    Ktoś już uruchomił tego daca? jakieś odsłuchy może już były tej wersji?

    U mnie tak to wygląda narazie i myslę w przyszłym tygodniu uruchomić paskudę:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zoltar7 Entuzjasta

    zoltar7

    Opublikowano
    Opublikowano

    milsso, 3 Lip 2008, 22:01



    >Ktoś już uruchomił tego daca?



    Oczywiście... ma już nawet elegancką obudowę...wkleiłbym zdjęcie ale to nie ładnie się chwalić.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    milsso Współtwórca

    milsso

    Opublikowano
    Opublikowano

    zoltar7



    >Oczywiście... ma już nawet elegancką obudowę...wkleiłbym zdjęcie ale to nie ładnie się chwalić.





    Powiedz lepiej czy gra jak powinien:) nie nazwałbym tego chwaleniem, a bardziej inspirowaniem.

    wklejaj fotkę!:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zoltar7 Entuzjasta

    zoltar7

    Opublikowano
    Opublikowano

    milsso, 3 Lip 2008, 23:13



    >zoltar7

    >Powiedz lepiej czy gra jak powinien:)



    A jak powinien?

    Gra przyzwoicie, ale mi się bardziej podoba DAC Tomka Jabłońskiego (jeśli mowa o DACach zbalansowanych DIYa).

    Z pewnością DAC bikoza jest DACiem symetrycznym o najlepszym stosunku jakość/cena :))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    rodzyn Współtwórca

    rodzyn

    Opublikowano
    Opublikowano

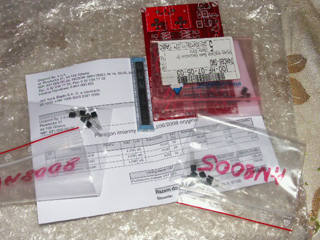

    Odstąpię płytkę pcb: Balanced TDA1543 NOS DAC by bikoz 30.-+

    1sz-CS8412-50.-, 2szt TDA1543T 2x15=30zł, 2sztAN8008, 3sztAN8005(Panasonic)5x10=50.- , 1szt74HC86- free to razem 160zł+ wysyłka ok 10zł

    ew bgn : 4X4,7uf/50=50 zł

    4x10uf/50=50zł

    Kostki nowe z UNIPRODU

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-16902-100000120 1215336095_thumb.jpg

    post-16902-100000121 1215336095_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zoltar7 Entuzjasta

    zoltar7

    Opublikowano
    Opublikowano

    milsso, 3 Lip 2008, 23:13



    >zoltar7

    >

    >wklejaj fotkę!:)



    Słowo się rzekło kobyłka u płota.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-15604-100000084 1215375361_thumb.jpg

    post-15604-100000085 1215375361_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zoltar7 Entuzjasta

    zoltar7

    Opublikowano
    Opublikowano

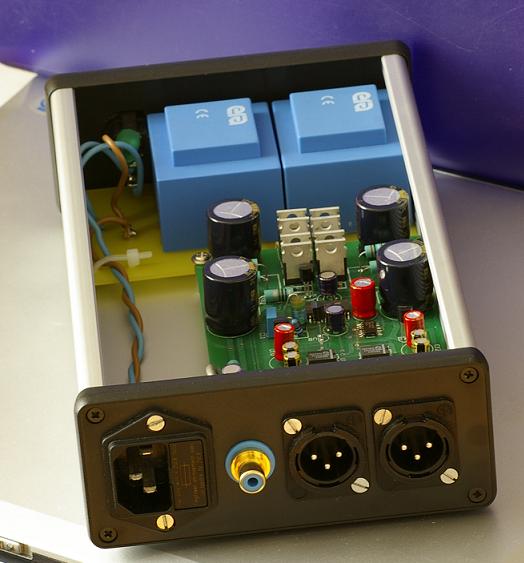

    Niestety te "piękne" trafa do PCB są chłamowate i się trzęsą. Może ktoś zna źródło takich małych traf które na 100% się nie telepią.

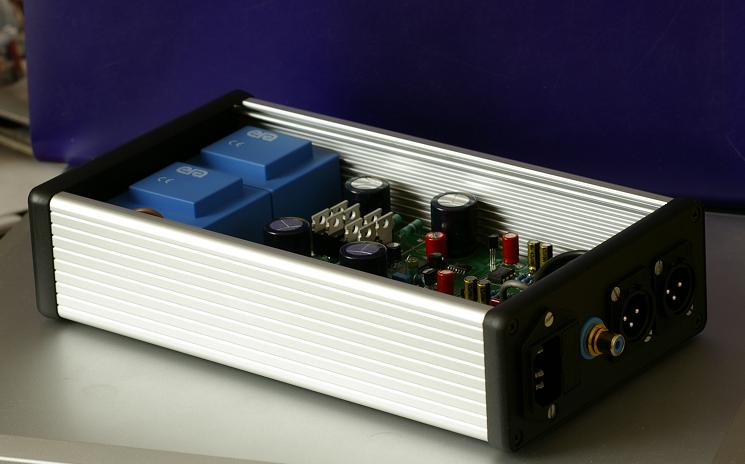

    ...i jeszcze jedno zbliżenie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wilu żubr Współtwórca

    wilu żubr

    Opublikowano
    Opublikowano

    Takie obudowy(Hammond)-w Elfie są.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Junkers Neckar N 19E,LG GB5237TIFW,Bosch HBN 239E1L,Electrolux ESL 65070R

    Całość podłogi deska BalicWood Jesion kl.2.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Szalony Chemik

    Szalony Chemik

    Opublikowano
    Opublikowano

    Witam Wszystkich :-) Zdecydowanie kupię płytkę TDA1543/CS84XX (wersja niezbalansowana) ! Jeśli ktoś chce sprzedać zapraszam na priv.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    milsso Współtwórca

    milsso

    Opublikowano
    Opublikowano

    Witam

    Jakby ktoś miał problem z dławikiem do tego daca, na allegro sa dostępne takie jak widać na fotce.Trzeba troszkę podgiąć nóżki i po problemie.

    Brakuję mi tylko regulatorów napięcia ANxx może ma ktoś i odstąpi?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    milsso Współtwórca

    milsso

    Opublikowano
    Opublikowano

    Ten allegrowicz już ich nie ma i podobno nie są już produkowane:( Trzeba szukać dalej jakichś końcówek magazynowych albo zamienniki są?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zoltar7 Entuzjasta

    zoltar7

    Opublikowano
    Opublikowano

    hessus, 24 Lip 2008, 09:02



    >zoltar, przejedz przestrzenie miedzy tymi dwoma trafami poxipolem

    >to przestana drgać



    sorry ale co masz dokładnie na myśli pisząc "przejedz" ? Poszerzyć?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zoltar7 Entuzjasta

    zoltar7

    Opublikowano
    Opublikowano

    milsso, 24 Lip 2008, 07:13



    >Ten allegrowicz już ich nie ma i podobno nie są już produkowane:( Trzeba szukać dalej jakichś

    >końcówek magazynowych albo zamienniki są?



    A w ofercie digikey są. Sam sprowadziłem przez Petera z Kanady.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    milsso Współtwórca

    milsso

    Opublikowano
    Opublikowano

    zoltar7 24 Lip 2008, 09:14

    >A w ofercie digikey są. Sam sprowadziłem przez Petera z Kanady



    Dzięki tak zrobie.



    A swoja drogą te rezystorki u ciebie jaka to firma? identyczne jak Sony stosuje..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    nie dodalem ze napiecie zasilania 5V a nie 8V czy ten rezystor ktory u PD jest 1.5k zmieni sie przy takiej konfiguracji czy moze pozostac 1.5kR?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    Opublikowano

    Lepiej dobrać rezystor na Vref do posiadanego układu i dostosować nim punkt pracy do napięcia zasilania, bo to wpływa również na napięcie na rezystorach konwersji.

    W układzie pasywnym lepiej dać +8V na zasilaniu, przy +5V trochę brkauje życia i dynamiki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    simonto Uczeń

    simonto

    Opublikowano
    Opublikowano

    Witam kolegów. Niestety moj złożony DAC nie działa. W głośnikach słychać jednostajny szum/pisk a po podłaczeniu cyfrowego źródła dzwięku szum/pisk jest "modulowany"/ Dzwięk podobny jest do tego jakby odtwarzać program do ZX Spectrum z taśmy. Coś mi się wydaje, że sygnał jest po prostu nie dekodowany. jako zasilanie używam 2 x 12,05 V. Części nowe, wyokeij jakości. Od czego zacząć poszukiwania ? Czy ktoś może mi pomóc w uruchomieniu ?

    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Warg Rekrut

    Warg

    Opublikowano
    Opublikowano

    Witam!

    Czy ktoś z panów wykonywał może wersje DACa na tda1543 z pierwszej strony tematu czyli tą

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ? Jeżeli tak to jak jakością tego DACa ?



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    Opublikowano

    >Warg,



    DAac jak inne na TDA 1543, ten jest chyba wg oryginalnego schematu Kimury. Zagara na tyle, na ile ta kostka pozwala. Lancaster go chyba składał, zobacz na audiohobby.pl.



    >simonto

    Możesz mieć coś uszkodzone, albo brak jakiegoś połączenie między odbiornikiem a DACem.

    Odbiornik pracuje we właściwym trybie dla tego DACa (I2S na wyjściu dla ukłądu bez "A" na końcu nazwy)? Na początek podłączyłbym inną kostkę TDA1543 bo to najtańsza zamiana.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 15 lat później...
    (nie)przecietniak Stały bywalec

    (nie)przecietniak

    Opublikowano
    Opublikowano (edytowane)

    Udało mi się przekonać głównego Admina (dobry człowiek) na przywrócenie niniejszego wątku, który był już zarchiwizowany. A to dlatego, że jak może niektórzy wiedzą, dostępny jest na rynku gotowy dac wg pierwowzoru wspomnianego w pierwszym wpisie tego tematu.

    Zamówiłem, dotarł (poniżej zdjęcie), uruchomił się i obecnie się "dociera". Pierwsze myśli są takie, że gdyby w latach 80/90-tych, jakikolwiek budżetowy CD player na TDA1543,  grał tak, jak ten dac będąc jeszcze niewygrzanym - to dźwięk reprodukowany przez niego uważany byłby na pewno, moim zdaniem, za "niebudżetowy", a cedeki te byłyby do tej pory b. często polecane jako sprzęt vintage godny polecenia ze względu na walory dźwiękowe.

    Główny kondesator na wejściu zasilania (12V) to Rubycon XYF 100uf 50v, kondensator przy regulatorze napięcia (KIA7805A) to SAMWHA RD 22uf 50v, kondensatory na wyjściu to Elna Silmic II 10uf 35v. Odbiornik CS8412, zasilanie 12V.

    Będę słuchał, napiszę coś więcej za jakiś czas. Wskrzesiłem cenny wątek moim zdaniem, a na pewno zapomniany. Jeśli ktoś nie słuchał w swojej "karierze" hobbysty audio w jakiekolwiek postaci wyrobu z tego wątku, to chyba czas aby zabić ewentualną już nudę i się zabawić 🙂



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak
    Lubię to Lubię to ×

    Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

    www.maxdat.eu/_galeria/Foto%20TDA1541.html

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    (nie)przecietniak Stały bywalec

    (nie)przecietniak

    Opublikowano
    Opublikowano
    W dniu 14.03.2024 o 15:48, (nie)przecietniak napisał:

    napiszę coś więcej za jakiś czas.

    Sciana dźwięku z uwypukloną średnicą, na pewno, jak dla mnie,  nie nadaje się do delektowania się muzyką.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

    www.maxdat.eu/_galeria/Foto%20TDA1541.html

    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
