Lampówka - zaczynamy budowę

[AmadeosFather]

Panowie czas na konkrety ja głosuję na sugestie Mc ... i na Concertino .

Skoro wydaję tyle kasy to nie będę żałował na dławiki . Co do wyboru traf to może zadecydujemy przed samym kupnem .

Żeby nie było nie domówień to wykonujemy go wg. tego schematu (załącznik)

Najpóźniej jutro wrzucę listę części tu w jpg a zainteresowanym prześlę plik xls na maila, koniecznie trzeba będzie sprawdzić listę . Wtedy zadecydujemy gdzie kupujemy części.

Mam tylko jedno pyt . wyjście z końcówek jest na 4 i 8 oM a co z sześcioma ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jorgen]

Proponuję ten...



www.audiostereo.pl/kto_zna_ten_wzmacz_lampowy8010_opinia_34325.html#bottom

[McGyver]

W tym Vellmanie jest osiem lamp KT88 !!! Zakładając zakup najtańszych dostępnych w Polsce odpowiedników (chińskie KT100 Shuguang:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) to już na same lampy mocy pójdzie 920zł, a gdzie reszta? Trafa wyjściowe będą drogie, bo nietypowe. No i po diabła komu taka moc z lampy? Już zwykły push-pull na KT88 mający po dwie lampy na kanał i około 50W mocy wysteruje każde kolumny, więc po co robić takiego potwora?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

"Mam tylko jedno pyt . wyjście z końcówek jest na 4 i 8 oM a co z sześcioma ?"



może ktoś napisać?

[wovo]

dudivan ... dziwne rozumowanie. Wytłumacz mi dlaczego okrągła puszka na trafo = siedzi pod nią toroid ?? A np. taka Delta studio ??

[Irek350]

Wojtekr - większość kolumn to 4 lub 8 ohm.

Ale nic nie stoi na przeszkodzie żeby wyprowadzić odczep na 6 ohm. To tylko kwestia zamówienia odpowiedniego trafa.

[gagacek]

Nie ma potrzeby tworzyć wyprowadzania 6 Ohm, spowoduje to tylko dużą komplikację sekcji transformatora. Wzmacniacz lampowy jest tolerancyjny. Przy wspólnym zamówieniu będzie dodatkowo taniej. I nie twórzcie takich rozbudowanych układów, nawet nie zapanujecie nad dopasowaniem poszczególnych elementów do siebie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) macie sprawdzone rozwiązanie. Tylko zasilacz na płytce, sam wzmacniacz znacznie lepiej wykonać na połączeniach p2p. Czemu wyważacie otwarte drzwi, zwłaszcza jak nie wiecie co Was po drodze czeka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

Czyli 6-cio omowe podłącza się po wyjście 8 czy 4?

[pwit1]

-->wojtekr

Bezpieczniej i korzystniej do "4" - układ straci trochę na mocy, ale zyska na liniowości. W razie potrzeby odkręciesz trochę badziej potencjometr głośności.

[gagacek]

Dokładnie. Transformator traktujesz jako przekłądnię rezystancji pamiętają o tym że w układach SE możesz doprowadzić do zwarcia końcówek ale nie wolno pozostawić ich bez obciążenia, w układach PP odwrotnie.

[pietro4]

Tak , np. transformatory "TG" 4- , czy 6-omowe grają z głośnikami 8 omów bez zastrzeżeń. Ale i podłączając 6 do zacisków 8 nic się takiego nie stanie co byś zbytnio usłyszał. Bardzo się tym nie przejmuj.

W układzie SE tylko zmieniając impedancję widzianą od strony lampy zmieniasz dodatkowo zawartość częstotliwości harmonicznych w sygnale wyjściowym. Przy przejechaniu na mniejsze Ra - dostaniesz więcej parzystych , a na większe Ra - więcej nieparzystych. Przy drobnych odchyłkach jest to niesłyszalne.

[AmadeosFather]

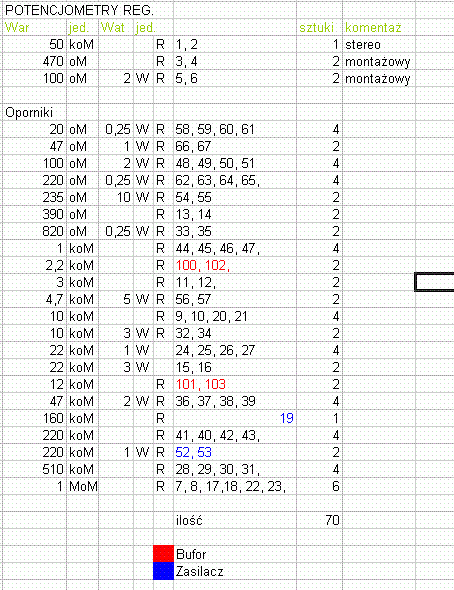

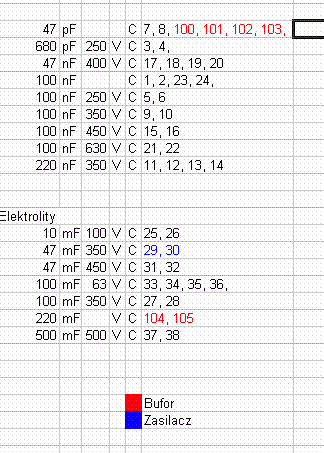

Zacząłem robić listę części potrzebnych do wykonania projektu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Teraz możemy uzgodnić jakie części i gdzie kupujemy . Jutro jeszcze nad tym popracuje nazwijmy tę wersję pliku draft V1.0 :)



Zróbmy listę .

KTO JEST CHĘTNY NA BUDOWĘ WZMACNIACZA LAMPOWEGO Concertino .

Pytanie te jest zasadnicze ponieważ ustalimy wstępnie ilość potrzebnych części i zakres możliwości negocjacji z dostawcami. Np. 5 osób to 10 traf głośnikowych 20 lamp typu ECC 82 itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AmadeosFather]

LISTA



> AmadeosFather

[wojtekr]

> AmadeosFather

> wojtekr

[aleksandero1]

>>aleksandero1 = trafa

[AmadeosFather]

>> AmadeosFather

>> wojtekr

>> aleksandero1 = trafa

[aleksandero1]

Zakup rezystorów, kondensatorów polecam na www.rezystory.net

[aleksandero1]

Lampy, podstawki, kapturki na 6d22s sklep kt66 lub ten sam na allegro: jasko28, trafa OGONOWSKI - można będzie negocjować!!!

[dudivan]

A jakie rabaty daje Ogonowski? :)

W sumie możnaby się podłączyć i z całkiem innymi i trafami czy dławikami, chyba jemu ganz egal ile tam zwojów na żelastwo nawija, byleby sprzedaż rosła. :)

[wojtekr]

Czy będą przewidziane jakieś płytki czy p2p? Przyznam się, że do lampy podchodzę z dużą obawą nigdy jej nie robiłem więc wolałbym płytki jakieś.

[naprawiak]

ale beda plytki?

[F4]

Gdyby była przewidziana budowa tego wzmacniacza na PCB to i ja bym się pisał.

Z PCB wydaje mi się, że jednak trzeba by mieć gotową, zaprojektowaną przez konstruktora...

inaczej trzeba będzie robić kilka prototypów z odpowiednim prowadzeniem ścieżek,

[biondi]

>> AmadeosFather

>> wojtekr

>> aleksandero1 = trafa

>> biondi

[McGyver]

Zróbcie sobie płytkę do zasilacza, a sam wzmacniacz zróbcie p2p. Bez obaw, większość elementów przylutujecie do podstawek lamp.



Aha, zasilacz proponowałbym półprzewodnikowy, to ułatwia uruchomienie, a w zasilaniu można darować sobie dławiki, za to powiększyć pojemności. Będzie taniej (diody krzemowe są tanie, a szklane niekoniecznie, dławiki są drogie a kondensatory tanie). Z tym, że przy zasilaniu półprzewodnikowym konieczny jest prosty układ opóźniający załączenie napięcia anodowego, bądź po prostu dodatkowy wyłącznik, którym napięcie anodowe załącza się ręcznie już po nagrzaniu lamp.

[wojtekr]

A nie można chociaż płytek pod lampy? Czy jet to niewskazane ze względu na prowadzenie ścieżek? Czy obniżamy koszty?

[wovo]

płytka dobra, prosta i solidna. Do tego bezpieczna. Opóźnienie dołaczania anodowego można zrobić na układzie opóźniania dołaczania głośników we wzmacniaczu :) Ustawić na 2-3 minutki i gra.

[McGyver]

Proponuję nie robić płytki pod lampy. Zrobienie płytki zmusza do zastosowania z góry określonego ustawienia lamp, natomiast bez płytki jest większa dowolność. Będzie możliwe upakowanie tych wzmacniaczy w różnych obudowach.

[McGyver]

...puszki na trafa. Myśleliście coś? Jakby było zbiorowe zamówienie, to bym się też przyłączył.

[gagacek]

Tu macie puszki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sklep ok, hoć kiedyś był lepszy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

choć - Lukar, edycja, please
