Zrobienie obudowy do diy

wojtekr · 30 Stycznia 2008

Witam, ponieważ nie mogę się włączyć w dyskusje na temat projektowania układów elektronicznych więc zająłem się tworzeniem obudów do zrobionych przeze mnie urządzeń. Po różnych próbach wymyśliłem sposób stworzenia moim zdaniem ładnej obudowy tak, aby nie było wstyd postawić jej w domu.

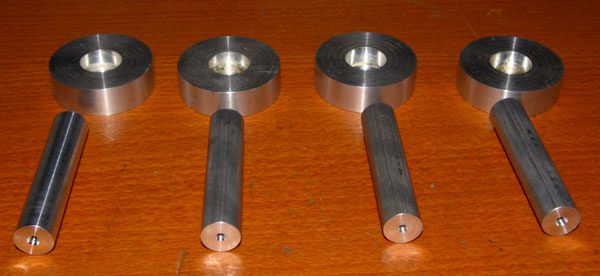

W tym odcinku- po pierwsze początkowe elementy:

-nóżki

-wsporniki określające wysokość urządzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 30 Stycznia 2008

Po drugie trzeba mieć dwie blachy na górę i dół ja użyłem dural ~3mm jedna węższa od drugiej o 10 mm: 435x330 i 425x330:

Umiejscowienie otworów pod wsporniki wedle uznania tylko nie za blisko tylnej krawędzi bo nie zmieści się tył i nie za blisko krawędzi bo nie zmieszą się nóżki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 30 Stycznia 2008

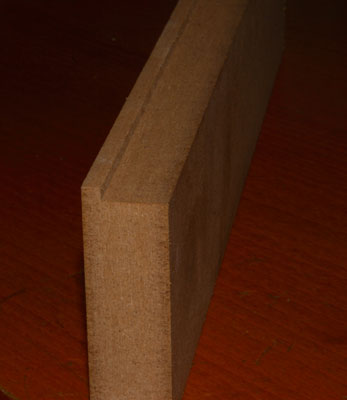

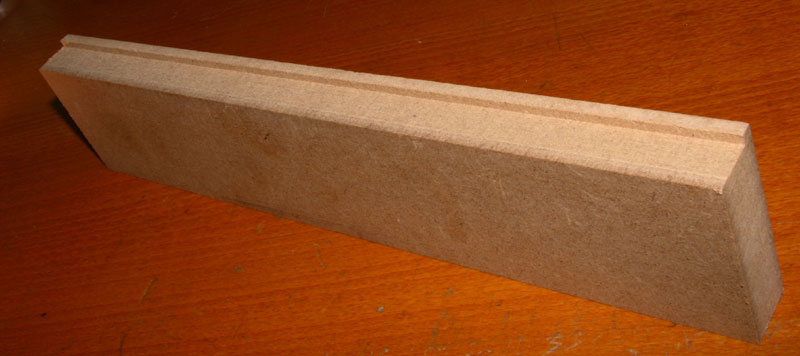

boki zrobione są z mdf'u (Gainclonowców proszę o nie pisanie że mdf źle brzmi i że lepsza jest brzoza etc) jak ktoś woli może sobie zrobić z czego chce.

Jeżeli boki zrobimy do połowy głębokości to stworzy sie miejsce na radiatory. Takie rozwiązanie zastosowałem w symasymie (zdjęcie jest w wątku o odbudowach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) wpis z 23 Sty 2008, 00:31) i sprawdza się wyśmienicie.

Wysokość boków obniżona została względem wysokości o ~5mm. Tworzy się tam przestrzeń, która optycznie rozbija bryłę urządzenia i pozwala na cyrkulację powietrza.

Wsporniki maja nagwintowane otwory które na dole służą do zamocowania nóżki i wspornika do podłogi a na górze pozwolą na montowanie górnej części obudowy.

Otwory w dolnej i górnej blasze TRZEBA wykonać na samym początku. Precyzja ich wykonania pozwoli nam na uniknięcie problemów z montażem górnej i dolnej części oraz prawidłowo umiejscopi nam góe nad bokami, frontem i tyłem.

Bok nie powinien być za wąski gdyż do niego zostanie przyklejony front. Użyłem boczków o szerokości ~20mm i to raczej wystarczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 30 Stycznia 2008

Opis tyłu przedstawię w następnym odcinku.

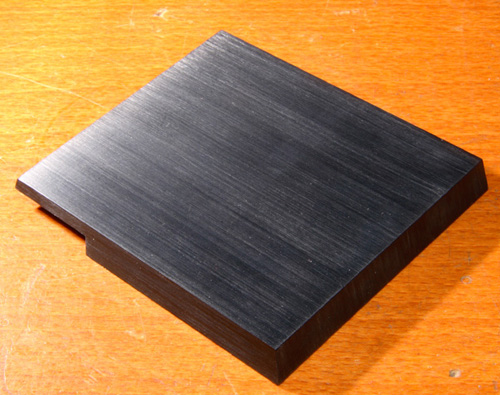

Na zakończenie przedstawiam zdjęcie elementów na front.

Wykonane są z płaskownika aluminiowego 10x100x...mm

krawędź zewnętrzna i górna została sfrezowana pod niewielkim katem. Na krawędziach wewnętrznych zostało przygotowane podfrezowanie pod szybę ale to będzie na zdjęciach jak będę montował front.

zachęcam do wymiany informacji o takich konstrukcjach.

Założeniem tej konstrukcji było:

- prostota elementów a co za tym idzie nie wygurowane koszty produkcji w zakładach

- prosty montaż za pomocą wiertarki, dremelka etc.

- skalowalność

Orientacyjna cena to:

materiały: blachy pręty na nogi i sporniki ~60zł

wykonanie blach, nóg, wsporników i alu na front ~100

anodowanie frontów ~10 zł

szyba 30zł

Jeżeli o czymś zapomniałem to uogólniając można powiedzieć, że całosć powinna zamknąć się w 250 zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

saczek_XTRM · 30 Stycznia 2008

Bardzo fajnie przemyślana konstrukcja. Gdzie w Warszawie anodowałeś alu i czy jesteś zadowolony z zakładu?

wojtekr · 30 Stycznia 2008

są najtańsi i ok

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) za front (2 elementy) taki jak na zdjęciu tylko o wysokości 250mm zapłaciłem 10 zł.

Natomiast nie polecam anodalu na podskarbińskiej. Partacze i drożyzna. Niekompetentne laseczki w recepcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 30 Stycznia 2008

te elementy ze zdjęcia wyszły zupełnie ok, wszelki skazy są winą zdjęcia- ale nie były robione na Objazdowej. Nie podaję adresu bo to zamknięty zakład.

dolphin123 · 30 Stycznia 2008

czy dajac rys w autocad mozna zamowic u kogos elementy doobudowy ?

dolphin123 · 30 Stycznia 2008

czy dajac rys w autocad mozna zamowic u kogos elementy doobudowy ?

methan · 30 Stycznia 2008

może inaczej, czy dając rysunek... (nie koniecznie w autocadzie- przecież docelowo można wydrukować w pdf-ie)

można zamówić poanodowane płyty, do skręcenia w domu.

wojtekr · 31 Stycznia 2008

można, tylko to jest kwestią ceny. Moje wyliczenia są aktualne dla obudowy w większości zrobionej samemu. Jeżeli chcieć zrobić z tego kit to ten koszt musi się zwiększyć bo wtedy w zakładzie trzeba by również zrobić tylny panel z wycięciami na gniazda (coś co robie w domu wiertarką i dremelkiem tak jak szczotkowanie), dochodzi tez koszt szczotkowania etc. Jak by był ktoś chętny to mogę się dopytać o koszty takich kitów

Najładniejsze (czego jeszcze nie pokazywałem) jest grawerowanie. Mam niedaleko grawernie laserową gdzie fajnie to robią. Na zdjęciu gotowej obudowy tego nie widać najlepiej ale niedługo zamieszczę zdjęcia.

tomant · 31 Stycznia 2008

czekamy na dalszą część kursu. jestem ciekaw efektu końcowego.

wojtekr · 31 Stycznia 2008

Mocowanie płytek do obudowy.

Można jak kto chce ale ja posłużyłem sie dwoma rodzajami dystansów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 31 Stycznia 2008

W przypadku Kustagona którego, dla którego obecnie obudowę tworzę był problem z otworami na śruby, a konkretnie ich nie było. Po wywierceniu otworów (trzeba było znaleźć takie miejsce, które z obu stron miało miedź albo puste miejsca) postanowiłem je odizolować od obudowy. Okazało się super sie do tego nadają tulejki izolacyjne do obudów TO220. W płytce wiercimy otwór fi4mm, wkładamy tulejkę kołnierzem od dołu i przykręcamy śrubką m3. efekt (wywinięty kołnierz) jak na zdjęciu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 31 Stycznia 2008

Tak wygląda panel tylny przed ostatecznym lakierowanie, anodowanie itp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 1 Lutego 2008

Odebrałem z fronty grawerni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 3 Lutego 2008

Wykonanie fenomenalne . Tez bym tak chcial ...

zoltar7 · 3 Lutego 2008

wojtekr, 1 Lut 2008, 22:26

>Odebrałem z fronty grawerni

Wojtekr mam nadzieje, że po złożeniu całości zamieścisz zdjęcie tego DAC w wątku Kustagon :)

wojtekr · 3 Lutego 2008

jasne

neodom · 3 Lutego 2008

WojtekR , masz PW ode mnie ...

wojtekr · 4 Lutego 2008

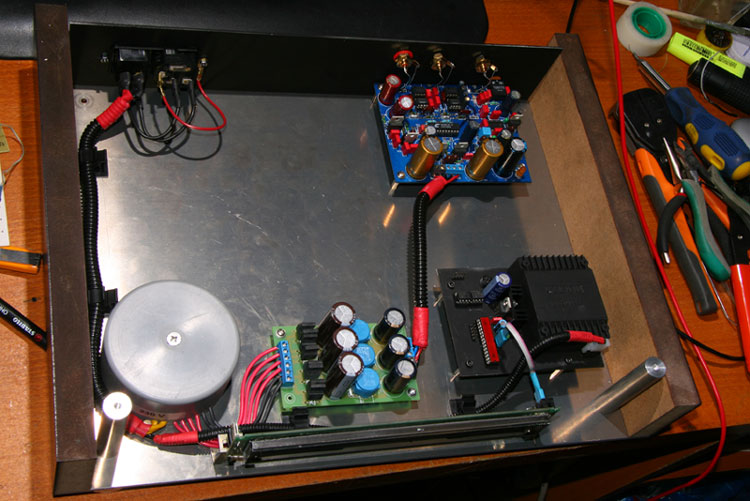

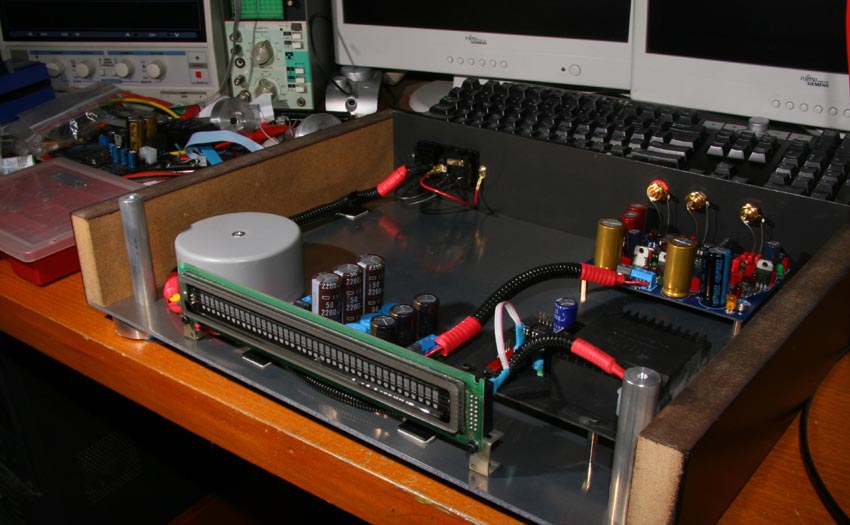

Witam, po lekkiej przerwie przedstawiam kolejny (krótki) odcinek z serii: "Robimy obudowę tak żeby żona się nie wyrzygała od razu".

Złożyłem wszystkie bebechy do kupy i skończyłem tył. Czekam jeszcze na szybę i git.

Ciekawostka (przynajmniej dla mnie) jest połączenie diód led z kustagona poprzez transoptor z uC. A na wyświetlaczu VFD będzie Power ON-OFF i Synchronized ro NOT...
