Wzmacniacz na GM70

[Matthew]

jeśli podobnie pod 300B będzie wyglądać to ja CHCĘ!!!!

[Koobal]

no ja się dalej pisze na 2 podstawki do GM70

[Matthew]

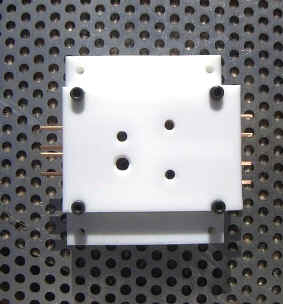

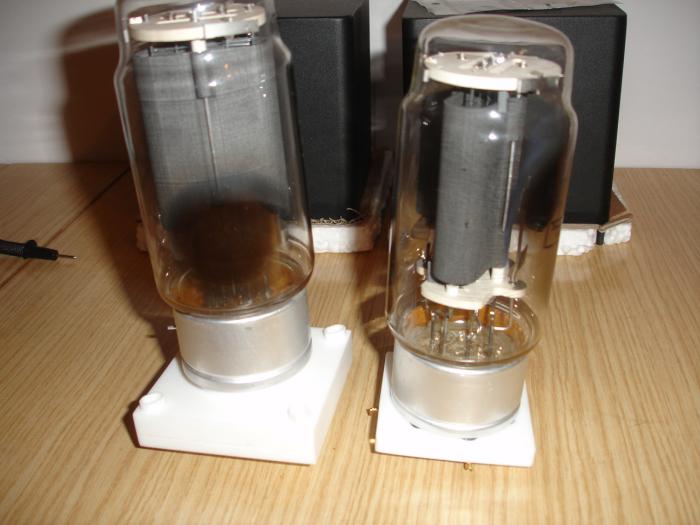

Ok, kilka fotek, podstawka Koziol'a i ta z ebaya

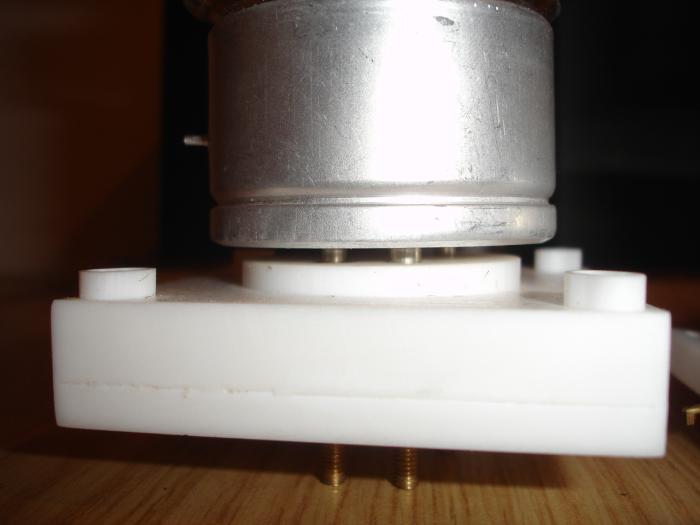

jak widać troszkę lampa odstaję od podstawki, dziury na styki powinny być trochę głębsze żeby lampa osadzona była całą powierzchnią.. no chyba że ma trzymać się na samych pinach.. ogólnie tylko to zauważyłem można powiedzieć jako mały błędzik, powierzchnia styku bardzo dobra, lampa siedzi bez jakiegokolwiek luzu..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Koziol a może się wzorować na Devil..(góra i spód na fotce)



Spód lampy styka się z podstawką całą powierzchnią...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[koziol]

Witam, lampa niestety odstaje z mojej winy ponieważ otwory powinny być odfrezowane troszkę głębsze. Tą kwadratową podstawkę też oglądałem -lecz brak zdjęć "rozbieranych" i tylko możemy domyślać się jak jest zrobiona, a to dodaje jej magii, a nikt kto je kupi za 400$ nie będzie jej rozbierał...

[Matthew]

no nie, 400$ to lekkie przegięcie..



ale w Twojej mogły by piny pozostać jak są jedynie pogłębione (nie ma raczej potrzeby rzeźbić wewnątrz i robić jakichś wymyślnych wyprowadzeń) oraz wierzch podstawki równy na całej powierzchni bez frezu.. wyszło by pewnie taniej i powierzchnia styku lampy była by świetna.

[koziol]

Witam

Może faktycznie troszeczkę poszalałem z podstawką, ale wierz mi, nie musi to być koniec szaleństwa;

co do pinów to faktycznie dałem ciała lampa ma cztery piny trzy krótsze i jeden dłuzszy, ja zlecając ich zrobienie zmierzyłem krótszy ,jak rozmontujesz i wciśniesz piny na nogi to będziesz wiedział o co chodzi, to jest do poprawienia;

co do podfrezowania to wymyśliłem, że przykręcając podstawkę od spodu chasis to pozostanie szpara która zapewni dodatkowe chłodzenie, ale można zrobić bez i parę złoty zaoszczędzić-ale naprawdę nie majątek ok. 10zł na dwóch podstawkach

W poniedziałek mają przyjść testowe gniazda do podstawki oktalowej -zobaczymy jak wyszły

[koziol]

Witam

W związku z tym, że dostałem kilka zapytań odnośnie podstawek na PW, co do odstępności i terminu realizacji, to trzebaby podjąć decyzję, jak ostatecznie mają wyglądać-czy robimy z podfrezowaniem czy bez. Oczywiście wybierzemy jeden słuszny model, żeby się nie rozdrabniać. W połowie tygodnia chciałbym złożyć ostatecznie zamówienie u ślusarza, żeby popchnąć sprawę do przodu. Jeśli nie bęzie decyzji, w środę powysyłam wiadomości na pw, i robię podstawki w obecnej formie. Nadam im tylko rozpoznawalny i charakterystyczny kształt. Pozdrawiam

[Koobal]

Ja jestem zdania, że z podfrezowaniem - stabilniejsze oparcie lampy w tym wypadku jest ważniejsze, a ilość ciepła wydostająca się dołem jest mało istotna - to miejsc jest najchłodniejsze w GM70.

[Gość jt211]

Czy da rade zrobic moje B4 ?

[pwit1]

koziol 19 Maj 2009, 22:22



Miałem przez ostatnie dwa tygodnie mocno utrudniony dostęp do netu, a właściwie to nie miałem go wogóle. Nieco spóźniony przyłączam się więc do chóru pochwalnego na temat Twoich dzieł.



Jeżeli nie zamknąłeś jescze listy piszę się na komplet. Głosuję na podfrezowaniem, z tym, że obręcze wokół mocowań zrobiłbym nieco szersze niż te na zdjęciu - będzie i wentylacja i stabilne mocowanie.

[Koobal]

Lisy nie ma jeszcze (ALBO JA O NIEJ NIC NIE WIEM) a może przydało by się zrobić?

[koziol]

Witam

Pwit1 witamy ponownie, odnośnie obręczy wokół mocowań - będą szersze -jak rysowałem to wydawało mi się że 2mm będzie ok, ale spokojnie obręcz może mieć 4mm -taki los- pierwsze koty za płoty

co do wyglądu skoro nie ma konstruktywnej dyskusji, a żeby podstawka nie wyglądała jak klocek z ebonitu pozostajemy przy wzorze, który zaproponowałem; jednak lekko zmodyfikuję kształt żeby była rozpoznawalna wśród innych

Co do zapisów: nie ma potrzeby robić listy, widzę kto jest zainteresowany; zresztą kilka osób napisało na PW; w środę wieczorem napiszę do zainteresowanych wiadomości na PW, a odwrotnie poproszę ęmaila na którego powysyłam nr konta

dzisiaj przyszły testowe piny pod oktala

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

czy oktal też będzie kwadratowy?

[koziol]

Raczej tak, chciałbym pozostać przy formie kwadratu

[tomant]

no to fajnie, podtrzymuję zainteresowanie :).

[Matthew]

Czy obudowa wzmacniacza lampowego powinna być magnetyczna czy nie w końcu ;) puszki na trafa AE są magnetyczne, tzn przyciąga je magnes ;)

[hhf_pm]

Matt, a Ty masz te puszki oddzielnie, czy trafa są w nich osadzone i zalane? Bo jak Ci magnes przyciąga trafa zalane w puszkach, to może przyciąga rdzeń trafa, a nie samą puszkę.

[Matthew]

taak zalane, cholera.. możliwe ze rdzeń przyciągany jest ale..u podstawy jest pusto gdyż trafo jest zalane przy suficie ;) i na dole tak samo przyciąga magnes, no może leciutko słabiej...

[Marcin-utopia]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



fikus kupił te słabo grające gm70 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

No to trzeba trzymać kciuki;-)

"Rebuiding" zacząłbym od prób z innymi trafami wyjściowymi.

[Marcin-utopia]

I juz dla niego chinole bee

[hhf_pm]

Myślałem, że tylko ja nie lubię tej konstrukcji iHarpa, a tu proszę...

[Marcin-utopia]

rozmawiałem z jednym z forumowiczy ,co zna Łukasz i powiedział ,że nie zabardzo były one dobrze zrobione jakby trafa żle podłączone czy coś podobnego

[hhf_pm]

Mam pytanie: czy ktoś próbował (albo ma zamiar) sterować GM70 z 2A3/6S4S?

[Marcin-utopia]

hhf_pm,



gdzieś w necie widziałem schemat gm70 sterowanym 2a3,

[buble_corp]

-> hhf_pm



Ja mam 805 sterowane przez 2A3 u siebie, ale to trochę inna lampa i układ bo 805 pracuje z prądem siatki.

[hhf_pm]

Utopia, coś takiego popełnił Noyan Akdulun (Noymark), Grek bodajże. Teraz zniknął z netu, nie wiedzieć czemu. Mi raczej chodziło o własne doświadczenia.

[buble_corp]

-> hhf_pm



Noyan (chyba Turek) nadal się pojawia w sieci, zniknął bo okantował jakiegoś człowieka na lampach GM70.
