Wzmacniacz na GM70

[Marcin-utopia]

Mały rozmiar pojecie względne ;-)

Dławiki od leszka ogonowskiego 8H/200mA mają 6 x 7 x 7 cm. Opcją są małe płytki z tentlabs.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tylko L.O ma EI84/28 jeśli chodzi o 200mA



90 mm

90 mm

90 mm 1.2 kG



jest jeszcze lundhal tylko cena jak by nie ta :)



a propo tenlabs



Elektryczne

• Imax się 500mAdc

• Vmax w 450Vdc (może być dostosowany do 600VDC max przy zmianie wejściowego kondensatora odpowiednim napięciu pracy)

• Vripple 15Vtt (maksymalnie tętnienia wejściowe)

• C-w 330uF/450V (znajduje się na module):





czyli nie za bardzo do psu gm70

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Maja 2011 przez Marcin-utopia

[Koobal]

Olej dławiki, żaden z nich nic dobrego do dźwięku nie wprowadzi! :D

[tomant]

Jakby ktoś tanio potrzebował

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) można kupić ją za 35$.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Jakby ktoś tanio potrzebował

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) można kupić ją za 35$.





Chyba, że ktoś lubi słuchać w mono ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Maja 2011 przez Marcin-utopia

[tomant]

Chyba, że ktoś lubi słuchać w mono ;)

No przecież są tacy ;).

[areg]

temat przymarł więc pobudzę go zmianami w moim GM70

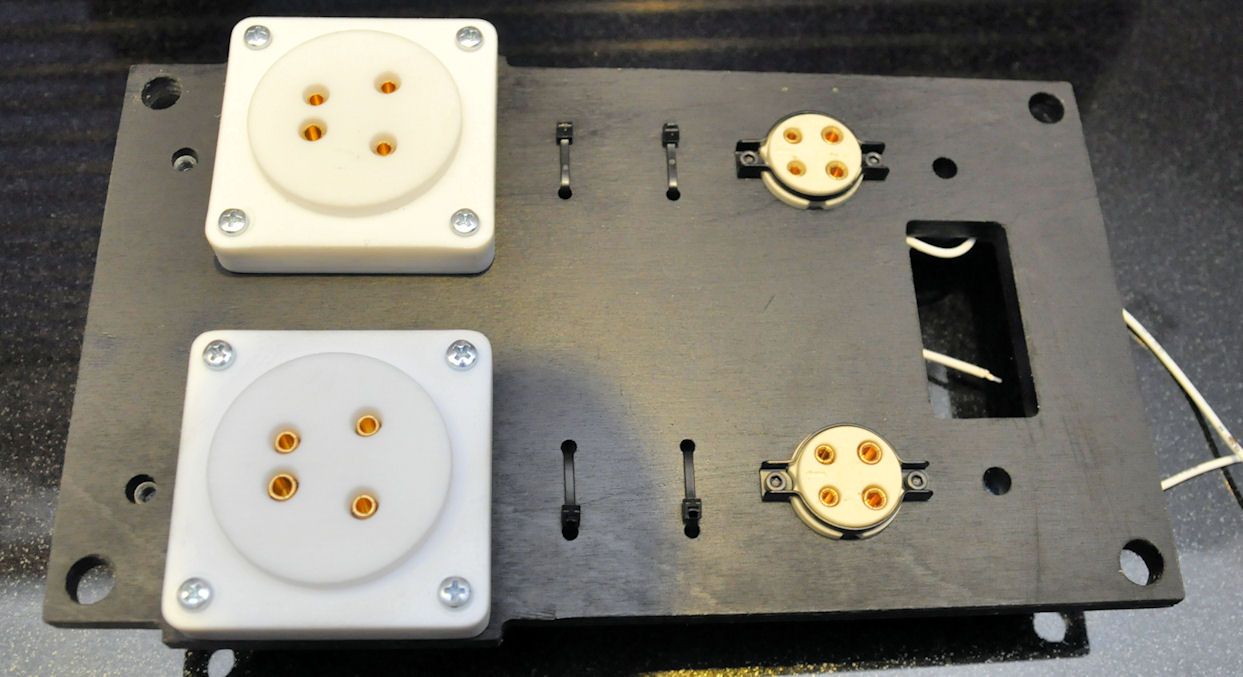

nowe podstawki, zamiast rezystora siatkowego grid choke SAC, zamiast sprzęg ruskich teflonów Vcapy CUTF,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grynio]

Co to za podstawki pod GM70?

[areg]

Co to za podstawki pod GM70?



by kozioł

[zwykłybanan]

Jakie zmiany po wpięciu kondów v-cap?

[areg]

Jakie zmiany po wpięciu kondów v-cap?



jutro, pojutrze odpalę to podzielę się wrażeniami

[Koobal]

Ha - jak się cieszę, że części doszły |(w końcu!) a jak wyglądają moje Audio Note ?

[areg]

Ha - jak się cieszę, że części doszły |(w końcu!) a jak wyglądają moje Audio Note ?

oj ze 3x większe :)

[Koobal]

zaczyna mnie to niepokoić - gdzie ja to wszystko zmieszczę ;)

[Marcin-utopia]

temat przymarł więc pobudzę go zmianami w moim GM70

nowe podstawki, zamiast rezystora siatkowego grid choke SAC, zamiast sprzęg ruskich teflonów Vcapy CUTF,





Piękne v-capy



sam bym takie przytulił ,ale 4x 1uf uff cena kosmos :)

[areg]

Piękne v-capy



sam bym takie przytulił ,ale 4x 1uf uff cena kosmos :)



zastosowanie grid choków znacznie zmniejsza pojemność sprzęg.

[areg]

Jakie zmiany po wpięciu kondów v-cap?



odpalone :)

trudno jednoznacznie określić zmiany bo mam wrażenie, że zanim nie pograją min te 100h to są niczym chorągiewka. Mają coś "szlachetnego" w brzmieniu ale i w niektórych nagraniach wkurzają:)

pewnie czeka mnie z 600 godzin wygrzewania. Ruskie teflony też potrzebowały czasu.

[kotok]

Jaka jest pojemność tych V-cap ?

Jeśli się nie mylę to widzę tam .1uF (kropka przed jedynką)

Tak określa się dziesiątą częśc wartości. Czyli .1uF= 100nF.

Jak jest w tym przypadku bo 100nF to trochę mało

w tym miejscu ?

[areg]

Jaka jest pojemność tych V-cap ?

Jeśli się nie mylę to widzę tam .1uF (kropka przed jedynką)

Tak określa się dziesiątą częśc wartości. Czyli .1uF= 100nF.

Jak jest w tym przypadku bo 100nF to trochę mało

w tym miejscu ?

Tak dobrze widzisz to 0,1uF tak małą pojemność pozwala zastosować grid choke o indukcyjności 7000 Henrów.

[kotok]

tak małą pojemność pozwala zastosować grid choke o indukcyjności 7000 Henrów

Możesz to rozwinąć?

Ja wstawiłbym tam min.470nF.

[Koobal]

Gridy to fajne rozwiązanie - pozwala uzyskać we wzmaku za darmo większą moc (przez lepsze trzymanie za mordę/parametrów lampy mocy), ale trzeba to obliczyć, bo takie trafko wraz z kondem sprzęgającym robi nam w układzie filtr, bez dobrych obliczeń będzie on wpływał na dźwięk i można sobie zrobić niezły loudnes :). Ja mam gridy ale mniejsze więc i kond automatem większy - właśnie 0,47uF (w tym wypadku górka mi wypada gdzieśw okolicach 7 Hz).

Edytowane 12 Sierpnia 2011 przez Koobal

[areg]

Możesz to rozwinąć?

Ja wstawiłbym tam min.470nF.

No właśnie to co napisał koobal, przy 7000H u mnie starczyłoby 0,047uf, 100nf to i tak spory zapas. Trzeba uważać na podbicie żeby nie wypadło w paśmie słyszalnym. Niezaprzeczalnym plusem jest to, że lampa dostaje dokładnie tyle prądu ile potrzebuje, Trudno mówić jednak o oszczędności na kondach bo dławiki tanie nie są.

Po kilkunastu godzinach słuchania mogę powiedzieć, że CUTF mają masę powietrza i są bardzo szczegółowe ale to się pewnie zmieni za kolejne kilkanaście godzin :)

[Gość Father_PiO]

trzeba to obliczyć, bo takie trafko wraz z kondem sprzęgającym robi nam w układzie filtr, bez dobrych obliczeń będzie on wpływał na dźwięk i można sobie zrobić niezły loudnes



Musi być też uwzględniona indukcyjność transformatora wyjściowego i konda odsprzęgającego katodę przy autobiasie (jeśli obliczamy sprzęgę miedzy driverem i stopniem końcowym) albo indukcyjnosć dławika anodowego (jeśli to sprzęga przed stopniem sterującym i ma w anodzie dławik). Sama wartość kondensatora sprzęgającego i grid choke'a to znacznie za mało do uzyskania prawidłowych wyników. A we wzmacniaczu Arka nie ma żadnej górki na charaktersytyce częstotliwościowej (o ile PSpice nie kłamie, ale w takich sytuacjach mu się nie zdarza). Odradzam też dobieranie sprzęg/grid choke'ów po charakterystyce częstotliwościowej - to guzik mówi. Trzeba patrzeć na przebieg fazy. Tu mówimy o SETach zero feedback, więc nie ma dramatu, najwyżej się bas rozmemle, ale z zapiętym sprzężeniem globalnym można sobie zrobić generator infradźwięków, jak się dobiera sprzęgę drugiego rzędu, nie patrząc na fazę.

[areg]

Wiecie może kto jeszcze sprzedaje miedziane GM70 - od jakiegoś czasu nie widziałem ich w sprzedaży?

[Adam]

@kotok

Zrob latwe doswiadczenie - w szereg miedzy zasilacz napiecia anodowego a wejscie trafa glosnikowego wepnij amperomierz i pusc glosniej muzyczke taka najlepiej z bitem :) i obserwuj wskazowke...

To doswiadczenie nie jest doskonale bo nie mowi nic o tym jak zasilacz radzi sobie z impulsowym poborem pradu ale jasno obrazuje ze prad jest zmienny. Pamietaj ze sygnal muzyczny nie jest sinusoida i jego wartosc srednia nie jest rowna zero.

Ooo! Czymże zatem jest??



Z reszta pomysl sam - gdy wzmacniacz SE nie gra, pobiera z zasilacza anodowego X amperow pradu spoczynkowego ale do glosnikow trafia 0W gdy jednak puscisz muzyke to do tych X amperow trzeba doliczyc Y bo przeciez do glosnikow zaczyna plynac moc - a skad ona sie bierze? przeciez nie z kosmosu.

Każda energia na ziemi wzięła się gdzieś kiedyś z kosmosu..

Jeżeli dobrze przeczytałem to sugerujesz ze we wzmacniaczu SE pobór mocy zależy od amplitudy podanego na wejście sygnału?



Olej dławiki, żaden z nich nic dobrego do dźwięku nie wprowadzi! :D

Ja tam bym sobie właśnie tego życzył. Żeby dławik, zasilacz czy w ogóle wzmacniacz niczego dobrego, złego ani czegokolwiek do dźwięku nie wprowadzał.

[misiek1999]

Witam ,



sorrki za maly off topic , ale szukam wlasnie wzmaka na GM70 , czy wiecie jaki model albo gdzie mozna takie cudo nabyc ?

pzdr

[areg]

Witam ,



sorrki za maly off topic , ale szukam wlasnie wzmaka na GM70 , czy wiecie jaki model albo gdzie mozna takie cudo nabyc ?

pzdr



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) proszę, albo pisz wprost do

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Października 2011 przez areg

[L3VY]

albo www.sacthailand.com > dział Amplifier > Glow Master Series II

[misiek1999]

albo www.sacthailand.com > dział Amplifier > Glow Master Series II

Dzieki wielkie za podpowiedzi , myslalem bardziej o jakims prostym ( ale fajnie grajacym ) DIY :-)

[madly]

Dzieki wielkie za podpowiedzi , myslalem bardziej o jakims prostym ( ale fajnie grajacym ) DIY :-)



Przy tych napięciach i prądach nawet proste DIY przestaje być proste i tanie. "Tanie" możesz szukać w Chinach, prędzej jednak na 845. Nie znaczy to jednak, że nie będzie trzeba do tego dołożyć...

[areg]

Przy tych napięciach i prądach nawet proste DIY przestaje być proste i tanie. "Tanie" możesz szukać w Chinach, prędzej jednak na 845. Nie znaczy to jednak, że nie będzie trzeba do tego dołożyć...



raczej o kosztach poniżej 10 000 można zapomnieć
