Lampucera DAC

[ProgMan]

Mozecie mi polecic jakiegos pewnego ( sprawdzonego ) sprzedawce lampucery na e-bay? Przejrzalem wszystkie aukcje chyba i na żadnej z nich nie moge znaleźć opcji ubezpieczania przesyłki do Polski, boje sie żeby nawet te marne $75 nie zginelo. Jak nie ubezpiecze przesyłki to sprzedawca powie że wysłał a nie wyśle, wiecie jak jest. Z drugiej strony jak listonoszowi sie za bardzo moja paczka spodoba to przynajmniej bede mial kase na drugą... Jak rozwiązywaliście ten problem u siebie? Kupowanie czegoś w Chinach albo Honkkongu przez e-bay zakłada pewne ryzyko że sprzedawca odliczy kase i zapomni o kupującym albo listonosz / inny pocztowiec paczkę sobie przywłaszczy ( w Polsce to przecież powszechne ).

[bamarek]

Jesli masz tak powazne obawy to w ogole nie radze kupowac przez ebay. Tam trzeba miec pewna doze zaufania.

Osobiscie mam bardzo dobre wspomnienia z handlarzami z HK. Polecam tego czlowieka, ktorego podal LK. On wie, ze do Polski sciemy dac nie moze bo straci tu reputacje.

[ProgMan]

Nie to ze zaraz wielkie obawy $160 to przeciez nie majatek, chyba bardziej boje sie ze po stronie pocztowców moze byc problem, paczki giną i to notorycznie... Poczta Polska nie daje gwarancji ze paczka dojdzie - ma to w regulaminie ( proponuję się zapoznać ), stąd moje obawy.

A tak przy okazji ( zgodnie z sugestią ) przeczesałem cały wątek, gdzie taka rekomendacja padła? Nie bylo nigdzie napisane ze: kupiłem tutaj: link... i jestem zadowolony bo doszło. Możesz mnie nakierować?

[MStaniszczak]

Ja do mnie dojdą lampucery dam znać że jestem zadowolony;-) Poczekaj tydzień, góra dwa (mam nadzieję);-)

[WSHODNI]

poszukuję schematu Lampucera Dac Maxi

[bamarek]

Progman->

wejdz na strone lampizator.eu, wyszukaj artykul o tym DACu i na samym dole masz informacje co wpisac na ebay.com. Przy okazji wiele informacji o tym jak tuningowac.



Panowie, wiecie gdzie te C18 podpiac?

[LukaszF]

c18 od strony DACA idzie do dwóch nóżek na raz - można na nie postawić kropelkę cyny i się złapać.

Na mojej stronie widać te ścieżki. A najlepiej wlutować się okrakiem nad C11 który stanowi bypass dla c18 i jest po prostu równoległy. Jest też oczywiście schemat na stronie lampizator.eu



Mnie udało się spieprzyć 8 płytek przy różnych eksperymentach, Na szczęście kupiłem od razu 20.

Łukasz

[foxbat]

ma ktos do sprzedania te plytki z DAC???

[ProgMan]

Zaraz zaraz, masz na mysli płytki do daca "lampucera" bez wlutowanych czesci, czy pytasz o poskladany dac lampucera taki jak z e-bay. Jesli sa gole plytki lampucery do plutowania to ja z checia takie kupie, albo jak by ktos projekt takiej plytki mial w eaglu to byloby jeszcze fajniej. Ja chcialem lampucere kupic tylko po to zeby schemat caly zrysowac, plytke skpiowac do eagla i ja troche przerobic: czesci montowane powierzniowo przerobic na przewlekane, dodac miejsce na filtr cyfrowy, a sekcje analogowa "wyslac" na inna plytke - zeby byla mozliwosc latwych eksperymentow.

[foxbat]

nie :) chodzi mi o gotowce=calosc :D polutowane :D

[McGyver]

ProgMan, 6 Sie 2008, 14:32



>Zaraz zaraz, masz na mysli płytki do daca "lampucera" bez wlutowanych czesci, czy pytasz o

>poskladany dac lampucera taki jak z e-bay. Jesli sa gole plytki lampucery do plutowania to ja z

>checia takie kupie, albo jak by ktos projekt takiej plytki mial w eaglu to byloby jeszcze fajniej.

>Ja chcialem lampucere kupic tylko po to zeby schemat caly zrysowac, plytke skpiowac do eagla i ja

>troche przerobic: czesci montowane powierzniowo przerobic na przewlekane, dodac miejsce na filtr

>cyfrowy, a sekcje analogowa "wyslac" na inna plytke - zeby byla mozliwosc latwych eksperymentow.



Filtr cyfrowy do lampucery? Lepiej zacznij od czytania datasheetów.

[ProgMan]

Tak z tym filtrem rzucilem pomysl ktory przyszedl mi do glowy jak pisalem posta posrod kilku innych ktore wymienilem. Nie zajrzalem do datasheeta jeszcze, zrobie to w chwili wolnej. Rozumiem temat juz zglebiony i nie ma to sensu, ok. Czytalem ze jakosc tych plytek jest "dziadowska" do lutowania, stad moj pomysl na plytki wiec do eksperymentow by sie przydaly, a o tym filtrze to palce same napisaly...

[daru0105]

Kupiłem gotową Lampucere DAC i oczywiście wg pomysłu ŁF chciałbym ją zmodernizować.Czyli wymiana kondów,analog na lampach.Myślę też o wymianie zasilacza bo ten oryginalny nie będzie najlepszy,pokuszę się może na aku żelowy.Ma to współpracować z preampem Nr3 na lampach i dalej z clonem Alepha 5.

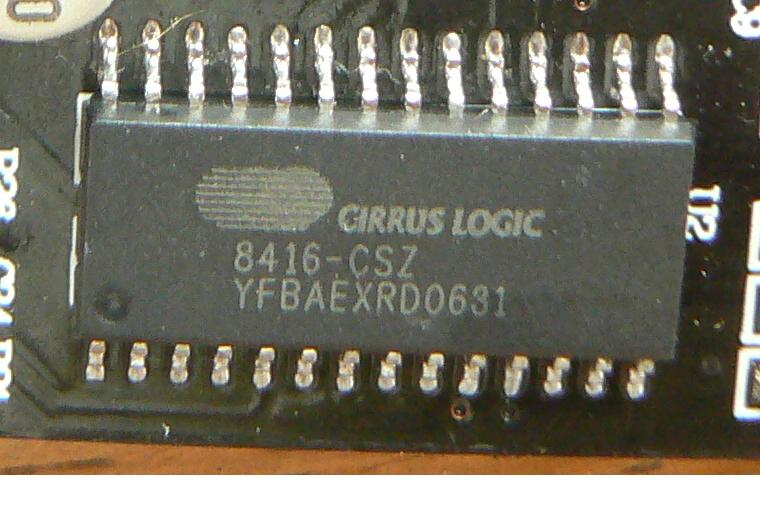

Pierwsze co mi się rzuciło w oczy po rozpakowaniu przesyłki,że DAC (scalak)jest inny z wyglądu jak na stonie ŁF i na fotkach z ebayu tu zamieszczonych linkach.Trochę się wkurzyłem,ponieważ nie wiem czy mam oryginalną kość Cirrus Logic czy to jakiś szajs.Ta kość ma inne logo i tylko opis CS 4397.Nie daje mi to spokoju.Zapodaję fotki odbiornika i DACa.Wyglądają na kości różnych producentów a Łukasz F piszę że cały potencjał tego DACa tkwi w połączeniu tych dwóch kości plus lampizacja.

Nie dostałem w przesyłce żadnej dokumentacji.Odniosłem wrażenie po waszych opisach że jakiś schemat tej lampucery macie.Gdzie go mogę zdobyć?I co jest z tą kością CS4397?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marc]

Zapewne otrzymałeś taką wersję:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> daru0105



IMHO wszystko w porządku, to jest inne logo CS'a, zobacz np. tutaj:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



zresztą już takie logo widywałem na chip'ach CS'a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daru0105]

->marc

100% to jest wersja mini



->buble_corp

Dzięki za szybką odpowiedź.Skróciłeś mój czas niepewności.Przeglądałem tą fotką kilka razy i nie zauważyłem tego loga na scalaku.Nie ma to jak dobre oko:).

Gdzie mógłbym znaleźć schemat do tego DACa?Pomoże mi to w modernizacji.

Czy ten

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) to jest schemat lampucery DAC,bo Łukasz piszę że są jakieś różnice.

Mam dokładnie pcb zalakierowaną na czarno,nic nie widać połączeń i trudno się rozeznać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bamarek]

Lukasz, artPaw -> dzieki!



Panowie, wzywam do spojrzenia na plytke. Wlasnie doszla do mnie druga, ktora skonczy z kondami BG dla testu. Jest inna niz pierwsza, ktora wygladala jak na stronie LF.

Roznice:

- w nowej jest dioda i dodatkowy R26 przy C17

- w starej R28, R29 i R7 (pod spodem) sa puste, w nowej nie



Tyle na razie zauwazylem, ale juz mnie to nieco niepokoi. Zaraz zmiana kondow i rozgrzewanie.

[McGyver]

bamarek, 6 Sie 2008, 21:55



>Lukasz, artPaw -> dzieki!

>

>Panowie, wzywam do spojrzenia na plytke. Wlasnie doszla do mnie druga, ktora skonczy z kondami BG

>dla testu. Jest inna niz pierwsza, ktora wygladala jak na stronie LF.

>Roznice:

>- w nowej jest dioda i dodatkowy R26 przy C17



U mnie nie ma. Co to za dioda? Świecąca?



>- w starej R28, R29 i R7 (pod spodem) sa puste, w nowej nie



R28 i R29 to oporniki od wyjścia do gleby (chyba 100k)

R7 jest nieistotny, bo prowadzi do niewykorzystanego pinu w złączu zasilania.



>Tyle na razie zauwazylem, ale juz mnie to nieco niepokoi. Zaraz zmiana kondow i rozgrzewanie.



Nie panikować! Odpalać!

;-)))

[buble_corp]

-> bamarek



ja także mam czarną wersję PCB i faktycznie trochę trudniej jest rozszyfrować połączenia.



BTW, czy ktoś już próbował modyfikacje według Leo z wątku na forum jak poniżej:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

czytałem to, ale nie próbowałem. Opampy w analogu mnie nie interesują.

[buble_corp]

-> McGyver



a próbowałeś wymieniać elementy w filtrze PLL tak jak Leo radził?

[ProgMan]

Widze ze przesylki przyszly, u kogo kupowaliscie ( nazwa sprzedawcy albo link ) te dac'e na e-bay?

[buble_corp]

ja kupowałem od gościa z ebay którego polecał Łukasz Fikus na swojej stronie lampizator.eu

[McGyver]

buble_corp, 6 Sie 2008, 23:00



>-> McGyver

>

>a próbowałeś wymieniać elementy w filtrze PLL tak jak Leo radził?



Zrobiłem to zanim znalazłem tamta stronkę. Datasheet podaje takie wartości jak Leo.

[McGyver]

Kupiłem trafa do desymetryzacji.

[jacekG]

..jak je bedziesz uzywal ? , w lampizatorze ? , czy w "golej" jak ja..? , jestem ciekaw porownania , pzdr

[McGyver]

Trafa są po to żeby zdesymetryzować sygnał z kości przed puszczeniem na lampy. I nie robię lampizatora, robię po swojemu.

[daru0105]

McGyver, 7 Sie 2008, 21:26



>Trafa są po to żeby zdesymetryzować sygnał z kości przed puszczeniem na lampy. I nie robię

>lampizatora, robię po swojemu



Zapodaj schemat połączeń

[McGyver]

Pisałem już o tym. Uzw. pierwotne wpinasz pomiędzy wyjście "+" a "-" DACa, a wtórne jednym końcem na siatkę lampy, a drugim do gleby, bez kondensatora, bez rezystora siatkowego. Można się tak podpiąć do SRPP lub układu WK, ale nie do wtórnika White'a ani do zwykłego wtórnika.

[Peter Daniel]

A jakie jest napiecie miedzy wyjściem "+" a "-" DACa? Trafa toleruja zwykle tylko kilka mV.
