Budowa lampowego wzmacniacza sluchawkowe

MStaniszczak · 23 Lipca 2008

Witam,

Po pewnym czasie (nie tak długim;-) Składania części, mam już wszytko poza obudową;-) Ale od początku. Zaczynam właśnie budowę wzmacniacza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Na razie dokładnie takiego, w przyszłości nie wykluczam modyfikacji. W związku że to mój pierwszy wzmacniacz lampowy, będę miał pewnie trochę pytań, niejednokrotnie może głupich:-) W związku z tym moje pytanie - czy mogę w tym wątku je zadawać licząc na wasza wyrozumiałość i dobrą radę?

I od razu niezbyt mądre pewnie pytanie, a dla was odpowiedź nie powinna być trudna:-) Zasilanie dam pewnie na PCB, jednak cała reszta ma być w montażu przestrzennym, oparta m.in. o łączówki jak na zdjęciu. Ale nie do końca wiem co i jak z kablami. Czy może być to skrętka kilku miedzianych żył, czy też powinny być to kable jednożyłowe (jedna grubsza żyła w izolacji)? I jakiej grubości kabli użyć?

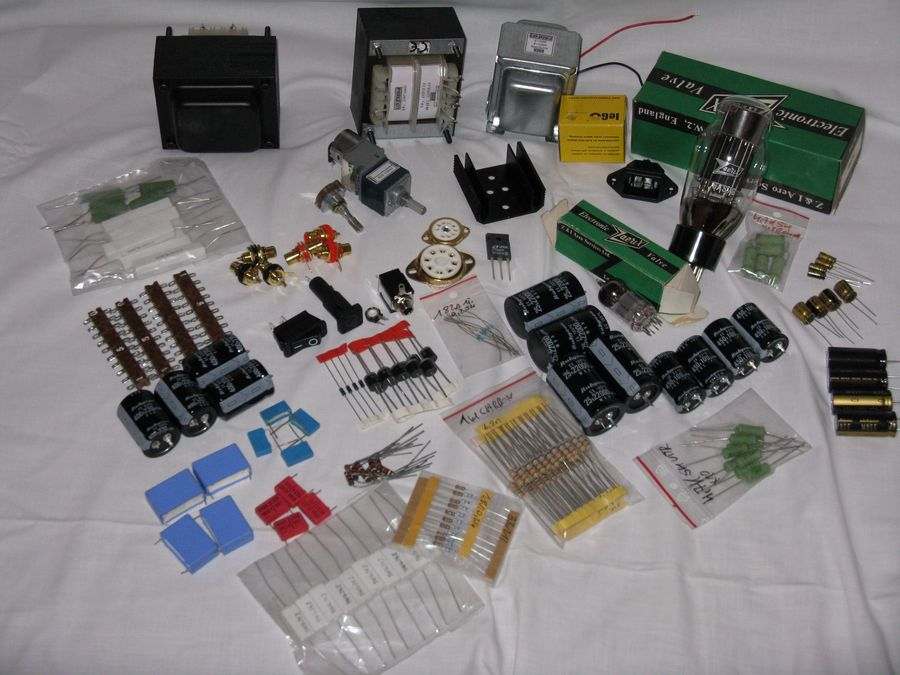

To co mam (no, część, bo nie tylko kondensatory i rezystory mam "z zapasem") jest na zdjęciu niżej. Widać że potencjometr to niebieski ALPS z silniczkiem. Sterowanie już się projektuje, będzie połączone z opóźnionym załączaniem napięcia anodowego (RELPOL RM96P-12) i wyjścia słuchawek (NAIS TQ2-L2-5V bistabilny). Sterowanie silnikiem to albo mostek H, albo (co bardziej prawdopodobne - właśnie to testuje) układ L293D. Moje wypociny też tu zaprezentuję jak skończę, pewnie będą wymagały poprawek;-)

Z góry dziękuje za wyrozumiałość.

Pozdrawiam,

Marcin

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzikoosek · 23 Lipca 2008

Temat przewałkowany na wszystkie sposoby na tym forum, w kilku już istniejących wątkach, a w nich odpowiedzi na mniej lub bardziej kłopotliwe pytania. Schemat - projekt bardzo dobrze znany ... konstrukcja podobna do wzmacniacza OTL wg Bryana. Dziwi mnie zakładanie kolejnego traktującego o tym samym, zamiast użyć WYSZUKIWARKI.

MStaniszczak · 23 Lipca 2008

OK. Będę szukał dalej. Tylko niektóre watki urosły do takich rozmiarów że to nie jest łatwe, a wyszukiwarka działa mało intuicyjnie, i nawet jeśli coś znajdzie, to po kliknięciu w wyniki przenosi do ostatniej strony (można by było to naprawić;-). Tak czy inaczej dziękuję za sprowadzenie mnie do porządku:-) W tej chwili główny problem to sam rodzaj kabelków;-) A o kablach na forum bardzo dużo, tylko rożnych, od głośnikowych po zasilające, i niestety nie łatwo w tym gąszczy odnaleźć to o co mi chodzi, Choć nie wątpię że odpowiedź jest. No nic. Szukam dalej.

Dzikoosek · 25 Lipca 2008

Na początek odpuść sobie techniki VooDoo ... grające kable, wtyczki i przełączniki. Polutuj na tum co masz w szufladzie, a później eksperymentuj.

Adam · 27 Lipca 2008

Miałem taki wzmacniacz :) Grubość kabli... Tam płynie prąd max 30mA na kanał. W stopniu sterującym pojedyncze miliampery. - wystarczy nawet 0,1mm. Najlepiej IMHO srebrzona miedz w teflonie - dobrze sie lutuje i jest odporne na wysokie temperatury. Właściwości sonicze rożnych producentów kabli sobie daruje ;-) Ja różnic nie słyszę ani nie potrafię zmierzyć... Zamiast rezystorów katodowych dla 6N13s to zamiast 3,3kOhm warto dać np 2,7k. Lampa bedzie pracować w bardziej liniowej części charakterystyki. No i kondensatory na wyjściu zamiast elektrolitów daj polipropyleny np 47-100uF. Tą modyfikację na prawdę "słychać". Jeśli ich gabaryty okażą sie za duże to do słuchawek 250-300 ohm (Beyerdynamic Sennheiser HD-600) 22uF tez wystarczy. Stosowanie kondziów większych niz 100uF nie ma najmniejszego sensu. Do niskoomowych (32 ohm) typu Grado gdzie pojemność 220uF i wiecej miala by uzasadnienie ten wzmacniacz sie nie nadaje. Kolejna modyfikacją która warto zastosować to całkowite rozdzielenie zasilania anodowego kanałów lewego i prawego, zaraz po mostku - 2 dławiki i oddzielne kondensatory. To topologia SingleEnded wiec poprawę stereofonii po tym zabiegu usłyszysz.

MStaniszczak · 27 Lipca 2008

Dzięki za odpowiedzi. Już niedługo mam urlop i będzie przy tym grzebał. Co do tuningu, najpierw zrobię normalnie, następnie będę zmieniał:-) Tym bardziej że dławik mam tylko jeden i na drugi musiał bym pewnie czekać kolejny miesiąc, a wzmacniacz chciałbym usłyszeć w sierpniu;-) Ale to pewnie będzie pierwsza modyfikacja:-)

A odnośnie tych 30mA, to chyba zależy gdzie, z tego co wiem lampa 6as7g pobiera 2.5A;-)

Co do słuchawek, to będą to Beyerdybamic 990Pro (250 ohm), chyba że znajdę coś dobrego 600 ohm (niestety nie mogę znaleźć nic innego niż Tonsil...).

pawcio · 27 Lipca 2008

>z tego co wiem lampa 6as7g pobiera 2.5A;-)

żarzenie lampy.

MStaniszczak · 27 Lipca 2008

Tak, więc gdzieniegdzie kabel musi być nieco grubszy;-)

zulus · 28 Lipca 2008

Życzę zero kłopotów z brumieniem i przeddźwiękami.

MStaniszczak · 28 Lipca 2008

Dzięki:-) Znalazłem już osobę która pomoże mi w rozwiązaniu ewentualnych problemów, więc mam nadzieję że się uda:-) Z czystej ciekawości idzie jeszcze jedna lampa 6as7g tym razem RCA (bo znalazłem że Zaerix to nie wiadomo kogo produkcja, bo kupowali lampy od innych więc może być różnie, a nawiązałem kontakt z osobą która kupiła Zaerixy do innego wzmacniacza i byłą niezadowolony - wolał sowieckie). Więc jak wszystko złożę, wygrzeje obie lampy i zobaczę jak grają i czy słyszę jakąś różnice;-)

Ten wzmacniacz ma być czymś prostym do zmierzenia się z lampami. Jak się uda postaram się zrobić coś większego. Jak na razie wiem że nic nie wiem i że wiem coraz więcej;-) Ale myślę że się uda.

28 Lipca 2008

Też tak kiedyś zaczynałem, ale nie miałem kompa, internetu, ani kontaktu z ludźmi tak pozytywnie zakręconymi, tylko pare starych książek z lat 50-tych, i je czytałem.

"Ne święci garnki lepią" to i Ty ulepisz swój, czego Ci szczerze życzę.

MStaniszczak · 29 Lipca 2008

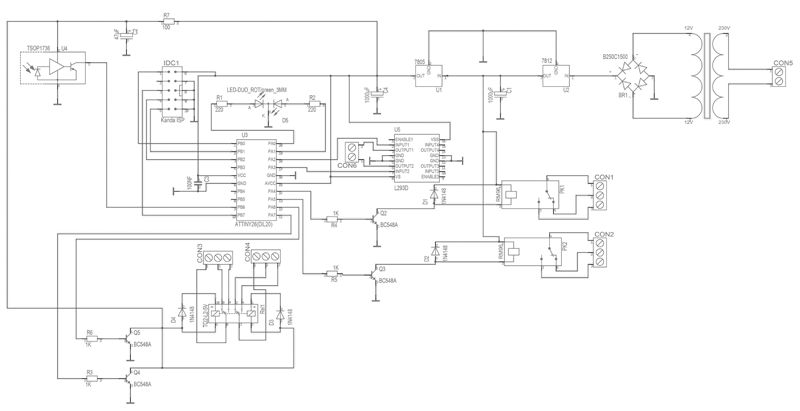

I jeszcze jedna prośba. Wymyśliłem sobie taki układ jak niżej. Dwa RM96 odpowiedzialne za uruchomianie napięcia żarzenia i anodowego, NAIS za wyjście słuchawkowe a L293D za sterowanie ALPS-em (zastanawiam się czy nie uprościć schematu i nie dać RM96 w wersji 5V zamiast 12V). Czy mógłby na to rzucić okiem ktoś kto się zna lepiej niż ja? Na pewno coś jest do poprawy (mam nadzieję że nie wszytko;-). Program powstanie w drugiej kolejności:-)
