Seas L18RNX + PL27TBCF - wykonano !

[Placek]

Witajcie

W końcu po kilku miesiącach żmudnej roboty mogę zaprezentować to i owo.



Zaczęło się od wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oraz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



a skończyło na elementach RLC z linku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

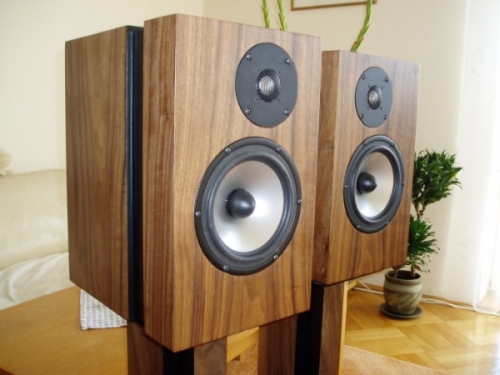

Kolumienki to średniej wielkości monitorki:

Pojemność: 15,8 lit netto (bez uwzględniania zwrotki, głośnika i BR)

Ścianki MDF 22mm , bez przegród wszystko kołkowane i klejone Soudalem

Wytłumienie filc (zielony) na wszystkich ściankach poza frontem+ włóknina tłumiąca z Polinka. Po jednej warstwie na górze i spodzie oraz dwie warstwy za basem.

BR jak u Zapha ok. 11cm zamawiany w Polinku i docinany

Waga sztuki ok. 17kg

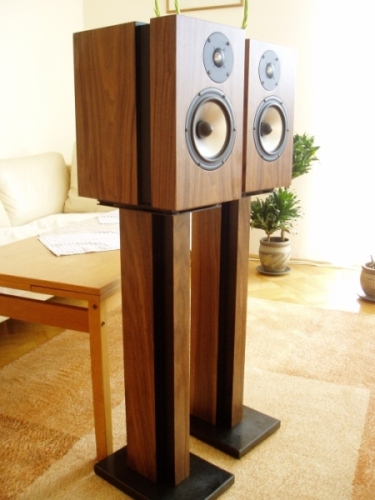

Podstawki:

ok. 85cm (w tym cokół 3cm i regulowane kolce)

przekrój bez czarnych wyfrezowań 10x10cm

Na górze blacha 3mm kwasówka piaskowana na czarno

Waga sztuki ok. 12kg



Wszystko obute w fornir orzech amerykański na „Momencie Henkela”. Lakierowane na półmat poliuretanem 2-składnikowym – 5 warstw w tym 2 ostatnie pistoletem (dotyczy to również czarnego). pierwsze warstwy bardzo cienko pędzlem z między-szlifowaniami papierem 120- 400.



Koszty :

Głośniki – Polink – do sprawdzenia

RLC – również Polink za komplet elementów jak u Zapha – 230zł

Okablowanie wewnętrzne PROCAB LS15 i LS25 – wg cennika Onstage

MDF – kupowałem w mazi



Robota trwała i trwała, od weekendu do weekendu, czasami w tygodniu. Z racji braku czasu i innych obowiązków nie mogłem sobie pozwolić na ciągłą pracę – gdybym miał tydzień wolnego to bym się pewnie wyrobił.

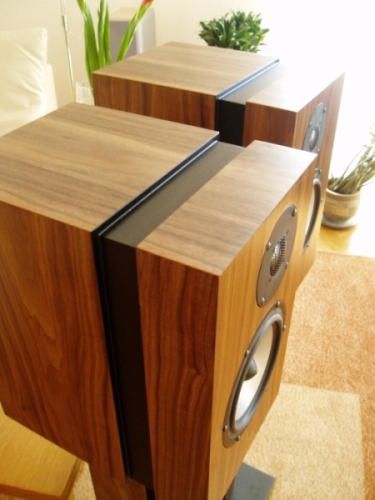

Największe problemy były z przefrezowaniami bocznych kanałów (te robiłem na kolumnówce) i ich dokładnym wylakierowaniu. Nieocenione są kołki w pozycjonowaniu ścianek i frez oporowy przy zbieraniu nadmiaru forniru ze ścianek (podziękowania dla Artura P za pomysł).

Chyba największa radocha była z roboty i kolejnych etapów powstawania, stolarka jednak nie ma sobie równych



A teraz coś dla poszukujących.

L18RNX – przynajmniej w tym projekcie świetnie sprawdza się przy nocnym słuchaniu, jest mięsisty nie ociężały – lekko ocieplony. Pod PMA-1500AE rewelacja, szybki sprężysty bez wielkiego zapotrzebowania na prąd.

Dla mnie jego charakterystyka jest zbliżona do papierowców ale to subiektywne odczucie - w pokoju 14m2 trzeba uważać żeby basu nie było za wiele – podejrzewam że to też kwestia tłumienia. Po przeniesieniu do 20m2 na pewno sytuacja się zmieni..

Z projektu jestem bardzo zadowolony.



Podziękowania:

MISIOMOR – chylę czoła za profesjonalne doradztwo w kwestii zwrotek i akustyki – tu jestem zielony i Twoje rady jak i cierpliwość są nieocenione

ARTURP – za podsunięcie w wypowiedziach na forum pewnych rozwiązań stolarskich

ZAPH – no cóż tutaj jest fundament



Specjalne podziękowania:



Pewnej Iskierce – za cierpliwość i znoszenie mnie wracającego po całym dniu pracy obsypanego pyłem ze stolarni :)



A na koniec zagadka - komu zawdzięczam inspirację designem ……??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kondrax]

Bardzo ładne, gratulacje.



1. Powiedz mi jaki konkretnie lakier użyłeś - nazwa? Coś jeszcze dawałeś czy sam lakier (wypełniacz porów itp)?

2. Stereofonia jak?

3. A jak się tbfc/g zgrywa z denonem, też mam denona i chce też taką kopułkę boje się tylko że może trochę skrzeczeć bo denon górę ma jaskrawą?



Może skróć troszkę rurkę strojenie się zmieni więcej troszkę basu będzie.

[Placek]

Kondrax



1. Testowałem 2 modele. pierwszy to 2 warstwy wypełniacza (pędzlem)i potem lakier a druga to sam lakier czyli 3 warstwy pędzel (jako podkład) i potem pistolet.

Moim zdaniem ten lakier grubo kryjący Redix sprawdza się lepiej - pokrycie jest twarde jak parkiet, natomiast po wypełniaczu było jeszcze czuć nierówności.



2. Stereofonia - jest poprawna. Czuć zaskoczenie przy dobrych nagraniach - nagle słuchac dźwięki jakby za głową.



3.Dla mnie wręcz kopółka jest jakby cofnięta, zdecydowanie mniej absorbująca niż np. Usher który jest bardzo krystaliczny, detaliczny - tu by mógł być konflikt. Z Denonem jest łagodnie i szczerze powiedziawszy teraz tobym się bał podpiąć tego np do Marantza lub Vincenta - w obawie o zamulenie.

[Marcin-utopia]

inspiracją były gamuty Phi3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

Placek, 22 Paź 2008, 15:30



>3.Dla mnie wręcz kopółka jest jakby cofnięta, zdecydowanie mniej absorbująca niż np. Usher który

>jest bardzo krystaliczny, detaliczny - tu by mógł być konflikt. Z Denonem jest łagodnie i szczerze

>powiedziawszy teraz tobym się bał podpiąć tego np do Marantza lub Vincenta - w obawie o zamulenie.



Nie słuchałem tego projektu, ale ze schematu zwrotnicy widać, że kopułka jest bardzo silnie stłumiona. Ja wolę więcej życia i otwartości w dźwięku :)



Poza tym obudowy są piękne. Gratuluję wytrwałości :)

[utopia]

utopia., 22 Paź 2008, 15:56



>inspiracją były gamuty Phi3



widzę klona mam ?! oby tylko nie brat bliźniak o którym nic niewiem hehe

[Placek]

Utopia - brawo!



jozekfina - dla mnie jest równomiernie ale jak napisałem wcześniej do Denona trochę obawiałem się projektu uwydatniającego górę - wybór okazał się dobry.

[Marcin-utopia]

klona nie zarejestrowałem sie tak na audiohoby i tu też miałem kiedy focale utopie i tak zostało zamiłowanie :)

[Marcin-utopia]

czy te lakierowanie zrobiłes tak że front był przyklejony na końcu

[jozefkania]

Placek, 22 Paź 2008, 16:05



>wybór okazał się dobry.



To ok :) Najważniejsze, że Tobie dźwięk się podoba.

[Placek]

>czy te lakierowanie zrobiłes tak że front był przyklejony na końcu



Nie - cała paczka była lakierowana po fornirowaniu

[Marcin-utopia]

czyli lakierowanie na czarno robiłes tak że zamaskowałes fornir i trysnołes na czarno szpare :)

[Marcin-utopia]

a , masz może jakieś fotki podczas prac jak powstawały monitorki

[Placek]

>czyli lakierowanie na czarno robiłes tak że zamaskowałes fornir i trysnołes na czarno szpare :)





nie , najpierw wybrałem MDF , potem wyszpachlowałem szparę i wyszlifowałem. Na koniec obleciałem całość taśmą i trysnąłem na czarno. W kanale jest gładź.

[Placek]

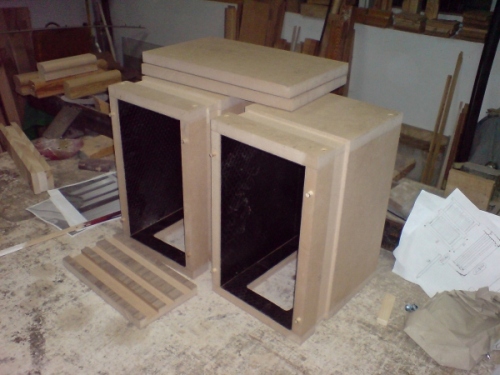

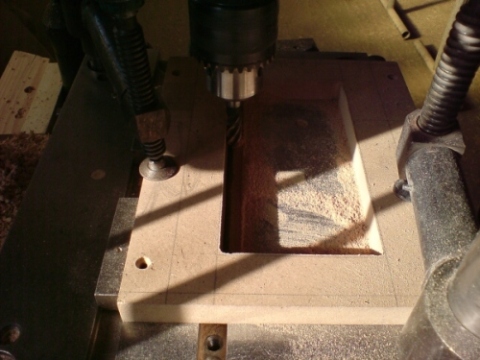

>a , masz może jakieś fotki podczas prac jak powstawały monitorki



jasne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>Placek



Wyglądają rewelacyjnie, a że mam podobne to wiem, że też ładnie grają. Gratulacje!



>kondrax

3. A jak się tbfc/g zgrywa z denonem, też mam denona i chce też taką kopułkę boje się tylko że może trochę skrzeczeć bo denon górę ma jaskrawą?



tbfcg to rewelacyjna kopułka... musiałbyś mieć na prawdę kiepski wzmacniacz, żeby ją zepsuć.

[EMiL]

Placek,

piekna robota, gratuluje:)

[JacekN]

Bardzo mi się podobają. Gratki !!

Możesz napiać jakieś szerokości i głębokości masz tą szczeline ?

[Placek]

Głebokość ok 8mm (trzeba zauważyć że zostaje 14mm ścianka więc trzeba ją wzmocnić od wewnątrz). Szerokość 4 cm.



Najlepiej rozbić proporcjonalnie do wymiarów Gamuta- ja po prostu wymierzyłem go i dostosowałem do zamierzonej kubatury moich kolumn.



P.S. teraz wiem ile daje tłumienie kolumn - gdy wsadziłem na tylną ściankę 2 warstwy po 1cm materiału to znacznie pogłebił się bas - każda warstwa to różnica - tego mi brakowało.

[Barthez]

Jakie jest strojenie bass-reflexu i który dokładnie port zastosowałeś?
