GAINCLONE

[pkrecz]

Z zamówieniami na LM3875TF czekam do końca tygodnia. W poniedziałek zamawiam układy.

Pozdrawiam.

[Yogi]

Pkrecz> wpisz mnie na listę ... 6 szt kosteczek :-) na priva wyślę ci dane. THX

[stefanB]

Jaka wartość potencjometru byłaby optymalna do ostatniej wersji Petera?

[grip]

To kto właściwie zbiera zamówienia? Jestem chętny na 6 szt, ale do kogo sie mam zgłosić?



Pozdrawiam

grip

[pkrecz]

> grip

U mnie jeszcze lista otwarta do końca tego tygodnia. W poniedziałek zamawiam układy. Zasady zakupu opisane kilkanaście wpisów wyżej.

Pozdrawiam.

[pkrecz]

>Bartek1

Wykorzystując jeden transformator do zasilania Gainclona, jak należy poprowadzić masę. Jest jedno trafo i dwa punkty SG i dwa punkty PG. Mając dwa trafa, to sprawa jest oczywista, ale przy jednym już nie tak.

Pozdrawiam.

[Peter Daniel]

>Jaka wartość potencjometru byłaby optymalna do ostatniej wersji Petera?<



Nie wieksza niz 50k (log)

[Peter Daniel]

Moze zdjecia w tym linku pomoga troche w prawidlowym prowadzeniu masy przy jednym transformatorze? ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

>Peter Daniel

To chyba Twoja najlepiej grająca wersja GC:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy mógłbyś napisać coś więcej o tych monobloczkach? Z tego co wiem, stosujesz w nich spore transformatory.

Czy różnice dźwiękowe między tą wersją GC a tą, którą opisujesz w tym wątku są znaczące? Jaki jest więc "przepis" na zrobienie naprawdę dobrego Gainclona?

Jaki polecasz przedwzmacniacz do GC? ...ML360s jest chyba poza naszym zasięgiem :(



Pozdrawiam

grip

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

> Peter Daniel

1. Czy kondensatorki 1000uF/63V firmy VISHAY-REODERSTEIN, to coś co można brać pod uwagę do GC?

2. Jakiego przewodu używasz do połączenia z gniazdami RCA?

Pozdrawiam

[Peter Daniel]

W pewnym sensie to jest moja najlepiej grajaca versja GC, chociaz wydaje mi sie ze Patek zasilany z baterii jest troche lepszy ;)



Dokladniejszy opis monoblokow mozna znalezc tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jest w nich uzyta dokladnie ta sama konfiguracja czesci (i obwodu), ktory podalem wchesniej, jedyna roznica polega w budowie chassis, a to ma niestety przynajmniej 20% wplywu na koncowy dzwiek.



Transormatory jakie tu uzylem maja jedynie 220VA, chociaz pozniej stosowalem takze 400VA i w koncu zdecydowalem sie na 300VA i tak juz zostalo (w produkcji). Nie bylo az tak wyraznej roznicy przy zmianach mocy transformatora.



Jak widac na zdjeciach, poczatkowo uzylem specjalnej plytki aby docisnac chip do powierzchni metalu, a jednoczesnie wprowadzic troche izolacji pomiedzy chipem a diodami prostowniczymi (shielding). W praktyce okazalo sie jednak ze to powoduje w pewnym stopniu redukcje najwyzszych czestotliwosci (tzw. "air" or high frequency extention) i pozniej uzywalem pojedynczej sruby; dzwiek byl lepszy. W produkcji, panele boczne sa wykonane z 10mm plexi (acrylic).



Jesli chodzi o przedwzmacniacz to zdecydowanie polecam transformatory Stevens and Billington TX102 (takze opisane w podanym linku). Wydaje mi sie ze wspoldzialaja one bardzo dobrze z GC. Jesli wydaja sie zbyt drogie (mi tez wydawaly sie na poczatku, ale gdy zaczalem je uzywac doszedlem do wniosku ze w sumie jest to dobry deal, gdyz budowa porownywalnego, actywnego przedwzmacniacza bylaby duzo bardziej kosztowna zarowno w czesciach jak i nakladzie pracy ;)) to moze godny uwagi jest preamp opisany tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>1. Czy kondensatorki 1000uF/63V firmy VISHAY-REODERSTEIN, to coś co można brać pod uwagę do GC?

2. Jakiego przewodu używasz do połączenia z gniazdami RCA?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adagio Sound]

Peter Daniel>

Podziwiam jakość i pomysłowość oraz czystość wykonania twoich konstrukcji ! You Are a PRO !

Moją następną konstrukcją gdy skończe Alepha X będzie GainClone :-)

Mam prośbę: widziałem na DiyAAudio że masz doświadczenie w X-sie czy mógłbyś zaglądnąć na wątek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ??

Pozdrawiam

Piotr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

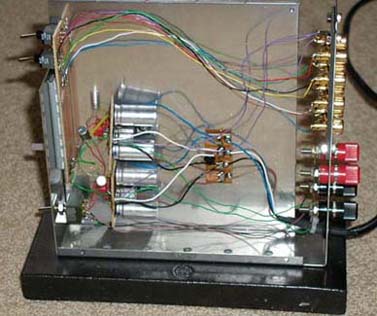

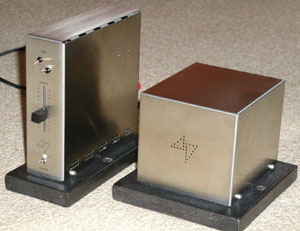

Tak wygląda oryginał 47 Laboratory 4717 Shigaraki .

[obrazekLUKASZ-160044_1.jpg] [obrazekLUKASZ-160044_2.jpg] [obrazekLUKASZ-160044_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

i najważniejsze

[obrazekLUKASZ-160045_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Z zamówieniami na LM3875TF czekam dzisiaj do godz 10:00. Potem zamawiam układy.

Pozdrawiam.

[pkrecz]

Lista na LM3875TF jest zamknięta. Resztę informacji na ten temat będę kierował na prywatne e-mail.

Pozdroawiam.

[grip]

>Peter Daniel

Może pytanie jest banalne, ale...

W jaki sposób ładujesz akumulatory? Rozłączasz je i ładujesz każdy z osobna, czy masz jakąś ładowarkę, która ładuje wszystkie akumulatory jednocześnie. Czy możesz podpowiedzieć jakieś rozwiązanie, ...a może załączysz schemat ładowarki, którą stosujesz?



Pozdrawiam

grip

[Peter Daniel]

Do tej pory nie zorganizowalem sie odnosnie automatychnego ladowania baterii. Uzywam dwoch odzielnych chargerow ( Velleman kit) i po prostu klipsami podpinam przewody (do baterii). Jednej nocy laduje jedna pare ( + i - rail) drugiej nocy druga pare. I tak w kolko to samo ;-)



Baterie sa podlaczone do wzmacniacza na stale, podczas ladowania nie odlaczam ich. Z podlaczonym chargerem dzwiek jest troche gorszy (bardziej metaliczny), ale jesli muzyka jest tylko w tle, nie odlaczam ladowarki.



Planuje zbudowac nowa ladowarke, dostarczajaca +/-24V co umozliwi ladowanie wszystkich baterii jednoczesnie.

[Dreamer_1]

Kurcze,cholerny wyjazd. Nic się już nie da zrobić abym się zmieścił na jeszcze 2 kosteczki?? :(

[pkrecz]

>Dreamer

Poczekaj, aż dostanę kostki. Być może da się coś zrobić.

[lancaster]

...gdyby się jeszcze dwa znalazły byłoby super. Kiedyś w wątku pisałem, że jestem zainteresowany. ale chyba zostałem pominięty:)

[Dreamer_1]

Ok,poczekam. Teraz muszę jeszcze na tydzien jechac ale pieniadze odlozylem wiec jak cos sie znajdzie to biore na 100%. Może mi coś umkneło ale jak wygląda sprawa z płytkami do GC?

[rekin]

No właśnie. Pewnie na płyteczki, już za późno, ale z przyjemnością zakupiłbym 2 szt., gdyby coś zostało. Czy sprawa wersji z buforem upadła, czy może zostały jakieś na stanie? Jeśli nie to biorę co jest - jeśli jest:o)

Pozdrawiam

[JarekC]

Witam

Gdzie w PL kupujecie kondensatory i rezystory potrzebne go GC (Holco,Riken, Black Gate)?

Czy ktoś eksperymenował z innymi diodami niż MUR860?

Pozdrawiam

[GNAKED]

co do czesci - najtaniej i najlepiej kupić za granicą - płacisz kartą kredytową (lub ewentulnie przy kupnie jakiegos kitu dogadujesz sie ze sprzedającym co do wysylki pieniedzy)

a z diod fajnie tez chodzi na MBR20200CT

[grip]

>JarekC

Caddocki, Rikeny i BG znalazłem w Partsconnexion. Nie znalazłem natomiast Vishay S 102.

Może ktoś, wie gdzie to można dostać?



>Peter Daniel

Z tym ładowaniem, to faktycznie - ładowanie na przemian jest troszkę niepraktyczne i w sumie napięcie w obu gałęziach nie jest zbyt symetrycze. Czy to nie stanowi przeszkody dla brzmienia?

Jakiej mocy rezystory stosujesz w swoim układzie?



Pozdrawiam

grip

[Peter Daniel]

Akurat napiecie w obu galeziach jest identyczne, gdyz laduje baterie w obu galeziach jednoczesnie. Jedna z galezi gubi napiecie wczesniej, ale jesli recharge jest robiony co dzien, nie jest to zauwazalne. Mala roznica (1-2 V) nie ma wplywu na brzmienie, dopier gy roznica dochodzi do 10V zaczynaja sie powazne znieksztalcenia.



Nie mysle ze Vishay S102 sa warte ceny ($10/szt). Mozna je kupic tu: peryaudio.com Caddock jest bardzo dobra alternatywa (input series resistor). Ja placilem za moje Vishays $2/szt. Jesli chodzi o feedback, to Caddock pracuje to duzo lepiej niz Vishay, Vishay brzmi zbyt "miekko".

[Peter Daniel]

0.25W or 0.5W jest wystarczajace.

[rekin]

>grip

Będziesz coś zamawiał w Partsconnexion. Jeśli tak, to może złożyć jakieś wspólne zamówienie. Tak jak na LM3875. Nie mam pojęcia jak zapłacić za te części. Zawsze płacę gotówką lub przelewem. Kartą w wyjątkowych przypadkach. Ja ze swojej strony postaram się załatwić elementy obudowy. Właśnie dogaduję sprawę wykonania takowej w aluminium, z miedzianą szyną jako radiator do LM-ów. Jak dobrze pójdzie to za 2-3 tyg. będę miał komplet do złożenia. Chwilowo planuję GC na kodensatorkach ROE, ale jak nie będę zadowolony, to i na Black Gate również reflektuję.

Może jest więcej chętnych na wspólne zamówienie elementów?
