    Bryan Współtwórca

    Bryan

    Opublikowano
    Opublikowano

    > Veteran

    płytka ciekawa podoba mi się, mam do niej jeszcze 3 propozycje:

    - miejsce na małe kondensatorki (np 4.7u/50V BG NX) przy każdym mostku prostowniczym.

    - podwójne wyjścia z płytki prostownika - na wszelki wypadek żeby z jednej płytki dało się zasilać dwie końcówki.

    - zmiana lokalizacji rezystorka do NFB (R6) - jak najbliżej scalaka - może równolegle do układu ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    hififreak.wordpress.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    OK, podwoilem liczbe wyprowadzen. Ale z rezystorem juz nie pujdzie tak latwo :( Sprawdze jeszcze czy cos sie zmienia, kiedy stosujemy te kondensatorki w prostowniku.

    [obrazekLUKASZ-153770_1.jpg]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    >veteran

    Pomysł płytki bardzo mi się podoba. Ale osobiście wolałbym możliwie najprostszą, minimalistyczną, najbardziej zbliżoną wersję do orginalnego GainClona'a. Sama końcówka i diody prostownicze by wystarczyły. Ale skoro opa jest opcjonalny to chyba nawet nie trzeba go wlutowywać, czyli wykorzystać samego LM'a, czy tak? A rezystor NFB można rzeczywiście wlutować bezpośrednio od spodu do nóżek scalaka. A tak w ogóle na jakim opa jest ten bufor ? Może by coś zrobić na OPA1632 albo TPA6120 ? Jaki jest rozstaw nóżek do rezystorów LM'a ?

    Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    OLES Entuzjasta

    OLES

    Opublikowano
    Opublikowano

    witam

    trochę ni z gruszki ni z ...; czy istnieje jakaś wersja Gainclone o podwojonej architekturze (tzn. po dwa scalaki na kanał); a moje pytanie z uwagi na prądożerców które ew. trzeba by napędzić.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    -> pkrecz



    Wlasnie w tym cala zabawa, ze plytke mozna wykozystac w rozny sposob :) Rozstaw rezystorkow - 7.62mm. Op-ampa nie trzeba nawet wlutowywac - dowolny, pojedynczy (opa637, 604...).

    Sporo zalezy od tego, jak wycenia mi plytke w zakladzie - jezeli bedzie za droga - bufor wylatuje (chociaz szkoda).



    -> OLES

    LM4780 to dobre wyjscie, w wersji rownoleglej gra nieco lepiej niz mostkowej. Jedyny minus tego ukladu to jego obecny brak na polskim rynku, a szkoda...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    >veteran

    Może co się wydać na wyrost albo idiotyczne, ale proponuję dać około 16mm rozstawu dla rezystorków. A dlaczego ??? W schemacie wg Peter Daniel moce rezystorów wahają się 0,5-0,75W. Widocznie ma to jakiś cel. Tak więc chcąc dać rezystory 0,5W należałoby kombinować wlutowć go pionowo, bo w poziomie to nie ma szans. W większy rozstaw mniejszy rezystor wejdzie, ale nie odwrotnie. Z większym rozstawem płytka byłaby bardziej uniwersalna, każdy będzie mógł sobie poeksperymentować. Co Ty na to ?

    Kiedy będzie znany koszt wykonania tych płytek w zakładzie ?

    Pozdr.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    -> pkrecz



    Na tej plytce 0.6W wchodzi bez problemu :)



    Zrobilem dwie rersje plytki - jedna podstawowa (lm + niezbedne elementy i mostek) oraz druga rozbudowana (+ op-amp). Ceny dla 40szt. plytek ksztaltuja sie nastepujaco - do stereo potrzebne sa 2 (dostalem info z zakladu):



    1 wersja: 17zł



    2 wersja: 22zł



    Laminat grubosci 1.5mm, warstwa miedzi 70um (standardowo jest ok. 30um wiec sporo), metalizacja, plytka dwustronna, dwustronna maska, opis elementow, cynowanie. Jezeli sa zainteresowani - do konca lipca mozna zlozyc zamowienie do zakladu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    >veteran

    Rezystor 0,5W w zależności od rodzaju posiada dł 6-7mm. Węglowe są czasami jeszcze dłuższe. Więc skoro wlazł bez problemu, to chyba nóżki ma wygięte zaraz przy rezystorze. Raczej mało estetycznie to wygląda, co szkodzi dać trochę luzu ? Rozumiem, że koszt 1-szej wersji 17 zł to za jeden kanał. Piszę się na 2 płytki mono w wersji pierwszej.

    Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    -> stmaniak

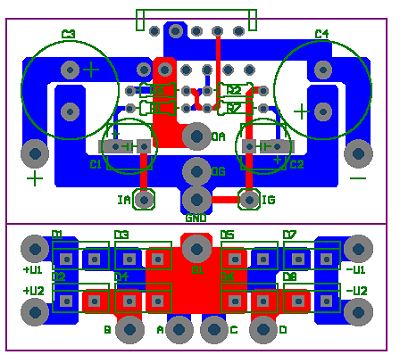

    Narazie prostrza wersja pierwsza. Tak to bedzie wygladalo (prawie):

    [obrazekLUKASZ-154080_1.jpg] [obrazekLUKASZ-154080_2.jpg]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-772-100003958 1170258229_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cyku Uczeń

    cyku

    Opublikowano
    Opublikowano

    ja troche z innej beki - ale w temacie . Wlasnie dostalem oferte na trafo z Breve polecanego kilkadziesat postow wyzej. Ja akurat potrzebuje trafo do innego projektu, ale skoro koledzy razem maja zamiar zamowic plytki to moze i sie skusza na wspolne zamawianie trafo. Oplaca sie bo jak wynika z oferty trafo nr.1 jest 100% drozsze od kazdego nastepnego o tych zamych nietypowych parametrach. A oto co breve oferuje do audio (przepraszam za formy gramatyczne ale kopiuje prosto z tekstu oferty:



    1.przystosujemy indukcję w rdzeniu do pracy w klasie audio

    2.ekran elektrostatyczny między uzwojeniami

    3.dodatkowo ekran magnetyczny zewnętrzny

    4.obudowę okrągłą i zalanie transformatora żywicą poliuretanową



    pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    darkul Entuzjasta

    darkul

    Opublikowano
    Opublikowano

    W tym wzmaku[prefiltr+mostek mocy]dalem chlopakowi parke LM3886...pedzi bardzo dobrze 21 cm.Vocala...

    Moc okolo 160W/8 Ohm...

    [obrazekLUKASZ-154088_1.jpg]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Hiena-podrobka Współtwórca

    Hiena-podrobka

    Opublikowano
    Opublikowano

    Panowie - wszystko fajnie, ale sluchalem Gaina bez płytki i grał do prawdy rewelacynie. To był poziom wzmacniaczy sklepowych rzędu powyżej 15kzł. Wiec wytlumaczcie laikowi - po co płytka?:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    darkul Entuzjasta

    darkul

    Opublikowano
    Opublikowano

    Druk drukowi nierowny.....a ja uwielbiam srebrzanki!Ale w wiekrzej produkcji to sie mozna wlasna piescia zabic!

    Z nudow oczywiscie....

    To co lubie w srebrzance to masa moge taka wp... ze hej...i cisza jest nic nie brumi...przekroj..poprostu!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    Vet>

    wezmę dwie sztuki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    zorro Entuzjasta

    zorro

    Opublikowano
    Opublikowano

    >Peter Daniel

    Jakie masz doswiadczenia z zasilaniem GC ? Lepiej zagra z :

    jednym trafem 300 VA 2*22V

    jednym trafem 300VA 4*22V

    dwoma trafami 150VA 2*22V





    Czy ktoś już kiedykolwiek coś zamówił W Breve ?

    Telefonicznie potwierdzono mi możliwośc wykonania trafa na zamówienie.

    Wersja dla audio o której wspomina też Cyku. Potem odezwał sie do mnie na mail

    człowiek od sprzedaży z Breve z zapytaniem o parametry zamawianyćh transformatorów.

    Podałem moce , napięcia ilosc sztuk i czekam na wycenę już dwa tygodnie !

    Może firma jest dobra ale wydaję mi się że ma "w nosie" małe zamówienia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zorro Entuzjasta

    zorro

    Opublikowano
    Opublikowano

    >darkul

    To Breve miałeś na zamówienie czy seryjne?

    Druga sprawa z ekranami czy bez ?

    Ja do tej pory używałem ich zalewanych ale małej mocy na EI do clocka.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
