GAINCLONE

[adik]

Magazynier



Moim zdaniem dalo by sie skrócic drogę sygnalu co najmniej o polowe. Gniazda bliżej płytek itp. Mam nadzieje, ze to konstruktywne. Pozdrawiam

[veteran]

~magazynier



Bardzo ladnie to wyglada ;)

Mozesz dac koncowki mocy radiatorami do srodka, mostki (przy nich jest chyba jakis wiekszy rubycon - jak wzmacniacz gra z nimi oraz bez?) zaraz przy koncowce. Dlugosc przewodow powinna wtedy nieco spasc. Ale narazie ciesz sie dzwiekiem, na poprawki przyjdzie czas ;)

[veteran]

Zapomnialem dodac... Odnosnie plytek - jak tylko uporam sie z LM4780 oraz oddam AP1.7 pomyslimy o nastepnej serii. Mam ostatnio troche pracy i nie moge zamowic wszystkiego naraz ;)

[magazynier]

>adik

Fakt, Veteran też niezły pomysł podsunął.



>Veteran

Słucham cały czas i coraz bardziej mi się podoba. Te kondy to ROE, nie pamiętam teraz jak seria, ale Low Z. Nie próbowałem usuwać ich, ale z nimi gra całkiem ciekawie. Wcześniej miałem zamiast BG N - Philipsy (BC Compon. Właściwie) 1200uF + 47u Nichicony (to są chyba moje ulubione kondy). Większa pojemność - więcej masy było.

Ale oki, postaram się je wywalić i napiszę, co się zmieniło.



Pozdrawiam

Dobrej nocy

[Gość _harry]

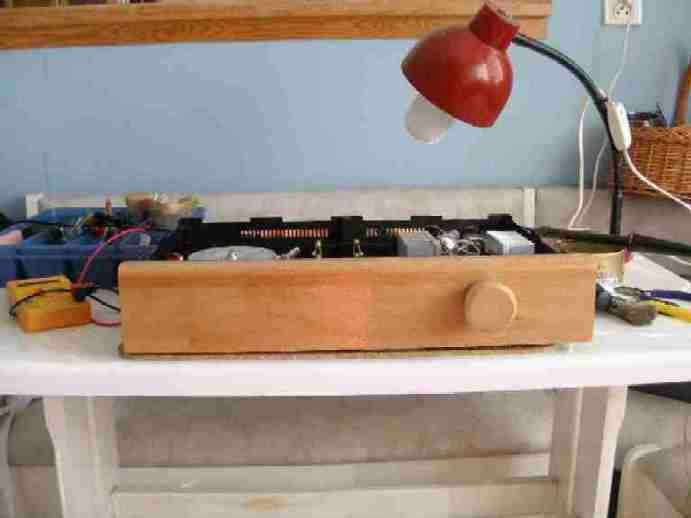

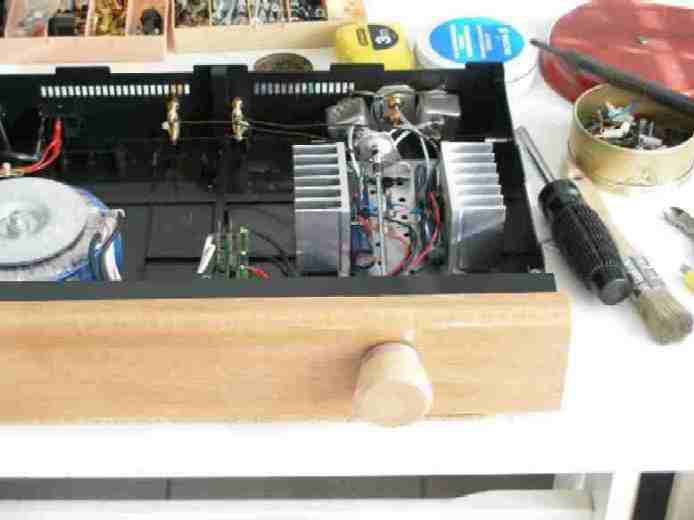

skoro juz tyle jest zdjec waszych clonow to moze znajdzie sie i miejsce na mojego "drewniaka" - clon w wersji testowej... niedlugo wersja docelowa...

widze ze po "przycieciu zdjec" ich jakosc pozostawia wiele do zyczenia... ;-(

[Lord]

Witam!



Harry jak zrobiłeś przednią ściankę, i jakie to drewno?

Podoba mi sie!

Pozdrawiam!

[Gość _harry]

przednia scianka zrobiona jest z drewna jesionowego - a konkretnie jest to prog kupiony w praktikerze.... ;-)))

pomalowany kilkoma warstwami lakieru....

po doswiadczeniach stwierdzam ze duzo lepiej jednak jest pomalowac drewno tylko raz - przeszlifowac papierem i drugi raz lakier.... wychodzi wtedy lakier polmatowy - bardzo interesujaco to wyglada.... lepiej niz na wysoki polysk. we wzmaku sluchowakowym bede stosowal polmat.

jesli interesuja cie szczegoly to moge podeslac zdjecia na maila w dobrej jakosci

[Lord]

Harry wielkie dzieki i poproszę o zdjęcia na maila - wiadomo gdzie.

Pozdrawiam!

[wojtekr]

Witam,

-->Veteran daj na priva namiary to przeleje kase za plytki.



Ze znajomymi chcemy zamówić u Petera rezystory, płytki etc. Jak by ktoś chciał się przyłączyć do zamówienia to zapraszam na priva. A może Peter da jakiś rabat przy większej ilości :)

[email protected]



Wiem, że wątek na pewno był maglowany ale może ktoś ma jakieś linki do tekstow na temat kabli wewnątrz GC?

pozdrawiam

[rekin]

Również będę zamawiał kilka elementów od Petera. Już wysłałem maila do Ciebie w tej sprawie.

Pozdrawiam

[veteran]

~wojtekr

Na wiadomosci odpowiem rano - jestem zmeczony, zaczalem sluchac muzyki i prawie zasypiam ;)

[rekin]

>Veteran

Również będę oczekiwał na wycenę płytek do Aleph P1.7. Zaraz jak pojawi się taka wycena przelewam pieniążki.

Dobrej nocy.

[magazynier]

Czy ktoś z Szanownych Forumowiczów robił już GC w wersji zbalansowanej ?

Może jakiś schemacik.



Pozdr.

[veteran]

~Rekin

Wojtek mial na mysli druki pod LM4780, ktorych mi kilka zostalo ;) Jeszcze troche i dojdziemy do AP17, tylko czekam na informacje o cenach elementow.



~magazynier

Mozna jeden LM3875 zrobic w konfiguracji odwracajacej, a druki nieodwracajacej. Lepszym wyjsciem jest jednak sterowanie albo ze zrodla o sygnale symerycznym lub np. z opa1632. Napisz do mnie, wysle przykladowe schematy ;)

[dodo]

do veterana=>

- a miałbyś dla mnie jeszcze 2 szt PCB pod LM4780 , wziąbym razem z A1.7 , potrzebuję do wersji równoległej (LM oczywiście) i czy na wyjściu zmieszczą się 2 x Mills 0,22 5W ( po jednym od dołu i od góry)?

te 3W lub 5 W to do suba trochę za mało.

[Marcin Uć]

->wojtekr wlasnie wyslalem emalie w sprawie zamowienia, ale mi wywalalo jakies komunikaty i nie wiem czy doszlo :/

[DeTom]

Wczoraj rozesłałem listy polecone z zamówionymi elementami, płytkami (niepotrzebne skreślić).

[foni]

DeTom



Elpod też poszedł??

[wojtekr]

--->Peter jak zbiore wzytskie zamowienia to będę Cię prosił o wycenę poszczcególnych elementów.



To co narazie dostałem:

Jacek 10

- rezystory (zakładam, że komplet 6+2 szt)



Dorian Drewek

- rezystor Kiwame 220 Ohm - nr 66168 - 4 szt

- rezystor Kiwame 100 Ohm - nr 66160 - 4 szt

- rezystor Mills 1 Ohm 5W - nr 64254- 2 szt



Tomek Guzy

- brak spec.



[email protected]

- rezystory (kpl?)



Eugeniusz Burak

- brak spec.



dajronmajk

- kit4780

- kondensatory BG N 4 szt.

[dodo]

w moim przypadku czegoś brakuję , sprawdź jeszcze raz pocztę

pozdro

[DeTom]

-> foni Elpod też.

[wojtekr]

Mam jeszcze prośbę jak piszecie maile to koniecznie dodawajcie nicki

[apasio]

Witam !

Popatrz na 11235, a nie pożałujeż !

pzdr

[wojtekr]

To co narazie dostałem: wersja 2



Jacek 10

- rezystory (zakładam, że komplet 6+2 szt)



--------------------------------------------------------------

Dorian Drewek



- rezystor Kiwame 220 Ohm - nr 66168 - 4 szt

- rezystor Kiwame 100 Ohm - nr 66160 - 4 szt

- rezystor Mills 1 Ohm 5W - nr 64254- 2 szt

--------------------------------------------------------------

Tomek Guzy



- brak spec.

--------------------------------------------------------------

[email protected]



- rezystory (kpl?)

--------------------------------------------------------------

EGA



- kondesatory BlackGate

- BG STD 1000uF/50V - 4 szt

- BG N 10uF/50V - 4 szt

oraz rezystory

- 22K Caddock MK132 - 4 szt

- 220R Caddock MK132 - 2 szt

- 680R 0.5w Riken - 2 szt

-------------------------------------------------------------

dajronmajk



- kit4780

- kondensatory BG N 4 szt.

--------------------------------------------------------------

karibe



- BG NX-HiQ i BG N 4szt+2szt.

--------------------------------------------------------------

Kuba Grzechnik



- brak spec

--------------------------------------------------------------

Wojtek Derda



- 4x komplet rezystorów

--------------------------------------------------------------

nowy11



4 szt BGN 10u/50V.





Myśle że do połowy tygodnia przyślecie kompletną specyfikację co kto chce.

[Marcin Uć]

-> Wojtekr.

Wyslalem emalie ale nie wiem czy dotarla :/

[hemi]

>wojtekr

Chciałbym się przyłączyć do zamówienia. Wysłałem maila.

[wojtekr]

Ludzie, jak piszecie na forum i wysylacie maila to piszcie email i nick w jednym i drugim przypadku bo nie da się połapać czy dostałem od kogoś mail aczy nie.



Generalnie z tym zamówieniem to jest tak, że ja tylko zbieram zapotrzebowanie, zamówie i roześlę po polsce ale o ceny i dostępność to meczcie Petera, albo ja go będę męczył jak zbiorę wszytskie zamówienia.

[hemi]

Witam.

Temat doboru kondensatorów w zasilaniu GC był poruszany już wielokrotnie ale właśnie zakończyłem serię testów i chciałbym się podzielić wynikami.

Mój system – w „o mnie”. Moja wersja GC jest opisana tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zasilanie w moim clonie jest zintegrowane z resztą układu na wspólnej płycie. Diody prostownicze i kondensatory filtrujące są tak blisko kostki jak tylko się dało. To trochę utrudnia wymianę kondensatorów podczas prób. Podane ilości sztuk i pojemności dotyczą jednej gałęzi zasilania w jednym kanale.



Wersja 1.

1 x 1000uF panasonic FC - Wszystkie aspekty dźwięku na dobrym poziomie: bas sprężysty i kontrolowany,w dostatecznej ilości. Średnie i wysokie – bez zastrzeżeń. Przy poziomach głośności większych niż średnie wystąpiła kompresja tonów niskich i wysokich. Tony średnie zostały nienaturalnie uwypuklone.



Wersja 2.

1 x 1000uF panasonic FC + 1 x 2700uF nippon LXY - znaczne zredukowanie kompresji przy wyższych poziomach dźwięku. Minimalna utrata jakości średnich i wysokich tonów - na granicy percepcji.



Wersja 3.

1 x 1000uF panasonic FC + 4 x 2700uF nippon LXY - dalsza poprawa wysterowania głośników przy większych głośnościach. Niewielkie ale słyszalne pogorszenie jakości tonów średnich i wysokich – straciły one krystaliczną dźwięczność i czystość. Wystąpiła lekka chropowatość. Bas zyskał na ilości ale jego jakość spadła. Nastąpiła utrata kontroli i rytmu. Bas stał się jednostajny i rezonansowy.



Wersja 4.

2 x 2700uF panasonic FC - zdolności wzmacniacza do głośnego grania nie sprawdzałem – uznałem że nie jest mi to już potrzebne (chyba się starzeję). Jakość basu jak w wersji nr 1. Jego ilość nieco wzrosła. Natomiast zakres tonów średnich i wysokich jest odtwarzany z jakością spektakularną (jak na moje skromne możliwości sprzętowe).



Uwaga dotycząca wszystkich wersji: zmiany w charakterze dźwięku i jego jakości były stosunkowo niewielkie. W innym systemie skonfigurowanym z elementów innej klasy różnice będą większe lub mniejsze.

Z moich wyżej opisanych prób pozwolę sobie sformułować następujący wniosek:

Jeśli zależy Wam na wysokiej jakości dźwięku z GC to nie stosujcie dużej baterii tanich kondensatorów. Zastosujcie lepiej droższy, dobry kondensator o mniejszej pojemności dobranej odpowiednio do konfiguracji w której pracuje GC a w szczególności do obciążenia (tzn głośników).

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kodi]

~wojtekr - jak do Ciebie znalezc maila?

[wojtekr]

[email protected]
