GAINCLONE

[Piotreq23]

>Peter



Spotkałeś się z rozrzutem w brzmieniu samych układów LM3875TF?

Wcześniej nie zawracałem sobie głowy tym, ale jak złożyłem ostatnio klona i zacząłem słuchać nie mogłem uwierzyć w to, co usłyszałem. Mam doskonałe porównanie, bo złożyłem już nie jednego GC na identycznych częściach, a tu nagle ta sama końcówka a brzmienie tylko "normalne" Wszystkie zalety GC nagle runęły w gruzach.

Zacząłem szukać, co jest nie tak i wszystko wskazuje na winę scalaka. Wiadomo, że można kupić podróbki, ale te układy raczej oryginalne i może, to tylko ta seria była pod tym względem do bani?

Jak ktoś sobie złoży klona na takim mniej wartościowym „brzmieniowo” scalaku może powiedzieć " co to ma być, hi-end?" ;-)

[Peter Daniel]

Prawde mowiac nie spotkalem sie, ale wszystkie moje scalaki pochodza zawsze z tego samego zrodla: digikey.com lub National sample program.

[antos]

Peter ! Twoja aplikacja wydaje się bardziej dopracowana .....bardzo ciekawe zdjęcia..

[Peter Daniel]

Od dluzszego czasu mierze tez wszystkie chipy odnosnie DC offset: te lepsze trafiaja do Premium kits, te gorsze do regular kits, najlepsze zostawiam dla siebie ;)



Rozrzut jest nastepujacy (przy dwoch ustawieniach potencjometru 25K na wejsciu: min/max) : najlepsze chipy maja -20/+20 mV offset, srednie -30/+40mV offset, slabe -30/+70mV offset. Spotkalem sie z paroma ktore maja po +120mV offset a nawet 150mV; te albo odrzucam, albo odsylam z powrotem. LM4780 ma jeszcze gorszy offset, szczegolnie w wersji parallel: 70mV max jest raczej normalne i 150mV gorna granica. Dlatego dobrze je uzywac w wersji bridged, przy odpowiednim doborze offset ulega kancelacji (mam nadzieje ze istnieje takie okreslenie ;-)

[Piotreq23]

Co prawda nie mierzyłem offsetu we wszystkich lm'ach, ale może zacznę :-)



Jeżeli chodzi o ten wpis:

GC: Brak kompatybilnosci z niektorymi zestawami glosnikowymi (szczegolnie odnosnie wypelnienia dzwieku), konieczny tweaking w celu uzyskania maksymalnego potencjalu i dopasowania z reszta systemu.



To dodam od siebie, że lepiej nie używać GC z głośnikami o niskiej efektywności i w obudowie zamkniętej.

Jak do tej pory lm'ki najlepiej napędzały mi monitory nie więcej jak dwie drogi i w obudowie BR.

[jar1]

>najlepsze chipy maja -20/+20 mV offset, srednie -30/+40mV offset, slabe -30/+70mV offset. Spotkalem sie z paroma ktore maja po +120mV offset a nawet 150mV; te albo odrzucam, albo odsylam z powrotem.



A ja uważam, że lepiej dać kondesator przed chipem niz zmieniając wzmocnienie zmieniac warunki pracy całego ukladu. Część prądu polaryzacji płynie wtedy również poprzez potencjometr, co nie jest bez znaczenia na działanie całości.

[Peter Daniel]

Prawde mowiac uzywam potencjometr tylko do pomiarow, aby miec "obraz" offsetu przy roznej impedancji wejsciowej. Obecnie koncentruje sie na wersjach wzmacniacza bez potencjometru na wejsciu, nie chce uzywac tez dodatkowego kondensatora, gdyz ten wplywa w duzym stopniu na duza koloryzacje ukladu (trudno o neutralny kondensator). Nie instaluje nawet rezystora szeregowego (220R) w celu uzyskania maksymalnej neutralnosc.

[jar1]

Ja mówię o przypadku, gdy klon gra z potencjometrem na wejsciu;-)

[Peter Daniel]

>Co prawda nie mierzyłem offsetu we wszystkich lm'ach, ale może zacznę :-) <



Offset mierzy sie bardzo latwo, probowalem znalezc jakies specjalne wtyczki ale o te bylo trudno. Uzywam po prostu PCB i wkladam chip w otwory na plytce, trzymajac chip odpowiednio, mamy dobry kontakt na nozkach i to pozwala sprawnie mierzyc offset. Na plytce musza byc male kondensatory (47u) aby napiecie szybko spadalo po odlaczeniu zasilania. Nawet jesli tracimy kontakt na niektorych nozkach, chip nie ulegnie uszkodzeniu (jedynie meter traci orientacje)

[redrobo]

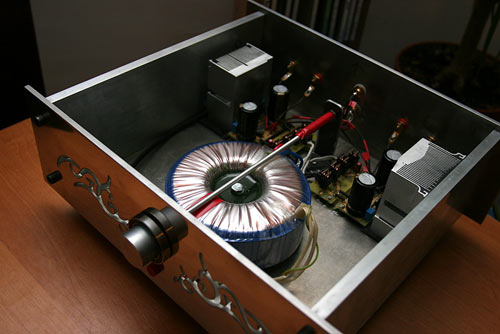

Witam, chcialem sie pochwalic swoja konstrukcja, na jakis czas (probne zlozenie i wygrzewanie) zatrzymuje prace nad obudowa, Na bokach bedzie drewno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotreq23]

>redrobo



Widzę, że ostatnio modny tuning PC zachodzi również na audio ;-) Generalnie bardzo oryginalna obudowa i podoba mi się.

[Lord]

>redrobo



Witam!

Obudowa (przód i górna pokrywa) dyskusyjna w stylu "wejście smoka", aczkolwiek bardzo ciekawa, i jak dla mnie nabierze blasku po zastosowaniu drewna na boczkach!

Mam pytanie- czy przednia ścianka i pokrywa górna są polerowane?

Jezeli tak to w jaki sposób polerujesz aluminium i czy w warunkach domowych to jest mozliwe?



Pozdrawiam i dzieki!

[4kowal]

--> redrobo

Jak wyciąłeś takie wzorki ?

A może masz jakiegoś zaufanego bacę co dobrze sie dłutkiem posługuje ;-)

[redrobo]

>4kowal

wzorki wyciete water-jetem (woda z piaskiem pod cisnieniem) polerowanie nie skonczone ale alu spokojnie da sie w garazyku zrobic, wodny papier 400 potem 1200 a potem pasta lekko scierna G6 do lakieru samochodowego i staje sie lustro,

[wojtekr]

Witam, czy ktoś może zerknąć w kartę diody FESF8JT czy może byc zastosowana jako zamiennik do MUR860?

podobne są troche szybsze.

[milsso]

Witam i pozdrawiam wszystkich forumowiczów!Choć jest to mój pierwszy wpis, jestem z wami juz przez dwa mieś i coraz bardziej mam ochote poskładać to cacko jakim zapewne jest GC:)Chce żeby byla to wersja narazie budżetowa tzn.kupiłem już trafo BREVE TUFVASSONS 250W 2*24V zalewane(86zł),MUR860(1zł/szt)na waw-skim wolumenie..Hymm i wlaśnie z resztą jest problem,chciałbym żeby byly to części firmowe taki jak preferuje np.Peter Daniel w swoich kitach GC.Może miałby ktoś na stanie więcej i mógłby odsprzedać na 2 końcówki?a może ktoś zamawia w najbliższym czasie?z chęcią bym się dopisał do zamowienia!

P.S.ma ktoś zdanie na temat BREWE?za wszelkie sugestie i odpowiedz z góry dziękuje!

[milsso]

Witam i pozdrawiam wszystkich forumowiczów!Choć jest to mój pierwszy wpis, jestem z wami juz przez dwa mieś i coraz bardziej mam ochote poskładać to cacko jakim zapewne jest GC:)Chce żeby byla to wersja narazie budżetowa tzn.kupiłem już trafo BREVE TUFVASSONS 250W 2*24V zalewane(86zł),MUR860(1zł/szt)na waw-skim wolumenie..Hymm i wlaśnie z resztą jest problem,chciałbym żeby byly to części orginalne takie jak preferuje np.Peter Daniel w swoich kitach GC.Może miałby ktoś na stanie więcej i mógłby odsprzedać na 2 końcówki?a może ktoś zamawia w najbliższym czasie?z chęcią bym się dopisał do zamowienia!

P.S.ma ktoś zdanie na temat BREWE?za wszelkie sugestie i odpowiedz z góry dziękuje!

[milsso]

zapomniałem:) to mój e-mail, [email protected]

[NeC]

Mam pytanie, czy porównywał ktoś GC z trafami (dual mono) 300VA i 400VA?? Czy warto brać mocniejszy. Pytam bo dostałem odpowiedz z toroidy.pl i za 400 spiewają sobie 135 zł+ VAT/szt. Waham się bo mają napędzić B&W 602 S3. Słuchałem ostatnio GC z jednym trafem i na zwykłych podzespołach (panasonicy, elpody itp.) no nawet miło się zaskoczyłem...dzwięk nabrał masy i był lepiej konktrolowany,szczegóły też powychodziły jak grzyby po deszczu:) ale to jeszcze nie było to o czym marze:P Wiadomo apetyt rośnie w miarę jedzenia:-) Jakię napięcie dać na wtórnym?? bo jak wiadomo 602 łatwym obciązeniem nie są, a te 8ohm to można między bajki włożyć:P

[4kowal]

Mierzył ktoś z Was ile prądu ciagnie GCz tfaffem 400VA przy normalnym graniu?



Nie mam narazie kasy na złożenie listwy sieciowej, tym bardziej, że chce od razu zrobić ja z jakimiś filtrami. Do tego długa droga bo musze powyliczać filtry a potem zanieść je do autorytetów uczelnianych żeby sprawdzili i wtrącili swoje kilka groszy.

Chwilowo postanowiłem do mojego GC zastosować filtr zintegrowany z gniazdem IEC. Tylko nie spojrzałem na jego parametry i kupiłem 1Amperowy. Z prostych obliczeń przy napieciu 230V może pracować na 230 W.

Stąd moje pytanie ile mocy pobiera GC?

Nie chce wpinać tego filtra od tak zeby mi sie zaraz zfajczyły cewki, jak już jest za mały to może przyda sie do czego inego, np jakiegos preampa w pszyszłości.

Jak takie cos się wogóle sprawuje?



A filtr ten wyglada mniej wiecej tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>Jak takie cos się wogóle sprawuje?

[Karmaj]

Jeśli to ma być 1 trafo na jeden scalak to stosowanie trafa 400W to lekka przesada.

Trafo 250W na dwa scalaki to znowu trochę za mało (szczególnie przy LM3886).

Napięcia dla LM3875 najczęściej stosowane to 2x18V lub 2x20V, niektórzy stosowali też 2x22V.

Dla LM3886 najczęściej 2x22V, ale 2X24V też powinno być dobre.

[Peter Daniel]

>>czy porównywał ktoś GC z trafami (dual mono) 300VA i 400VA?? Czy warto brać mocniejszy

[pittt]

>Peter

jakie wady poza cena i wielkoscia ma wieksze trafo (oczywiscie w dzwieku clona)?

[antos]

Peter> chcę zamówić w Toridach dla LM 3875 300VA ....(chodzi mi o uzwojenie wtórne) jakie napięcie lepiej dać przy załozeniu że mam kolumny 8 ohm`owe 19, 22 czy 24V ?

[Peter Daniel]

22V lub 24V, wyzsze prawdopodobnie lepsze.

[Peter Daniel]

>>jakie wady poza cena i wielkoscia ma wieksze trafo (oczywiscie w dzwieku clona)?

[NeC]

Ile dać na wtórnym?? Bo nie od dzisiaj, wiadomo że Bowersy lubią spaść do niskiej impendancji. 2x20V?? Trafa miałby być do premium kita Daniela.

[NeC]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak te diodki mają się do osławionych MUR'ów?? Sprawdzał ktoś??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin Uć]

-> NeC mam pytanie, czy ta cena jest za wersje audio trafa?
