GAINCLONE

[digi58]

chodzi o kondensator na wejściu czuli puszczasz sygnał przez ten kondensator poprostu w momencie wyłączenia pokazuje się stałe naięcie a ten kondensator wpiety szeregowo w sygnał separuje to napięcie .Problem przedewszystkim występuje właśnie przy kartach dzwiękowych w komputerach





pz.

[digi58]

w razie czego jestem na GG

[am]

dzieki..w razie czego odezwe sie na gg :)

[PrzemekElektro]

SUKCES :)

Dziękuje za wsparcie techniczne i duchowne :)

Jest lekki przydzwięk sieci, ale to pewnie dlatego, że wszystko wisi na kablach.

Jutro jade kupić materiał na obudowe.

[digi58]

no to życzę dobrej zabawy



dobranoc

[kowpat]

digi58



masa sygnału wejściowego - OK

zworki - OK

uziemienie samej obudowy potencjometru - POMOGŁO !!!:)



jeszcze raz wielkie dzięki

[PrzemekElektro]

Znowu problem :)

Po porannym słuchaniu postanowiłem z powrotem podłączyć oddzielne mostki.

Oba kanały oddzielnie grają i wszystko okej. Problem się pojawia jak połącze masy kanałów (która się łączy w cd), wtedy znowu z głośników leci wielkie BRUUMMMM.

[PrzemekElektro]

Kowpat:

Cze Twoje brumienie było podobne? Nie moge coś znaleść, żebyś gdzieś opisywał swój problem.

[PrzemekElektro]

Uziemiłem obudowe potencjometru i troche zminiłem prowadzenie masy na wyjściu. Niewiele pomogło.

[digi58]

Witam jeżeli to są płytki weterana to nie ma co kombinować z masą transformator jest jeden czy dwa i ile ma uzwojeń na wtórnym?



pz

[digi58]

jeszcze jedno gdzie te masy połączyłeś w którum miejscu

[Molibden]

Masa nie może sią łączyć przez pętle kabli sygnałowych L i P kanału w CD tylko od razu za mostkami trzeba połączyć grubym drutem (1.5mm2) PGND.

[PrzemekElektro]

fak :/

Połączyłem masy przy mostkach.

TRZASK - rozsadziło dwie diody w jednym kanale :( ja się chyba zaraz popłacze.....

[PrzemekElektro]

fak :/

Połączyłem masy przy mostkach.

TRZASK - rozsadziło dwie diody w jednym kanale :( ja się chyba zaraz popłacze.....

[PrzemekElektro]

Rozmawiałem z Digi58 na gg. Komuś może się to przydać, więc jeszcze powiem tutaj.

Problemem u mnie się okazało niewłaściwe podłączenie transformatora. Chodzi o początki uzwojeń. W transformatorze były one obok siebie, a ja podłączyłem trafo bezpośrednio do płytki w takiej kolejności jak wychodziły przewody z trafa. Kosztowało mnie to 6 diód i 1 LM (statystyki do dzisiaj, ale mam nadzieje, że już nie ulegną zmianie).



Morał: Zawsze sprawdzajcie początki uzwojeń.



Digi: Jeszcze raz dziękuje Ci za pomoc.

[pkrecz]

>PrzemekElektro



Możesz jakoś rozrysować to błędne połączenie. Wyobraźnię mam sporą, ale za groma nie mogę sobie tego wyobrazić.

[TX]

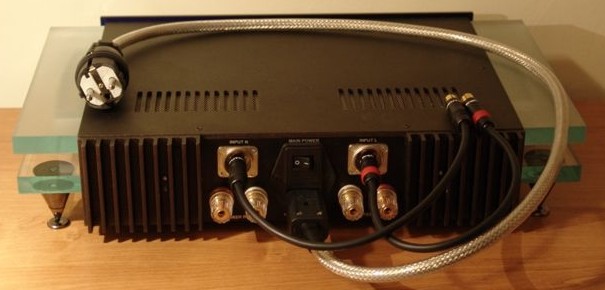

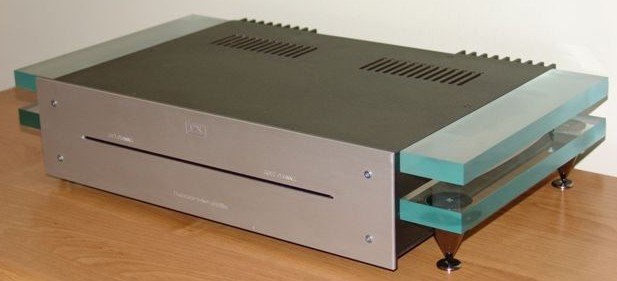

Pół roku temu kolega poprosił mnie, żebym pomógł mu poskładać GC. Udało się za pierwszym razem i przeżyłem szok. Wtedy dopiero usłyszałem jakieś instrumenty i efekty na płytach, które słuchałem przez kilka lat i nie wiedziałem, że tam są:)). Niestety przyszedł dzień, w którym musiałem mu go dać i wtedy postanowiłem zrobić coś takiego dla siebie. Mój GC jest już wygrzany, gra już od 2 miesięcy ale dopiero dzisiaj doończyłem obudowę i mogę spokojnie się nim pochwalić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Bardzo fajne. Tylko po co te szklane skrzydełka?

[Slav]

Ze wzgledow estetycznych, moze praktycznych?

[TX]

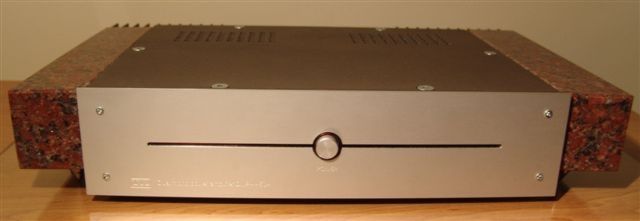

Są to elementy wymienialne. W międzyczasie powstały również takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kowpat]

wszystkie wersje "ładniusie" :)

co to za sieciówka?

[TX]

"samoróba" na Ölflex 3x2,5 z miedzi galwanicznej w ekranie

[Bardini]

>TX

Bardzo fajna obudowa. Możesz coś więcej napisać o żródle pochodzenia, może większe zdjęcia na maila...

[pkrecz]

>TX

Możesz śmiało się brać za seryjną produkcję obudów :)))) Gratuluję. Podoba mi się :))))

[systex]

Witam

Mam maly problem. MOj GC na LM3886 do tej pory gral ok, ale postanowilem go "przerobic. Przede wszystkim pozbawilem uklad plytek i wszystko jest P2P, wyrzucilem kondensatory bocznikujace, oraz uklad mute, ale gdzies popelnilem blad i teraz nie gra niestety. Nie wiem czy czasami tej nozki od mute nie powinienem gdzies podlaczyc, ale nie chce tak na slepo kombinowac zeby czegos nie spalic.

Do tej pory LM gral w/g takiego schematu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[systex]

Obecny schemat wyglada tak

Prosze wskazac mi gdzie jest blad

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[systex]

aha

nozka 9 jest polaczona poprzez rezystor 470R do GND, nie zaznaczylem tego na schemacie

[Krzych 2]

Układ mute musi zostać tak jak był poprzednio, bo w tej chwili układ jest w "uśpieniu". Zobla też na razie nie wyrzucaj zobacz jak to wszystko gra, usuń później jak się przekonasz,że wzmacniacz się nie wzbudza (szkoda wysokotonowców)

[Bardini]

Pan TX jakiś tajemniczy jeśli chodzi o tę obudowę ;) ;)

[TX]

To nie "tajemniczość", to problemy z łączem. Obudowa wykonana z blachy aluminiowej PA3 o grubośći 3mm cięta laserem. Płyta czołowa z blachy aluminiowej PA6 anodowanej, wycinana i grawerowana na frezarce CNC. Obudowa pomalowana lakierem proszkowym-metalizowanym (czego nie widać na zdjęciach). Boki ze szkła 15mm ciętego strumieniem wody (żaden szklarz nie umiał prosto uciąć takich małych kawałków) i szlifowane. Kolce MONACOR (takie same jak w Lectorze Ancient Audio:)).
