GAINCLONE

[mae]

>>>>DeTom, 4 Mar 2006, 19:02



CZy Twoja oferta jest jeszcze aktualna ?

[dodo]

-> ChumI

Tak mnie ciekawi , czy LM w twojej aplikacji nie ma problemu z oscylacją

strona 15 noty aplikacyjnej mówi , że LM3875 powinien pracować na wzmocnieniu 10 lub większym , w przeciwnym wypadku mogą pojawić się oscylacje.

Ty dałeś wzmocnienie 2X ??

Czy dodanie tych 100p miało temu zapobiec ?

[ChUmI]

dodo ~



masz racje ... LM3875 potrafi byc niestabilny przy tak malym wzmocnieniu i po pierwszym odpaleniu wersji modelowej momentalnie mialem oscylacje okolo 8MHz :( kombinowalem ze 2 dni z roznymi dodatkowymi petlami sprzezen zwrotnych ale albo nie dawaly dobrego efektu (amplituda oscylacji sie jedynie zmniejszala albo zmieniala czestotliwosc) albo gdy znikaly zawezalo sie tak pasmo ze graniczylo z akustycznym 20kHz :( dopiero na 3 dzien chyba wpadlem na pomysl zeby ustabilizowac stan wejsciowy wzmacniacza przez rezystor pomiedzy wejsciem odwracajacym i nieodwracajacym bo wczesniej tego nie mialem (rezystory R3 i R5 - 1k, 100ohm tez dziala) i nagle wszystko sie ustabilizowalo :) Podpatrzylem to rozwiazanie gdzies na www.diyaudio.com Jeszcze przez kilka dni meczylem go na wszelkie mozliwe sposoby probujac wyprowadzic z rownowagi i wzbudzic jakies oscylacje ale zachowuje sie teraz doskonale :) Jest bardzo stabilny. Od czasu do czasu mam wpiety oscyloskop na dluzsze chwile i sprawdzam czy cos sie dziwnego nie dzieje ale nic juz od momentu dolozenia rezystorow nie zauwazylem :) Kondensatory C1/C7 tez ograniczaja pasmo od gory ale one sa raczej od bardzo wysokich czestotliwosci. Nie robilem pomiarow dla LM3876 ale dla OPA1632 zaczynaly wykazywac swoja obecnosc od okolo 300.000kHz - wiec obcinajac tam gdzie maja :) Ale ciekaw jestem czy w innych konstrukcjach, o innej budowie mechaniczno elektrycznej, LMy tez beda sie tak zachowywac ??? wiadomo ze na to nie ma reguly :) Dlatego chetnie wymienie doswiadczenia z innymi ktorzy uruchomili symetryczne klony :)

[crategus]

odnosnie organizowanego zamowienia od PD. Co z partconnexion polecacie na sygnalowke (podobno Vampire od Percy sie skonczyl)? W zasadzie wystarczylaby mi 'stopa' wiec moze :

D.H. Labs Revelation Series - 23 awg. Solid Core - 99.99% pure Silver hook-up wire lub

JUPITER- 68825 28awg, 99.999% pure(5N), solid-core SILVER (Ag), with unwaxed cotton insulation



Peter- miales moze nimi cosik do czynienia? :)

[bodo_z]

ChUmI < A jak sobie radzisz z napienciem wejsciowym - Z cd jest około 2V X wzmocnienae = 20 V jak znosi to układ wejsciowy LMa a może nie podawałeć mu jeszcze pełnego napięcia na wejscie - , co prawda ze schematu LMa wynika że producęt podniusł trochę możliwości wzmacniacza stosójąć rozbudowany układ rużnicowy?i jest on mniej podatny na przesterowanie .???

[dodo]

-> ChumI



1. Rozumiem , że próbowałeś to co proponował Veteran na DIYaudio czyli dla opa wzmocnienie 2 a dla LM 10X?



2. Co poprzedza ten układ , znaczy jaki preamp z wyjściem zbalansowanym ?



3.Jaka jest "imp. wejsciowa" widziana przez LM?



4.Jaką impedancję miały głośniki , które testowałeś ( bas ?)?

[orkaniusz]

Witam,

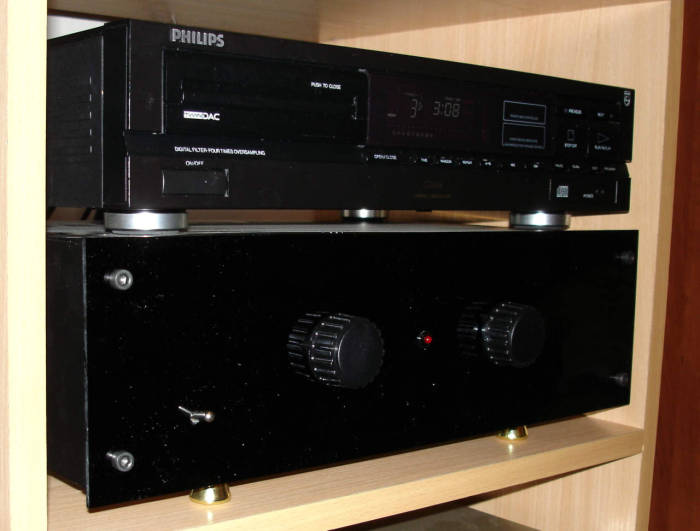

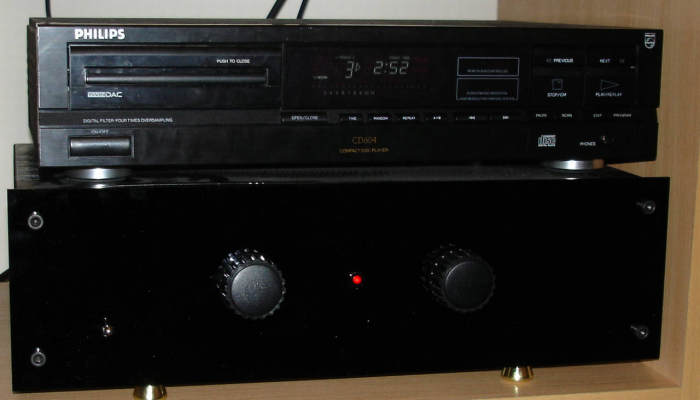

mam nadzieję, że bardziej doświadczeni koledzy wybaczą mi, że śmiem takie coś pokazywać na tym formum, ale... co tam. Zbudowałem sobie wzmacniacz w oparciu o kity AVT (Wzmacniacz mocy na LM 3886 oraz zasilacze).

To nie jest prawdziwy GC, ale gra moim zdaniem zupełnie przyzwoicie. Konstrukcja dual-mono, trafo po 150 VA na kanał. Mówiąc prawdę, wzmacniaczyk gra u mnie już ponad pół roku, ale dopiero wczoraj dostał płytę czołową z czarnego akryly (ELECTROCOMPANIET?, GRYPHON? :-)) i dopiero teraz mogę go pokazać ludziom :-).



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[orkaniusz]

Jeszcze jedno zdjęcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[donegal]

> > Marcin (g)

SET powiadzasz.. Być może, być może.. na razie obracam się w kręgu klocków budżetowych. Chociaż, parafrazując, " system mój widzę ogromny!" ;-)))

Pozdrawiam

PS.

Jak radzicie sobie z efektem "radiowym" w GC? U mnie słychać w głośnikach , cicho co prawda, ale zawsze, stacje

radiowe, co ciekawe w lewym inną niż w prawym :-(

[ChUmI]

bodo_z ~ szczerze mowiac nie podawalem jeszcze pelnego wysterowania ale to dobry pomysl :) jak znajde chwile to odepne jedna koncowke od glosnikow i na jakims sztucznym obciazeniu wysteruje go mocniej. Zakladam ze CD podaje 2Vpp czyli amplituda ma tylko 1V -> x10 daje 10V i to powinno byc znosne dla LMa zasilanego przez +/- 26V ... na wyjsciu LMa bedzie wtedy 20V amplitudy ... hmmm ... wszystko teoretycznie oczywiscie ... ale fakt ze warto bylo by to sprawdzic na przyzadach bo narazie mam obmierzony jedynie stopien wejsciowy na OPA1632 ktory bez najmniejszych problemow przenosi wszystko :) Jak przemierze to dam znac na forum.

[ChUmI]

dodo ~



1. szczeze mowiac nie natknalem sie na taka konfiguracje wczesniej ... widac mamy z Veteranem podobne pomysly - nie pierwszy raz zreszta :)



2. Co poprzedza ten uklad - dobre pytanie :) w tym momencie jeszcze niesymetryczny preamp na: bufor wejsciowy na OPA627 + regulacja na PGA2310 i obwod wyjsciowy ze zmianana sygnalu z niesymetrycznego na symetryczny na OPA1632. Ale to sa ostatnie dni tego ukladu bo juz lutuje sie powoli prototyp na uniwersalnej plytce regulatora zbalansowanego: wejscie na OPA1632 + regulacja na PGA2310 - jeden na kanal, bez bufora wyjsciowego bo mysle ze jest niepotrzebny - prosto na gniazdko XLR i dalej po kablu do koncowki ... ale to sie jeszcze zobaczy :) rownolegle z tym powstaje schemat wiec jak tylko ruszy i bedzie zadowala ucho to pelna informacja pojawi sie na forum :)



3. Co do impedancji wejsciowej widzianej przez LM to wydaje mi sie ze bedzie to 1k ... ale musze sie nad tym zastanowic - jak bede mial chwilke w domu to zagladne w ksiazke, odswierze wiedze i policze :)



4. Glosniki ktorymi steruje klon sa raczej prodozerne ELAC'ki 207.2 JET w tym momencie podpiete Bi-Wire Kimberem 4TC. Impedancja standardowo 4ohm ale spada z tego co czytalem nawet do 3 z chakiem. Wiec dziwilem sie ze z takimi malymi kondensatorami w zasilaniu dalo to taki dobry bas :) Nie mozna grac z takim basem glosno bo zaczyna brakowac pradu i traci sie kompletnie kontrola :( ale to jest tylko 330uF !!! na zasilaniu. Ale jak sie nie slucha glosno to jakosc basu jest doskonala :) Zobaczymmy jak bedzie jak poskladam koncowki basowe ... tam bedza siedzialy 2*LM4780 na kanal w ukladzie rownoleglo-mostkowym :) i 2*2700uF na galaz zasilania scalaka - taka konfiguracja nie powinna wymiekac pradowo :)

[dodo]

Pytam bo :

1. LM to raczej op-amp ;) więc zasadą jak się nie mylę jest wysoka imp. wejściowa

2. jak dłogo grałeś tym zestawem jak by nie patrzeć to jest to zmostkowana aplikacja , więc każdy LM widzi połowę impedancji głośnika ( czyli 1,5 Ohm !!!!! )- wieme wiem docelowo tylko góra

3. Veteran kilka razy proponował to rozwiązanie na diyaudio - ale N.Pass dał mu do zrozumienia , że ten układ nie jest dla niego interesujący - ciekawe dlaczego ?

[Molibden]

Może jest za dobry w zestawieniu z zabawkami Passa?

[wojtekr]

Witam, jakiś czas temu poruszyłem tu wątek selektora do GC na PGA, RC5 i przekaźnikach. Obecnie płytki są w zakłądzie a wątek przenisłem na jego prawidłowe miejsce czyli:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łukasz]

witam nie zeby to zabrzmialo jakos głupio ale powiedzcie mi dla pewności jaki rezystorek w jakie miejsce mam dać bo nie chce nic spiepszyć :) mam płytki veterana i jaki dac w R1 R2 R3 R4 pliss.



pzdr. Łukasz

[wojtekr]

Witam, czy ktoś zna jakieś inne tematy dotyczące kolonowania wzmacniaczy?

w

[kubedes]

Łukasz, 15 Mar 2006, 21:41

>mam płytki veterana i jaki dac w R1 R2 R3 R4 pliss.



Łukasz idziesz na łatwiznę.

Czytałeś wątek? Dużo tego, ale warto.

A potem prześledź schemat i ścieżki na płytce.



Dojadziesz Co i jak.

Dla ułatwienia Ci powiem że nóżki LMa liczy się od lewej patrząc "mu" na napisy - po kolei jak widać (przednia, tylna, przednia, tylna ITD.)

Oraz trzymając się schematu Petera Daniela - R2 i R3 mają mieć identyczne wartości.



pozdrawiam

k.

[ChUmI]

dodo ~



1. co rozumiesz pod pojeciem ze LM to raczej opamp wiec zasada jest wysoka impedancja wejsciowa??? Oczywiscie jak w kazdy opamp LM ma wysoka impedancje wejsciowa na tyle na ile pozwala mu konstrukcja na tranzystorach bipolarnych. Nie rzutuje to jednak na kwestie impedancji wejsciowej calego wzmacniacza ktora moze byc dowolna :) Rezystancja wejsciowa wzmacniacza (w naszym przypadku bedzie to pojedynczy modul z LM'em) to standardowo stosunek zmian napiecia wejsciowego do zmian pradu wejsciowego (dUwe/dIwe). Jezeli impedancja a przez to i rezystancja samego LMa jest wysoka to o rezystancji wejsciowej tego stopnia decydowac bedzie glownie szereg rezystorow 820Ohm+1k+1k czyli 2,8k. Stopien wejsciowy i tak ma rezystancje wyjsciowa o wiele mniejsza wiec nie ma to wiekszego wplywu na prace poza tym ze wmusza wiekszy prad sterujacy ktory z kolei stabilizuje warunki pracy :) tak sobie to tlumacze ale niestety nie jestem w stanie do konca wzorami udowodnic ze rezystor 1k jest najlepszy i powoduje najbardziej stabilne warunkui pracy :)



2. ta koncowka mocy gra u mnie od kilku tygodni non stop i nie mam zadnych problemow - od czasu do czasu daje tez posluchac sasiadom odkrecajac regulator tak zeby caly budynek slyszal :) a pytanie to jaki problem widzisz w tym ze koncowka widzi 1,5 - 2 ohmow impedancji ? To dlatego ze uklad mostkowy wymaga 2 razy wiekszego pradu wyjsciowego dla takiego samego wysterowania gdyz zasila glosnik dwa razy wiekszym napieciem :) a co za tym idzie dostarcza 4 razy wiekszej mocy dla takiego samego wysterowania :) ale z drugiej strony idzie za tym fakt ze dla uzyskania tej samej mocy wyjsciowej potrzebujemy jedynie polowy tego napiecia wyjsciowego co w ukladzie z pojedyncym wzmacniaczem :) W praktyce u mnie dziala to tak ze przy takiej samej glosnosci uklad mostkowy grzeje sie mniej niz uklad z pojedynczym LMem. Jak widzisz uklady nie maja jakiegos wielkiego radiatora - sa jedynie przykrecone do obudowy - przy dlugim glosnym graniu na moich raczej pradozernych kolumnach powoduje to ze obudowa jest ciepla - ale nie goraca - spokojnie moge ja trzymac w rece :) A moze nie zrozumialem pytania i masz na mysli jakis inny problem z ta impedancja wyjsciowa ???



3. Nelson Pass nie popiera GC bo to dla niego konkurencja - wiec zrozumiala sprawa :) Ja niestety nie slyszalem zadnego wzmaka Passa (szkoda) wiec nie porownuje. I nie twierdze ze GC to jakis niewiadomo jaki wysoki High-End :) Podstawowa zaleta GC jest prostota i niewiarygodny wrecz stosunek prostoty do jakosci - to przekracza wszelkie normy DIY :) Nie zaprzeczam jednak ze biorac doskonale tranzysory wejsciowe i super tranzystory mocy, chodzby jakies MJL1302/3281 Motoroli mozemy otrzymac o wiele wiele lepsza konstrukcje :) ale problemem bedzie ze 90% ludzi potrafiacych poskladac klona nie bedzie w stanie takiego wzmaka odpalic a 99,9% nie bedzie w stanie uruchomic naprawde dobrej konstrukcji :)



Dla mnie symetryczny klon to nowe super odkrycie :) to pierwszy wzmak na scalakach ktory zagral lepiej niz wzmacniacz z Elektora z 95 roku :) a to naprawde udana konstrukcja :)

[ahaja]

ChUmI

Rozumiem , że żródła które podłączasz muszą mieć wyjścia symetryczne? Pytam bo jestem na etapie składania czegoś podobnego (opa1632 > 2LM3875 na kanał) ale z wejściem po RCA na opa1632.

Krzysztof

[foxad2000]

Witam



co sądzicie o użyciu rezystorów innych niż Telod w Gainclonie? Mam na myśli konkretnie Allan Bradley bezindukcyjne 0.5W,precyzyjne Tesle lub precyzyjne Vitrohm??



pozdrawiam

[łukasz]

etam na łatwizne wole spytac niz mam spier..... tylko dlatego pytam :) wieć podajta mi plis a watek ma kilka tyśiecy postów :) przegladalem juz go nie raz ale ja bym to czytał ze kilka dobrych dni :)





pzdr.Łukasz

[kubedes]

Łukasz>

a jak Ci podam nieprawidłowe i coś spalisz...

będzie na mnie?

Co?



Dla płytki Veterana:

R1=220R

R2=R3=22K

R4=680R



pzdr

[ChUmI]

ahaja ~ nie do konca bo stopien regulacji mam i tak niesymetryczny :( wiec wszystkie zrodla moga byc niesymetryczne ... ale czas tego rozwiazania jest bliski koncowi i juz nie moge sie doczekac kiedys bede mial tyle czasu zeby skonczyc regulacje wpelni symetryczna :) Napewno taki uklad z symetryzatorem na OPA1632 bedzie u Ciebei doskonale chodzil - daj znac jak ruszy :) a w jakiej konfiguracji bedziesz go skladal? jakie wzmocnienie na OPA a jakie na LM?

[dodo]

-> ChUmI



Ostatnie pytania ;)

1. Jaki jest poziom offsetu

2. Czy OPA nie grzeje się ? ( rozumiem ,że płytki Veterana )

3. Jak doszedłeś do wzmocnienia OPAx10 LMx 2 - znaczy czy były inne kombinacje ?



Być może , to , że LM pociągnął 1,5 Ohma wynika z niskiego zasilania 24V no i małego wzmocnienia

Na DIYaudio wątek o GCSS Passa czyba sam Pass uznał , że LM3875 nie bardzo się nadaje własnie , ze względu na możliwe problemy przy kolumnach 4 Ohma ( no ale to przy zasilaniu 30V )



Pass chyba poprostu niechętnie odnosi się do scalaków w torze sygnału ( nie przystoi Hi-End wytwórcy )

[namor]

>dodo

nie wiem czemu uwarzasz że LM w mostku widzą imp. 1,5 Ohm. Impedancja nie zmienia się i jest nadal 4 czy 8 Ohm, wzrasta jedynie niemal x2 maksymalna amplituda napięcia na obciążeniu przy nie zmienionej mocy wydzielającej się na każdym z LM

[łukasz]

dzieki ci bardzo :D pewnie bede mial dalej pytania to bede pytać :)



pzdr. Łukasz

[dodo]

namor ->

powiedzmy w skrócie , że jest to pewne uproszczenie

W zmostowanej applikacji (Rload 8ohm thermal dissipation ) dla każdego z chipów jest bowiem mniej więcej takie jak przy 4Ohm w wersji S-E

[ChUmI]

dodo ~



W miare skromnych mozliwosci chetnie odpowiadam na wszelkie pytanie wiec spokojnie mozesz pytac :)



1. Poziom offsetu jest rewelacyjny – mam rezystory z Elpodu o dokladnosci 0.01% 5ppm – najlepsze jakie robia – zrobilem sobie wczesniej pomiary tych rezystorow na analizarorze RLC WAYNE KERR 6440A i musze stwierdzic ze diabelnie dokladne sa !!! wiec roznice w poziomach offsetu pomiedzy oboma wzmacniaczami (dodatniego syganu i ujemnego) wynikaja chyba glownie z montazu mechanicznego – bo kostki mam z jednej serii produkcyjnej wiec nie sadze zeby byly pomiedzy nimi roznice :) Wiec tak – dla jednego kanalu mam bez obciazenia kolumnami i bez sygnalu wejsciowego DC offset na poziomie 3,5mV a dla drugiego kanalu ponizej 1mV !!! mysle ze to rewelacyjne wyniki bez DC servo :) absolutnie niemozliwe do osiagniecia w ukladach niestymetrycznych :)



2. OPA grzeje sie na normalnym poziomie – maja one jak wiadomo dosyc duzy prad spoczynkowy rzedu 15mA wiec same z siebie sa cieple :) przy mocnym wysterowaniu troszke sie ocieplaja ale na tyle ze jak sie je docisnie palcem to poprostu czuc ze sa cieple – nic wielkiego :)



3. Do wzmocnienie 20 razy doszedlem w ten sposob:



- mam trafa 2*19V co po wyprostowaniu daje okolo 26V – trafo jest 250W wiec przy odbieranej mocy rzedu 100-150W nie powinno to napiecie spasc ponizej 20-22V – wiec zalozylem ze spokojnie moge wymagac amplitudy 20V na wyjsciu wzmacniacza przy pelnym wysterowaniu.



- jak pisalem wczesniej mam dobre rezystory 1k wiec wymyslilem sobie ze wsadzajac tylko te rezystory do stopnia mocy dostene 4 prawie idealne koncowki (bufory pradowe) o wzmocnieniu 2 :) Ta prawie idealna symetria ukladow swietnie predysponowala je do symetrycznego wzmacniacza :) wiec tak poskladalem, sprawdzilem, dobrze zadzialalo i tak zostalo :)



- na koniec zostalo zapewnic dodatkowe 10x wzmocnienia co nie bylo trudne wsadzajac odpowiednie wartosci rezystorow do OPA1632 :) oczywiscie najpierw sprawdzilem czy OPA radzi sobie z taka amplituda syganu wyjsciowego – bez zadnego problemu przenosi nawet 13V amplitudy :) na obiazeniu 100ohm :) – ale uwaga bo wtedy sie juz bardzo zgrzal :)



Parametry szumowe LMa i OPA to dwa rozne swiaty wiec oplaca sie wzmacniac napiecie na OPA a prad na LMie :) tylko zeby OPA dawal rade wysterowac LMa pradowo – z tym nie ma problemu bo ma wyjsciowy Imax na poziomie 150mA wiec bardzo duzo :)))



Po poskladaniu calosci pojawily sie jednak problemy o ktorych pisalem :( pracopwal stabilnie ale bez obciazenia ... jak podlaczylem glosniki to wzbudzil sie na okolo 8MHz :( po dlugich bojach dopiero patent z dostawieniem rezystorow R3/R5 pomiedzy wejscia roznicowe LMow uspokoily wzmacniacz i tak do dzisiaj jest grzeczny :) i pracuje super stabilnie :) jak by sie cos dzialo to dam znac :)



Taka byla historia powstawanie ostateczniej konfiguracji. Wczesniej poskladalem kilka roznych klonow niesymetrycznych i robilem jakies proby z mostami i wlasnie dobre rezultaty po probach z mostkami zachecily mnie do przylozenia sie do wersjii calkiem symetrycznej :)



Jezeli chodzi o napedzanie niskiej impedancji to oczywiscie ze nie ma sesu zasilac uklad za wysokim napieciem :) a wzmocnienie nie ma tu kompletnie znaczenia :) bo po co ? – to jest prawo niezalezne czy mamy scalak czy tranzystory :) dla niskiej impedancji juz male zmiany napiecia na obciazeniu daja duze zmiany pradu plynacego przez obciazenie (duza moc) no i tym samym pradu plynacego przez wzmacniacz, a prad razy napiecie ktore na tym wzmacniaczu zostaje daje nam moc tracona na elektronice wzmacniacza – w naszym przypadku na LMie :( gdy zasilamy nizszym napieciem to przy takim samym napieciu i mocy na obciazeniu mamy mniejsza moc tracona w ukladzie. Oczywiscie ze nie mozna zejsc z napieciem za nisko bo bedziemy mieli problemy z dostarczeniem mocy na wyzsza impedancje :) mysle ze nie przypadkowo wszedzie zalecane jest trafo na okolo 22V do ukladow niesymetrycznych i 18-20 do ukladow symetrycznych – moim zdaniem to wyglada na optymalne, universalne warunki pracy dla szerokiej gamy impedancji obciazenia :) 20V amplitudy to 40V dla mostka – teoretycznie nie biorac pod uwage wydajnosci pradowej to 400W dla obciazenia 2ohmy i 100W dla 8 ohmow – mysle ze wystarczajaco – oczywiscie to tylko teoria :) Nie chce sie za bardzo rozpisywac bo to przeciez najprostrza teoria elektroniki chociaz i tak juz za duzo napisalem :)



A Pass ... no coz zrozumiale ze nie bedzie reklamowal scalakow za grosze jezeli sam produkuje wysokiej klasy wzmaki na elementach dyskretnych :) To tak jak nigdy Mark Levinson nie wsadzi LMow do swoich koncowek majac opracowane super odjechane konstrukcje na najlepszych dostepnych tranzystorach mocy :)

[ChUmI]

namor ~



z ta niezmieniona moca na kazdym z LMow w mostku to nie jest tak do konca :) zauwaz ze prad w obwodzie mostka rosnie dwa razy szybciej w funkcji amplitudy napiecia wyjsciowego pojedynczego LMa niz w ukladzie niesymetrycznym. Inaczej mowiac dla takiego samego pradu plynacego przez obciazenie na ukladach w mostku zostaje dwa razy wiecej napiecia niz na ukladzie w konfiguracji niesymetrycznej - co powoduje ze moc na nim tracona jest 4 krotnie wieksza :)



a z tym ze uklady w mostku widza dwa razy mniejsza impedancje kazdy to tak dokladnie jest :) zauwaz ze wyjsciowa impedancja to stosunek zmian wyjsciowego napiecia do zmian wyjsciowego pradu - prawo Ohma - zadna magia :) a zauwaz ze jezeli dla mostka takie same zmiany napiecia wyjsciowego na jednym scalaku powoduja dwa razy wieksze zmiany pradu w stosunku do zmian u ukladzie niesymetrycznym to znaczy ze widziana impedancja wyjsciowa dla jednej kostki mostka jest dwa razy niejsza :) tak czy nie ? :)

[dodo]

-> ChUmI



dalszy ciąg pytań :)))



- te zwijanie foliowe kondy przy postku co to jest ( wygląda jak Audio Note Silver Cap ;) )?

- czy na opa masz oddzielne odczepy w tym mniejszym trafo czy bierzesz przed mostkiem dla LM ( już się pogubiłem w tej plontaninie kabli )



- THD dla OPA wygląda pięknie przy wzmocnieniu 2 a jak wygląda przy wzmocnieniu 20 ?



- jakoś utrwaliłem sobie , że w mostkowej aplikacji sparowanie rezystorów w sprzeżeniu nie jest krytycznym parametrem w odróżnieniu do do aplikacji równoległej



- czy wysokie tony na tym symetrycznym GC też mają taki nalot mocno pokreślonych sybilantów

( mam aplikację PD z premium częściami ) i ta sygnatura dźwięku nie bardzo mi odpowiada , toteż szukam czegoś innego mając do dyspozycji 4 komplety :)



Sorry , że zadaję te wszystkie pytania , ale pomyślałem , że może da się odpuścić ten OPA i wzmocnić napięcie max na Alephu P1.7 i dalej z wyjścia zbalansowanego dać twoją aplikację LM w mostku :)





Patrzałeś może co dzieje się po wylutowaniu tego 100pF z sprzeżenia LM ?

Swoją drogą strasznie dużo tu filtralcji "przeciwzakłóceniowej" ( przed OPA , za OPA ) w sprzężeniu LM

a przecież obudowa szczelnie zamknięta
