GAINCLONE

[ted125]

Jeśli mogę swoje 3 grosze to, jeśli chdzi o masę to połączyłem ją z potka bezpośrednio do gniazda w obudowie starego Technicsa które nie jest izolowane i ma wspólną masę dla wejść R i L ,nie ma żdnego brumu ani szumu,zdjęcie pod tym wątkowym ,ładnym, ale z siecią dosłownie kabelków,to jest problem,antoś już sie wypowiedział,podzielam jego uwagi,pozdrawiam przy okazji!

[Lt_Bri]

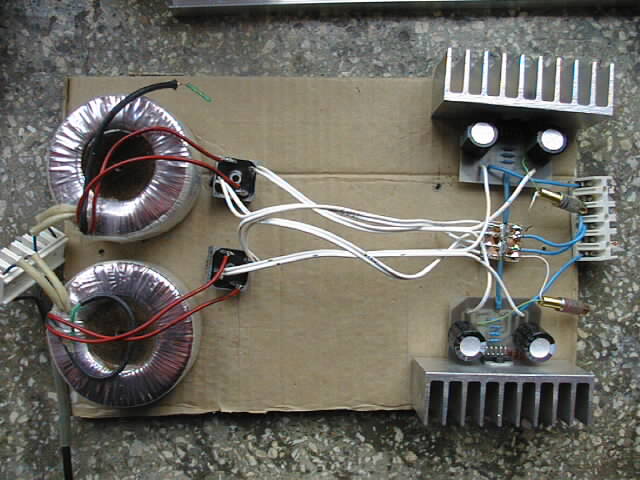

Zamieszczę parę zdjęć z dzisiejszych walk z GC na LM3875T (leżą już od ponad dwóch lat polutowane płyteczki, więc zachciało się klonika odpalić).



Opis użytych elementów:



płytki - od rekina (pierwotne wersje)

kondensatory - ROE 1000uF/63V (jutro-pojutrze panasoniki FC zbocznikowane jakąś wima MKP czy coś w ten klimat)

rezystorki - najzwyklejsze elpod

mostki prostownicze 25A400V z motoroli (ni chce mi się na pojedynczych diodach robic ;) )

okablowanie - to co widać (na czas testów, później coś lepszego będzie).

transformatory - tymczasówki kupione po 8zł/szt., 100VA 2x 23,5V - połączone szeregowo po stronie pierwotnej, po stronie wtórnej nie używam środkowego odczepu (nie są najlepszej jakości, dlatego trzymam je tak daleko od płytek, są podobierane w pary, najlepsze jakie dało się podobierać z 15sztuk...).









A teraz o próbach:



Na początek połączyłem to tak jak na tych zdjęciach, czyli wszystkie masy w jednym punkcie.



Brum, ale nieduży, trochę delikatnego szumu, czasem jakąś radiostację było słychać (po przystawieniu ucha do wysokotonowca, ale tylko w jednym kanale?).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

Masa sygnału przeniesiona na pcb (tam gdzie pod nią jest miejsce).



Brum, dodatkowo zauważyłem że przy kręceniu potencjometrem (na próbę do gnizda słuchawkowego w cedeku podpięte) coś nieciekawego zaczyna się dziać (nawet przy braku sygnału) od 3/4 głośności.



Brumi przedewszystkim przy odpiętym źródle, po podpięciu przestaje (poza sytuacją opisaną jak wyżej).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

Masa idąca do głośników przeniesiona na pcb.



Zaczynają się dziać ostre jaja, gigantyczny brum, zagłuszający sygnał, o dziwo znikający przy połączeniu kanalow (od strony wejścia) na odwrót...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

Masy zasilania (idące od mostków BY261-400 z Motoroli, szt. 2) przeniesione na pcb, wzmacniacz zachowuje się tak jak na początku i w drugim przypadku.

Robię parę prób z innymi źródłami (dvd i jakiś przenośny cedek zasilany z baterii).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mateusz_W]

trzeba by to zapuszkować

[Lt_Bri]

Transformatory, czy wzmacniacz?



Bo wzmacniacz idzie do człowieka który sobie zrobi do niego drewnianą (koniecznie...) skrzynkę, a z trafami chyba nie ma sensu się bawić, bo za jakiś czas kupi sobie jakieś pojedyncze 400VA lepszej jakości (tzn. do audio, na zamówienie).



A i jeszcze jedna sprawa, przydźwięk się odrobinę zmniejsza kiedy dotknąć ręką radiatorów (na radiatorach jest - zasilania z tego co pamiętam).

[Peter Daniel]

Czy cos sie zmienia jesli radiatory podlaczysz do masy?

[porlick]

Kolega wcześniej napisał: "(na radiatorach jest - zasilania z tego co pamiętam)."



>Czy cos sie zmienia jesli radiatory podlaczysz do masy?



Ujemna gałąź zasilania wylatuje w powietrze.

[Peter Daniel]

Rzeczywiscie, wersja T. To co by bylo gdyby kolega uzyl podkladki i uziemnil radiator?

[Lt_Bri]

W tym akurat egzemplarzu musi zostać LM3875T (i to koniecznie T a nie TF) bezpośrednio podpięty do radiatora.

Inna sprawa że to chyba nie radiator robi problemy?



Przed chwilą polutowałem to trochę podobnie jak na rysunku ktory kiedyś zamieścił Bartek1.

Przydźwięk nadal jest.



Jest też coś o czym zapomniałem wcześniej wspomnieć, jeżeli nie ma podpiętych kabli sygnałowych to po paru sekundach pojawia się narastający przydźwięk,po jakichś 20 sekundach jest już bardzo głośny (i dalej narasta).



Problemy z przydźwiękiem miałemteż przy LM3886, ale tam dawało się przydźwięk sprowadzić do poziomu cichszego niż w nie uziemionym creeku 4330mk2 (ale mimo to i tak minimalnie głośniejszy niż w creeku podpiętym do grzejnika;)).



Rysunek który zamieszczał Bartek1i zdjęcie jak to teraz wygląda (czyli trochę jak na tym rysunku):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

przepraszam, miało być to zdjęcie (a nie elwika z "martwym" grotem ;) )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Nie rozumiem uporu, dlaczego LM musi mieć kontakt z radiatorem ? Mika lub silikon nie zaszkodzi.

Potencjometr można podpiąć odwrotnie, tzn. suwak do RCA zamiast do LM.

[Peter Daniel]

Masy wydaja sie byc prowadzone prawidlowo, przynajmniej w jednym z przykladow. Nie nalezy wiec wykluczyc ze problem z przydzwiekiem jest wlasnie spowodowany polaczeniem zasilania z radiatorem, ktory byc moze dziala jako antena i mysle, ze warto byloby sprobowac polaczyc go z masa.

[spawel]

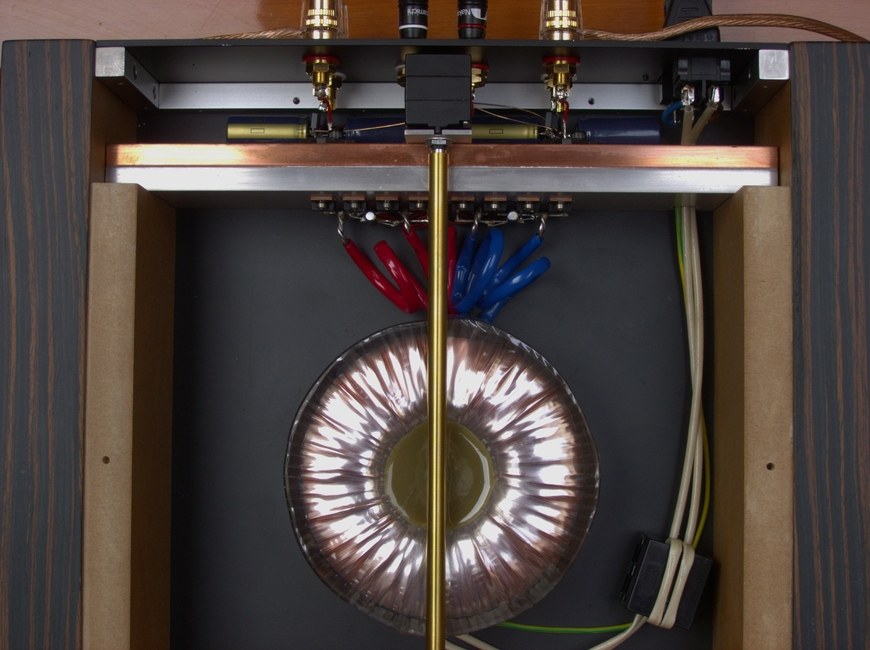

a oto mój GC

krytykujcie, jestem na to gotów ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

spawel, rewelka jeden z lepszych jakie widzialem. Jak GC gra z Jamo Classic 8 ?

Mógłbyś wkleic fotkę tych kolumn ?

Pytam, bo kumpel miał chyba ten model(albo10?)

W każdym razie z dwoma 20cm na basie zdaje się.



Pozdrawiam

[adik]

Chyba nie ma co krytykowac, chłopie, dobra robota!

[kobayashi]

spawel>



Jeśli gra tak, jak wygląda, to jest czego posłuchać :)

A jest?



P.S. Po co Ci te cewki powietrzne na wtórnym transformatora? ;)

[NeC]

spawel zdradz jakich częsci użyłeś, i co to za tajemniczy potek;)

[skrzypek]

>spawel



super robota, tylko tochę jej szkoda, bo nie użyłeś lepszych komponentów,

gainclone nie toleruje kompromisów w tym względzie i niestety to słychać

[Lt_Bri]

-->terminus, no niestety, kolega bardzo nalega na LM3875T (od biedy może być 3876/3886 ale też koniecznie T a nie TF) przykręcony bezposrednio (tzn. tylko przez pastę) do radiatora.

Ja osobiscie wersji T używam tylko wtedy jak bardzo tanio trafię (np. LM3886T za 8zł/szt.), a tak staram się zawsze wersje TF stosować (ale przy LM3886 niezależnie czy jest TF czy T bezpośrednio podczepione do radiatora, to tych problemów prawie nie ma...).







-->Peter Daniel, piszesz iz "Masy wydaja sie byc prowadzone prawidlowo, przynajmniej w jednym z przykladow", o który dokładnie chodzi?



Zastanawiam się czy masy nie wziąść z transformatora zamiast z mostków (choć osobiście wolę z mostków).

[shark700]

->Spawel

W końcu normaly GC zrobiony zgodnie ze sztuką, pokaż zdjęcia z przodu.

[arczar]

Co masz na boczkach?Heban?Czy popprostu fornir hebanowy albo cuś?Powiedz gdzie to cos kupiłes niezależnie od tego co to jest tak do końca

[karbidoczaszka]

Spawel

Odwaliłeś kawał niezłej roboty. Mam nadzieję, że gra tak jak wygląda.

Pozdrawiam i gratuluję.

[spawel]

no dobra, coś napiszę bo dużo pytań



lancaster

jamo classic to nic rewelacyjnego, brak mi dobrej średnicy

bas jest, te kolumny dają dużo mięcha, więc nawet gdyby GC był w bas ubogi to te kolumny to wyrównają

fotkę mogę Ci da na priva, (tylko muszę zrobic) bo to nie ten temat i mnie zjedzą za śmiecenie



kobayashi

moim zdaniem (no właśnie, moim) to gra dobrze ale chętnie bym go skonfrontował z jakimś innym GC na lepszych kolumnach, może ktoś z poznania jest chętny?

co do tych cewek, hmm nie wiem czy dobrze zrobiłem, 2 funkcje: filtrowanie i zapas druta. Ale zawsze moge to wyciąć



NeC

LM z sampli

trafo 450VA 2x x20V pełna wersja audio

panasonic 1500uF FC (kompromis)

rezystory Caddock i Riken

diody MUR860

potek Noble

okablowanie: zasilanie kynar - wiązka, sygnał sonus oliva srebro, wyjście kynar, czekam na Cardasa, wymienię 2 ostatnie elementy

gniazda, terminale jak widać , tanie i solidne :-)



skrzypek

masz na myśli kondensatory?

jak się znajdzie chętny w Poznaniu coby mi zademonstrować wyższość BG to się zastanowię

jak pisałem wcześniej chętnie się spotkam w jakiś weekend i przy piwku porównam inne wykonania



shark700

i tu jest mały problem, bo przód się dopiero robi, ale zdradzę że bedzie z MDFu malowanego na czarno lakierem połysk, pośrodku wielka gałka toczona z aluminium malowana w kolorze frontu, od spodu będzie podświetlona czerwona diodą

jak tylko będzie gotowy to zamieszczę zdjęcia

przy wykonaniu obudowy korzystam z uprzejmosci wielu znajomych stąd oszczędzam na kosztach ale robota się wlecze



ariel616

boki są z MDFu oklejone hebanem modyfikowanym, lakier mat

spód, góra i tył to aluminium malowane na czarno mat

[skrzypek]

jeszcze chciałem coś dodać, kiedys juz wspominałem o pot..

..nie chce mówić, że noble jest zły, bo nie, ale w konfrontacji z tkd jest lipny.. mało powiedziane .. miałem tego noble, wymieniłem i różnica kolosalna, średnicę lepszą zyskasz stosujac BG N 100uF przy scalaku, a dwa STD 1000uF na mostki dodadza energii i troche stonują wysokie

przerabiałem u siebie, polecam

pozdr

[antos]

spawel >



Świetna robota! Uczta się ludziska;-)!!!



Napisz jak GC radzi sobie z tymi 4 ohmowymi kolumienkami.

[Peter Daniel]

Skrzypek nie przesadzaj z ta "kolosalna roznica". W kazdej chwili moge wstawic u siebie Nobla i nawet w porownaniu z Placette roznica nie bedzie kolosalna.

[skrzypek]

Jeśli przedtem na Noblu nie byłem w stanie słuchać, to z TKD jest to inny wzmacniacz. Prawdopodobnie równie dobrze lub lepiej będzie z placette. Podłączałem też pre P1 passa i było inaczej niż na potku, w tym układzie niekoniecznie lepiej. Słuchanie na noblu i na tkd to dwa inne światy, tu da sie słuchac, a tam nie jest to przyjemne. Mogę sie zgodzic na to żeby powiedzieć, że różnica jest duża. :)

[Lt_Bri]

Z GC na LM3875T bojów ciąg dalszy :)



Dodałem potek, jakiś niedrogi (niestety liniowy) niebieski Bourns 10k, podczepiłem go tak jak na tym schemacie:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Brum jak był tak pozostał, może minimalnie się zmniejszył, cały czas (tak jak przedtem) słychać cichy szum (a w zasadzie "bzyk") w wysokotonowcach.



Jeżeli zwiększać głośność(czy to przy odpiętym źródle, czy z podpiętym) to w pewnym momencie "bzyk" znika i jest w porządku, ale jeżeli jeszcze trochę zwiększyć głośność, to pojawia się bardzo głośny brum.



Przy okazji "nowe" (dla mnie - jeżeli chodzi o zabawę z GC) zjawisko, przy zbliżaniu ręki do kabelków sygnałowych pojawia się brum (na LM3886 czy sygnałowe były ekranowane czy też nie, taki efekt nigdy nie występował), zanim przylutowałem potka nic takiego się nie działo...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
