GAINCLONE

[krzysieklysy]

Do ahaja Dziekuje bardzo wlasnie o to mi chodzilo :) tak wiec przystepuje do zakupienia trafka i bede informowal z postepem pracy obudowe juz w prawdzie mam drzewo egzotyczne :D Dobrze ze sa fora na ktorych mozna dowiedziec sie ciekawych rzeczy Pozdrawiam krzysztof

[antos]

Odnośnie pierwszego zdjęcia ze zle polutowanymi kondkami.... to nie widzę rezystora 22k od ósmej do trzeciej nózki. Chyba że jest pod spodem....rezystor RF (220R ten widoczny na wprost) nie jest tutaj konieczny...

[antos]

Poprawnie wlutowane rezystorki są na zdjęciu poniżej ...tak więc przy LM rezzystor 22K od ósmej nóżki do trzeciej. Rikken ten niebieski dobrze, obok powinien być 22K i wejsciowy 220R (opcjonalnie może go nie być tak jak u Petera.

[Peter Daniel]

Wszystkie informacje odnosnie budowy GC mozna zalezc tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do tlumaczeniu mozna uzyc online translator:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Aby zobaczyc zdjecia nalezy zarejestrowac sie na forum diyAudio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

kolega może mieć problem z przelutowaniem 22k bo pewnie poucinał nogi....nawiasem mówiąc trzeba uważac na Caddocka bo bardzo łatwo urwać mu nogi.

[krzysieklysy]

Witam wlasnie biore sie za przelutowanie tych rezystorow a nog nie podcinalem :) to ostateczna wersja jak wysglada w ktore miejsca mam je przylutowac ?

[Peter Daniel]

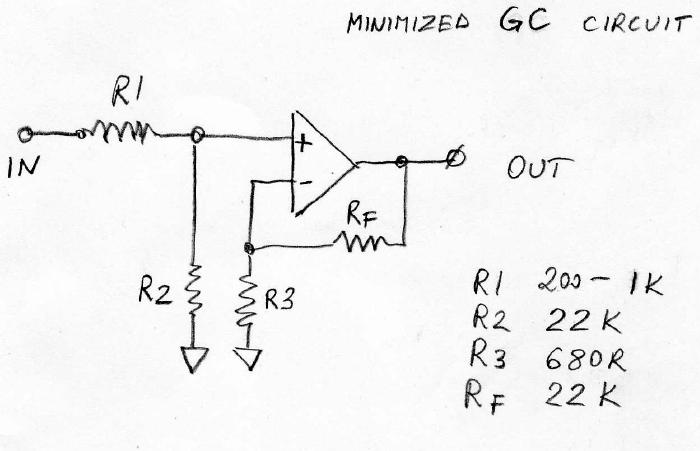

Rezystory wg schematu. Rf albo w miejscu oznaczonym Rf lub bezposrednio do nozek LM3875 jak na zdjeciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieklysy]

Ok dziekuje za info wlasnie tak wykonalem :) pozdrawiam

[raczer]

do tłumaczenia polecam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) można tam wpisać adres strony i tłumaczenie jest "w locie". Po prostu rewelacja. Chociaż jak języki mają zupełnie inaczej zbudowane gramatyki, to wychodzą jaja ;)



Mam głupie pytanie (pewnie już wielu zadawało): jeśli najczęściej stosuje się typową wartość rezystora NFB, to czemu nie ma wersji, gdzie jest on wbudowany w układ? Byłby najbliżej, dokładnie taki jak trzeba, i dokładnie tam gdzie trzeba...



Drugie pytanko jest praktyczne: jedna z końcówek generuje specyficzny szum przy niektórych częstotliwościach (niski bas, wyższy bas/niska średnica), jakby delikatne trzeszczenie. Dość słyszalne i trochę denerwuje :( Zamieniałem trafa, mostki, kondensatory, kable, głośniki, i wpływ tych elementów wykluczam. Czyli prawdopodobnie same LM-y, albo kabelki LM->gniazda. Na próbę przyłożyłem 1uF z wyjścia OUT do masy i efekt prawie znika. O co chodzi? Czy ktoś miał podobny problem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Byc moze uklad sie wzbudza, mozna sprobowac maly kondensator pomiedzy oboma wejsciami jak w opisie tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[minek6]

Panowie mam Pytanie.

Możliwe jest ze trafo 400W 2x22V jest w stanie spalić diody mur860( 8A)?



Mianowicie miałem wczoraj taki epizod.



Słuchałem muzyki chyba 4 godzinę i wyłączyłem wzmacniacz na chwilkę i po powtórnym włączeniu zobaczyłem dymek wydobywający sie z obudowy.

Po rozkręceniu i pomiarze okazuje sie ze 4 skrajne diody układu sie popaliły.

Trafo nie podłączone przez softstart ale 1,5 roku słuchałem bez i nigdy nie było problemów.

Wiec Jezeli trafo ma Prad znamionowy ok 18A,a pojedyncza dioda Pz=8A to moze lepiej zastosować diody o wiekszym nat np. VISHAY FES16BT?

Jak to jest czy przy przejsciu prądu przez pierwsze diody w torze prąd trafa nie przekracza max prądu diody?

[neodom]

To nie tak , trafo ma podane wartosci pradu jakie moze maxymalnie pobrac urzadzenie do owego trafa podlaczone . Transformator sam z siebie nie daje tych Amperow w uklad . To uklad sobie pobiera tyle ile chce . Moze kurz cos zwarl , moze kondensator dostal zwarcia a moze dioda byla najslabszym ogniwem i umarla .

[wovo]

normalna sprawa ... udar podczas załaczenia. polecam po wymienieniu diod wstawić układ tzw. soft startu.

[minek6]

Chodziło mi o wartośc natężenia prądu przy starcie bo zanim układ zajarzy i sie nałduje to cała siła prądu uderza w pierwsze z rzędu diody i moze spowodować wypalenie.

Chyba jedynym wyjsciem będzie soft start, chociaż wydawało mi sie ze układ przyjmujcy w torze ładunek rzedu 1000uf( np.bg lub fc)nie spowoduje takiej sytuacji.

Wymienie wszystkie diody na VISHAY'a i zobczymy co bedzie.

A co do soft startu to tez musi być "jakościowy" bo wydaje mi sie ze te elementy a zwłaszcza rezystory hamujące prąd w tym softstarcie za 20 zł nie przyczynią sie do poprawy tylko pogorszą jakość.

A nie ma innego sposobu na ograniczenie prądu udarowego trafa??

[adik]

W jakis posób te rezystory miały by pogorszyć jakość? Działają przes powiedzmy 2 sekundy, potem sprawą zajmuje się przekaźnik. Wybierz moduł z dobrym przekaźnikiem, np Schrack. Jakość mogą tracić właśnie diody, smagane udarami przy włączaniu.

[Peter Daniel]

Nie wiem co sie dzieje w Twoim przypadku, ale zbudowalem ponad 50 GC z trafem 400VA i nigdy nie bylo problemu z udarem czy paleniem diod (nawet po 5 latach uzytkowania). Soft startu nigdy nie uzywalem, poza tym, pobor pradu w stanie spoczynku jest tak niski ze wzmacniacza wylaczac nie potrzeba.

[Basill]

Ja też mam GC z trafem 400VA i nic dziwnego się nie dzieje.

[minek6]

Wyłączam wzmacniacz bo zasilam go z jednego gniazdka razem z oswietleniem halogenowym i za każdym razem jak wzmacniacz był włączony i zapalałem światło to w głośnikach przez ok 5-6 sekund słychać było gasnace brumienie.A jak najpierw zapalam swiatło a póżniej gc to jest ok.

Czy wedle Twojej sugestii kolego Adik soft start po skonczeniu swojego zadania (ograniczenie udaru)

doprowadza napiecie bezposrednio z sieci czy jakis element jeszcze jest w torze do trafa który działa cały czas?

Pytam bo wydałem duzo pieniędzy na kable i na rozdzielacz i działa super a nie chciałbym zeby mój gainclone zmienił sposób grania i wpłynął na efekt do którego sie przyzwyczaiłem i i pasuje mi w 100 %.

[drzejk0b]

Potwierdzam to co powiedział adik. Najpierw prąd płynie przez rezystory a po 2-3s płynie już tylko przez przekaźnik także żadnego negatwynego wpływu nie będzie.

[antos]

Przyłączam się do opini posiadaczy traf 400VA :-) u mnie ani razu nic podobnego nie wystąpiło.



Owszem jeden raz ale to na trafie 800VA za któryms razem...nie wiem nie znam się ...gdybając delikatnie to może coś nie tak z instalacją sieciową....





tak zupełnie na marginesie....dostałem nowy kit z Kanady:-) i jestem w szoku bo myslałem że wiem wszystko o GC..... nie wiem co się stało ten obecny gra o jak to mówią zajeb...muszę się osłuchać to napisze coś więcej...zaprosiłem Sharka ....będzie za 10 min....;-)

[neodom]

Antos , a wczesniej jak robiles gc ? Nie z czesci od Petera ?

[Peter Daniel]

W obecnym kicie plytki sa inne: nie gold plated jak kiedys, co wymagalo dodatkowej powloki niklowej a jedynie traktowane przez gold immersion i tylko w miejscach padow (obecny wymog ze wzgledu na normy pb free). Takze chips sa w wersji pb free, ale jak porownywalem (chipy) to nie odczulem wiekszej roznicy.

[antos]

Peter Daniel, 19 Paź 2008, 21:54



>W obecnym kicie plytki sa inne: nie gold plated jak kiedys, co wymagalo dodatkowej powloki niklowej

>a jedynie traktowane przez gold immersion i tylko w miejscach padow (obecny wymog ze wzgledu na

>normy pb free). Takze chips sa w wersji pb free, ale jak porownywalem (chipy) to nie odczulem

>wiekszej roznicy.





Zamówiłem nowy kit ze względu na fakt że poprzednie płyki były lekko;-) sfatygowane z powodu natrętnego grzebactwa :-)

Miałem tutaj okazje porównać nowy kit ze starym premium. Na pierwszy rzut oka widać małe różnice, tzn. LM ma ciemny napis, metal na diodach jest jasniejszy pewnie są pb free no i płytki są w innym kolorze.

wymieniłem płytki, rezystory, diody i kabelek sygnałowy na Cardas 29ga (dzięki Peter! :-). Wrażenie ... całkowitego odmulenia dzwięku, poprawa w zakresie mikro i makrodynamiki najbardziej zyskała góra, nawet mój zamulony tuner gra fajną górą. Zmiana jest na tyle duża że do łask wrócił NOS dac który grał u mnie lekko wycofaną górą, teraz poprostu lepiej się zgrywa z systemem niż Sony jest jakoś bardziej naturalnie...

Ładnie słychać zmiany okablowania czyli to co misie lubią najbardziej:-) W zasadzie nie spodziewałem się zmian przecie to te same części i nie pierwszy GC....

[Peter Daniel]

Tak, diody tez sa teraz pb free.

[naprawiak]

czy pomiędzy układami na PCB a P2P Gainclone'a, istnieje różnica w brzmieniu? jakaś konkretna.... ?

[shark700]

And the winner is Shigaklon->Belkin->NOSDAC->Pasywka->GC czyli minimalizm i jak najmniej wnoszące kabelki.

Jednak muszę wyrazić swoją dezaprobatę dla zbytniego odchudzenia dźwięku w takim zestawieniu.

Przydała by się lampka typu 6SN7->300B->GM70.



Ciekawie zagrał też Sony->pre NAD (regulacje)->1,8m Belkina->GC takie zestawienie w niektórych nagraniach gdzie potrzebna jest większa potęga i ciężar w dźwięku wygrywa z zestawieniem NO1, aczkolwiek dynamika w skali mikro, brak podkolorowań, kultura, wyrafinowanie (tak nie boję się urzyć tego słowa), budowa sceny, a co najważniejsze przyjemność słuchania stoi po stronie zestawu NO1.



Osobny akapit dla realizatorów nagrań w takich powiedzmy dość przejrzystych systemach słychać jak bardzo im się nie chce.

Rozumiem teraz ludzi, którzy przedkładają przyjemność słuchania nad techniczne dywagacje "co jest lepsze lampa czy tranzystor", 16bitów czy 24 itd.

[kolczas]

Co lepiej skonstruować?

Klona z podwójnymi równolegle podłączonymi LM3875 czy LM3886? Jak dotąd nikt mi podpowiedział, czyżby nikt tego nie porównał. Czy takie np LM3875 w wersji równoległej będę tak energooszczędne (mam na myśli zimne radiatory i niskie zużycie energii) jak pojedynczy LM3875?



W zrobionym już klonie na LM3875 też (jak poprzednicy) włożyłem BC Components i jest jednak lepiej niż FC - przede wszystkim wypełnienie na przełomie średnich i basów się poprawiło. Ale namieszałem bo też jest BG STD i Elna Cerafine. BG STD miałem już wcześniej przy mosku i co prawda dodały nieco basów, ale tak długo jak FC 1200uF/35V stały przy LM cierpiałem na brak wypełnienia niską średnicą.



BG STD 470uF/50V przy mostku

Cerafine 47uF/50V przy samym LM

BC 470uF/50V na płytce z LM

[adigrzelczak]

Witam.

Mam pytanie z troche innej beczki ale do Gainclone;) Gdzie można kupić przedłużacze do potencjometrów?

[Piotr 14]

Mam pytanie, czy można gdzieś kupić płytki drukowane do GainClone?

[kolczas]

>Mam pytanie z troche innej beczki ale do Gainclone;) Gdzie można kupić przedłużacze do

>potencjometrów?



A nie można prościej?

rurka aluminiowa, otworek wiertłem 3,5 w rurce, potem wkładamy końcówkę potencjometru w rurkę i raz wiertło 3,5. Potem śrubka, podkładka i nakrętka.
