GAINCLONE

[arturp]

I to się nazywa treściwa wypowiedź . Dzięki Molibden .

[Molibden]

>uniwersum, 13 Kwi 2009, 18:23

>[...] Brzmiało to średnio, ewidentnie czegoś brakowało, a w dodatku było jakieś takie bardzo

>ostre i [...]



Niektóre kondensatory elektrolityczne w zasilaniu na początku dają taki wyraźny efekt i 20 min. to a mało by się uformowały, więc nie dziwię się tym wrażeniom. Niektóre muszą pograć przynajmniej kilkanaście, kilkadziesiąt godzin i wtedy to znika. Dołożenie BG momentalnie skompensowało ten efekt bo one od początku mają przeciestawny charakter który zmienia się w drugą stronę.

[uniwersum]

Co do odczekiwania to jak najbardziej mogę się zgodzić. Im dłużej słucham tym bardziej mi się podoba. Powiedzmy, że czekam aż wszystko się "wygrzeje" i uformuje. Natomiast zawsze zastanawiałem się, czy nie jest to kwestia nie tyle wygrzewania, ile przyzwyczajenia do danego rodzaju dźwięku... wiadomo, zazwyczaj najbardziej podoba się nam to, do czego jesteśmy przyzwyczajeni.

[arturp]

uniwersum ,

mam podobne obawy dlatego zawsze słucham kilku wzmacniaczy i porównuję . Dbam aby słuch nie przyzwyczaił się do jednego brzmienia ;p

[nowy clonowy]

Witam wszystkich forumowiczów. Złożyłem w końcu własnego klona i ruszył za pierwszym razem. Sukces o tyle duży dla mnie bo nie jestem elektronikiem. Przypadkowo trafiłem na wasze forum i po prawie roku czytania i kompletowania części mam już efekt końcowy. Mam też problem. Mianowicie 45V +- po wyprostowaniu. Mostki na 8 x mur860, trafo 2x24V (miernik pokazuje 25V). Proszę o pomoc. Czy tak duże napięcie zasilania będzie bardzo szkodziło układom?

[jozefkania]

Eee... Chyba źle miernik przyłożyłeś. Nie możliwe, żeby tak wzrosło. Powinno po wyprostowaniu wynosić około 34V.

[nowy clonowy]

Też podejrzewam że źle mierze bo połączenia są prawidłowe. Inaczej wcale nie działałoby. Miernik kosztował całe 7zł robiony przez żółte rączki. Postaram się o inny i powtórzę. W każdym razie gra i to bardzo ładnie. (teraz laicko - pomiarów dokonywać pod obciążeniem czy bez?)Dzięki za odpowiedź

[ted125]

Skoro obawiasz sie zawyżonego napiecia to sprawdż sobie bez obciążenia,ale równiez nic nie stoi na przeszkodzie abys sobie sprawdził,o ile to nie jest kłopotliwe,podczas obciążenia,dla swojej ciekawości i doświadczenia.Bez obciązenia jest tym meritim problemu jakim jest krytycza dopuszczalność napięcia zasilania LM-ma.

[raczer]

Taka ciekawostka, dałem na wyjściu GC oporniki 2R2 5W i jestem w małym szoku :O

Wiem że to lamerstwo, ale kieruję się intuicją i chciałem obniżyć DF, bo coś mi mówiło że to pozwoli Paradigmom rozwinąć skrzydła. Najkrócej mógłbym opisać dźwięk jako... lampowy, po prostu piękny. Stereofonia, rozdzielczość, wybrzmienia takie, że trudno oderwać się od słuchania. Odkrywam muzykę na nowo. Zdaje się, że w takich przypadkach charakterystyka jest lekko odkształcona zgodnie z modułem impedancji, co nawet słychać, ale mi to nie przeszkadza. Wręcz przeciwnie, zakres 100-300Hz na który jestem szczególnie wyczulony, jest bardziej delikatny i nie zamula reszty, bas jest poluzowany i miękki, ale za to ma bardziej czytelne barwy, a góra jest dynamiczna, pięknie rozświetlona i wcale nie męcząca. Średnica kapitalna, mocna, nośna, selektywna. W ogóle to dźwięk jakiego zawsze szukałem, delikatny i dynamiczny zarazem, pełen polotu i swobody, pokazujący piękno muzyki i pozbawiony brutalności nowoczesnych tranzystorowców. Czyżby wysoki DF był największym wrogiem muzyki? Ciągle się zastanawiam.

To wszystko nie pojawia się od razu, ale po małej rozgrzewce, podobnie jak w lampie ;) Chociaż oporniki nie grzeją się. Myślę o tym żeby kupić jakieś lepsze, większej mocy, może Mills? Spróbuję też różne wartości.

A może LM3875 po prostu nie gra dobrze z 4-omowymi głośnikami, i dopiero teraz kiedy ma łatwiejsze obciążenie pokazał swoje możliwości?

[morris]

Jeżeli zaraz na wyjściu LM'a to niekoniecznie sam DF.........Dodanie takiego rzeystora powoduje że opamp pracuje w konfortowych warunkach- jest "odizolowany" od tego czego nie lubią opampy najbardziej- pojemności(w tym wypadku kabli ) na wyjśćiu. Jeżeli moja hipoteza była by prawdziwa to można poeksperymentować z wartością rezystora i trochę zjechać w dół z wartośćią(wtedy bas moze byłby "twardszy")...ale jak zawsze eksperyment i jeszcze raz eksperyment...

[raczer]

Dzięki morris, o pojemności nie pomyślałem, czy rzeczywiście ma to aż takie znaczenie... być może. Charakter dźwięku zmienił się kompletnie. A czy nie jest też tak, że rezystor upośledza działanie NFB a przez to osłabia kontrolę i tłumienie głośników?

[Krawiec]

Witam wszystkich urzytkownikow GainClona

sluchajcie mam taki problem, przy sredniej i wyzszej glosnosci jaka otrzymuje Gainclone np. od odtwarzacza CD, komputera itp. jest ok ale jak chce czegos posluchac cicho lub naprawde cicho to wzmacniacz sie dlawi i w glosnikach cos tam slychac ale przerywa.

Temat Gainclone sledze od dluzszego czasu i 2/3 (+/-) postow przeczytane :-) i nie znalazlem odpowiedzi na moj problem, moze macie jakies sugestie.



Z gory dziekuje i pozdrawiam Krawiec



Wersja mojej plytki, kondensatory Panasoniki i Elpody 0,1% 25ppm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

Dziwne. U mnie nigdy nie przerywało. A też często słucham po cichu.



Podejrzewam jakieś luzy we wtykach RCA.

[Krawiec]

To nie RCA, w szukaniu przyczyny 100% lutow zostalo przelutowanych.

[Krawiec]

Nie dajac za wygrana siedzialem nad nim i zrobilem, jedynym sposobem aby wzmacniacz zagral pieknie i nie przerywal na niskich glosnosciach bylo wymontowanie R1 220ohm na torze sygnalu.



Pozdrawiam Krawiec

[morris]

>>>raczer

Pewnie jest to wynik wszystkiego po trochu- zwiększenia imedancji obciążenia dla LMa, linearizacji przebiegu jak i zmniejszenia DF, i może tej pojemnośći.(3 pierwsze napewno).

ogólnie GC jest fajny bo można sprawdzić tysiące kombinacji w zasilaniu/NFB bardzo prosto i szybko bo to scalak.

[mozsbi]

Około rok temu zbudowałem klona na niezbyt dobrych elementach:lm3875tf kupiony w Tme, zwykłe trafo 24v, elpody,panasonic fc 1000uf, potencjometr stary alps wymontowany ze starego zmaka, stara obudowa po cambrige a3i, mostki na mur 860 ON, a z mostka do lm kable 2,5mm kilka centymetrów zbudowane bez płytek. Wersja ta sprawiała że niektóre utwory miały ten ,,magic,, .Niestety poprawiając układ połamałem nóżki(kilka razy się trochę wygna i odpadają)zbudowałem nowa obudowę dałem lepszego alpsa 50k, nowe Lmy kimbera na zasilanie podkładki miedziane lecz nie ma już w dźwięku tego ,,czegoś,, co sprawiało że pilot automatycznie ,,wypada z ręki,,



Przedstawiam aktualne zdjęcie.

może ktoś poradzi co jest ,,nie tak ,, .

Szczególnie liczę na pomoc Petera

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcinw899]

ech, u mnie od godziny jakieś ciche pstryknięcia słychać w głośnikach :/.

nie wiem co się stało, wcześniej nigdy tego nie było.

[Peter Daniel]

>>Szczególnie liczę na pomoc Petera

[wovo]

Jak się niektóre z tych gackó ogląda to człowiek myśli po co są wątki o tych normach izolacji i bezpieczeństwie :P

[marcinw899]

to pstrykanie ujawnia się przy włączaniu lampki nocnej w moim pokoju oraz światła w łazience (reszta odbiorników nie powoduje pstrykania).

Pstrykanie powoduje również remont sąsiada :/ wiem jak to dziwnie brzmi, ale gdy sąsiad uderza młotkiem to w tym samym czasie co uderzenie słychać również pstrykniecie w kolumnach. (uderzenie raczej o coś metalowego).

[bollinger]

proponuje ferryt + jakiś kondensator 200-300nF 400V na wejściu trafa

[mozsbi]

proponuje zmienić pstryczek w lampce nocnej i włącznik w łazience powinno pomóc. Ferryt nic nie da a boczniki są sprzeczne z ideą gainclona.

[marcinw899]

włącznik lampki (z IKEI) jest oryginalny (kołyska), wiec myślę, że nie w tym rzecz.

dziwne, że włącznik światła górnego w moim pokoju nie robi "pstryknięć", a identyczny włącznik w łazience już je robi.

[bollinger]

czy ferryt nic nie da? kiedyś wyciągnąłem go ze wzmaka i słyszałem wszystko co się działo z urządzeniami elektrycznymi w domu ;)

[marcinw899]

u mnie niestety jest ten problem, że w pokoju mam instalacje 2-żyłową- 3 bolec w gniazdku wisi w powietrzu. (jednak już w łazience 3żyłowa)

[Peter Daniel]

Aby pozbyc sie pstrykania, nalezy zainstalowac maly kondensator (300pF lub podobny) jak w opisie tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

Ostatnio zmieniłem (680ohm + 33uF) na 1k ohm i pstrykanie się nasiliło :/



A czy mocne pstrykanie może świadczyć o uszkodzeniu kostki ?

[arturp]

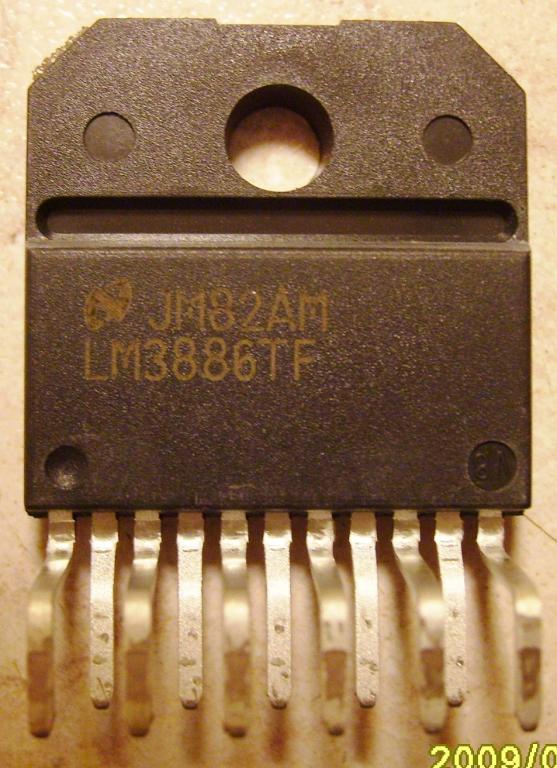

Jak rozpoznac oryginały kostek ? Czy te z żółtymi napisami sa inne od tych z białymi ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pi_etro]

te z żółtymi napisami są bezołowiowe (była już chyba o tym mowa, jeśli pamięć mnie nie myli).
