GAINCLONE

[ophium]

>piotr37

ło matko :) to policz teraz ile jest pętli :p

[piotr_37]

nie ma pętli układ gwiazdy.

[ophium]

W sumie na drugi rzut oka to nie ma, zwracam honor. Ale nie chciał bym łączyc masy sygnałowej od razu do zasilacza. Nie spotkałem się jeszcze z tym, żeby ktoś robił gwiazdę z centrum w zasilaczu.

[ophium]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Masa z zasilacza powinna się łączyć dopiero w odbiorniku czyli na pcb wzmaka czy preampa.

[silo]

również popieram przedmówce aby masa (punkt wspólny) był w odbiorniku czyli na płytce wzmacniacza lub np przy RCA :-)

[silo]

cholewka, (brak edycji postu) chciałem dodać że "punkt" nie musi być "punktem" może być "szyną" :-)))

[Mzk]

No właśnie się zastanawiałem czy to musi być jeden punkt, bo straszny problem mam żeby wszystkie kable w jednym miejscu zlutować. Niby mi się udało ale wątpliwe jest to moje połączenie. Tak czy inaczej nadal walczę z brumem :-( . Chyba poszukam jakiejś większej kostki, którą przymocuje do obudowy i tam poskręcam kabelki.

[filoy]

jestem na etapie kompletowania części do mojego clona.Jak oznajmiłem robię wersję dual mono.Przeglądając różne fora,doszedłem do wniosku ze pasywka jako potek będzie super.Ale jej cena:(

Ale trafiłem na wpis że zamiast zwykłego potka stereo można dać dwa potki mono L i P kanał osobno.Koszt sporo mniejszy a problem z niskimi poziomami głośności pożegnany.Co Wy na to?

[maxdila]

największa głupota dawać dwa osobne potencjometry na każdy kanał, jak sobie wyobrażasz regulację siły głosu ?

kręcisz na ucho ?

[filoy]

spotkałem się z takim czymś na diyaudio(chyba). a dlaczego nie na ucho?

[silo]

na "ucho" to chłop w szpitalu umarł :-)))

kup alpsa stereo i będziesz zadowolony - czasem niektóre rozwiązania to przerost formy nad treścią :-)

[filoy]

Wiedziałem że się ktoś przyczepi:) ale luz ja tylko pytam jeszcze nie zdecydowałem.

[filoy]

Wystarczy taki radiator do lm3886?

Monitorki 4ohm

25V DC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

śmiało wystarczy na dwa LM3886

[loszmi]

u mnie 2 LM3886 chodzą pełna mocą na mniejszym i się nie grzeje za bardzo (40" max).

[audioniewideo]

Mialem chwile

Zasialnie - 2x31V,

filtracja zasilania - 2x2200 uF

obciazenie - 4R (rzeczywiste - glosnik)

Obrazaek ponizej

CH2- wejscie

CH1- wyjscie

CH3- zasilanie po odcieciu skl stalej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioniewideo]

Warunki bez zmian za wyjatkiem zwiekszonej pojemnosci w filtracji zasilania do 2x15 000 uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioniewideo]

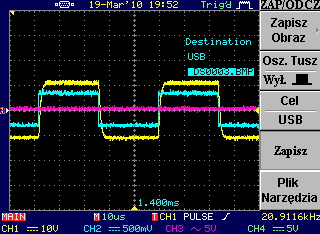

kolejno 20kHz i (przykladowe) 98 kHz (warunki pommiaru i podlaczenie kanalow bez zmian)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioniewideo]

Z powodu kilku pytań na PW słowa wyjaśnienia.



1. Zniekształcenia widoczne na pierwszym przebiegu wynikają z brakiem dostatecznej filtracji zasilania (wydajosc prądowa trafa jest wystarczająca 2x5Axkanal). Zniekształcenia sa słyszalne (oczywiście w zależności od charakteru obciążenia i częstotliwości) głownie dla dolnego zakresu pasma przy mniej więcej połowie mocy.



2. Zniekształcenia nie sa symetryczne na obrazku ponieważ obrazują tylko zmiany zasilania dla jednej połówki (-U)



3. Pełna moc bez zniekształceń, przy zwiększonych pojemnościach filtrujących zasilanie, jest dla napięcia wejsiowego 1.55V (wyjściowe 48V - warunki pomiaru jak wyżej)



4. Uszkodzenie kości przy zwiększaniu napięcia zasilania jest zależne od typu obudowy (czego nie pisze w opisie - pdf'ie). Dla typów izolowanych jest zgodne z opisem , dla pozostałych (z literka T) Absolute Maximum Ratings i Supply Voltage (No signal ) jest zawyżona - powinno być ok. 87V. (bardzo kosztowne pomiary)



Przepraszam, na analityczne zależności transmitancji operatorowych czwórnika (na które mnie ktoś starał sie naciągnąć), nie mam za bardzo czasu.



Pozdrawiam

[filoy]

audioniewideo

Dzięki za pomiary:)



Jako że podjąłem decyzję o budowie clona i zgromadziłem już część części wiec została obudowa.Na początek rozprułem stary wzmacniacz bo od dawna go nie lubiłem no i planowałem rozmieszczenie elementów.Będąc na zakupach z moja kobietą postawiłem samochodzik obok śmietnika.Jakie było moje zdziwienie gdy ujrzałem 4 segmenty zestawu technics.Pomyślałem i go zabrałem.W domu podłączyłem i sprawdziłem wszystko pre z tunerem i końcówką mocy spalone.Deck'a nie sprawdzałem ale cd się przyłożyłem i odpaliło.I tak narodził się pomysł na obudowy mojego clona.

cd-jeden kanał gc

tuner/pre- kanał gc

deck- zasilanie

końcówka mocy- pre veterana ewentualnie pasywka lub alps



Zdjęcie zapożyczone z neta.Wszystkie segmenty będą wygolone z przycisków oprócz końcówki bo podoba mi się gała na środku.Co wy na to:)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

moze ktos ma do odstapienia pcb do GC ?



pzdr

[Amnes]

Drodzy forumowicze!



Już na wstępie chciałem przeprosić wszystkich za moje beztalencie ale do elektroniki taki już jestem. Może się okazać że część wpisu w której będę zadawał pytania wywoła politowanie lub śmiech ale wole spytać na tym etapie w którym jeszcze niczego nie spaliłem :). Ot taki optymistyczny akcent na początek.



Otóż mam gainclona dual mono kupionego od forumowicza. Podoba mi się jak gra, ale mam kilka różnych ale. Pierwsze to delikatny szum z kolumn. Badałem go głową przy kolumnach i wydobywa się on zarówno z głośnika wysoko jak i niskotonowego w moich monitorach. Jest to więc szum szerokopasmowy ;). Jego obecność uświetnia odsłuchy nawet bez podłączonego źródła. Domyślam się więc że jego źródło leży gdzieś w gainclonie. Nie jest on specjalnie uciążliwy i nie on jest moim największym problemem w tej chwili, niemniej jednak chciałbym się go pozbyć. Mam nadzieję, że fotografie będą pomocne.



Ważniejsza jednak dla mnie sprawa od cichego szumu to regulacja głośności. Moim źródłem dźwięku jest squeezebox i obecnie jest on podpięty do GC za pomocą interkonektu. Głośność reguluję teraz cyfrowo, a jak wiadomo powinna być ustawiona na 100% w SB, i być regulowana gdzieś dalej.



Postanowiłem zaaplikować sobie do gacka polecaną do tego celu drabinkę rezystorową od znanego z allegro sprzedawcy. Lutowanie jej zajęło mi ok. dwóch miesięcy, bo po 3/4 za pierwszym zamachem skutecznie zniechęciłem się do lutowania na nadchodzące dwa miesiące. Dziś nie mogąc już dalej na nią patrzeć jak stoi nieskończona dolutowałem brakujące oporniki. Tutaj napiszę że zrobiłem ją według pewnej instrukcji i nie do końca rozumiejąc zasadę działania aczkolwiek sumiennie sprawdzając przed podłączeniem do GC wszystko miernikiem zaryzykowałem i odpaliłem wzmaka z drabinką zainstalowaną pomiędzy wejściem prawego kanału a wzmacniaczem. Nic dziwnego się nie stało, przystąpiłem więc do dalszych pomiarów i miernik prądu zmiennego wskazywał, że rzeczywiście regulacja głośności działa. Zaryzykowałem więc po raz kolejny tego wieczoru i podpiąłem do kanału prawego kolumnę. Muzyka była słyszalna aczkolwiek był słyszalny również brum (chyba tak to fachowo tutaj nazywacie). Do tej pory szło dobrze, no może prawie dobrze, bo raz poraziłem się prądem przy wkładaniu kabla zasilającego do gniazda z filtrem, które kilka tygodni wcześniej zainstalowałem w obudowie mając nadzieję na usunięcie szumu, ale póki co nic nie spaliłem, więc jakiś brum mnie nie powstrzyma od dokończenia projektu zamontowania pasywnej regulacji głośności. Żeby jednak to mi się udało potrzebna mi jest Wasza pomoc. Otóż brum ten dokładniej zanalizowałem i jego głośność jest zależna od głośności ustawionej na drabince, czyli jego natężenie wzrasta wraz z muzyką.

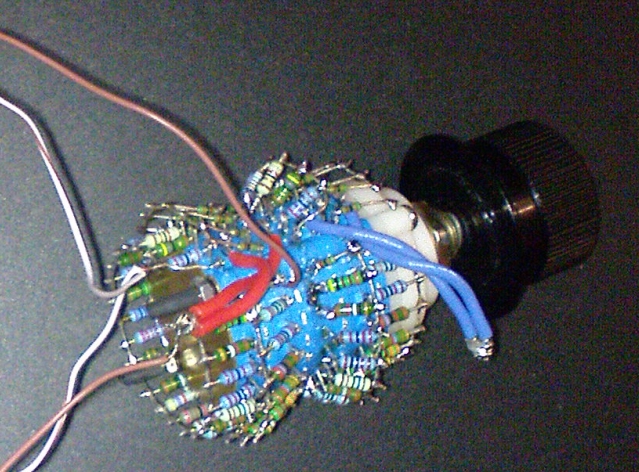

Załączam również fotografie drabinki i kabelków do niej podłączonych, prawdopodobnie będą pomocne Wam w postawieniu diagnozy. Prawdopodobnie będziecie zadawać pytania, uprzedzam więc, że proszę o stawianie ich w ten sposób by nawet kobieta była w stanie je zrozumieć (używajcie sformułowań typu kabelek, opornik, źle podłączyłeś/polutowałeś, idioto).



Zwarcie na drabince? Mówcie co przetestować, by wyciągnąć więcej wniosków.



Forma mojej wypowiedzi mimo iż dość humorystyczna i luźna, przez co mam nadzieję ułatwi czytanie i jej zrozumienie, pytania jednak jak najbardziej autentyczne.



Maciek.

[Amnes]

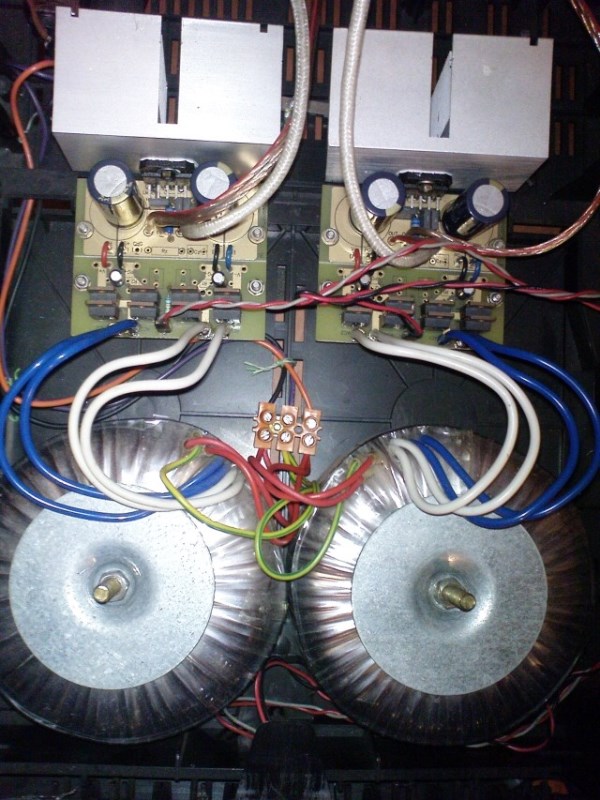

Foto nie weszły

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Amnes]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

Nie lacz mas na samej drabince rezystorowej . Sprawdz czy gc szumi gdy odepniesz zrodlo ( wyjmij czincze ) .

Brum pochodzi zwykle od zle podlaczonego potencjometru . Daj od kazdej z sekcji stereo osobny kabel sygnalu i osobny masy do kazdej z plytek wzmacniacza . Tyle na poczatek .

[neodom]

Wogole w tym wzmacniaczu masz baaaaardzo duzo kabli , sa za dlugie i caly montaz wyglada bardzo niechlujnie . Uporzadkuj to i daj mozliwie jak najkrotsze kabelki .

[Amnes]

Wydaje mi się że pisałem ale tak, szumi bez źródła.



Pewnie masz rację co do brumu, i nawet nie wiesz jak się cieszę z twojego wpisu, ale już po przeczytaniu pierwszej sugestii nie jestem pewien czy dobrze ją rozumiem.

"Daj od kazdej z sekcji stereo osobny kabel sygnalu i osobny masy do kazdej z plytek wzmacniacza"

Tzn. że mam nie łączyć czerwonych kabelków na potku tylko puścić ten masowy do masy a ten sygnałowy na sygnał. Brzmi logicznie, tak mi się zdawało że będzie poprawnie, ale oczywiście wszystko poprzeinaczałem w głowie i zrobiłem jak się okazało po swojemu. Rano sprawdzę i dam znać.





Co do bałaganu we wzmaku - osobiście uważam, że został bardzo schludnie zbudowany, nic się po nim nie wala. Mam już przygotowaną po części nową obudowę dla niego, dlatego póki co nic nie przerabiam, żeby nie narobić się dwa razy i żeby właśnie tych przydługawych kabli starczyło.

[neodom]

Kazdy ma inna definicje porzadku , wedlug mnie jest tam balagan . Wejdz na audiosector.com i popatrz na fotki .

Gc nie powinien szumiec , byc moze gdzies jest tzw zimny lut a juz na pewno istnieje w ukladzie petla masy - stad brum .

[pyza666]

Może szum jest spowodowany zbyt dużym wzmocnieniem.
