GAINCLONE

[Lt_Bri]

-->Irex, 10uF może być np. ruski olejak albo zworka (z np. srebrzanki), 100nF możesz dać MKP (np. WIMA), a 100uF (w LM3886) możesz dać jakikolwiek elektrolit (u mnie 10uF/63V niewiadomego producenta...)

[dodo]

wczoraj mając okazję porównać PCB do Gain Clona by "Veteran" i by Peter Daniel muszę powiedzieć dwie rzeczy :

1. mimo , że estetyka PCB ma drugorzędne znaczenie i PCB Veterana jest OK , to jednak wersja Petera jest już najwyższych lotów pod względem estetyki wykoania.



2. Może się mylę , ale dla ludzi nie obeznanych z elektroniką łatwiejszą w aplikacji wydaje się być PCB Petera ze względu na sposób prowadzenia masy.



pozdrawiam

[forrest26]

Witajcie

Może z innej beczki. Co sądzicie o takim połączeniu. Amplituner(KD) Marantza 5400 jako przedwzmacniacz a GC jako końcówka mocy. Czy amplituner nie "pokaszani" brzmienia, czy lepiej w klonie zrobić potencjometr.

Pozdrawiam

[bprzem]

Mam kilka pytań odnośnie lm3886

Planuje zrobic z tego wzmacniacz do suba, wiec na poczatku pytanie: lepiej ten lm czy tda7294?

Szczerze mowiac to wolalbym 3886 bo do tda malo dokumentacji jest, a ja poczatkujacy jestem;>

Jezeli lm, to jak go zasilac? czy moze byc taki mostek jak w lm3875? to bym sobie odłamał kawalek plytki veterana i dal tutaj. Trafo mam 2x24 200W wiec chyba jest odpowiednie do lm i tda.



Druga sprawa, czy do jednego wejscia chinch moge podlaczyc 2 kabelki celem doprowadzenia sygnalu do wzmacniacza stereo i wzmacniacza suba? Czy trzeba robic jakies sumatory itp..

Ew myslalem nad tym, zeby przez oporniki podlaczyc sie za koncowka, bo wtedy regulacja glosnosci suba i glosnikow bedzie na jednym potencjometrze.



Trzecia sprawa to jezeli kogos interesuje to tutaj www.wimel.prv.pl po 12 zł maja lm3886tf ;)

a TDA 7294 tez jakos podobnie.

[Gość kaszio]

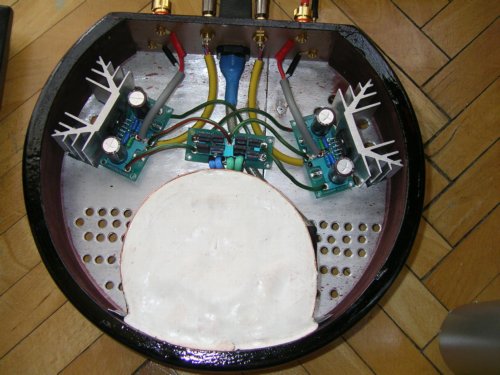

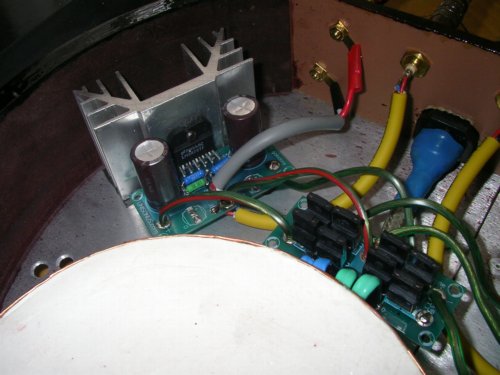

Chce pokazac Wam zdjecia gainclona mojego kumpla Jakubka.

Bulem ostatnio u niego i kliknalem pare fotek tego wzmacniacza co mu pomagalem zlozyc.

Dodatkowe informacje o tym wzmaku napisze Jakubek.

[Gość kaszio]

i jeszcze

[Lt_Bri]

-->kaszio, te brązowe elektrolity to elna silmic czy może elna RSH(zdaje się)?

[ahaja]

A tutaj są prawdziwe Noble, Rikeny, Caddocki, Alpsy i wiele innych pięknych rzeczy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[smoky]

--> ahaja

No faktycznie dużo tego nawet obudowy maja. Tylko teraz pytanie o ceny raczej na stronie nie widzialem.

Pozdrawiam

[Matthew]

słuchajcie, Alps niebieski RK 27112 MC 2 x 50 kA ma takie samo podłączenie sygnału jak czarny alps???

[Gotomik]

Matthew czy chcesz pozbyć :) się swego czarnego Aplsa, bom widziła na zdjęciach przy GC?

[Matthew]

sorry ale właśnie mój ojciec go dostaje do swojego gc, ja kupiłem w madralu z silniczkiem do zdalnego sterowania...

[Matthew]

to jak z tym podłączaniem sygnału w niebieskim alpsie??

[tomek__w]

> Matthew

A nie łatwiej zmierzyć miernikiem/omomierzem albo zajrzeć w data sheet niż czekać na odpowiedź?

[Matthew]

heh, no taak ale multimetr mam w domu ;) zaraz poczytam ale coś nie mogłem się doczytać

[Matthew]

no i lipa, nie ma, albo jestem ślepy albo nie ma w tym pdfie o tym nic tylko wymiary... jeszcze na www.alps.com poszukam ehh...

[umberto]

Czy te żeberka nie za słabe?Bo sie tak składa że na identycznych odpalałem clona,nie pozwalały głośniej zagrać.

Teraz przekładam radiator od wzmaka od suba,powinien spoko starczyć na długie godziny grania z większym natężeniem.

Ale ogólnie obudowa zajefajna że tak powiem.Wzornictwo godne clona.



P.S.

Jeśli nic nie stanie na drodze to już niedługo przedstawię "komercyjne" opakowanie mojego clona razem z końcówką mocy do suba.Takie skromne 2.1.

[jakubek]

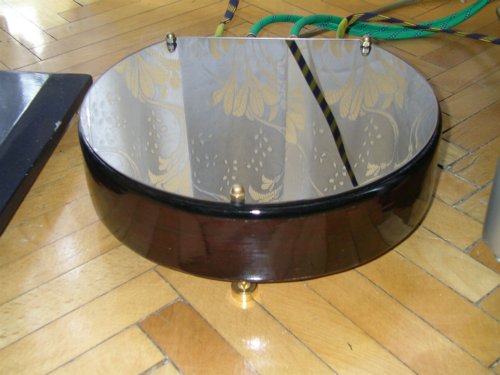

pozdrawiam wszystkich klonowiczow,fajnie ze muj projekt sie podoba,obudowe wykonalem sam lutowanie i skladanie srodka wykonaliśmy razem z kasziem.

co do żeberek jak na moje potrzeby odsluchowe są wystarczajace,nie jestem zwolennikiem glosnego sluchania.

powiem krutko klonik gra zajefajnie bije na glowe mojego creeka 4330 chociasz ten jest po malym tuningu.

ktoś pytal o cene, mnie kosztowal 300 zloty i tydzien pracy nad obudową ,najdroszy z tego interesu jest transformator kturego nie widac poniewarz jest zalany siliconem(troche buczał)

pozdrawiam.

[bprzem]

a moglbys powiedziec jak zrobiles okragla obudowe?

kupiles gotowe 'czesci okregu' czy jest jakis inny sposob?

pozdrawiam

[jakubek]

obudowe wyciolem z plyt mdf.1,6mm cztery okregi i skleilem wikolem, potem to jusz tylko bejca i lakier.

wycinalem wyzynarką, mozna tez dostac grubszy mdf mniej wtedy klejenia.

pozdrawiam.

[Irex]

Witam, powiedzcie mi Panowie ile mocy wydre z dualmono gainclona zasilanego jednym trafem 100W.

Pozdrawiam

Irex

[adik]

Zasilanie dual mono to konstrukcja z dwoma trafami i dwoma mostkami prostowniczymi po jednym na kanal. pojedyńcze 100w trafo to za malo do zasilania dwóch kanalów szczególnie jesli w grę wchodzi uzyskanie duzej wydajności.

[Irex]

Wiem wiem tylko chciałbym po prostu zrobić to na jednym trafie, a gigantycznej mocy mi nie trzeba starczyłoby chyba 25W na kanał. Chciałbym sobie zrobić coś w stylu cyclonea. Jeśli w mojej wypowiedzi jest coś nie tak to prostujcie bo w branży gainclonów jestem narazie tylko czytającym...

Pozdrawiam

[A66]

Transformator na wpływ na dźwięk. Miałem 120W , 200W i 300W.

Czym większy transformator to brzmienie GC było lepsze.

Uważam, że 200W , stereo to maksymalne-minimum .

[jar1]

Jesli ktoś nie używa preampu i wykorzystuje potencjometr, radzę, aby sygnał z potencjometru dołączaś do płytki wmacniacza poprzez kondenstator. Ja dałem 3.3uF MKS VIMA (bo taki miałem). Zapewnia to stabilną pracę stopnia wejściowego - nie ma zmian DC na wyjściu w zależności od kręcenia potencjometrem.

A i dźwiek jest o co najmniej klasę lepszy. Pewno również wpływ typu potencjometru nie będzie taki 'znaczący';-)

Gra czysto i naprawdę bardzo dobrze.

[Advocat]

Jar1,

a może być Wima MKP?

[jar1]

Myślę, że nawet lepiej dać MKP.

[adik]

>Irex

zgadzam się pojedyńcze 200w to naprawdę minimum, a moc klona zalezy raczej od wartości napięć zasilających, nie ma sensu limitować tak dobrego wzmaka za malym trafem. Ja uzywam twa trafa po 200w i na wejściu mam 4.7 mikro black gate n za potencjometrem i gra to swietnie.

[Irex]

Dzięki za odpowiedzi właśnie o to mi chodziło. Przy tym minimum upieram sie też dlatego że po prostu nie mam kasy na dwa trafa ale gainclona będe budował w oddzielnej obudowie tak, że jak dorobie sie jakichś pieniędzy to najwyżej dołoże drugi moduł zasilania z trafem 200W. Wogóle to myśle nad umieszczeniem trafa w takim walcu jak np wykorzystano przy cyclonie. Fajnie wygląda a znajomi ojca z pobliskich fabryk może mi taki walec skombinują :)

[djjacu]

Nareszcie odpaliłem swojego Clona. Jak na pierwsze skromne odsłuchy, to daje się odczuć pewien potencjał. Może z czasem będzie lepiej.

Najgorsze jednak jeszcze przede mną. Nie wiecie przypadkiem, gdzie w Wawce przytną 3 mm. płyty aluminiowe na wymiar. Poprzednio korzystałem z usług pewnego zakładu w centrum, ale niestety zwykle nic nie potrafili równo przyciąć i musiałem się sam męczyć z brzeszczotem i pilnikiem.

A... nie wiecie przypadkiem, gdzie dostanę od ręki czarnego Alpsa?

Pozdrawiam wszystkich i miłego składania

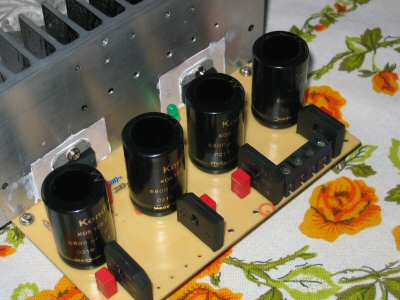

1. Płytka z moimi wypocinami

2. Dupka czyli tyłek
