Zmiana napięcia ze 110V w Krell Showcase

[natercjo]

gagacek - nie gniewam się :)



Transformator ma 6 wyprowadzeń uzwojenia pierwotnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Czy do sieci podłączone masz teraz 4 końcówki, po 2 na każdy biegun zasilania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

gagacek - naprawdę nie bardzo wiem co próbujesz insynuować.



natercjo - 6 kabli to 4 uzwojenia: 2x (0 - 100V - 120V). W nowszych urządzeniach Krell przestał stosować przełączniki napięcia, bo już dawno ludzie nauczyli się je przestawiać. Więc teraz aby ludziom utrudnić, wrócił do metody zworek/kabli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[matee]

A mnie nieustannie dziwi, że ktoś wydaje grube tysiące na sprzęt, a potem biadoli, że ktoś za usługę serwisową chce go skroić na 1,0-1,5kzł ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[natercjo]

a skąd wiesz ile zapłaciłem za ten sprzęt, żeby wyciągać tak dalece idące wnioski?



Dawno nie zaglądałem na forum i widzę że sporo się zmieniło... Zadałem konkretne pytanie, w poszyukiwaniu odpowiedzi na wskazany problem, a otrzymuję odpowiedzi nie zwiazane z tematem i nic nie wnoszące, po co?



Bardzo proszę o wypowiedzi osób, które są zorientowane w temacie wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[natercjo]

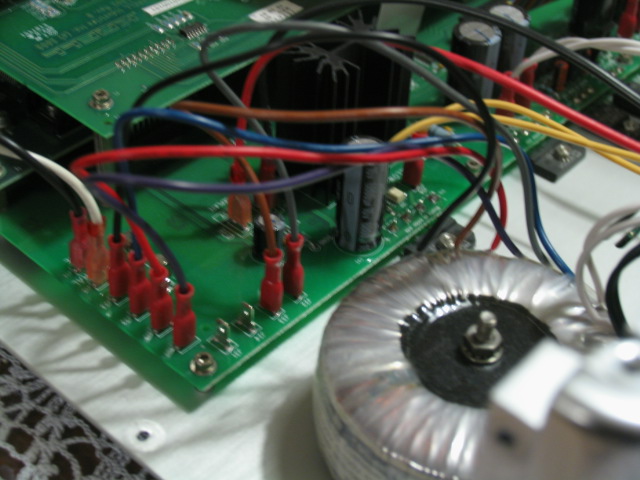

Zdjęcia sekcji zasilania:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skolopendra]

tdrozd nie doczytałeś, jest problem z napięciem

co zaś się tyczy częstotliwości to proponuję wyłapać układ odpowiedzialny za odczyt częstotliwości i zaadoptować mu prosty generator 60h

a odnośnie samego napięcia, jeśli są dwa pierwotne po 110v to połączyć je w szereg (najprościej to sprawdzić omomierzem )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

Wydaje mi się, że aby zmienić napięcie zasilania w nowszych Krellach (takich jak twój) należy poprzestawiać kable idące do zasilacza. Wtyków (męskich) wystających z PCB jest więcej niż kabli wchodzących do zasilacza, co sugeruje że możliwe są różne konfiguracje. Trzeba by to sprawdzić w instrukcji serwisowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[natercjo]

Elberoth - gdzie znaleźć instrukcję serwisową?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

Tylko w serwisie. Firmy praktycznie nigdy nie udostępniają takich dokumentów na zewnątrz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skolopendra]

a po co wam instrukcja serwisowa? skoro jak napisałem wyżej wystarczy omomierz i blade pojęcie o elektronice?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

A po to aby taki jeden popisał sobie o rzeczach, o których nie ma zielonego pojęcia...:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

>Elberoth

>Wydaje mi się/../Wtyków (męskich) wystających z PCB jest więcej/../

Tak jest! Choć raz piszesz z sensem - tj. że wydaje Ci się.



natercjo,

Musisz sprawdzić czy posiadasz po stronie pierwotnej 2 uzwojenia z 1 odczepem każdy (dlatego pytałem czy masz po 2 czy 4 odczepy).

Jeśli tak jest to masz !!! PRAWDOPODOBNIE !!! następujący schemat:



0-100-120

| |

0-100-120



Pionowe kreski oznaczają połączenie uzwojeń po stronie pierwotnej i równocześnie połączenie z siecią (biały i czarny przewód).

Jeśli dasz radę to KONIECZNIE sprawdź jakie masz napięcia na odczepach! Zakładam (!) że rzeczywiście masz uzwojenia 0-100-120V. Po stwierdzeniu że wszystko jest w porządku przepinasz uzwojenia następująco:



|0-100-120*0-100-120|



- i masz trafo na 240V.

Pionowe kreski to wyjście do gniazda IEC (przewód biały i czarny), a gwiazdka to połączenie uzwojeń. Uzwojenia nie mogą być połączone na odwrót! Najlepiej jak rozpiszesz sobie połączenia po stronie wtórnej, odepniesz je i sprawdzisz napięcia po stronie wtórnej przed zamianą (przy zasilaniu USA) i po, już przy zasilaniu z sieci. Trochę tych wykrzykników popełniłem, ale to bardzo ważne. Mam nadzieję że cokolwiek rozjaśniłem, pzdr. i powodzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

ops... rozsypało się. Dla 120V będzie:



|0-100-120|

|0-100-120|



Teraz powinno wyjść ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4kowal]

Jak dolar był po 2zł to i wymiana procesora była połowę tańsza.

W Czechach przerabiają 2x taniej niż w Polsce, ale z pomorza nie bardzo masz po drodze :)



Jeszcze jedna możliwość. Uśmiechnąć się do studenciaka co programuje chipy Motorola. Z 400xi da się odczytać kod, poprawić i wgrać z powrotem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[natercjo]

Czy któryś z kolegów może mi podesłać schemat prostego generatora 60Hz na układzie NE555 lub innym?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

__________________

natercjo, to o co pytasz to są podstawy:( powierz swój wzmacniacz w ręce kogoś kto będzie wiedział co z nim zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[natercjo]

gagacek - dziękuję za linki.



Tak właśnie chcę zrobić. Jestem umówiony na piątek z kolegą który pomorze mi zamontować zegar i przestawić transformator, a do piątku chcę przygotować zegar.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maniak1974]

Witam, jesli jestes jeszcze zainteresowany przerobieniem procesora to napisz i podaj tel.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mik]

chcialem przy okazji zapytac jak to jest z ta zmiana napiecia w Krellu KAV 300i. Stempur potwierdzil to, co slyszalem wczesniej, czyli ze wystarczy przestawic zworki, natomiast pisalem w tej sprawie do Krella i koles odpisal mi, ze oprocz przelutowania zworek nalezy "update software".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxracing]

W swoim krellu 300i wystarczyło przełączenie wszystkich zworek na pozycje 2 i wymiana bezpiecznika. Są również wersje bez zworek owych wzmacniaczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezary]

Mam podobne pytanie dot. wzmacniacza lampowego Z Japonii ,a zatem pracujacego pod napieciem 110 V. Czy czestotliwosc pradu jest tez inna ,niz w Polsce? Czy zatem trafo lampowca mozna bezpiecznie podlaczyc pod adapter 110 > 220 V ? pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

nie sadze aby lampowiec mial jakas blokade

pewnie wystarczy trafo 230-110 i sprawa zalatwiona -warto tez zobaczyc czy czasem odrazu wbudowane trafo nie ma luznego uzwojenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

Ponieważ ktoś odgrzebał jak widzę stary wątek o przestawianiu napięcia w Krellu, to uzupełnię swoje wcześniejsze wpisy o jedną istotną informację: urządzenia serii Showcase (i nowsze), mają kod zabezpieczający zapisany w pamięci procesora HC12, który znajduje się na płytce za panelem przednim.



Procesor ten jest zamontowany powierzchniowo, nie ma zatem możliwości jego wymiany, tak jak to było we wcześniejszych modelach (KRC, FPB, KAV itd) wyposażonych w procesor MC68HC711, który montowany był na podstawce. Jedyną metodą na przeprogramowanie, jest załadowanie z komputera odpowiedniego oprogramowania (file'a) przez kabel RS-232 i aplikację Krell Software Update Utility. To niestety można zrobić tylko w serwisie dystrybutora, za słoną opłatą.
