Tannoy Dual Concentric - zwrotnica


Lutek

Recommended Posts

Moje pytanko dotyczy zwrotnicy do moich 15-to - i nie tylko 15-to - calowych glosnikow Tannoy-a - Dual Concentric. Chodzi o dodatkowa plytke z czterema cewkami i czterema kondami, ktora wpina sie miedzy zwrotke a glosnik. Wyjscie ze zwrotki i terminala jest zakonczone wtykiem. Dodatkowa plytka posiada gniazdo wejsciowe i wtyk wyjsciowy, zas glosnik posiada gniazdo. Wtyk wyjsciowy ze zwrotki i terminala mozna wiec wpiac do glosnika bezposrednio, jak rowniez przez w/w plytke. Nigdzie na schematach zwrotek do roznych serii D.C Tannoy-a nie zamieszczono tej dodatkowej plytki, lecz normalnie ze zwrotki i terminala wpiety jest bezposrednio glosnik. Jednak fizycznie w niektorych kolumnach zastosowano ten dodatkowy uklad na plytce. Jak sadzicie..., czy ten dodatkowy uklad ma za zadanie dokladniejsze zgranie faz glosnika niskotonowego i horna - mozna by tak sadzic po napisie na plytce mowiacym o przesunieciu czasowym. Ale w takim razie dlaczego producent nie stosowal tego rozwiazania we wszystkich kolumnach, jesli byloby to tak istotne i co najwazniejsze..., roznice slyszalne dla ucha. Pioszac ten tekst, nasuwa mi sie pomysl przeprowadzenia - jak sadze - wiarygodnego testu porownawczego. Do jednego glosnika wepne te plytke, natomiast do drugiego nie. Oba glosniki wlacze w ten sam kanal poprzez przelacznik, ktorym w mgnieniu oka bede przelaczal glosniki w czasie odtwarzanego utworu, a takze powtarzal krotka sekwencje raz na jednym, a raz na drugim glosniku - np. poczatki utworow. Jesli ten dodatkowy uklad na plytce jest istotny, to przy tego typu testach wychwytuje sie najdrobniejsze roznice w brzmieniu. Jesli ich nie uslysze, zrezygnuje z dodatkowych plytek. Test przeprowadze na golych glosnikach, bo na razie nie ma obudow.

Mysle, ze wszystko jasne. Co wiec sadzicie na ten temat ?

Dla jasnosci zalaczam kilka fotek:

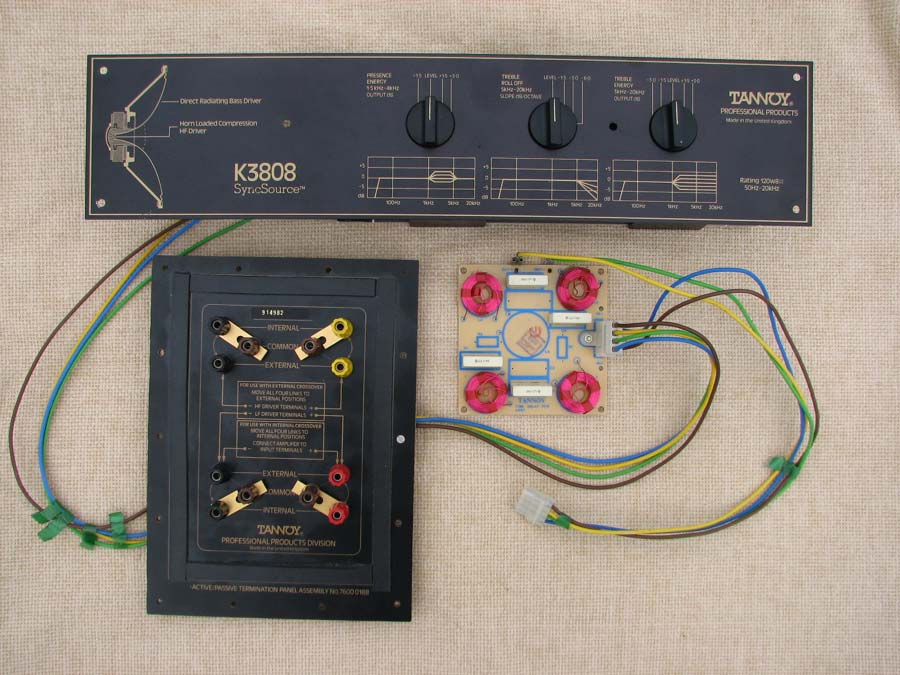

1 Plyta czolowa (maskownica) zwrotnicy, terminal i dodatkowa plytka

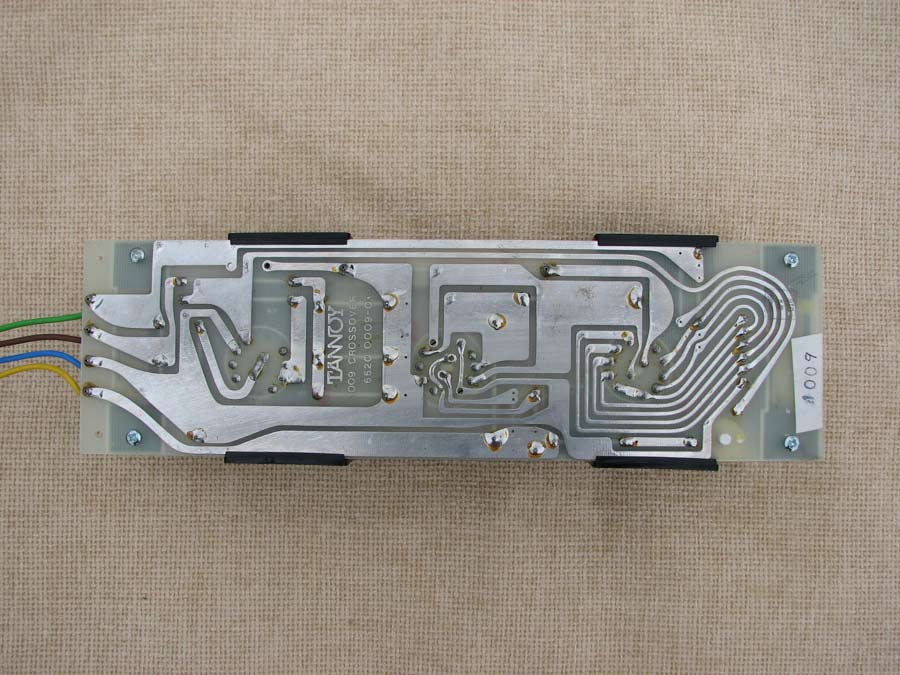

2 Zwrotnica od dolu

3 Terminal

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1101-100009237 1238262581_thumb.jpg

post-1101-100009238 1238262581_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

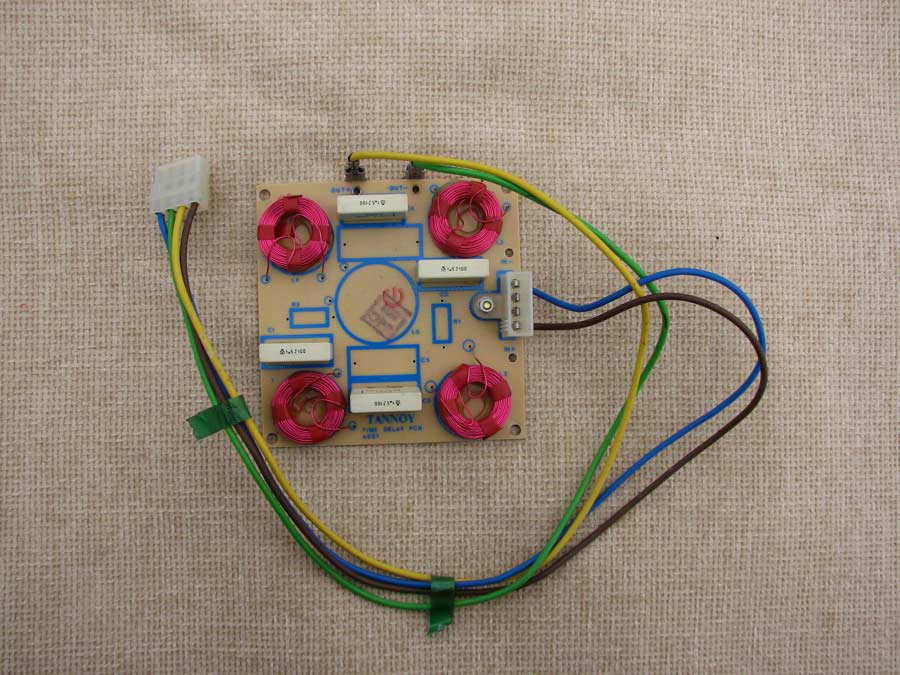

4 Dodatkowa plytka

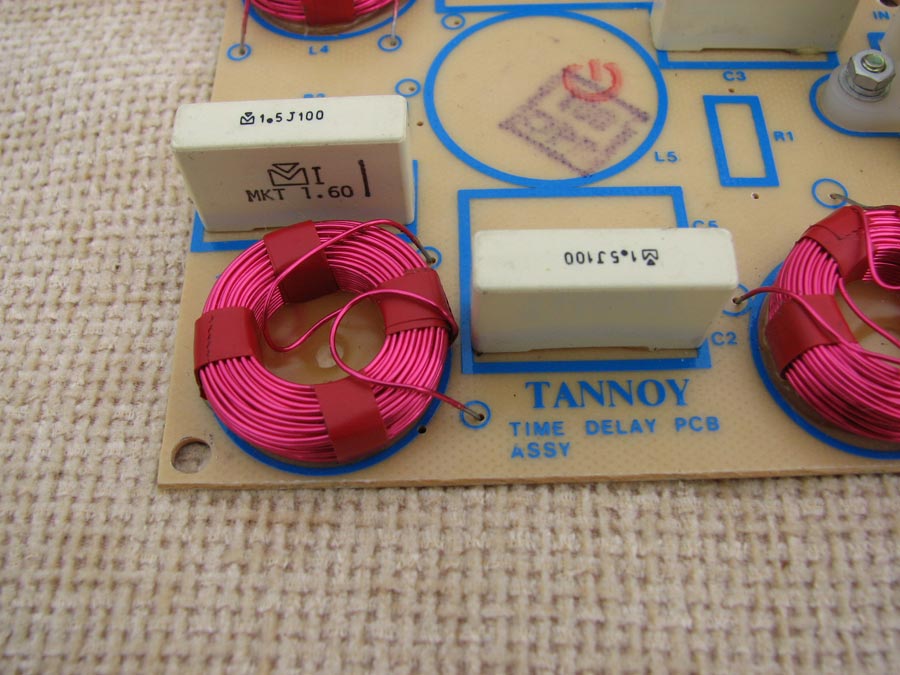

5 Plytka w zblizeniu

6 Schemay zwrotnicy

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1101-100009234 1238262643_thumb.jpg

post-1101-100009235 1238262643_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

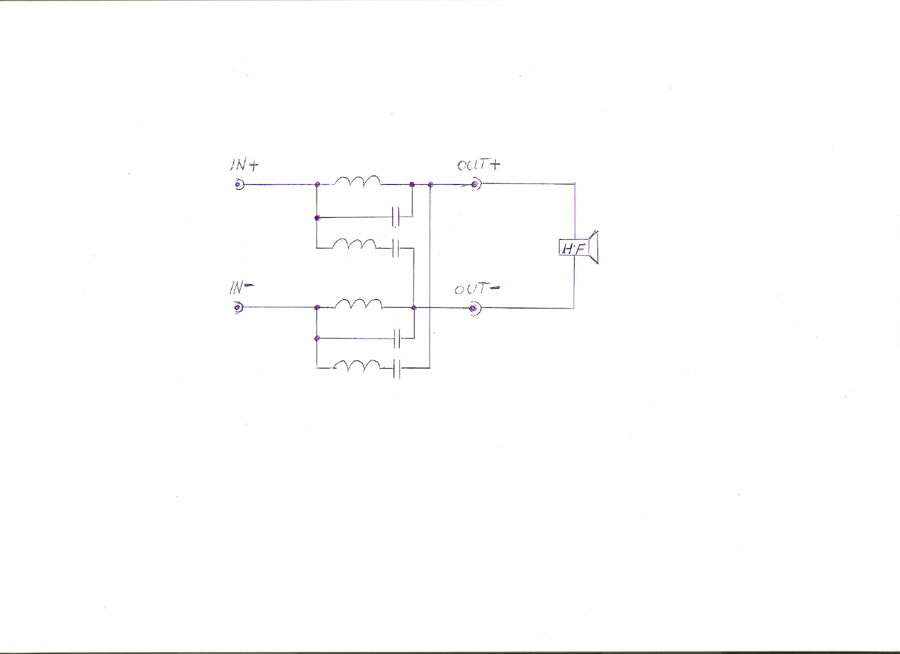

7 Schemat ukladu na plytce

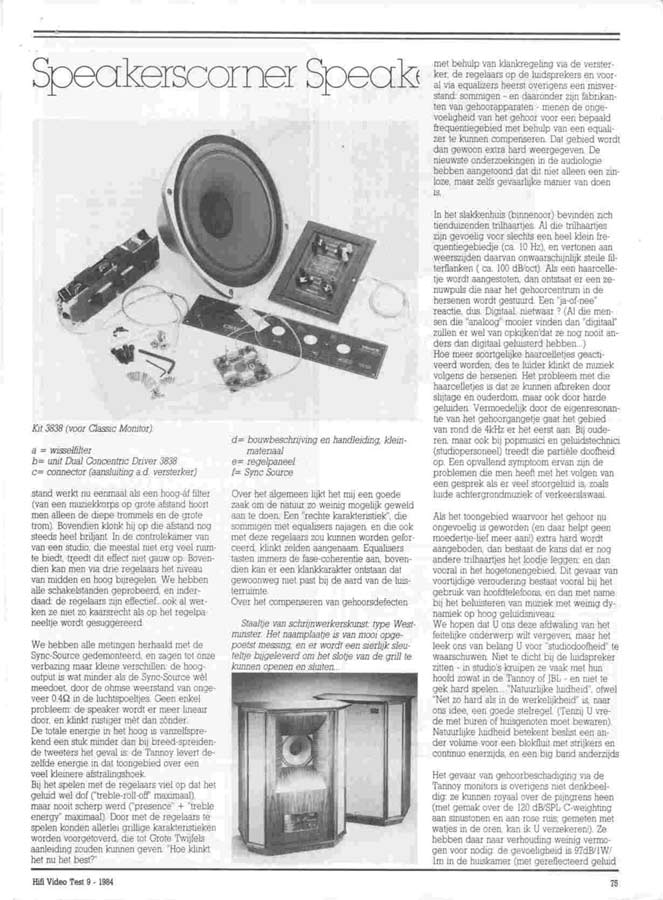

8 Tekst z fotkami komponentow

9 " " " - ciag dalszy



W tym tekscie jest - miedzy innymi - opis tej plytki ale jest niewyrazny.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1101-100009229 1238262713_thumb.jpg

post-1101-100009230 1238262713_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

To juz nie ma na tym forum zadnego elektronika czy tez kogos, ktoremy temat zwrotnic nie jest obcy ?

Od wczoraj wieczora ani jednego wpisu ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Lutek, 29 Mar 2009, 22:31



>To juz nie ma na tym forum zadnego elektronika czy tez kogos, ktoremy temat zwrotnic nie jest obcy

>?

>Od wczoraj wieczora ani jednego wpisu ?



Lutek,



Zapytaj w zakładce DIY albo na audiohobby.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Układ ma za zadanie dokładniejesze zgranie czasowe obu głoników i uzyskanie lepszej fazy - bardziej ciągłej i liniowej w okolicach podziału. W przypadku układu koncentrycznego konstrukcja wymuszataki sposób wyrówania (nie można go bardziej przesunąć w przód/tył).

Układu nie stosowano powszchnie z powodu oszczędności.

Nie wiem jakie będą efkety na jednym głośniku, ale najlepiej byłoby to oceniać stosując dwa układy na obu. Rełna ocena może być możliwa dopiero na sygnale stereofonicznym, gdzie występują wyraźne zależności fazowe między kanałami i słyszalne w ten sposób efekty.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>Molibden

Tak mniej wiecej sadzilem, ale wolalem uzyskac jakies potwierdzenie od kogos, kto sie zna, oraz dziwilem sie, ze nie umieszczano tego ukladu na schematach zwrotnic, a fizycznie w kolumnach siedza. Choc tekst wklejony przeze mnie niezbyt wyrazny, to daloby sie przeczytac, ale to w jakims holenderskim czy tez flamandzkim jezyku - kto to przetlumaczy ?

Nad tekstem widnieje tytul: " Fase - compecsatie " Pewnie mozna to przetlumaczyc jako kompesator fazy, lub cos w tym stylu - takie tlumaczenie pasowaloby.

Dzieki za wpis

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Archived

This topic is now archived and is closed to further replies.
