Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

[Mirek Potempski]

Darkul gdzie jesteś, czy prąd cię kopnął, piątek już był i co ?

[Leszek B]

Postanowiłem dać drakuli jescze jedną szansę i odpalić ją w wersji DeToma z lepszymi elementami i parowanymi tranzystorami.Mozecie mi przypomnieć procedurę odpalania wzmacniacza?Jeżeli dobrze pamiętam to bez tranzystorów pomiędzy bramakami trzeba ustawić ok 2,7V i od tego miejsca regulować prąd spoczynkowy.

Przy okazji , jaką wartość najlepiej ustawić i czy mierzyć prąd w gałęzi samych tranzystorów czy razem z OPA552?

[Leszek B]

a i zapomniałem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

a gdzie reszta tego wzm? no chyba ze kargula jest tak prosta? Ale proste rzeczy czesto sa prostackie?

[Leszek B]

>a gdzie reszta tego wzm? <



wcięło :)

[Matthew]

senicz, 16 Maj 2006, 17:55



>a gdzie reszta tego wzm? no chyba ze kargula jest tak prosta? Ale proste rzeczy czesto sa

>prostackie?



ja pierdziele Senicz hehe.... ile ty masz lat? .. i wąsy pewnie... zgadłem?

[rogus]

Czas podzielić się wrażeniami, Drakulę miałem u siebie 4 dni, dzięki uprzejmości Magazyniera. Odsłuchiwałem na dwóch systemach.

1. Pierwszy system czyli mój: Proac 2.5, Preamp P 1.7 (również od Magazyniera), Transport Philips 630 (tuning zasilania oraz zegar Jocko Clocko - Od Magazyniera), NOS Dac Petera w wersji Premium, kabel cyfrowy Stereovox HDXV, IC RCA DIY od Matthew, XLR DIY od Magazyniera, głośnikowe Audioquest CV-4.

Wrażenia.

W końcu miałem w domu wzmacniacz, który poradził sobie z Proacami, nie było ograniczeń dynamicznych, bas niesamowity, nie ma nawet porównania z Gainclonem, zupełnie inna klasa. Pojawił się wykop, zejście i nowe basowe odgłosy :-) Złapałem się na tym, że zacząłem szukać płyt pod kątem basowych wrażeń. Płyty, na których Gainclon rezonuje w basie, Drakula odtwarzała bez żadnych problemów. Jeżeli chodzi resztę pasma to było dobrze, ale już nie tak wyczynowo jak z basem i dynamiką. Niby wszystko w porządku. Przestrzeń ogromna, bardzo dobrze zarysowana, nowe dźwięki na znanych płytach. Jednak czegość mi brakowało, to co uważam za największą zaletę Gainclona, tzn. aksamitności wysokich tonów i emocji w słuchanej muzyce. Szczypty magii, tego czegoś co sprawia, że można słuchać godzinami i chcemy więcej.

2. Drugi system. Odsłuch przeprowadzony u forumowicza Jedo. Kolumny Credo McGyvera (na wysokich zamiast Dynaudio Scan 9700), źródło Sony 779 ES, reszta jak wyżej. Pokój ponad 20 m.

Tutaj zagrało tak, że szczęka mi opadła. Dźwięk wypełnił każdy cm2 pomieszczenia. Drakula wspaniale sobie poradziła z Credo, a nie łatwo napędzić te potwory. Jeden z lepszych odsłuchów w jakich miałem przyjemność uczestniczyć. Takiego basu nie słyszałem chyba nigdy (no może na ostatnim AudioShow, pokój WLM, ale tam chodził Sub). Dynamika - dynamit. Zagrało dużo lepiej niż u mnie. Z jeszcze większą werwą, dźwięk o wiele bardziej płynny i wciągający. Słuchałem z przyjemnością płyt, których normalnie nie trawię. Jeżeli chodzi o dynamikę i bas to jak na razie jest to dla mnie punkt odniesienia. Niesamowity impuls, wykop, szybkość i potęga. Na spokojnych kawałkach było równie dobrze, może trochę bym poprawił jeszcze emocjonalność dziwięku i wysokie tony. Reszta bez zarzutu. Ogromny, dynamiczny, wciągający dźwięk z basem który raz przestawia ściany, a raz dopełnia całości obrazu muzycznego, zależy to tylko od nagrania.

A więc Drakula to bardzo dobry wzmacniacz, i czy się sprawdzi czy nie to na ogół będzie zależało od całego systemu. Na pewno trzeba mieć porządne źródło. Na moich odsłuchach znacznie lepiej sprawdził się Sony 779ES niż Nos-Dac. Spokojnie napędza duże trójdrożne kolumny z 21 cm skanem na basie.

Jeśli Magazynier doda szczypty emocji i poprawi górę (cały czas przy nim coś majstruje :) ) to nie pozostanie mi nic innego jak złożyć ten wzmacniacz.

[stmaniak]

ja też dzisiaj miałem przyjemnosc słuchac symetrycznej ersji drakuli.

chociaż singla mam od roku to po właczeniu zbalansowanej szczeka mi opadła.

napewno jeszcze długo nie siegne po inny wzmacniacz

[jarekt]

>rogus

napisz coś o wykonaniu tej drakuli. Chodzi mi przede wszystkim o zasilanie - jakim napięciem zasilana była Drakula, jakiej mocy trafo oraz jakie kondensatory zostały użyte w zasilaczu i wzmacniaczu.

[magazynier]

Zrobiłeś układ ze zmianami DeToma czy wersję Darka Kuleszy ? (moje by Darkul)

Czym napędzasz balanced Drakulie? (U mnie P1.7)

Opampy stabilizujesz ? (nie)

Pozdrawiam

[magazynier]

>JarekT

Wszystko wcześniej napisałem, wystarczy poczytać. Zdjęcia, na których wszystko widać były również zamieszczone wcześniej.

Ale co tam...

650VA 2x22V audio podwójny drut, dwa mostki, 4x10.000uF/50V, brak stabilizacji (narazie)

[stmaniak]

wersja Darka.

monobloki - trafo 250 wat full wypas Toroidy, byw 29/200, 1880uF na gałaz zasilania, bayszlagi, nippony, i philips w nfb

[stmaniak]

i jeszcze foto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Przerabiał ktos stabilizowane zasilanie OPA ?

Odpaliłem zasilacz stabilizowany na LM317/337, podłączyłem na OPA i niestety układ mi buczy.

Problemy z masą ?

Próbowałem na osobnym trafie ale nic to nie daje.

[jar1]

>Problemy z masą ?



Najprawdopodobniej.

[magazynier]

Dałem sobie spokój z tą stabilizacją zasilania. Myslałem o tym że względu na AD797. Te 25-30V jest dla nich trochę zbyt wysokim napięciem zasilania, grzeją się jak diabli, ale jak to gra:) Nic, wróciły OPA604 z małym wzmocnieniem.



O co chodzi z tym kondem w nfb? Do czego on tam jest ?

[uwe300]

to jest duuuuuuuuzo za duze zasilanie do nich :) ja je probowalem na +/- 25V do drakuli wsadzac ale sie grzaly ido tegostrasznie wzbudzały na wysokich czestotliwosciach

[magazynier]

Tak, wiem że za duże napięcie. U mnie jest również 25V, ale wzudzają się na górze dopiero przy wzmocnieniu poniżej 2 oraz przy kondiu nfb 10uF.

Wydaje mie się, ze z kond 100uF i wzmocnieniem ok.3 nie wzbudzała się góra. Siadziałem nad wzmakiem wczoraj cały dzień, takze mentlik mam zupałny.

[magazynier]

Znów chyba napisze do siebie, ale co tam...

Spaliłem tranzystory w jednym kanale zwiększając napięcie nich do 4.40V i ok. 4.0V

Skopciły się też rezystory na bramkach.

Pytanie jest, co było pierwsze kura czy jajo? Rezystory czy tranzystory?

Jest jednak wniosek z całego zdarzenia. To żyło przez tą króciutką chwilę:D



Poradzicie coś, jak zrobić żeby tak zostało a się nie kopciło.

Pozdrawiam

Dobrej (nie dla mnie) nocy

[kubedes]

magazynier, 23 Maj 2006, 22:57



>Spaliłem tranzystory w jednym kanale zwiększając napięcie nich do 4.40V i ok. 4.0V



o kuchwa...

współczuję.



pzdr

k.

[magazynier]

spoko, spoko

lepiej mi tu powiedz, jak mam ustawić takie napiecia na fetach nie powodując ich palenia

:D

[Matthew]

Darkul ;) Drakula gra ZAJEBIŚCIE ale tylko przez 7 sekund na wyższym prądzie spoczynkowym... wcześniej to plumkało coś, cykało...



jak Mag napisał wcześniej, przy mnie zwiększył napięcie do tej wartości co napisał i... 7 sek orgazmu heheh TYLKO????



apropo, AD797 hehe o niebo lepiej graja od jakichś OPA w drakuli....

[uwe300]

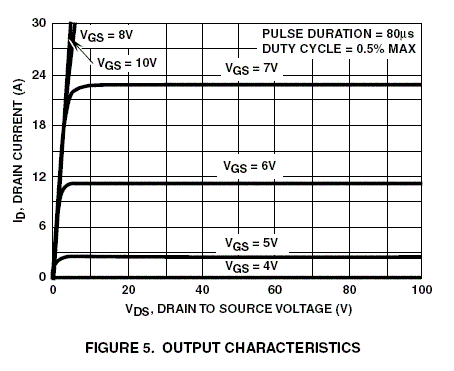

wiec ja mialemw swojej drakuli amperomierz na wejsciu taki za 11zł :) w pewnym momencie nawet minimalne poruszenie pr-ka wieloobrotowego daje b.duzy przyrost pradu, z amperomierzem od razu to widac. Najpierw spalil sie IRFP poniewaz jest on sterowany napieciem a nie pradem dlatego raczej nie powinien sie od przesterowania spalic opornik. Dopiero po spaleniu IRFP-a nastapilo jakies przebicie i je pojarało :) tak mnie sie wydaje jak zle mowie to naprostujcie ale nie bijcie ;) pdf fajna rzecz :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

w pasie A5 u mnie też najpierw poszedł dym, potem po podłączeniu poszły rezystory na bramce... tzn strzeliła nużka od rezystora, był większej mocy niż swoje nużki... itp itd. niemniej jednak bardzo pouczające zjaranie się u Maga kanału.. siedzieliśmi jak dzieci ale nie przejmowaliśmy się że strzelił kanał.... GRAŁO !! ... 7 sek qrwa hehe pianino jak w pokoju !! no konkret hehe.. WIEM CO MÓWIĘ

[DeTom]

Panowie ponad 4V na bramkach to już ogromny prąd tylko po co. Poza tym co to za posługiwanie się nomenklaturą napięcia na bramkach ??? Dla każdej pary tranzystorów przy nieco innej jego wartości dostaniecie ten sam prąd więc go należy mierzyć. Ja ustawiam 100mA na kanał i gra to dobrze bo nie od prądu to zależy. Pisaliście że chcecie lepszej góry i średnicy to zmieńcie tranzystory na coś lepszego, dajcie dobrego pre i się zdziwicie. Chcecie gotowych rozwiązań ok. Pre na OPA1632, cały zasilacz BG, wzmocnienie 3. Wzmacniacz OPA552, tranzystory 2SK1530/2SJ201, wzmocnienie 5 i gra naprawdę bardzo dobrze. Tylko nie lamnetujcie że to drogo bo niestety żeby zrobić krok naprzód trzeba za to zapłacić, to oczywiście moje zdanie.

[Matthew]

kurde, z tym prądem zagrało REWELACYJNIE... tylko krótko ;).. dobrze że Mag ma kondy na wyjściu..

[DeTom]

To dajcie stabilizacje termiczną prądu spoczynkowego, radiatory jak do passa i jazda ;-)) Ech kiedyś tam do was podjadę i pogadamy i posłuchamy.

[lancaster]

Proponuję zgniły kompromis -3,75V-3,8V;)

U mnie grało tak bardzo dobrze(1 kanał). Przy 4V to fet sie zagotował zanim zdążył odprowadzic ciepło być może.

Zależy, czy macie wyszlifowane radiatory i plytki samych fetów, podkladki. Termika. Zdażało mi sie robić takie hity, że nie dokręciłem do oporu feta i...hehe domyślilem się, że jednak dokręca sie go mocno;)

W złożonym wzmacniaczu miałem 3,3V, bo radiator więcej nie mógł udźwignąć.



DeTom, wiem, ze pytanie jest z serii "totalna amatorszyzna", ale między którymi punktami układu wpinasz amperomierz i mierzysz te 100mA?

[magazynier]

Zapraszam.

Pre mam nienajgorszy chyba, (P1.7), ale jak mówisz pre na opa ....

Układ grał z małym wzmocnieniem ok. 2. Z tym prądem spoczynkowym rzeczywiście może być problem, ale na mniszych prądach (tak ok. właśnie 100mA grało trochę ostro). Ustawiałem te 4.10V - 4.20V na IRFP240, bo właśnie dla tego nap. Miałem 120mA.

Ja się od dłuższego czasu zastanawiam nad zmianą tranzystorów, zresztą pisałem kiedyś, a że drogie, wiadomo...

Chcę jednak jeszcze się z tymi pobawić, jak miałbym puścić z dymem Toshiby...:/



Pozdrawiam i zapraszam.

[lancaster]

magazynier, 4,2V! Jaki masz ten radiator(na parę)?
