Stereo Amplifier with 16 tubes DIY

[krzem3]

Witam.

krzem3 zam.Nysa.

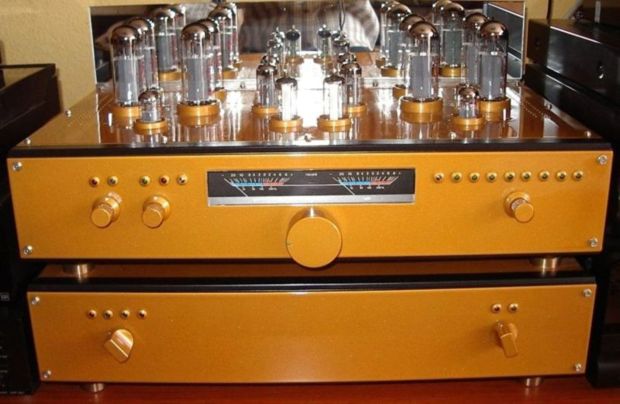

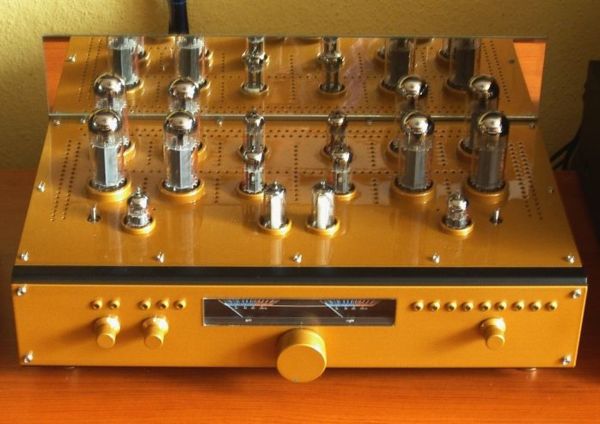

Przedstawiam wzmacniacz stereofoniczny własnej konstrukcji zbudowany na 16 lampach

elektronowych. Jest to konstrukcja tzw. dzielona, czyli składająca się z właściwego wzmacniacza

oraz zasilacza umieszczonych w oddzielnych obudowach.



Podstawowe parametry techniczne wzmacniacza:



Lampy stopnia końcowego 2 X 4szt.E34L

Sterujące 2 X 2szt.ECC99

Wskaźniki wizualne 2 X EM84

Wzmacniacz wstępny i odwracacz fazy 2 X ECC82

Transformatory wyjściowe toroidalne10 sekcyjne (push pull z odczepem ultralinear)

Siedem wejść sygnałowych na przekaźnikach.

Wskaźniki wychyłowe do odczytu rzeczywistego sygnału wejściowego.

Układ opóźniający włączenie głośników.

System przełączenia przewodów głośnikowych na drugi wzmacniacz

lub amplituner na przekaźnikach.

Impedancja wyjściowa 4-8ohm przełączana na przekaźnikach

(bez ręcznego przekładania przewodów)

Gniazda wyjściowe na kolumny głośnikowe typu XLR

oraz na gołe przewody.

Polaryzacja lamp końcowych - osobna regulacja prądu anodowego

dla każdej lampy E34L.

Korekcja napięcia minusa dla lamp końcowych.

Sprzężenie zwrotne płytkie/głębokie realizowane przełącznikiem.

Sygnalizacja przełączeń funkcji wzmacniacza diodami LED.

Pasmo przenoszenia 15Hz-60KHz.

Moc wzmacniacza 70W na kanał.

W układzie zastosowałem kondensatory sprzęgające

i odprzęgające MKP,MKS firmy WIMA.

Podstawki lampowe porcelanowe.

Waga wzmacniacza 13kg.

Schemat podstawowy wzmacniacza to znany Williamson,

lecz przystosowany do własnego zastosowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Parametry techniczne zasilacza:



Transformator toroidalny 600W.

Dwa dławiki niskiej częstotliwości dla zasilaczy stopni wyjściowych.

Uzwojenia:

Anodowe dla wzmacniaczy mocy i przedwzmacniaczy.

Żarzenia:

2 X 6,3/3A dla lamp ECC99, ECC82, EM84, 2 X 6,3V/8A dla lamp E34L

oraz 12,6V/2A dla przekaźników,diody LED, oświetlenie wskaźników.

Zasilacze:

Stopnia końcowego 2 X +400V, 2 X +440V

Przedwzmacniaczy 2 X +410V

Polaryzacji lamp końcowych 2 X -45V

Żarzenie lamp przedwzmacniaczy dla kanałów L-R napięciem stałym.

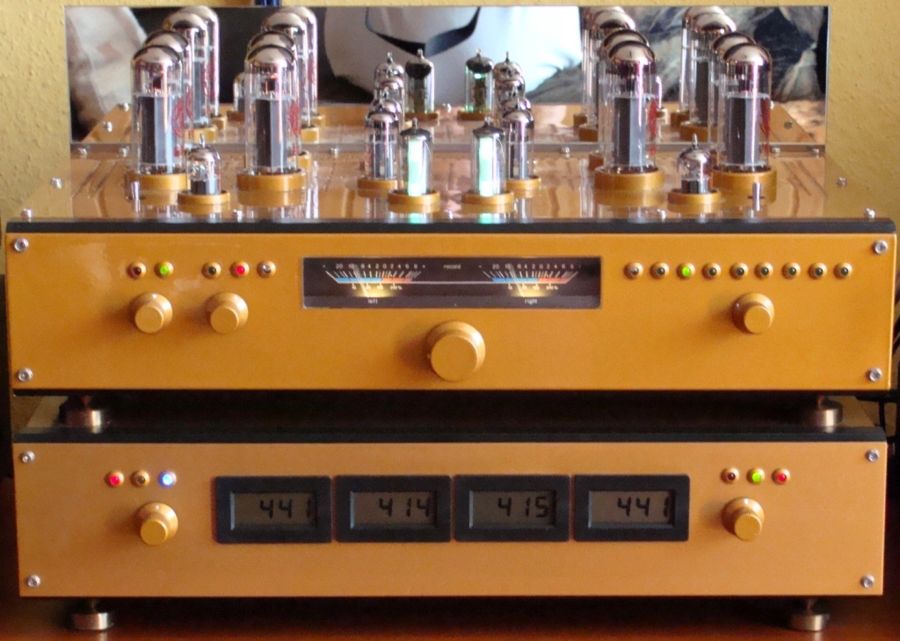

Osobny zasilacz dla układu czterech wskaźników LED do odczytu

napięć anodowych dla przedwzmacniaczy i stopni końcowych oraz

stanu rozładowania dużych pojemności kondensatorów elektrolitycznych,

po wyłączeniu napięć anodowych.

Soft start - miękki start.

Układ opóźniający na przekaźnikach o około 105sek. włączenie napięć anodowych

dla przedwzmacniaczy i stopni końcowych z funkcją standby.

Przekaźniki usytuowane są po stronie napięć zmiennych.

Układ na przekaźnikach do zasilania anod stopnia końcowego 2 X +400V, 2 X +440V

Taki układ może służyć do łagodnego przejścia do napięć wyższych, jak również

ekonomicznego użytkowania wzmacniacza.

Kontrolę napięć minusa sygnalizują diody LED.

Każde gniazdo bezpiecznikowe ma diodę LED, która sygnalizuje o włączeniu napięcia,

dotyczy to również przełączników pracy.

Gniazdo sieciowe z filtrem.

Wentylator z regulacją obrotów i wyłącznikiem.

Dodatkowe gniazdo wyjściowe napięć zasilających dla przedwzmacniacza korekcyjnego.

Dostępne są również napięcia które mogą służyć przy budowie innego wzmacniacza

wykorzystując w/w zasilacz.

waga zasilacza 15kg.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Bardzo ładny wzmacniacz. Widać, że jest owocem pasji i doświadczenia. Czy mógłbym prosić o zdjęcia wnętrza?

[conri]

Czyżby zapowiadali srogą zimę? 8-)

[conri]

Czyżby zapowiadali srogą zimę? 8-)

[terror twins]

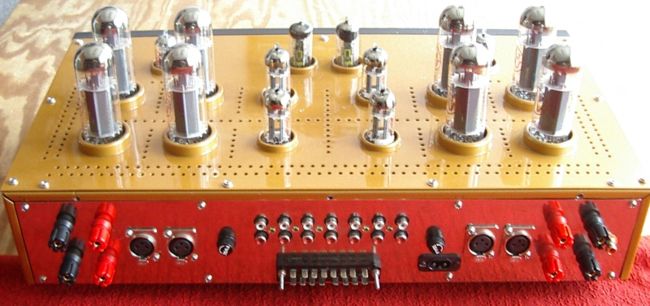

daj dokładne wejścia tyłu

wygląda bardzo solidnie

[krzem3]

Właśnie nie chcą zdjęcia wchodzić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terror twins]

2x 600 w????

[Muzg]

Więcej, więcej... ;)

Dało się używać w lecie?

[terror twins]

chodzi o trafa

[krzem3]

Następne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Następne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Zasilacz ujęcie z boku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Wnętrze zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Elementy zdalnego sterowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Obudowa



Obudowy wykorzystałem z rozbiórki amplitunera oraz korektora Radmor.

Zostały zmodyfikowane pod kątem wymagań mojego projektu.

Panele górny,czołowy,tylny zostały wykonane z blachy stalowej

o grubości 1,5mm. Dodatkowo wstawiłem poniklowaną płytę stalową

która wzmacnia część dolną wzmacniacza, a zarazem oddziela ekranem

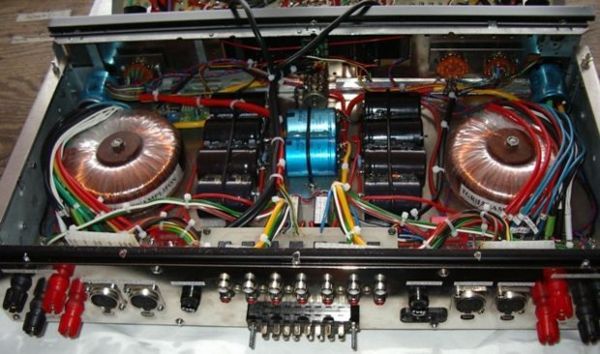

od zasilacza. Na spodzie obudowy zamontowane są transformatory

wyjściowe toroidalne i inne elementy wzmacniacza. Dodatkowo obudowa

została wzmocniona panelem wewnętrznym oraz wspornikami bocznymi

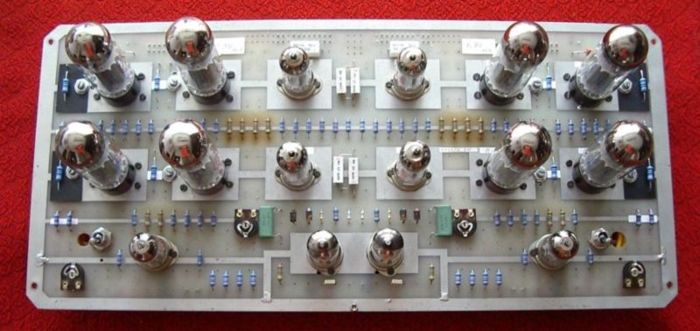

na których zamontowana jest płyta drukowana wzmacniacza.

To samo dotyczy obudowy zasilacza z wyjątkiem pozostawionej

pokrywy górnej. Wszystkie otwory na lampy i gniazda zostały wykonane ręcznie.

Tuleje okalające lampy są wytoczone ze stali i zgrzane do panelu górnego.

Stopki i podkładki wytoczone są z mosiądzu. Oprócz paneli tylnych które są

poniklowane, całość pomalowana jest lakierem typu metalic.



Sprzęt towarzyszący.



Kolumny głośnikowe JBL Norhridge E-100, skuteczność ( 2,83/1m) 91dB

Kolumny głośnikowe podstawkowe JBL L-810 z tytanową kopułką do 40KHz

Odtwarzacz Harman Kardon HD-750 HDCD

Odtwarzacz DVD Yamaha S-1500 DVD Audio / SA-CD

Amplituner stereo Harman Kardon HK - 3470

Stacjonarny Minidisc Deck MDS - JB-980

Gramofon Grundig.



Odczuć i wrażeń odsłuchowych nie będę opisywał ponieważ dla każdego

mogą być inne.Wzmacniacz konstruowałem według swoich upodobań i pod

kątem przyjaznych funkcji w jego obsłudze.

Wzmacniacz charakteryzuje się na ogół dobrą dynamiką i sporym basem

w nagraniach rock, blues, country, disco, szczególnie cenna zaleta na cichym

odsłuchu wieczornym.



Autor Janusz Krzemień zam. Nysa woj. opolskie.

[hhf_pm]

Pokaż schemat.

[krzem3]

Dla informacji dodam że w pierwszej wersji zasilacz nie miał zamontowanych wskaźników LCD

do odczytu napięć anodowych.

W parametrach wzmacniacza podałem informację dotyczącą schematu.

[krzem3]

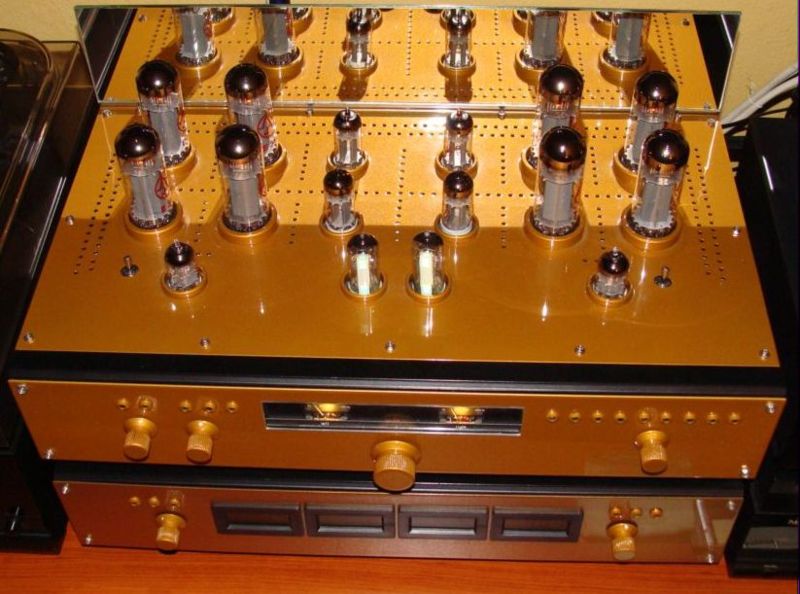

Wzmacniacz lampowy i sprzęt wspomagający.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

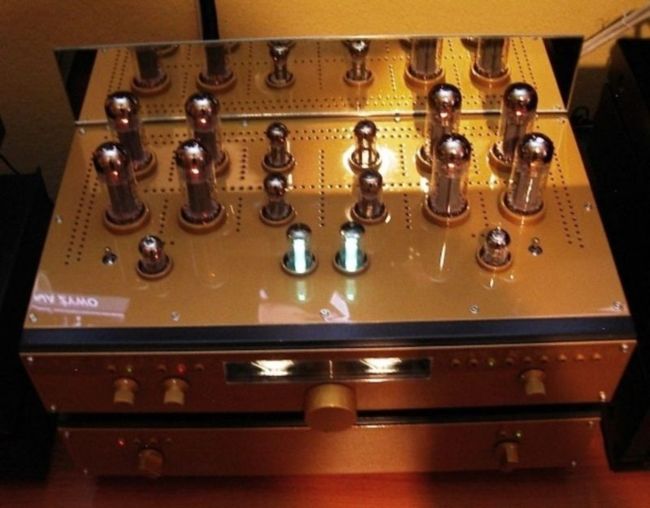

Wzmacniacz przy małym oświetleniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Na pewno wzmacniacz w klasie A wytwarza dużo więcej ciepła.

[krzem3]

terror twins, 15 Sie 2009, 00:40



>chodzi o trafa



krzem3

Co masz konkretnie na myśli.

[krzem3]

hhf_pm, 15 Sie 2009, 01:10



>Pokaż schemat.



krzem3

Schemat rysowałem ręcznie więc będę musiał zeskanować.

Mogę wstawić ale jakość nie jest za dobra.

[krzem3]

Muzg, 15 Sie 2009, 00:40



>Więcej, więcej... ;)

>Dało się używać w lecie?



krzem3

Przy 30mA na lampę zupełnie jest znośnie.

Dziękuję za uznanie.

[frugo_1]

zarąbisty wzmacniacz

[terror twins]

dwa transformatory 600 watowe

[krzem3]

terror twins, 16 Sie 2009, 15:32



>dwa transformatory 600 watowe



Wspólny transformator sieciowy 600W ale osobne uzwojenia dla kanałów L-R,

anodowe dla stopni mocy,dla przedwzmacniaczy.,żarzenia,minusa polaryzacji.

[terror twins]

zasilacz to mała elektrownia:D

[Andy777]

O ja pierniczę!

[krzem3]

krzem3, 16 Sie 2009, 16:17



>terror twins, 16 Sie 2009, 15:32

>

>>dwa transformatory 600 watowe

>krzem

>Wspólny transformator sieciowy 600W ale osobne uzwojenia dla kanałów L-R,

>anodowe dla stopni mocy,dla przedwzmacniaczy.,żarzenia,minusa polaryzacji.



Małe sprostowanie.Dla minusa polaryzacji wspólne uzwojenie,lecz osobne zasilacze L-R.

Może pomyliłeś dwa trafa wyjściowe z sieciowym,zasilacz jest w osobnej obudowie.
