Pomoc w budowaniu zwrotnicy.

[baton168]

Witam.

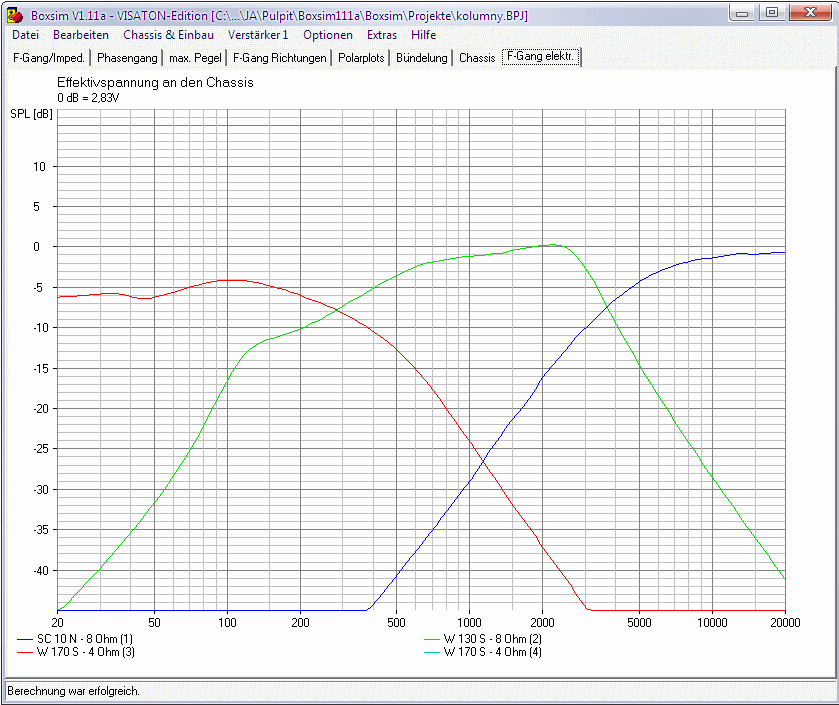

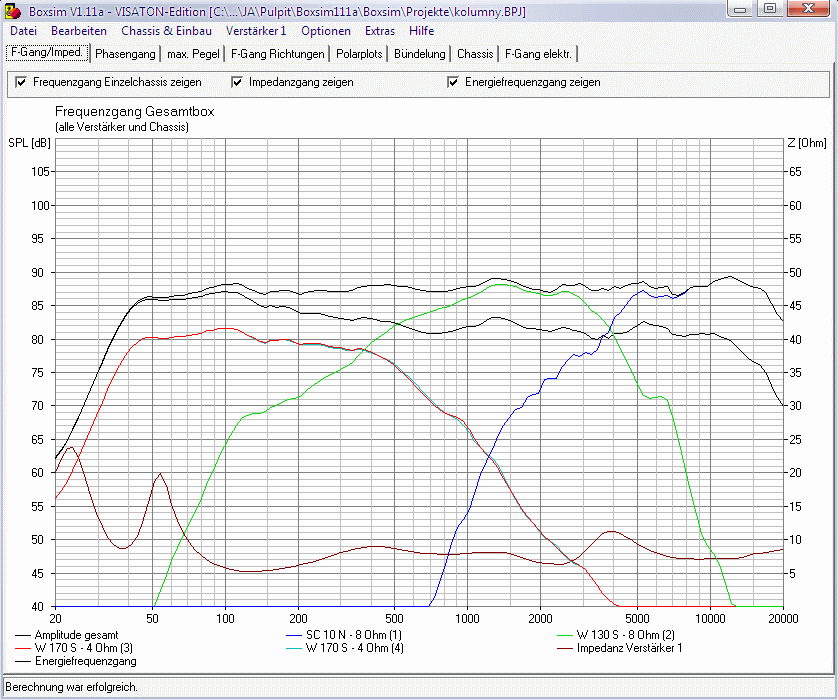

Chciałbym Was prosić o pomoc w skonstruowaniu zwrotnicy do głośników Visaton (2xW170S 4ohm + W130S 8 ohm + SC10N 8ohm). Niestety nie mam czym zrobić pomiarów, więc muszę opierać się na firmowym programie BoxSim. Zrobiłem symulację w programie (zdjęcia poniżej).



Nie wiem czy w tym programie można łączyć głośniki szeregowo, ponieważ na wykresie efektywność napieciowa linia, która przedstawia głośniki niskotonowe odrazu obniżyła się do -6db. Moźe to tak ma być



Jak możecie to skomentujcie tą zwrotkę. Wszelkie uwagi, podpowiedzi mile widziane Pierwszy raz projektuję, więc penie coś tam trzeba będzie poprawić:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baton168]

Następne wykresy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturzenek]

Jak sprawdzasz fazę głośników czy się pokrywa to nie z 0 cm bo kto z takiej odległości słucha...

[jozefkania]

Lepiej dać dwa woofery 8omhowe równolegle. Będzie wyższa efektywność napięciowa.

[baton168]

arturzenek

Dzięki za podpowiedź. Nie znam dobrze tego programu dlatego tak wyszło. Teraz zrobiłem z odległości 1m. No i jak dla mnie to wyszła jakaś sieczka, ale może tak musi być.



jozefkania

Niestety nie moge dać tych 8 ohm`wych, bo juz mam 4 ohm`we i chciałbym żeby kolumna miala 8 ohm. A jeśli chodzi o tą efektywność to jest ona wyczówalna w dzwięku ? Chodzi mi o to czy te 4 ohm bedą grać ciszej od tych 8 ohm ?

Aha jeszcze jedno głośniki basowe bedą miały obudwe 44l br 35-40hz. To jak w tym programie mam wpisać tą objętość ? Mam ja podzielić i do każdego głośnika przydzielić 22l i strojenie np 40 hz. Czy mam wpisać po 44l ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturzenek]

Tak, będzie sieczka dlatego dla czytelności lepiej wyłączać poszczególne przetworniki zęby nie zaciemniać widoczności i wtedy dopatrywać się czy idą zgodnie w parze na częstotliwości w której się łączą.
