Tuby i waveguide szyte na miare

[jacek_zagaja]

Sprobuje najpierw pasywnie.

[jacek_zagaja]

Chyba najbardziej znana tuba Iwata 300Hz 1 cal - znana z przetwornikow TAD model TH-4001.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

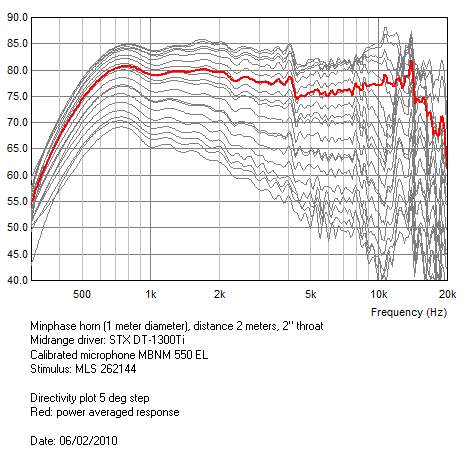

Sukcesywnie bede umieszczal pomiary tubek. Pierwsza - tuba stalokierunkowa Minphase plus driver STX DT-1300-Ti z odleglosci 2 metrow (tuba ma 1 metr srednicy!).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yotomeczek]

>> jacek_zagaja



Mógłbyś skrótowo porównać najpopularniejsze typy tub dla orienatacji mniej świadomych :)

Bardzo ciekawa inicjatywa.

JMLC, 400Hz, 1", 14 stopni jakie ma wymiary?

Czy tuby mają mocowanie do typowych driverów (np Beyma CP380M)?

[jacek_zagaja]

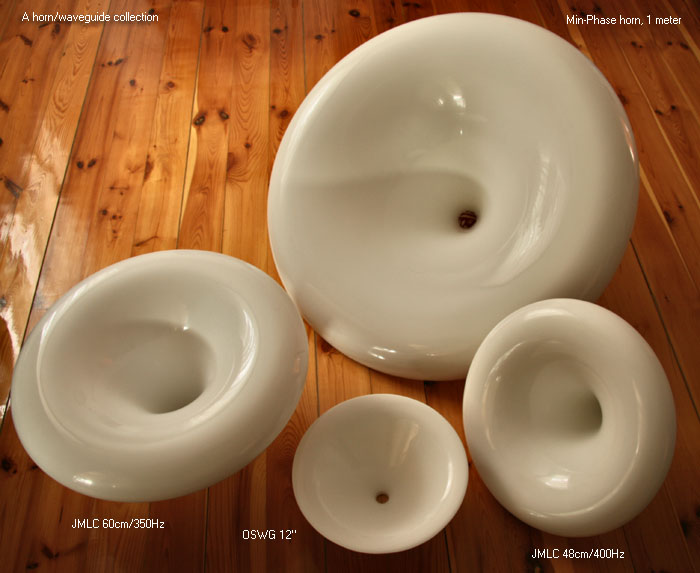

Tuba zmiennokierunkowa JMLC (323mm dluga, 481mm srednica) nadaje sie do konstrukcji wolnostojacych typu "Avantgarde Trio", ma najbardziej plaski przebieg SPL na osi. Tuba OSWG nadaje sie najlepiej do wbudowania w odgrode tak jak w modelu ktory przygotowuje na luty (zdjecie ponizej). Tuba Minphase natomiast najlepiej sie sprawdzi w duzych pomieszczeniach powyzej 30m2, kinach, kosciolach itd. Generalnie tuby stalokierunkowe maja ta przewage ze mozna je swobodnie korygowac elektronicznie (EQ). Tuby do glosnikow szerokopasmowych czekaja na pierwszego smialka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

Oczywiscie mocowanie do danego drivera to zaden problem.

[Gość Cadam]

Co sądzicie o połączeniu Wavecor TW030WA z waveguide Monacora? Do waveguide lepsza będzie wersja z ferrofluidem czy bez? Czy ten utubiony Wavecor zniósłby niski podział pierwszym rzędem?



http://www.monacor.de/de/PDF/G/G1/G110110/G110110Z.pdf

http://www.wavecor.com/TW030WA05_06_07_08_specifications.pdf

[Gość Cadam]

Która wersja lepsza do waveguide?





[tomq88]

Do waveguide lepsza będzie wersja z ferrofluidem czy bez?

Do niskich podiziałów będzie lepsza wersja z ferro.

[Gość Cadam]

Wiem, że ferrofluid zwiększa wytrzymałość mocową, ale mnie interesuje który ma lepszą charakterystykę SPL i fazową.

[jacek_zagaja]

Posiadasz impulsy? Moznaby popatrzec jak ferrofluid tlumi w poblizu Fs. Na faze najwiekszy wplyw ma falowod. Falowod Monacora jest bardzo malutki jak dla supertweetera, a nalepiej ciac tweeter nisko na prawdziwym driverze wtedy dzwiek ma moc ;) testowalem ostatnio de500 z podzialem 900Hz, ciekaw jestem porownania :))

[dolphin123]

jacek_zagaja ta membrana bierna też STXa? Na zamówienie?

[jacek_zagaja]

Z oferty tylko ze to bylo milion lat temu :) jesli chodzi o tuby to zostal mi juz tylko jeden wariant do przetestowania - full metal z aktywnym basem i midbasem w OZ np. na Dayton Reference. Najprostsze rozwiazania najlepsze, szkoda czasu na kombinacje.

[Gość Cadam]

Impulsów nie mam, bo charakterystyki wziąłem ze strony producenta. Odpowiedzi impulsowe wygenerowane z SPL w LspCAD wyglądają tak:







[jacek_zagaja]

Jak pierwszym rzedem to lepiej bierz ferrofluid :) zmierz do okola osi i na sredniej dobierz filtr.

[Gość Cadam]

fajne



[Gość Cadam]

Dałoby się zaprojektować eliptyczny waveguide podobny do Daytona H07E (ale prostokątny, nie kwadratowy) nie szerszy niż 24cm, i możliwie płytki z zejściem poniżej 1,5kHz do MTM z midwooferami średnicy 18cm?



http://www.daytonaudio.com/index.php/loudspeaker-components/loudspeaker-drivers-by-type/waveguides/h07e-6-x-6-elliptical-waveguide-1-threaded.html







Myślę, że taki zestaw głośnikowy byłby bliski doskonałości, bo mógłby mieć płaską charakterystykę mocową horyzontalną i wertykalną. A gdyby jeszcze na osi było idealne wyrównanie czasowe przetworników do zwrotnicy pierwszego rzędu i koherencja fazowa poza osią to byłby ideał.

[jacek_zagaja]

MTM sprawdza przy mikrofalowodach przy relatywnie malej odleglosci miedzy sredniakami. Prawdziwy falowod nie powinien byc mniejszy niz 10cali.

[Gość Cadam]

Robiłeś pomiary Daytona H07E?

[jacek_zagaja]

Nie miałem okazji.

[Gość Cadam]

Na oko ze zdjęcia można coś o nim powiedzieć? Za jakiś czas spróbuję obmierzyć ten falowód.

[jacek_zagaja]

Wyglada na zwykly stozkowy. Jesli chcesz uciac wysoko 1rz to moze sie sprawdzi o ile znajdziesz odpowiedni midwoofer.

[KrzysiekA]

Super robota Jacku, niestety na eksperymenty 270zl za sztuke troche za drogo...

Też chciałem to napisać zanim doczytałem się do twojego postu. Nigdy nie robiłem nic na tubach a chyba warto spróbować. Ale na próbowanie chyba są trochę za drogie.

[jacek_zagaja]

Nie ma problemu można wziąć membranę woofera lub kupić gotowy falowód z plastiku i pogrubić – kształt lejka czyli stożek plus promien na wlocie latwo wykonać recznie. Falowody z aluminium, GFK czy polimerobetonu musza być droższe ponieważ to jest produkcja reczna w małych ilościach. Z polimerobetonu na prawdę nie są drogie. Najlepsze efekty osiągnąłem na SEOS-10 (FP10) z driverami BC DE250/10HPL64 (konieczny sub) – był u mnie kolega który nie lubi tub i był oczarowany, przerobił Seasy i Scany. Gotowe schematy można znaleźć tu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Z racji tego ze sam sobie projektuje falowody to nie miałem okazji/czasu sprawdzić w praktyce co oferują wielcy producenci jednakże od czasu do czasu porównania pojawiają się na forum:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Czy jest jakiś driver o hi-end'owych osiągach w przystępnej cenie?

[jacek_zagaja]

Tytanowe z tłumikiem są drogie. Klony DE250 z wysyłką też nie bardzo:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Między 200-300zł nie spotkałem, 350zł może się da DE250 z rabatem. Ale o czym tu mówimy SS/Seas są dużo droższe :))

Najtaniej będzie posmarować D800 Aquaplasem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Do 400zł i do 500zł które są najlepsze?

[jacek_zagaja]

Wiesz różnice są minimalne jeśli są tak samo przefiltrowane. Ja ostatnio użyłem BC DE500 i mogę polecić, trochę tańszy jest BMS 4550.



[fakamada]

Do eksperymentow chyba najlepszy jest de250. Jest na nim najwiecej konstrukcji.
