Tuby i waveguide szyte na miare


jacek_zagaja

Recommended Posts

Sa juz dostepne pierwsze egzemplarze tub zmiennokierunkowych JMLC, 400Hz, 1", 14 stopni. Tuby te maja najlepsze CSD i naturalny dzwiek. Zamawiac mozna w:



www.autotech.pl

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...

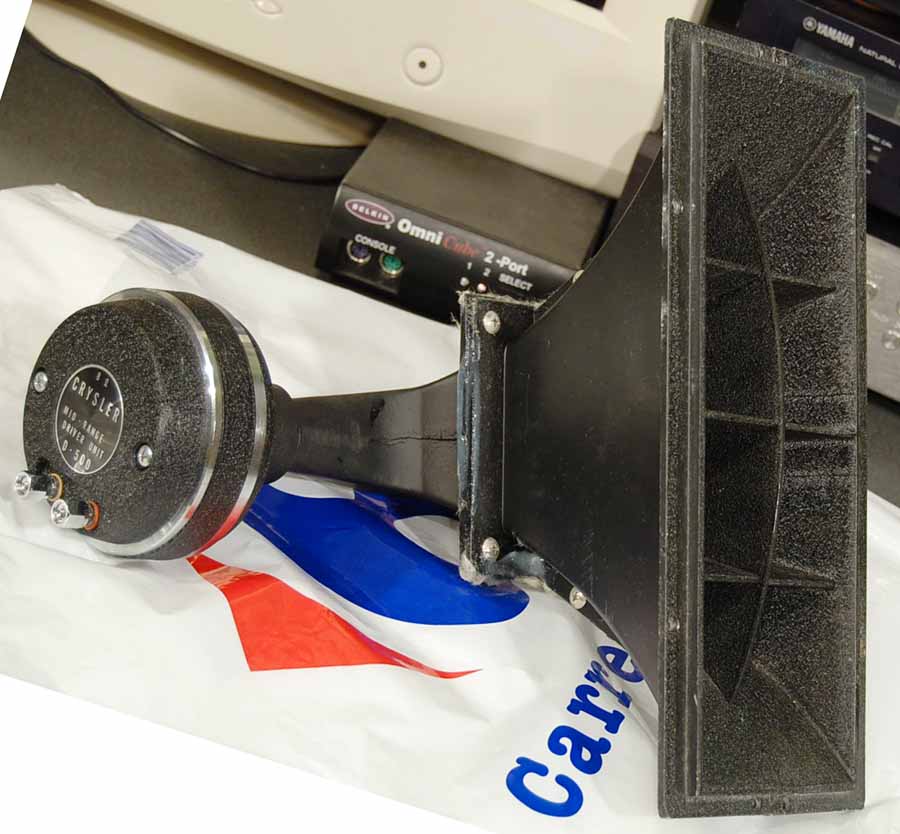

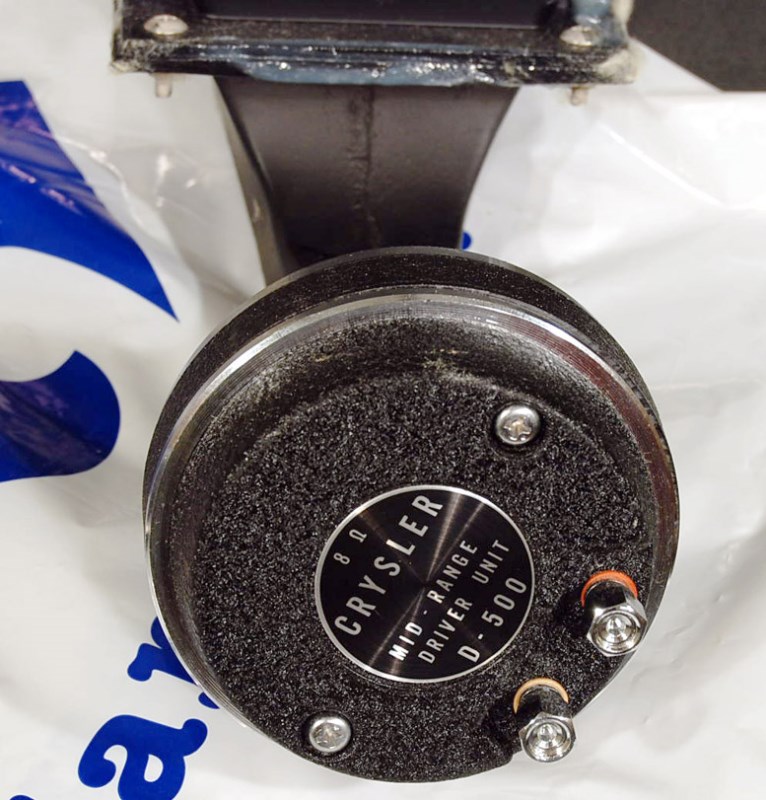

Cześć, mam kolumny z lat 70-tych z tubowymi głośnikami średniotonowymi, wyprodukowane przez firmę CRYSLER (japan), grają nieżle, ale w porównaniu np do JBL1000Ti -CRYSLERY wydają się mniej dokładne, brakuje nieco czystości i dokładności, nie same średniotonowce ale jako kolumna 3 głośnikowa, oczywiście poza głośnikami jest również zwrotnica, której należałoby poświęcić nieco uwagi, zastanawiam się czy w połączeniu z w/w tubami możnaby osiągnąć więcej niż fabryka dała? Może ktoś próbował?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-887-100003566 1255268837_thumb.jpg

post-887-100003567 1255268837_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W tubach zwrotnica i pozostale glosniki odgrywaja duza role. Zaczalbym od tego.



Z najnowszych opracowan prezentuje tube ktora bedzie miec handlowa nazwe "Min-Phase". Jest to zoptymalizowany profil JMLC metoda Gaussa tak zeby otrzymac stalokierunkowosc a co za tym idzie minimalnofazowosc.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Potrzeba bylo 10 godzin pracy najnowszego procesora 4 rdzeniowego aby zaprojektowac tube minimalnofazowa. Zalaczam symulacje SPL 0-40deg oraz tube OS stalokierunkowa zamowiona przez Czechow.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dyspersja 1" w idealnych warunkach powyzej 10kHz jak na zalaczonej symulacji plaskiego tloka w tubie Minphase.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Podoba mi się ta koncepcja, jednak dalej nie mam jasności jaki przetwornik podpiąć do takiej tuby aby można się delektować nie tylko wyglądem ale i właściwościaami sonicznymi. Czy ktoś eksperymentował z przetwornikami może podobnymi do tych, które wrzuciłem na fotach powyżej...

Link to comment
Share on other sites

Do tub nalezy stosowac przetworniki cisnieniowe (popularnie driver tubowy, compression driver) jak ten na zdjeciu powyzej. Mozna stosowac zwykle glosniki o tej samej srednicy co gardlo tuby ale jesli membrana nie jest plaska lub brak korektora fazy to efekt bedzie taki sobie. Ponadto przetwornik cisnieniowy ma duzo wieksza efektywnosc.

Link to comment
Share on other sites

Dzieki uprzejmosci firmy B&C moge zaprezentowac przekroj glosnika cisnieniowego DE250.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Poniewaz przetworniki cisnieniowe sa zazwyczaj drogie wiec mozna sprawe rozwiazac tak.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Titan,



Tu masz przyklad ciekawego drivera Yamaha:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeden z naszych klientow go posiada. Przymierzamy sie powoli do sredniotonowych tub dla takiego przetwornika:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Jacek,

Tuba dla drivera 2" będzie długa, ja chcę żeby wszystkie tubki w moim nowym systemie były timealign. W tej sytuacji MF będzie za daleko... Do tego chciałbym żeby głośniczek w niej schodził na początek do 80hz... nie ma takiego głośnika ciśnieniowego.. tzn. jest ale zaczynają się od 18 tysięcy$$$ "ALEACUSTICS"

Link to comment
Share on other sites

Moj cisnieniowy wygladal bedzie tak.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
