Szukam schematu zdalnego sterowania

[bodo_z]

Przy 1 uruchamianiu tego układu zauważyłem ten dyskonort . A w ABOXsie za każdym razem włączał się uklad zabespieczający i na chwilę odłączajac głośniki i ten stuk nie do zaakceptowania więc zaprojektowałem to antidotum ,spisóje się super.

[bodo_z]

PS jedyną rzecza która misiałem zmienić to przeciąć scieżke masy i rozdzielic nasę sygnału i zsilania przekaźnika która zwiera gniazda do masy po odłączeniu PGA. Zanieszczę schemat druku z poprawkami

[bodo_z]

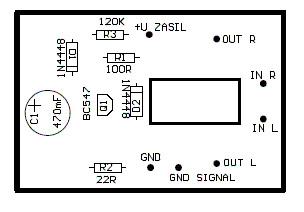

TO Z POPRAWKAMI

[obrazekLUKASZ-197444_1.GIF] [obrazekLUKASZ-197444_2.GIF]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

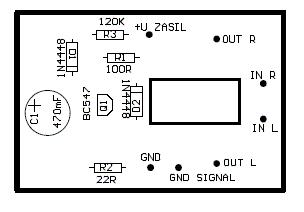

NIE WIEM CO TO JEST JESZCZE RAZ

[obrazekLUKASZ-197451_1.JPG] [obrazekLUKASZ-197451_2.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Prawdę mówiąc, to chodzi mi o normalne warunki pracy a nie momenty załączania i wyłączania.

Jesli chodzi o moment wyłaczania, to na wyjsciu przewiduję również przekaźniki, wiec trzeba tylko jakoś 'zaprogramować' układ, aby po wyłaczeniu natychmiast rozłaczyć przekaźniki. Jeszcze nie wiem, jak to zrealizować:-(

[bodo_z]

Najprościej mieć do części cyfrowej trako 10- 15 W i oddzelne trafko do częsci analogowej i odłączac pilotem-( przekażnikiem) zasilanie trafa analogowego i te same sterowanie wykożystać do odłączania wyjscia. Podłączając 2 cewki równolegle. Oczywiście trawko od cyfrówki odłacza wyłacznik sieciowy.

[GNAKED]

W sumie sprzet najlepiej chodzi jak sie go niewyłącza - u mnie chodzi 24 na dobe odkąd go złożyłem z małymi przerwami na wymiane elementów.

Proponuje spróbować w zasilaniu pga wrzucić wszystkie kondensatory 10uf tantal smd, wydaje mi się że lepszy niż panasoniki FC. Chyba Darkul coś takiego proponował (respekcik).

[jar1]

Przedstawiam schemat selektora wejść. Niestety mało miejsca i rysunek nie jest zbyt wyrazisty.

Cztery wejścia chinch i jedno XLR.

Jedno wyjscie chinch i jedno XLR.

Po PGA ma byc podłaczony BLS. Wyjscie wybierane: albo chinch albo XLR.

Dodałem oddzielne zasilanie, by zbytnio nie obciązać zasilania części cyfrowej.

Uwagi mile widziane.

[obrazekLUKASZ-197703_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

> jar1

odpalilem uklad i na wyjsciu nie ma praktycznie skladowej stalej

jest ponizej 1mv ale sie zmienia raz na + raz na -

Przy wylaczaniu ukladu napieci wzrasta czasami do 300mv - satd pewnie ten stuk



Poniewam mamy oddzielne trafo do czesci analogowej i oddzielne do cyfrowej

to spokojnie da sie zrobie tak zeby cyfrowa czesc odlaczyla przy wylaczeniu przekaznik

odlaczajac tym samym RCA/XLR OUT



Co do dzwieku to na razie malo moge powiedziec bo calosc byla na pajaku i przechodzila przez obecny preamp

jutro podlacze go bezposrednio pod cd

[Adrian]

>jar1

podeslij plik to wrzuce go na weba



P.S. ustalilismy ze robimy zasilanie razem z czescia cyfrowa

przeciez mamy 50VA trafo. Chyba ze to tylko tak od celow schematu



Co dalej?

robimy plytke pod selektor?

Musimy chyba jeszcze wyslac uklady do veterana do przeprogramowania (przynajmniej ja)



W wtorek sprobuje zadzwonic do hydrogig i jodmeda dowiedziec sie czy dadza jakas odpowiedz

w sprawie obudowy

[jar1]

Wystarczy, aby w momencie wyłączenia zasilania audio poszedł sygnał reset na przekaźniki - to od razu spowoduje wyłączenie toru audio. Bo przekaźniki są bistabilne - takie jak użył Bodo. Masa wejść RCA jest odłączana, na XLR nie. Wyjścia nie mają oddzielanej masy.

Przy wejściach są oporniki do masy, tak na wypadek, aby rozlaczane źródła nie pracowały przy nieskończonej opornosci. Dalej na wejściu są też oporniki w szeregu, zabezpieczają układy przed przypadkowym zwarciem, ograniczając prady zwarcia. Potrzebne też były na wyjsciach z PGA, aby jeden z kanałów zewrzeć do masy w przypadku korzystania z wyjścia nie zbalansowanego. Na razie nie przewidziałem kondensatorów sprzegających z BLSem, jak będzie trzeba, to jest miejsce na plytce do BLSa.

[jar1]

>Adrian

To zasilanie do selektora mam zamiar pobierać równolegle z trafa cyfrowego;-) Pomyslałem, że wypada zrobić osobny stabilizator, aby nie zakłócić pracay procesora - przekażniki mogą czasami pobierać do 500mA! (przy resetowaniu)

[bodo_z]

Jar1 no to się napracowałeś. Dlaczego nie 12V albo24V przekażniki? przecież dla ULNa to żadna różnica a prad mniejszy bo wyższa opornośc cewki sygnał sterójący ULNem i tak stan wysoki 3,5V . schematowi przyjżał bym się z chęcią bardziej lecz na luka.. słabo czytelny .

[jar1]

5V, bo inaczej trzeba by dodatkowe uzwojenie na trafie. A ponieważ przekaźniki są bistabilne, więc te prady płyną tylko w momencie załączania.

Schemat prześlę, uwagi mile widziane.

Pozdrawiam

[bodo_z]

Nie trzeba dodatkowego uzwojenia wystarczy wyższe napięcie i tak trzeba stabiliziwać z 8 cz z 15 V radiator troszke więkrzy i OK.

[jar1]

Wiesz, Bodo, zanim zacząłem o tym mysleć już zamówilismy z Adrianem trafa. Niestety minimalistycznie na 5V. Teraz się juz nie wycofamy:-). Ale inni mogą robić jak chcą, można wsadzić równie dobrze przekaźniki na 12V.

[Adrian]

Tu jets lepszej jakosci schemat od Jarka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jak mi podesle pdfa to rowniez go wrzuce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

> jar1

Jarku pamietasz jak Ci pisalem ze jendak uklad veterana ma on/off z pilota

Warto by bylo dodac do tej plytki bo jest najblizej zasilania

przekaznik do odlaczenia czesci analogowej i zlacza do tego

Co o tym myslisz? Bo po co robic kolejna plytke?



Schamt wyglada ok - tylko tak jak pisalem podeslij pdfa bo ciezka odczytac jakiekolwiek wartosci



P.S. czy veteran bedzie cos musial zmieniac w sofcie pod ten schemat?

[jar1]

Adrian, pdf przesłany.

Jak wiesz wszystko jest sprawa kompromisów..;-). Aby mieć cztery wejscia RCA, wymiennie RCA/XLR itd....potrzeba mi 8 sygnałów sterujących. To ON/OF jest wykorzystane do resetu przekaźników. Ogólny ten reset powoduje rónież odłaczenie wejść i wyjść. Warto się zastanowić jak rozwiazać sprawę zdalnego załączania z pilota. Myśle, że bedzie to jakoś mozliwe i oczekuję jakiś pomysłów.

[Adrian]

Schamat w pdf tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





A czyli veteran ma nam przeprogramowac uklad aby ten on/off byl do czego innego

teraz juz kumam... Wiec koniecznie cos trzeba wymyslec aby z pilota dalo sie wylaczyc uklad

i cala czesc analogowa.



Od czego jest zatem? CON3 i CON4

bo CON1 to polaczenie z czescia cyfrowa a CON2 to wlasnie sygnaly do sterowania przekaznikami



Zawsze mozna np wykombinowac ze przerabiamy np IN7 na ON/OF jesli sie da



> veteran

Da rade cos takiego zrobic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Wyłączanie części audio można sobie wyobrazić nastepująco:

Potrzebny jest dodatkowy sygnał sterujący ON/OFF z pilota, którego wysłanie spowoduje najpierw podanie sygnału RESET w celu odłączenia przekaźników w selektorze a nastepnie po paru sekundach podanie sygnału rozłaczajacego przekaźnik na zasilaniu części audio (na pierwotnym uzwojeniu trafa zasilającego część audio).

Włączanie odbywało by się w odwrotnej kolejności.

[Adrian]

No wiec pewnie veteran nam odpowie jutro/pojutre jak przeczyta



> jar1 czy te rysunki gniazd sa ok czy mam je mierzyc recznie?

niestety ten rca jest troche niewyrazny wiec moga byc klopoty

co do wysykosci gniazd to przelicze jakos wysokosc od plytki i tak zaprojektuje tylnia scianke

[Krzy]

Przeglądam schemat z załącznika nr 1 od veterana.

Sterowanie przekaźnika on/of i podłączanie sygnału analogowego zrealizowane jest tą samą linią. Może dać w szereg układ R=D + C do sterowania tranzystora kluczującego przekażnik sygnału i układ RC ( bez diody ) do sterowania drugiego przekaźnika. Dobierając stałe czasowe można osiągnąć kolejność załączania zaś dioda połączona równolegle z rezystorem i polaryzowana wstecz przyspieszy rozładowanie kondensatora zapewniając wcześniejsze wyłączenie.

Coś takiego zrobiłem do zasilania Cd-Pro2 gdzie istnieje problem kolejności załaczania 5 V i 9 V Pierw ma być 5 potem 9 a wyłacza się w odrotnej kolejności.

Działa

[Krzy]

Lecz w Cd-pro zamiast przekaźników tranzystory kluczują rezystor do masy na wejściu adj w stabilizatorach LM317 .

[jar1]

>Krzy

Fajnie, tylko na moim schemacie mam na wyjściu pracujące trzy przekaźniki. I muszą być sterowane osobno, bo ma być mozliwość wyboru RCA lub XLR (na wyjściu).

I tak trzeba trochę przeprogramować układ veterana, aby obsłuzyć sygnał reset (tak jak pisał Bodo w swoim przykładzie). Albo trzeba zrezygnować z jednego wejścia RCA albo dodać jeszcze jeden sygnał sterujący do obsługi ON/OFF. A jesli tak bedzie, to chyba nie będzie tez problemu, aby przeprogramować trochę sterowanie tak, by zadziałało jak napisałem poprzednio.

[jar1]

I jeszcze, chodzi o to, aby Reset działał niezaleznie od ON/OFF. Tzn. reset musi zadziałać przy kazdym przełączaniu wejść i wyjść (zawsze przed)...he he i juz widzę, że jest kicha, bo przy takim rozwiązaniu za każdym razem będą resetowane wszystkie przekaźniki. Chyba będzie potrzebny reset dla wejść i oddzielny dla wyjść. Tak więc potrzeba jeszcze jeden sygnał sterujący..

[jar1]

Chyba, że da się tak zaprogramować, aby po ogólnym resecie powrócić do ustawień sprzed resetu dla niezmienionych ustawień.?? Tzn. Pezłaczamy np. wyjście z RCA na XLR. Następuje reset wszystkich przekaźników, a następnie przywracane zostaje ustawienie na wejściach oraz załaczają się przekaźniki podłączające XLRy.

[Krzy]

(...)

>Krzy

Fajnie, tylko na moim schemacie mam na wyjściu pracujące trzy przekaźniki.





To może powrócisz do układu veterana na monostabilnych przekaźnikach uzupełniając go o zbalansowaną sekcję.

[jar1]

Tak, ale załozenie było, aby w czasie pracy przez cewki nie płynął prąd:-( Stąd decyzja o bistabilnych.

[Krzy]

Czy bistabilne są konieczne ?
