Szukam schematu zdalnego sterowania

[kafka]

veteran >



No właśnie szczerze mówiąc myślałem o kolcach :D Tylko musiałby być "tępe" :P, bo chcę, żeby stał klocek na klocku i się porysują. No chyba, że będą miały też podstawki. No i musiałyby być niskie... A poza tym, gdzie można tanio dostać??

[veteran]

~ kafka

Tanie kolce mozna znalezc tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

ja chcialem kupic zwykle gumowe przyklejane. Ale kupilem takie od obudowy kompiterowej i je przykleje

Mi tam styknie

[kafka]

veteran >



Wysłąłem Ci maila z prośbą o namiary... Nie wiem, czy nie doszedł, czy jeszcze nie sprawdzałeś...

[pepepe1]

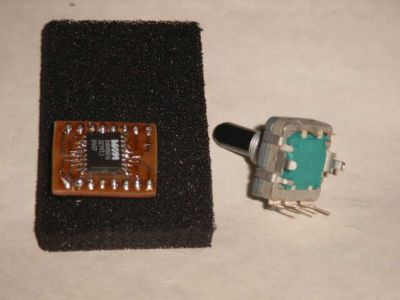

No więc tak,

wydumałem sobie mały wzmacniacz zintegrowany. Ponieważ nie jest zabawne robienie cały czas takich samych rzeczy do regulacji wzmocnienia trafił WM8816. Na razie układ pracuje na "płytce testowej", sterowany z układu uruchomieniowego procesorów 89C2051, w koszmarnym pająku - płytkę finalną uda mi się, mam nadzieje, dopracować w niedługim czasie. Aplikacja WM to kubek w kubek nota z datasheet, sam potencjometr siedzi na przejściówce z dolutowanymi od spodu kondensatorami odsprzęgającymi. Testowa wersja programu źródłowego (Bascom) jest tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - na razie sterowana klawiaturą, impulsatora i zdalnego sterowania jeszcze nie dopisałem :( Wyświetlacza raczej nie przewiduję - nie zmieści się. Układ ma zaletę: słabsze trzaski przy zmianie głośności i brak przepięcia przy zaniku zasilania niż PGA2310

[obrazekLUKASZ-250623_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

~pepepe1

WM8816 to swietny uklad, sam koncze na nim przedwzmacniacz ;)



Sproboj z kwarcem 24MHz (nie pamietam, czy ta '51 z takim pujdzie, ale chyba tak) - trzaski powinny ustac. Procedury napisane w Bascomie maja to do siebie, ze komunikacja przebiega dosyc wolno, czego objawem jest wlasnie stukanie podczas "aktualizacji" rejestrow. Na AVR + C nie ma juz tego problemu ;)

[pepepe1]

Veteran>>

problem w tym, że kostka wogóle nie przyjmuje transmisji z wiekszą szybkością - stąd ten łamaniec $crystal=1000000 :( Akurat trzaski przy zmianie poziomu to drobiazg - ale to co wyrabia PGA przy zaniku zasilania.. 8/ Podpowiedz mi - impulsator wsadziłes na przerwanie czy skanujesz porty?



Schemat jest 'finalny" i nie obejmuje klawiatury/impulsatora, i trzeba skonfigurować SPI na innych pinach. Płytka to na razie ta 'testowa" z wyprowadzeniem zasilania i SPI na 6 pinach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pepepe1]

aha, w zasilaniu oczywiście 7805, nie lm317 ;)

[kafka]

Adrian >



Temat obudów stanął??

[Adrian]

> kafka



Sorry, ze sie nie odzywalem ale bylem zajety

i myslalem, ze sie ktos jeszcze zglosi.

Niestety nikt poza toba nie jest konkretnie zainteresowany.

Nie wiem czy zrobia mi 2 sztuki ale zapytam i jak dostane odpowiedz to napisze

do Ciebie maila.

[veteran]

~pepepe1

Ja nie mam problemow z transmisja szeregowa nawet przy duzej szybkosci. Moim zdaniem to wina wlasnie '51 i Bascoma.



PGA2310 ma to do siebie, ze niestety podczas wylaczania na jego wyjsciu pojawia sie skladowa stala. Bodo zamiescil juz antidotum na forum. Ja po prostu stosuje przekaznik na wyjsciu.



U mnie impulsator pracuje na przerwaniu:

odbieramy impuls

wylaczamy przerwanie

badamy, z ktorego wyprowadzenia impulsaotra pochodzil

... (instrukcje) ...

wlaczamy przerwanie

Skanowanie pinow raczej odpada :)

[Uki]

A propo PGA2310. Jak tam mój potek? :)

[jar1]

A oto maja testowa płytka selektora.

Procki z częsci sterującej jadą do Veterana na przeprogramowanie;-)

[obrazekLUKASZ-266721_1.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

Jar1> Czy płytka do tego selektora bedzie robiona w zakładzie?

[Adrian]

> jar1

Ja mam wlozone odwrotnie przekazniki

ale wedlug instrukcji sa one niby symetryczne

wiec nie powinno byc raczej problemu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale jak mozesz zerknij czy aby na 100%

zanim veteran uruchomi uklad



Moim zdaniem plytki trzeba bedzie zrobic, tylko pytanie ile bedzie chetnych.

Mi sie nie podobaja te dlugie zwory.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

> jar1

Opisz mi jak mozesz jeszcze rz dzialanie zwor Z1-Z4

wczesniej pisales:

"1. PGA a potem BLS: zworki Z1-Z4 - (zwarte)

2. BLS a potem PGA: R13-R16 zwarte (zworki), a zamiast Z1-Z4 odpowiednie

oporniki (R13-R16)"



a potem, ze to zle i tak powinno byc:

1. PGA>BLS: Z3 i Z4 zwory Z1 i Z2 puste

2. BLS>PGA: Z3 i Z4 puste a Z1 i Z2 zwory



Zrobilem jak powyzej i pytanie dlaczego przelaczamy tylko 2 zwory jesli mamy w sumie sterowac 4 sygnaly

bo przeciez + i - z L i R

[jar1]

Pytka jest zaprojektowana jako dwustronna. Bodo wykonał testową wersja jednostronna, stąd konieczność tych zwor. Jesli bedzie robiona w zakładzie jako dwustronna to ich nie będzie.

>Adrian, musze sobie przypominieć jak ma być ;-)

[jar1]

Adrian, 21 Lut 2005, 21:40



>> jar1

>Opisz mi jak mozesz jeszcze rz dzialanie zwor Z1-Z4

>wczesniej pisales:

>"1. PGA a potem BLS: zworki Z1-Z4 - (zwarte)

>2. BLS a potem PGA: R13-R16 zwarte (zworki), a zamiast Z1-Z4 odpowiednie

>oporniki (R13-R16)"

>

>a potem, ze to zle i tak powinno byc:

>1. PGA>BLS: Z3 i Z4 zwory Z1 i Z2 puste

>2. BLS>PGA: Z3 i Z4 puste a Z1 i Z2 zwory

>

>Zrobilem jak powyzej i pytanie dlaczego przelaczamy tylko 2 zwory jesli mamy w sumie sterowac 4

>sygnaly

>bo przeciez + i - z L i R



Wersja druga jest dobra. Przełączamy tylko dwie zwory, bo do masy zwieramy tylko (-) z sygnałów. Przekaźnik zwierający dalej do masy te sygnały załacza sie tylko wtedy, gdy używamy wyjść na RCA.

[Adrian]

> jar1

ok ale dalej nie kumam

dlaczego Z1-Z4 maja za zadanie umozliwic nam kolejnosc podlaczenia

pga-bls lub odwrotnie.

Mamy 4 sygnaly a zwory tylko 2

Ale ok juz nie mecze jesli jest ok

Moze looknie dokladniej w schemat

[jar1]

>Mamy 4 sygnaly a zwory tylko 2



Bo zwieramy do masy tylko dwa sygnały (-)

[jar1]

>veteran, jak z przeprogramowaniem procków mojego i Adriana? Płytka selektora działa?

[Adrian]

> jar1

Czytaj maile. Cala korespondencja szla dw do Ciebie

oto co otrzymalem od veterana wczoraj





Rozebrałem wtyczke i troche namieszałem, ale przynajmniej "działa" :)

Popatrze w schemat, który podesłałeś i rozpisze sobie poszczególne

wejścia i sygnały sterujące, żeby puźniej skupic sie tylko na

programowaniu. Troche nie wiem, jak to upchnac w pamieci, ale moze cos

wymysle ;)

Musialem o tym rozmawiac z Bodo. Po prostu jako baza do zmian posluzy

program napisany dla Andrei - tam rowniez wykorzystane zostaly

przekazniki bistabilne sterowane impulsowo. Pomalu wszystko sie

wyjasnia ;)

[Adrian]

> veteran

Jak status programu do procka?

[mgrzemow]

Panowie,



Mam takie pytanko - chetnie zamowilbym zdalnie sterowany 6-kanalowy (3x stereo) regulator glosnosci dzialajacy na XLRach. Czy ktos z Was podjalby sie zrobienia caegos takiego? Jaki musialby byc mniej wiecej koszt?



Jako alternatywa - czy wystepuja potencjometry 6-kanalowe? Czy w przypadku XLRow musialby byc 12 kanalowy?



Potrzebuje to na wyjscie Behringera DCX2496 o ktory chce oprzec swoj uklad aktywny.

[Adrian]

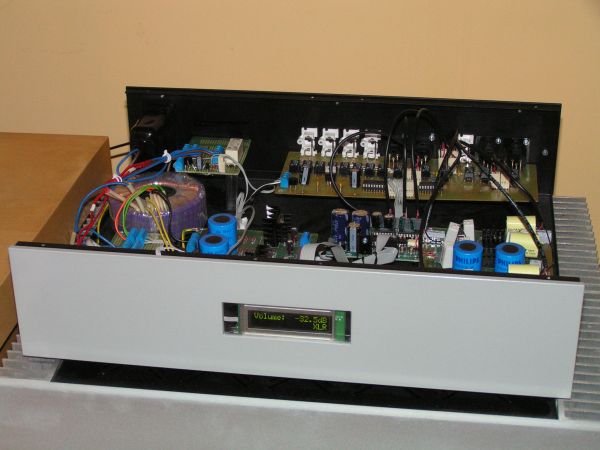

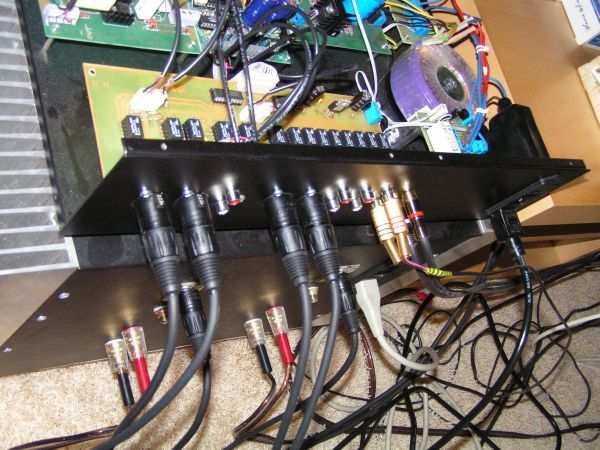

Panowie prawie no chyba w 99% skonczylem preampa

W zalacnizku kiepskiej jakosci zdjecia w kolejnosci:

przod, tyl, z gory

Jak widac robilem wersje pga z blsem i dodalem dolaczanie czesci analogowej na przekazniku

Calosc pod nasze potrzeby zaprojektowal nam veteran

Chwala mu za to!!!!

Zauwazylem, ze podlaczenie blsa za pga przynosi lepsze rezultaty

ale niekoniecznie moze tak byc przy innych preampach

Byc moze zawazyl tutaj fakt, ze polaczenie bylo poprzez xlry do alepha-x



Jak widac na zdjeciu brakuje mi ciemnego plexi - kupilem czerwone

ale nie dosc , ze keipsko przepuszcza zielonego pleda to jeszcze widac przez

nie bebechy. Ktos ma jakies propozycje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

Panowie prawie no chyba w 99% skonczylem preampa

W zalacnizku kiepskiej jakosci zdjecia w kolejnosci:

przod, tyl, z gory

Jak widac robilem wersje pga z blsem i dodalem dolaczanie czesci analogowej na przekazniku

Calosc pod nasze potrzeby zaprojektowal nam veteran

Chwala mu za to!!!!

Zauwazylem, ze podlaczenie blsa za pga przynosi lepsze rezultaty

ale niekoniecznie moze tak byc przy innych preampach

Byc moze zawazyl tutaj fakt, ze polaczenie bylo poprzez xlry do alepha-x



Jak widac na zdjeciu brakuje mi ciemnego plexi - kupilem czerwone

ale nie dosc , ze keipsko przepuszcza zielonego pleda to jeszcze widac przez

nie bebechy. Ktos ma jakies propozycje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

Sorry za 2krotny wpis ale forum cos szaleje

[andrea29]

Nie znalzałem stosownego wątku więc piszę tutaj, bo temat dotyczy wyświetlacza.



Otóż szukam i nie mogę znaleźć takiego z niebieskimi, a właściwie to błękitnymi literami.

Ten, który kupiłem na Wolumenie ma niebieskie ale tło i to mi się w nim nie podoba.

Ktoś mi coś podpowie, gdzie takie można dostać ? Chętnie się zamienię - jeśli trzeba dopłacę.

Mogę wysłać fotkę mego.



Wymiary mojego wyświetlacza to ok.7x2cm, tło niebieskie, litery ciemne.

Szukam o tych wymiarach lub - LEPSZY BYŁBY - np. ok.10x2,5cm (taki mam w cedeku Pioneer'a), wysokość liter ok. 8mm (wtedy od biedy czytam prawie z 4m). (Ten z Pionka ma litery nieco pochylone.)



Pozdr.

[Matthew]

Adrian, piękna robota ...uch, też chcę takie ;)

[jar1]

Matthew, 13 Maj 2005, 11:56



>Adrian, piękna robota ...uch, też chcę takie ;)



Żaden problem, projekt jest gotowy.
