Zaph|Audio Dayton Tower 3.5 Way


V343

Recommended Posts

Przymierzam się do budowy tych zestawów

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

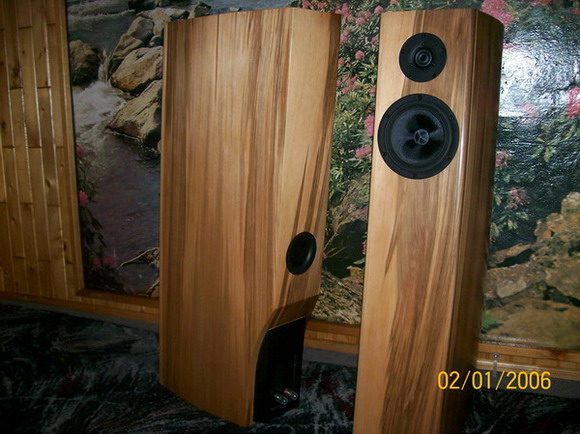

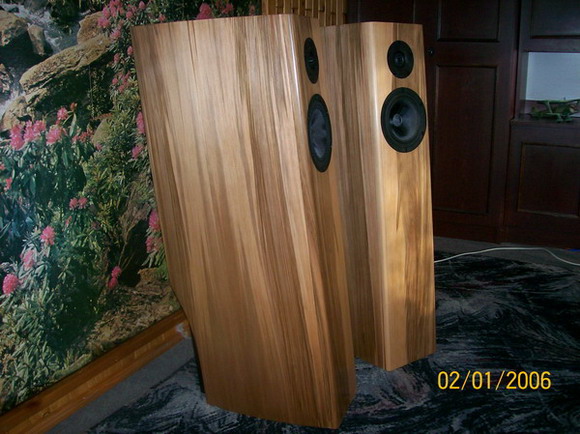

Konstrukcja ma opierać sie o obudowy z moich poprzednich kolumn (patrz zdjęcia)w związku z czym mam kilka pytań.



1 W kolumnach zapha wofery pracują w oddzielnych komorach 19,5l i każdy z nich strojony jest takim samym portem bassrefleks.W moich kolumnach dysponuje wymaganą objetością z tym ze niemam zabardzo możliwości podziału 39l na dwie komory dlatego też chce aby wofery pracowały we wspólnej komorze 39l.I teraz pytanie jaki bassrefleks zastosowac zeby uzyskac to samo strojenie?Czy jak zastosuje takie same porty jak zaph ztym ze we wspólnej objetosc 39l to bedzie to samo?



2 Jako ze na przedniej ściance niebedzie już miejsca na wysokotonowy ,chciałbym go umieścic na górnej sciance może w jakiejś tubce a la B&W lub takiej otoczce jak Usher.Chcę zastosowac nieco lepszy głośnik a jednoczesnie na tyle mały zebym mógl go w miarę łatwo zaaplikować na górnej ściance. Wybór padł na

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ale chętnie rozważe inne propozycje.

Czy sa jakies przeciwskazania do tego seas-a i jego aplikacji?



3 Ostatnia sprawa to pochylenie przedniej ścianki.Aktualnie kolumny niemaja jeszcze cokołów/kolcy ale mam zamiar zastosować takiej wysokości zeby przetworniki znajdowaly się na tej samej wysokości jak u zapha.Dzięki nim w razie czego będzie także możliwość ustawienia przedniej ścianki do pionu.I teraz pytanie.Jako ze uklad jest 3,5drożny i występuja inne przesuniecia fazowe,czy to pochylenie może więcej popsuć,czy pomóc?



Zwrotnice chcę zastosować jak w orginale.Jedynie mogą się zmienić wartości rezystorów tłumiących kopułek które będe dobierał do swoich upodobań.



W pózniejszym terminie pojawią sie fotki.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100005738 1263056406_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

V343, 9 Sty 2010, 18:00





>1 W kolumnach zapha wofery pracują w oddzielnych komorach 19,5l i każdy z nich strojony jest takim

>samym portem bassrefleks.W moich kolumnach dysponuje wymaganą objetością z tym ze niemam zabardzo

>możliwości podziału 39l na dwie komory dlatego też chce aby wofery pracowały we wspólnej komorze

>39l.I teraz pytanie jaki bassrefleks zastosowac zeby uzyskac to samo strojenie?Czy jak zastosuje

>takie same porty jak zaph ztym ze we wspólnej objetosc 39l to bedzie to samo?





Jeżeli masz wspólną komorę o 2 razy większym litrażu to musisz zastosować jeden port BR.





>2 Jako ze na przedniej ściance niebedzie już miejsca na wysokotonowy ,chciałbym go umieścic na

>górnej sciance może w jakiejś tubce a la B&W lub takiej otoczce jak Usher.Chcę zastosowac nieco

>lepszy głośnik a jednoczesnie na tyle mały zebym mógl go w miarę łatwo zaaplikować na górnej

>ściance. Wybór padł na

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>ale chętnie rozważe inne propozycje.

>Czy sa jakies przeciwskazania do tego seas-a i jego aplikacji?





Taka zabudowa wysokotonówki oznacza zaprojektowanie od nowa zwrotnicy tweetera. Seas czy dayton będziesz musiał pomierzyć i przeprojektować. To może oznaczać również przeprojektowanie filtru dla RS52.





>3 Ostatnia sprawa to pochylenie przedniej ścianki.Aktualnie kolumny niemaja jeszcze cokołów/kolcy

>ale mam zamiar zastosować takiej wysokości zeby przetworniki znajdowaly się na tej samej wysokości

>jak u zapha.Dzięki nim w razie czego będzie także możliwość ustawienia przedniej ścianki do pionu.I

>teraz pytanie.Jako ze uklad jest 3,5drożny i występuja inne przesuniecia fazowe,czy to pochylenie

>może więcej popsuć,czy pomóc?





Popsuć i tylko popsuć.

Link to comment
Share on other sites

Znam juz odpowiedz na swoje pytania i zabieram sie do budowy.Po namyśle i poradach osób ktore niestety nieudzielają się juz na forum stanęło na seas 27TAFNC/ + RS52AN + RS180S we wspólnej obudowie 39L strojonej 1 portem.Zamówienie w Polinku zlożone,czekam za odp.Jeszcze fotka obudowy ze zdemontowanymi głośnikami.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 3 weeks later...

Paczka z Polinku doszła juz jakis czas temu,niestety niemogłem wcześniej napisać.Więc tak zabezpieczona rewelacyjnie.Wszystko w styropianie i folii bąbelkowej.Każdy element pakowany osobno.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003166 1265457014_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

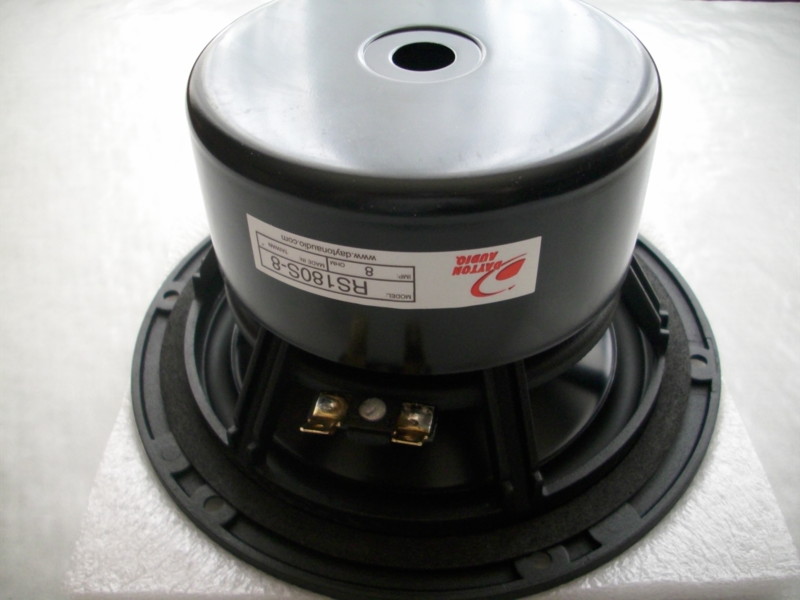

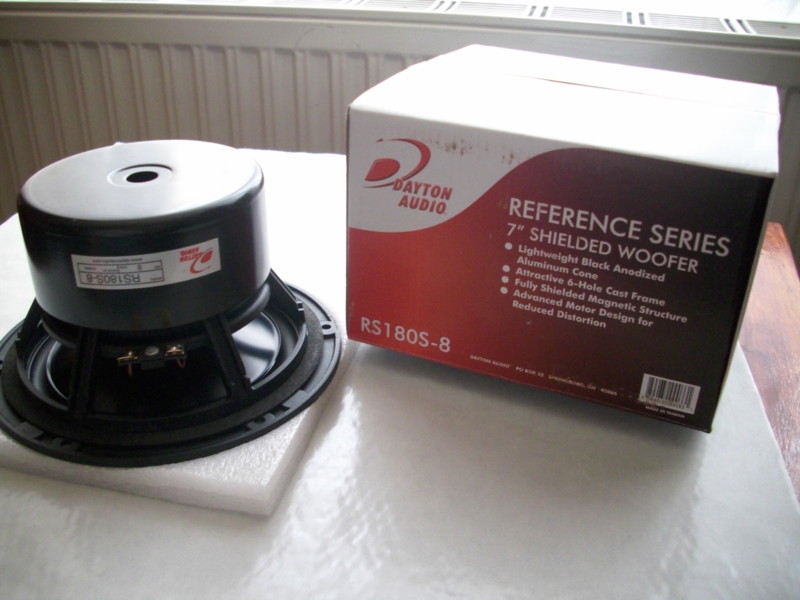

Co do głośników to zdjęcia ukazują chyba wszystko więc niebede się rozpisywał.Powiem tylko tyle że wykonanie i stosunek cena/jakość super.Głośniki warte każdej zapłaconej złotówki.Niewiem jak z wysokimi ale sredniaki i wofery Daytona fabrycznie pakowane w osobne kartony.w środku zabezp.styropianem i grubą tekturą.Fotki średnich robiłem juz po wykonaniu wcięć we frontach.Fabrycznie oczywiscie ich niema.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003162 1265457756_thumb.jpg

post-14792-100003163 1265457756_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

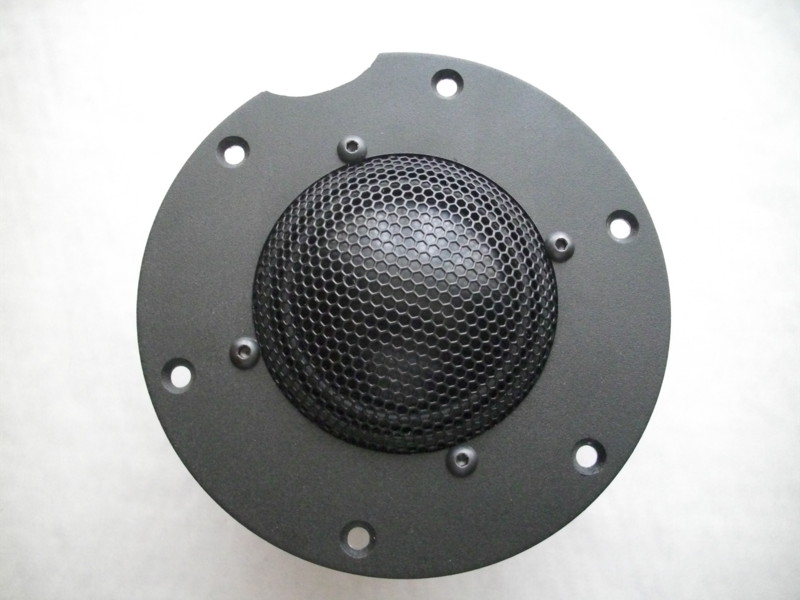

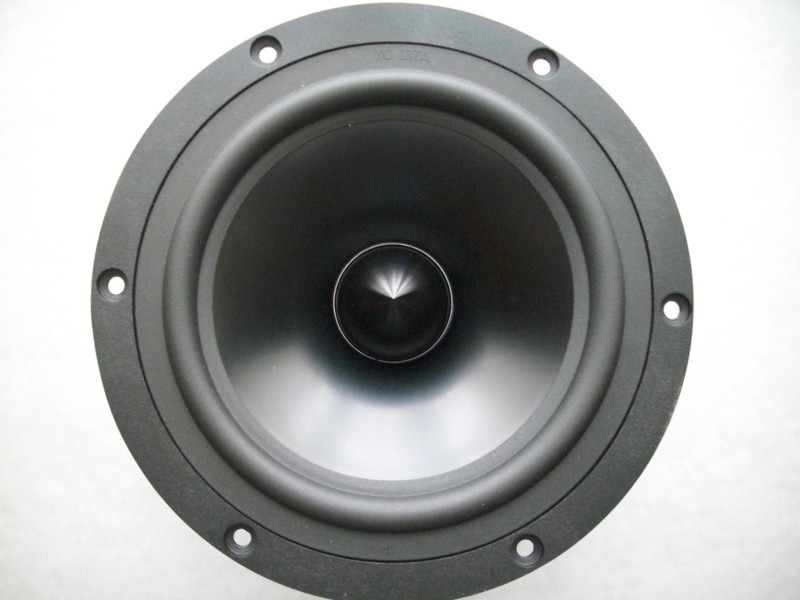

c.d.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003152 1265459421_thumb.jpg

post-14792-100003153 1265459421_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

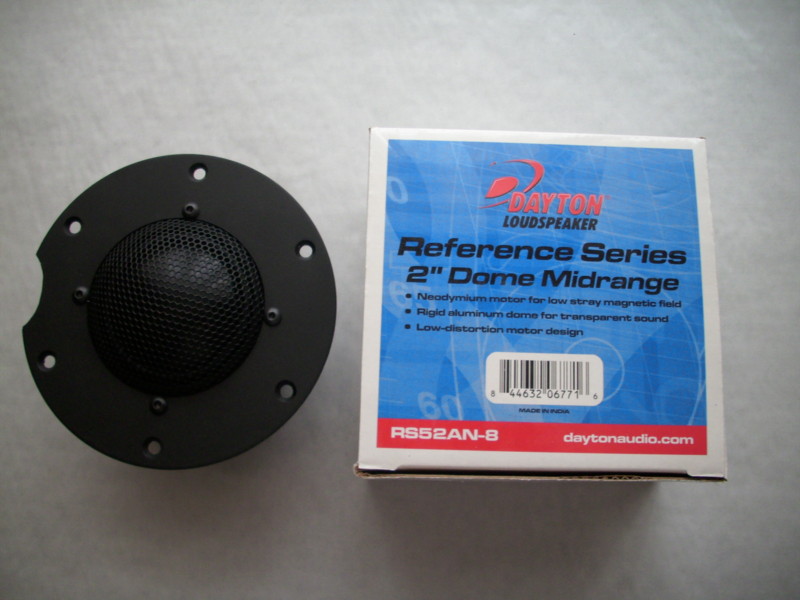

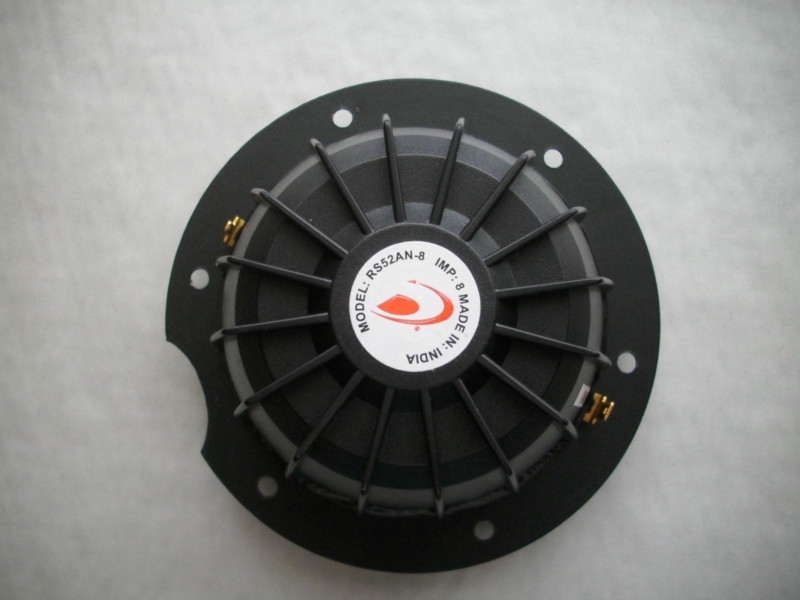

c.d.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003149 1265459499_thumb.jpg

post-14792-100003150 1265459499_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

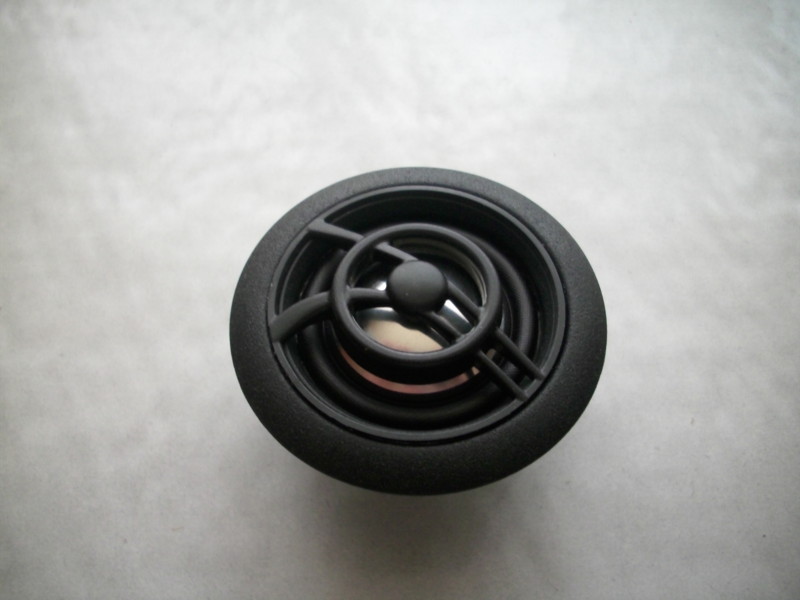

I na koniec aluminiowy Seas ktorego zastosowałem zamiast Daytona

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003147 1265459675_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Kolumny doczekały się nowych terminali z kwasówki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

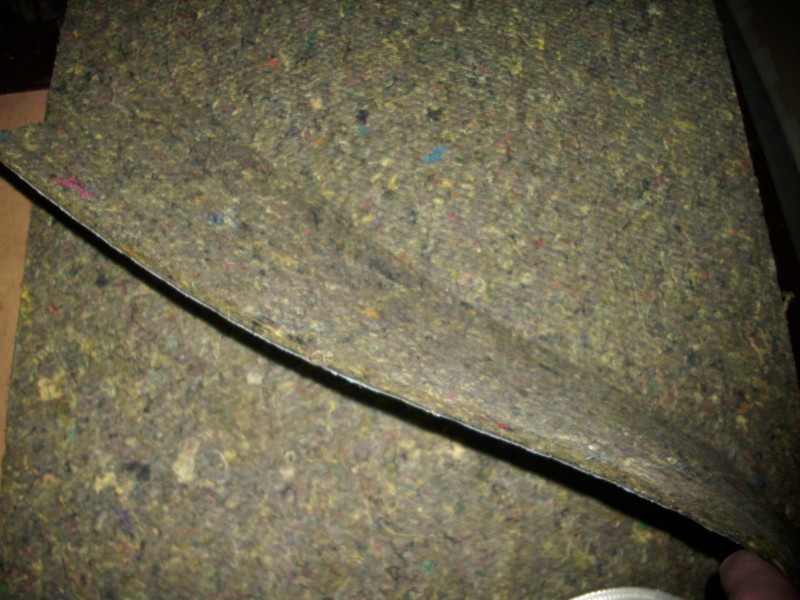

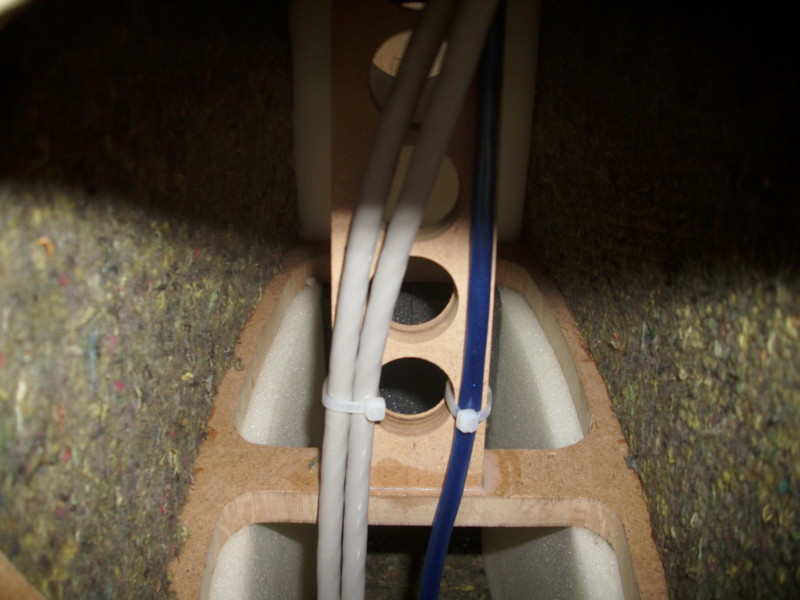

oraz innego wytłumienia.Zastosowałem maty bitumiczne z filcem 12mm oraz gąbke 30mm

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003143 1265460040_thumb.jpg

post-14792-100003144 1265460040_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) będziesz według pomiarów zmieniał część dla wysokotonówki zwrotnicy czy masz jakiś gotowy schemat :D

Moja strona audio - kondrax.mayhem.net.pl

Link to comment
Share on other sites

Okablowanie Monster Z1 ,a do sekcji srednio/wysokotonowej swietnie sprawdził sie Jantzen Solid Core bi-wire 2x17AWG +2x20AWG

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

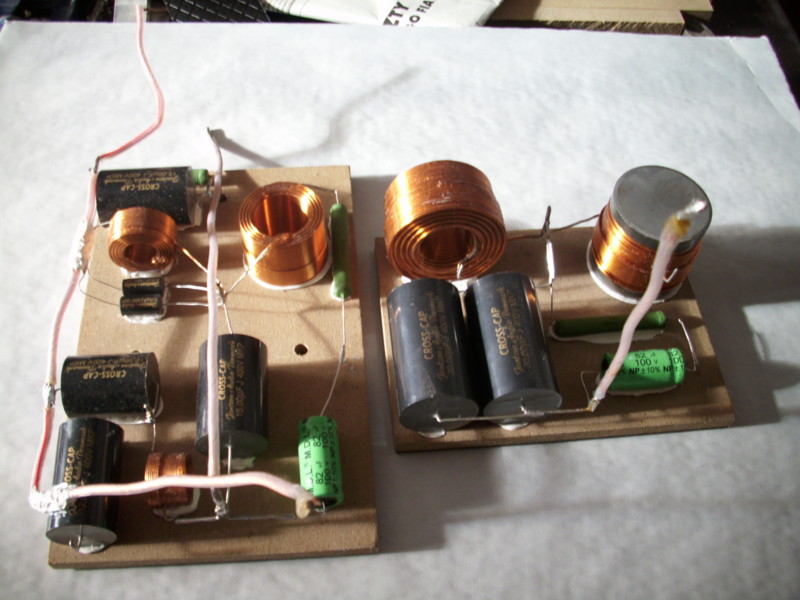

Zwrotnice

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003140 1265460793_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

I efekt końcowy.Zostały do zrobienia podstawy/kolce dzieki którym przednia ścianka bedzie w pionie o ile bedzie to konieczne.Aktualnie niemam zabardzo warunków ani czasu na odsłuchy także troche potrwa zanim coś napisze.Zwrotnica jest dokładnie taka sama jak u zapha.Po pierwszym odsłuchu odrazu dałem rezystor 2,2ohm dla Seasa bo góry było zdecydowanie za duzo.Narazie moge tylko napisac że kolumny grają bardzo dynamicznie i czekają na Krella, bo mój mały Marantz zupełnie niedaje sobie rady.Jeśli będą jakieś problemy będe szukał pomocy w pomiarach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14792-100003134 1265469104_thumb.jpg

post-14792-100003135 1265469104_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 months later...

Kolumny wpełni skończone.Podstawy blacha stalowa 10mm malowana proszkowo + kolce z kwasówki.Tak jak pisałem wcześniej dzieki różnym wysokościom kolców przednia ścianka jest juz w pionie, a całość wygląda ciekawiej.Niesądziłem że postawienie kolumn na kolcach może tak zmienić brzmienie.Zupełnie inna trójwymiarowośc dzwięku.Bas bardzo czysty,punktowy i co ważne nic się niewzbudza w pomieszczeniu

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

cd

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

cd

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

cd

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
