Universum 7500SL bierzemy na warsztat


filoy

Recommended Posts

Każdy z nas tutaj na forum jest dzieckiem:),które zamieniło samochodzik na lutownice.



Wzmacniacz posłuży do eksperymentów z dźwiękiem jako że ostatni projekt upadł.Szukałem schematu ale nie ma nigdzie,ewentualnie źle szukam.



Może zasugerowalibyście co gdzie podmienić?Już widzę wasze wypowiedzi,że żółtodziób,że lepiej to zostawić...



A mnie tylko chodzi o dobrą zabawę i czas poświęcony będzie najlepsza nauką.Nie chodzi o to byście podali mi na tacy receptę bo takiej nie ma.Jeśli podacie jakieś linki po polsku bądź udzielicie rady względem własnego doświadczenia będę się cieszył.Zapraszam do zabawy...



Spalic go to bym nie chciał:)

Link to comment
Share on other sites

Technische Daten:



Nennleistung bei 1 KHz: min. 2x60 Watt an 4 Ohm



Musikleistung: min. 2x100 Watt



Klirrfaktor bei Nennleistung: 0,5%



Intermodulation: 0,1 bei Vollausteuerung nach DIN 45403 (250 HZ + 8 kHz, 4:1)



Lautsprecherdämpfungsfaktor: 20



Lautsprechermindestimpedanz (Anschlusswert): 4 Ohm



Übertragungsbereich: 20 Hz bis 40 KHz



Leistungsbandbreite: 30 Hz bis 40 KHz



Übersprechdämpfung zwischen den beiden Kanälen: 45 dB bei 1 KHz, 35 dB von 250 bis 10 000 Hz



Übersprechdämpfung zwischen den versch. Eingängen: 55 dB bei 1000 Hz, 45 dB von 250 bis 10 000 Hz Gleichlauf des NF-Teil (linker/rechter Kanal): kleiner 2 dB



Fremdspannungsabstand für Nennleistung: 74 dB



Fremdspannungsabstand für 50 mW: 60 dB





Regelbereiche:



Höhenregler: + 10, - 10 dB bei 10 KHz



Tiefenregeler: + 10, - 10 dB bei 100 Hz



Balanceregler: - 40 dB





Eingangsempfindlichkeit und Impedanz bei 1 KHz für Nennleistung: TB/Monitor: 350 mV/500 kOhm



Magnet-TA: 3,5 mV/50 kOhm



Dynam.-TA: 0,2 mV/0,1 kOhm



Tuner: 350 mV/500 kOhm





Max. Eingangsspannung:



TB/Monitor: 5 V



Magnet-TA: 50 mV



Dynamik-TA: 5 mV



Tuner: 5 V





Ausgangsspannungen und Impedanz:



TB: 1 mV an 1 kOhm



Kopfhörer: 400 mW an 220 Ohm

Link to comment
Share on other sites

fotki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

wnętrze

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-20440-100001049 1267264063_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

UNIVERSUM to nazwa handlowa gratów w sieci Quelle.Tam co drugi sprzęt elektroniczny posiada(ł) tę nazwę .Muszsz znaleść model po producencie.

Miąlem Video Hi8/VHS i tez nazwywało się Uniwersum ,a bylo faktycznie LG



Łatwo powiedzieć, z wyglądu szukałem i nic a co dopiero po niemieckich serwisach:(

Link to comment
Share on other sites

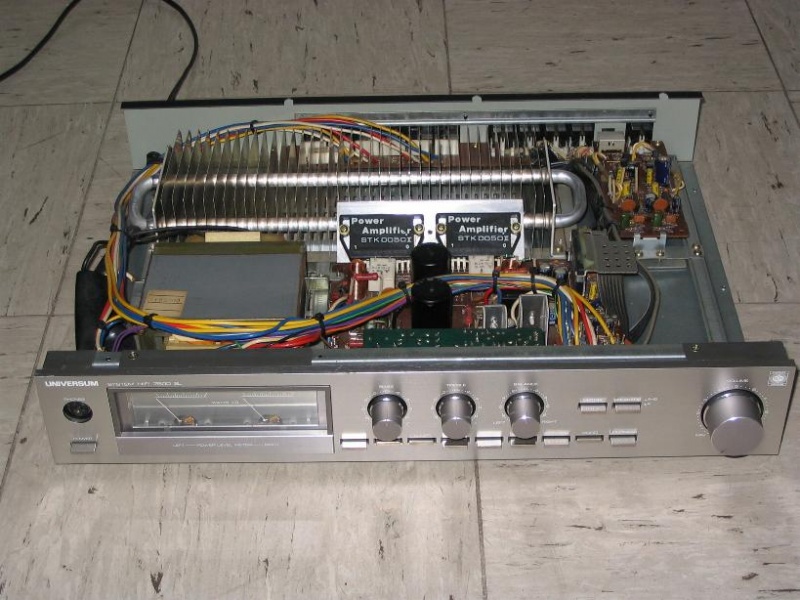

Niezła lodówka

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

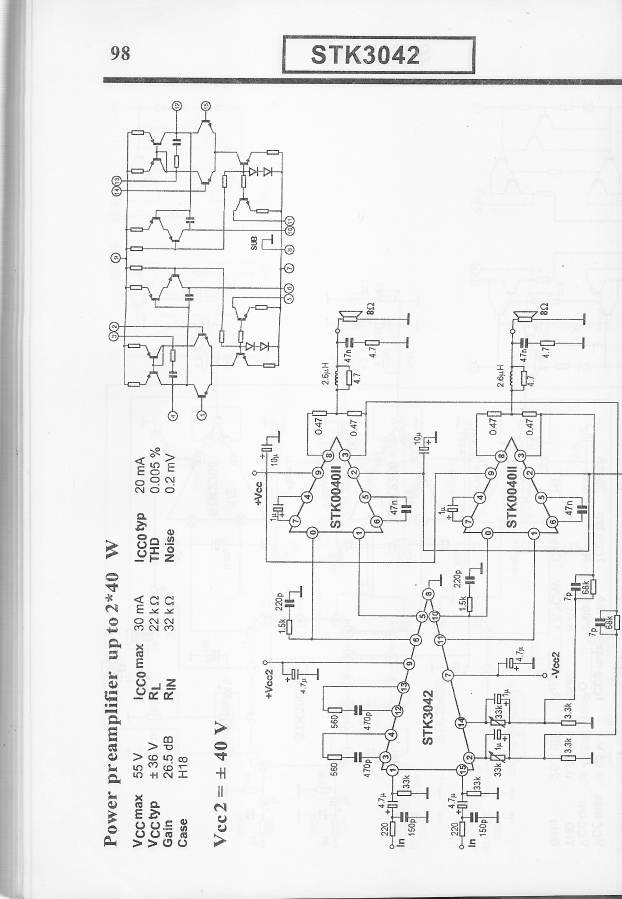

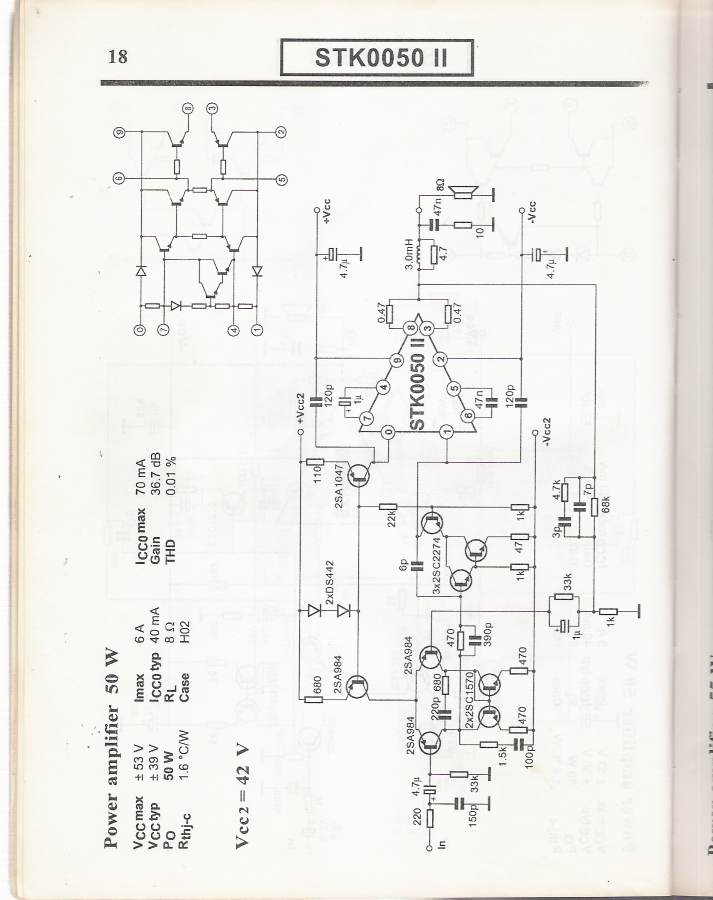

Trochę naprowadzenia :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-11608-100001035 1267273498_thumb.jpg

post-11608-100001036 1267273498_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dokupiłem tuner do kompletu:) trochę OT.



Kurcze,schemat nadal gdzieś tam jest.Ale gdzie?Nie ma w ogóle info o Funai,żadnych fotek by podejrzeć nazwę modelu potrzebna do znalezienia serwisówki:(

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Co cię korci żeby gmerać?

Przyzwoity sprzęt, a Jumbo-Jeta z tego i tak nie zrobisz.Niech gra jak fabryka zrobiła.

Uważasz ze jesteś od nich lepszy?.Większosoć instrukcji serwisowych i tak jest w jęz ang lub niem.

I tu pewnie zaczynają się schody.Czasem samochodzik lepszy od lutownicy:)

Link to comment
Share on other sites

Z całym szacunkiem...



Masz rację nie zrobię,i nie chce zrobić.Chcę go doprowadzić do oryginalnego stanu.Po tylu latach nawet w najlepszych klockach rozjadą się parametry.A u mnie dochodzi to że jeden kanał gra ciszej a mnie denerwuje kręcenie balansem.Wymiana wszystkiego na łeb i szyje mija się z celem.Wiem że HI-END to nie jest ale mnie pasuje jego dźwięk.

Link to comment
Share on other sites

Do stolicy mam 250 kilosów w jedną stronę.Wiem ,że pod tymi nie znajdę.Chwytałem się już prawie wszystkiego bo brzytwy jeszcze nie:).

a serio to nie mam komu dać by to naprawił,w okolicy tych co znam to naciągacze:(.Szukałem pod funai też ale nawet nie zobaczyłem żadnego starego wzmaka.Wszędzie gdzie wyskoczyło funai to tv lub video.

Link to comment
Share on other sites

>pawelb

nie wiem na ile takie radiatory z headpipe były popularne w starych klockach ale ja widziałem coś podobnego w starym technics classAA



też myślałem że to technics ale wychodzi po info że funai



>conri

byłbym wdzięczny.jak już będziesz pytał o tego wzmaka to też o ten tuner co kupiłem właśnie.foto wyżej

Link to comment
