klon Accuphase P360 , P500 lub P700

[barmanekm]

Kurde, znowu ten sam tran poleciał... WTF, i zamiennik też. Czy jak kondensator jest zwalony to przebija czy po prostu jest rozwarty? Podejrzewam C14 bo byl dziwnie ciepły po tych akcjach...

[osimar]

Kurde, znowu ten sam tran poleciał... WTF, i zamiennik też. Czy jak kondensator jest zwalony to przebija czy po prostu jest rozwarty? Podejrzewam C14 bo byl dziwnie ciepły po tych akcjach...

Na ogół przebija. niestety.

[kogutaudio]

Odpaliłem ostatnio drugą końcowkę. Mam taką uwagę, może Ci się freedi przyda. Moim zdaniem w nienajlepszy sposób rozwiązana jest regulacja prądu spoczynkowego - jest ZBYT CZUŁA. Dobrze, że ktoś napisał by ustawić początkowo potencjometr na 34ohmy, bo inaczej męczyłbym się tak jak freedi. Wystarczy kilka ohm nie w tą stronę i bias "leci w kosmos" a wzmak zaczyna żreć prąd jakby miał się zjarać. Całej regulacji w moim przypadku dokonuje się w obrębie ok. 33-36ohmów, później zaczynają się dziwne rzeczy. Boje się mierzyć jakie i kręcić potkiem dalej aby nie pożegnać się z tranami. Czy ktoś z uruchamiających zbadał ten temat lub zauważył podobne zachowanie? Z ciekawości aż zmierzę pierwszą, która odpaliła praktycznie od kopa....



O dźwięku wiele nie powiem na razie, bo odpalałem z Nichiconem na wejściu, z pasywnym potkiem 100K! (tylko taki miałe, więc pewnie ciął ostro) lub z regulacją programową na kompie. Grać zacznę jak się uporam z obudową i resztą szajsu.



Panowie, macie jakieś porady, odnośnie montowania radiatorów w paczce? Ew. skąd braliście różnego rodzaju blachy aby wpakować to do pudła i do tego przykręcać zasilacz, trafa etc. Jakieś pomysły.



kogutaudio - jakie wymiary ma ta Twoja skrzyneczka?



PS. Moje trafo z toroidy.pl potrafi nieco zabuczeć, przy większym prądzie :-/ Tzn praktycznie go nie słychać ale jak zbliżę się tak na kilkanascie cm, to słychać że pracuje...





U mnie na orginałach też bias wzrasta gwałtownie przy małym obrocie

Obecnie mam 10mv.

Obudowę mam 4U 400mm i wszystko jest prawie na styk.

[barmanekm]

Niestety przebija i niestety jest ryzyko kupować ładnie wyglądajęce ELNY, od dziwnych chińskich sprzedawców na e-bayu. Pierd...le wymieniam wszystkie 4 (w każdej chwili może pójść przecież kolejna) na Elny z PartsConnexion. Po wylutowaniu tego konda, wszystko hula aż miło. Kosztowało mnie to mase nerwów, czasu na szukanie zwarć, i dwa tranzystory na miejsce Q15 którę muszę teraz domówić. Co prawda można tam wpakować niemal każdego bipolara, bo to po prostu zwielokrotnienie kondensatora, ale jak klon to klon. Fuck!



U mnie na orginałach też bias wzrasta gwałtownie przy małym obrocie

Obecnie mam 10mv.

Obudowę mam 4U 400mm i wszystko jest prawie na styk.



Też mam 4U ale pytałem o tą wewnętrzną Ab-Tech'u. Też muszę coś takiego zrobić, albo kupie właśnie coś takiego, albo dam gdzieś blachy do gięcia.

Jak przytwierdziłeś ją do podstawy z modu? Ta skrzyneczka ma niby gwinty M6 a w podstawie są M4.



U mnie na orginałach też bias wzrasta gwałtownie przy małym obrocie

Obecnie mam 10mv.

Obudowę mam 4U 400mm i wszystko jest prawie na styk.



Też mam 4U ale pytałem o tą wewnętrzną Ab-Tech'u. Też muszę coś takiego zrobić, albo kupie właśnie coś takiego, albo dam gdzieś blachy do gięcia.

Jak przytwierdziłeś ją do podstawy z modu? Ta skrzyneczka ma niby gwinty M6 a w podstawie są M4.

[kogutaudio]

Niestety przebija i niestety jest ryzyko kupować ładnie wyglądajęce ELNY, od dziwnych chińskich sprzedawców na e-bayu. Pierd...le wymieniam wszystkie 4 (w każdej chwili może pójść przecież kolejna) na Elny z PartsConnexion. Po wylutowaniu tego konda, wszystko hula aż miło. Kosztowało mnie to mase nerwów, czasu na szukanie zwarć, i dwa tranzystory na miejsce Q15 którę muszę teraz domówić. Co prawda można tam wpakować niemal każdego bipolara, bo to po prostu zwielokrotnienie kondensatora, ale jak klon to klon. Fuck!







Też mam 4U ale pytałem o tą wewnętrzną Ab-Tech'u. Też muszę coś takiego zrobić, albo kupie właśnie coś takiego, albo dam gdzieś blachy do gięcia.

Jak przytwierdziłeś ją do podstawy z modu? Ta skrzyneczka ma niby gwinty M6 a w podstawie są M4.







Też mam 4U ale pytałem o tą wewnętrzną Ab-Tech'u. Też muszę coś takiego zrobić, albo kupie właśnie coś takiego, albo dam gdzieś blachy do gięcia.

Jak przytwierdziłeś ją do podstawy z modu? Ta skrzyneczka ma niby gwinty M6 a w podstawie są M4.



Ja mam jeszcze coś takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Co do panela-czy mówimy o gotowym panelu czy też o customizacji tych,które niektórzy z nas posiadają?



Obojętne, koszt panelu będzie bardzo niewielki w porównaniu z jego obróbką. Jeżeli chcemy mieć ładnie w 3D (ślepe otwory, tory, fazowanie) to cena rośnie wtedy bardzo w górę. Zwykłe 2D jest sporo tańsze.

[Pudlo]

Pierwszy post więc witam i pozdrawiam;)

Czy planujecie może nową serię płytek?

Bo jak widzę kolejne klony zaczynają działać (choć niektóre z trudem) a ja trochę późno zorientowałem się w sytuacji:(

Może udałoby się zebrać kilka może kilkanaście osób chętnych na płytki i resztę podzespołów. Wtedy od razu np. front można by było zamówić w większej ilości itd:)

Czy oprócz mnie są jacyś chętni?

Przyznam, że to byłby mój pierwszy klon i płytki płytkami ale najbardziej obawiam się o kompletowanie pozostałych części. A w kilka osób i łatwiej i przyjemniej.

Pozdrawiam

[freedi]

Obojętne, koszt panelu będzie bardzo niewielki w porównaniu z jego obróbką. Jeżeli chcemy mieć ładnie w 3D (ślepe otwory, tory, fazowanie) to cena rośnie wtedy bardzo w górę. Zwykłe 2D jest sporo tańsze.



Raczej nie chciałbym żeby ktoś sp....ił front...niestety dla naszego raczej będzie w 3D(cokolwiek to znaczy)czyi ile ?

[barmanekm]

Trudno powiedzieć, zależy od ilości. Ale liczyłbym się z kwotą ok. 150-250PLN za sztukę, w zależności od ilości.

[freedi]

Nie taka tragedia

Znaj

[barmanekm]

To optymistyczne założenie... Zwłaszcza, że panel ma 1cm. Ale myślę, że do zrobienia za tą cenę. Trzeba szukać.

[freedi]

Nie taka tragedia

Znaj

Zżarło mi posta...:)

Chciałem napisać,że znajdę coś u siebie w temacie cnc.

I sprawa ma się tak:większe firmy nie chcą rozmawiać od zamówień poniżej 100 ...k pln i wcale się nie dziwię.

Trzeba raczej szukać wśród rzemiosła,wysłałem właśnie zapytanie do firmy z Kielc(mam blisko) o cenę obróbki panela wg wzoru Tomka(gruby na 20mm??? podałem 10mm i bez tej dolnej klapki)

[freedi]

Teraz się przyznam...bugowoj-miałeś rację-poniekąd !

[osimar]

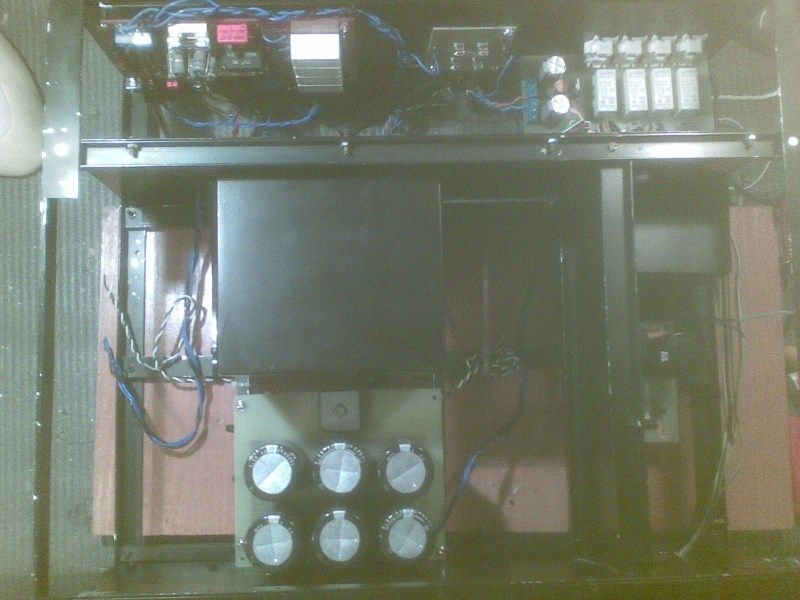

Kolejne dni upłynęły. Nie mam czasu, ale po pół godzinki zawsze się wyskrobie:)

Odpalony sofstart, zasilacz do końcówki, odpalony selektor (poza obudową) i włożony na swoje miejsce. Pozostaje dokończyć okablowanie selektora i sprawdzić czy działa w obudowie. Płytka zasilacza pre, przełącznik barwy i "gniazdo" do pre tylko przyłożone.



Kolejne podchody dopiero w weekend:(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[boguwoj]

Witam.No ale ruszyło w końcu-trzymam kciuki!!!

[mae]



Trzeba raczej szukać wśród rzemiosła,wysłałem właśnie zapytanie do firmy z Kielc(mam blisko) o cenę obróbki panela wg wzoru Tomka(gruby na 20mm??? podałem 10mm i bez tej dolnej klapki)

Czy kolega może dać namiary na tę firmę z Kielc?

[freedi]

Znalazłem przez allegro:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Osi-dobra robota i nie daj się prosić-odpal wreszcie końcówkę!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Więc samo cięcie wyjdzie ok 100PLN/panel. Ale do tego na pewno będzie trzeba doliczyć roboczogodziny za ustawienie maszyn. Ale najlepiej wyślij im zapytanie, bo oferta wydaje się ciekawa. Myślę, że 3 lub 4 panele zamówimy.

[vik]

Moze ktoregos z was zainteresuje, ze jim's audio i tubeshunter oferuja Diamond Differential na EBay. Jim's Audio kit jest bez tranzystorow mocy i kosztuje okolo US$80 za pare plytek plus czesci a ten od tubeshunter kosztuje US$100 ale ma trany mocy od OnSemi njw3281/1302. Ten wzmacniacz jest bazowany na Accuphase E305 i Sansui Diamond Differential. Z dostarczonymi czesciami PS jest do +/-56V ale mozna zwiekszyc do +/-63V bez problemu tylko trzeba uzyc odpowiednich kondensatorow. Ja wlasnie koncze budowe pierwszego modulu od tubeshunter. Na symulacji wzmacniacz zachowuje sie bardzo poprawnie. W2 i R28 mozna wyrzucic a R16 musi miec 220ohm. Alternatywnie wypadkowa opornosc tych trzech elementow musi miec 220ohm z symulacji. Zreszta na symulacji on calkiem dobrze wypada.

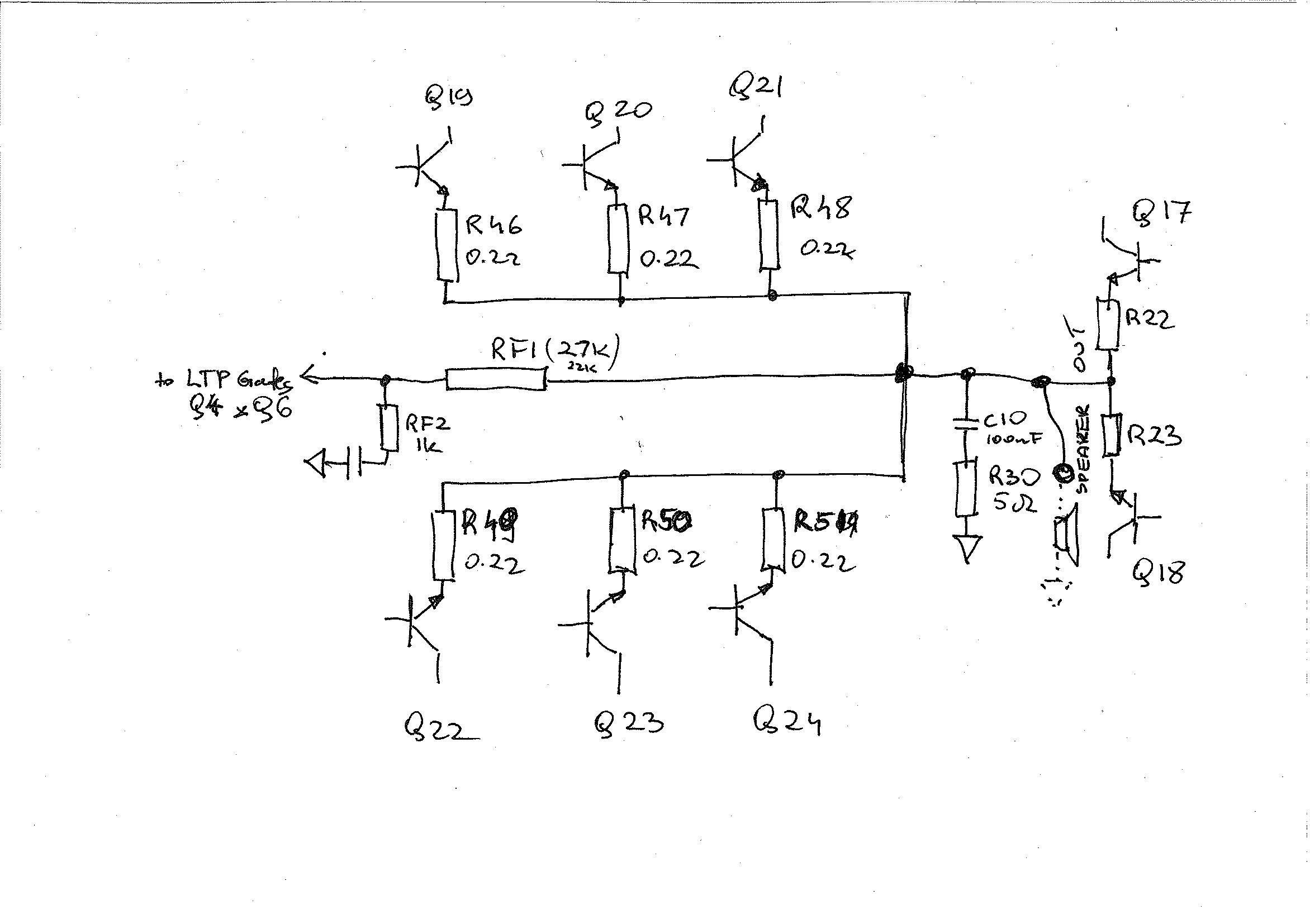

Uwaga: zlacze RF1 i RF2 idzie na bramki Q4 i Q6. Na schemacie jest to opisane jako SIN na bramkach i SIN na nfb ale mozna nie dostrzec. W rzeczywistosci uklad wyglada jak na dolaczonym szkicu. Rezystory R22 i R23 mozna zdjac z lini nfb.



Jeszcze jedno. Wzmacniacz jest bardzo sensitive do jakosci zasilacza dlatego najlepiej wyrzucic R32 i R33 (33ohm kazdy) i VAS i wejscie zasilac z niezaleznego zasilacza regulowanego o nieco wyzszym napieciu zasilania niz koncowka mocy.

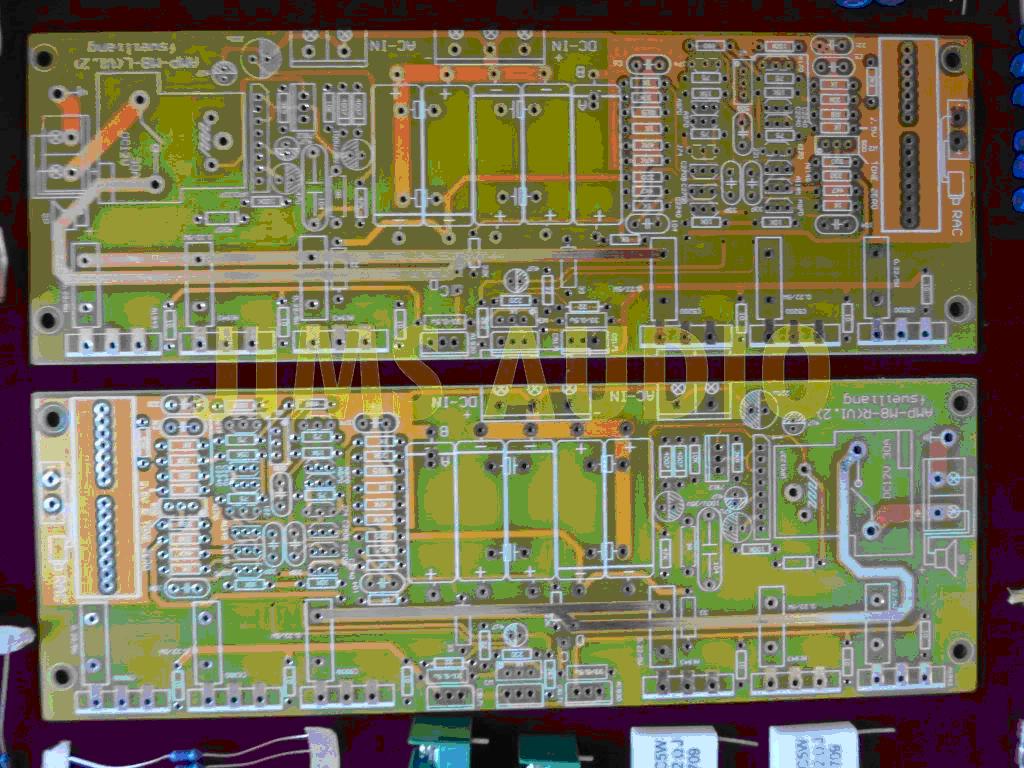

Na zdjeciu pcb sa wersji 1.2 ale tubeshunter ma v1.4 nieco zmieniona. Jest po jednym electro na linie zasilania koncowki mocy i po jenym na VAS plus rownolegle 100nF. Plytki przychodza w parach bedacych lustrzanymi odbiciami wiec lewa i prawa maja wejscia sygnalowe od tylu obudowy a wyjscia glosnikowe od przodu obudowy.



pozdrawiam,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Zawsze uważalem tubeshunter za dobry sklep. Kupowałem w nim kilka razy i zawsze było OK. Ale ostatnio ELNY SILMIC II jakie kupiłem okazały się wylutami. Nigdzie nie pisało, że są nowe i były zdjęcia, ale nie pisało, też że to wyluty. Byłopby wszystko OK, gdyby nie fakt, że jeden był już na tyle zużyty, że przebił i spalił mi tranzystor w stabilizacji zasilania dla VAS w Accu E-406. Nabrałem teraz troszkę podejrzeń do tego sklepu. I zakupiłem 4 nowe Elny, bo boje się teraz odpalać wzmaka - chociaż chodzi bardzo ładnie.

[osimar]

mam zgryz z tranami mocy.Hfe NPN mam przeciętnie 93, NPN 123. Ważne jest, żeby wstawiać te same wzmocnienia w tym samym miejscu w każdym kanale (NPN lewy = NPN prawy), czy starać się dopasować jak najbliżej w jednej końcówce (NPN = PNP)?

[boguwoj]

mam zgryz z tranami mocy.Hfe NPN mam przeciętnie 93, NPN 123. Ważne jest, żeby wstawiać te same wzmocnienia w tym samym miejscu w każdym kanale (NPN lewy = NPN prawy), czy starać się dopasować jak najbliżej w jednej końcówce (NPN = PNP)?



Tylko w jednej końcówce pzdr

[osimar]

Tylko w jednej końcówce pzdr

Dzięki.

No to rozrzut będzie mocny:((

[barmanekm]

To nie przeszkadza w tym układzie, wystarczy aby z jednej grupy były.

[vik]

Zawsze uważalem tubeshunter za dobry sklep. Kupowałem w nim kilka razy i zawsze było OK. Ale ostatnio ELNY SILMIC II jakie kupiłem okazały się wylutami. Nigdzie nie pisało, że są nowe i były zdjęcia, ale nie pisało, też że to wyluty. Byłopby wszystko OK, gdyby nie fakt, że jeden był już na tyle zużyty, że przebił i spalił mi tranzystor w stabilizacji zasilania dla VAS w Accu E-406. Nabrałem teraz troszkę podejrzeń do tego sklepu. I zakupiłem 4 nowe Elny, bo boje się teraz odpalać wzmaka - chociaż chodzi bardzo ładnie.



jim's audio jest nieco lepszy pod tym wzgledem ale nie zawsze. Ogolnie, jesli sa uzywane komponenty w kicie to nalezy je wyrzucic, szczegolnie kondensatory czy polprzewodniki choc te ostatnie sa w kitach nowe i parowane. Te kity maja troche dobrych czesci i dobrej jakosci plytki i za to co w nich dobre warte tych pieniedzy. Idealnie oczywiscie jest kupic same plytki. Niektorzy oferuja takowe ale same plytki nie sa oferowane do wszystkich projektow.



pozdrawiam,

[kogutaudio]

Sprzedaje to co na fotach i dodatkowo sporo tranzystorów drivera (różne wylutowne nie ma ich na fotach ).

Dodatkowo podkładki silikonowe pod tranzystory mocy 16szt.(nowe)

Jak wiecie płytka ma uszkodzone tranzystory mocy. Brakuje także rezystorów 0,22 Ohm i zielonych MUSE.

Dodatkowo BG N 1uf 50V 2szt.

250zł za wszystko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

freedi, wysłałeś może zapytanie w sprawie tego panelu?

[freedi]

freedi, wysłałeś może zapytanie w sprawie tego panelu?



Wysłałem,ale gościu milczy...może załączniki(rysunki) nie przeszły?

W poniedziałek podjadę osobiście pod adres i bede wiedział ocb?

W sumie to nie liczy aż tak dużo-ale wiecie jak to jest,ze 100pln robi się potem 300...



A tak poza tematem;wziąłem na próbę trochę alu i rzeźbię obudowę(tak w ramach doświadczenia)-może zamieszczę fotki-chociaż nie mam takich narzędzi jakbym chciał.I powiem Wam,że koszt materiału przy obudowie ok,4 kg zamyka się w ok. 70 zł a najdroższe są popierdółki typu nakrętki,podkładki etc...

Jak skończę to pokażę(tylko bez docinek!!!)-robię to tym co mam pod ręką-nawet szczotkowanie i anodę można zrobić w domu...

[osimar]

No i znowu problem:(

Buczy mi trafo w obudowie. Normalnie nie buczało. Włożyłem na chassis i pojawiło się buczenie. W puszce to już masakra. Dzisiaj walczyłem z trafem, ale rezultaty takie sobie. dałem na podkładkach gumowych, mocno skręciłem śrubami, okleiłem puszkę na trafo matami bitumicznymi. Jest lepiej ale nadal nieakceptowalne.

Cały dzisiejszy czas poszedł na mechanikę, nic z elektroniki:(

Myślę o zalaniu epidianem. Czy ktoś robił takie próby?
