klon Accuphase P360 , P500 lub P700

[Woper1]

Dalej jestem za tym aby zrobić paczki rezystorów i kondensatorów tak aby można poskładać wszystko w całość za jednym zamachem. Ja akurat nie mam żadnych potrzebynych części w zapasie. Więc byłoby to wielkie ułatwienie, przypuszczam że nie tylko dla mnie. Kieruję to do Ciebie Tomku, ponieważ Ty będziesz wysyłał płytki. Co Ty na to ?

[tomek0104]

Co do oporników to najpierw niech je odbiorę zobaczę co to jest .wtedy będziemy kombinować ok?

Normalnie widzę że to będzie piękny projekt chyba najlepszy na forum a może i w Polsce. Chyba nikt tego modelu jeszcze nie podrobił .Bo tyle szukałem i nic nie znalazłem.

[Woper1]

Zgadza się jesteś THE BEST !!!

[Woper1]

Zgadza się jesteś THE BEST !!!

[Woper1]

Chodziło mi o to aby poszło wszystko w jednej paczce z Twoim zamówieniem, no ale ok.

Ja będę w PL między 20-27 czerwca więc chciałbym mieć już jak najwięcej części i zabrać je ze sobą :)

[tomek0104]

zasada kto szybszy, ten lepszy może ma sens, ale wielu pracuje w miejscach gdzie nie ma kompa:(((

Po za tym nie wiadomo do jakiego momentu wpłacać pieniądze, bo może być za późno.



Co do tego postu to płytek starczy dla wszystkich i tak muszę zamówić ,niema co panikować ze dla kogoś zabraknie. Dwa tygodnie i są następne.

[osimar]

Projekt super.

Chyba piewrszy projekt na forum, który kopiuje wzmacniacz tej klasy. I co ważne, konstrukcja powinna uciągnąć praktycznie każdy głośnik.

Nie będzie kompromisu pomiędzy jakością dźwięku, a podaniem na wyjściu dużego prądu.



Odnośnie beyschlagów.

Uważam, że to na prawdę fajne rezystory. Napewno nie tak dobre jak Caddocki, Rikkeny itd. Ale w GC sprawdziły mi się znacznie lepiej, aniżeli Elpody. Od tego czasu wszystkie konstrukcje uruchamiam na Beyschlagach. Przy wymianie na Caddocki jest różnica, ale nie ma przepaści. W niektórych miejscach Lepsze rezystory powodują, że dźwięk staje się jaśniejszy, bardziej szczegółowy. Ale czasami przy dłuższym słuchaniu to zaczyna męczyć.

sądzę, że Beyschlagi w tym projekcie powinny się sprawdzić super.

[tomek0104]

Ja mam prawie same bayery.

[osimar]

Co do tego postu to płytek starczy dla wszystkich i tak muszę zamówić ,niema co panikować ze dla kogoś zabraknie. Dwa tygodnie i są następne



Tak jak napisałem. Jak będą, podaj konto i z przelewem nie będzie problemu

[tomek0104]

Ok

[freedi]

Tomek-kamień spadł mi z serca!Uprzedziłeś moje pytanie o następną partię PCB,bo obawiam się,że w tej turze raczej nie dam rady(z różnych powodów...).

btw-dzięki za zaangażowanie-Twóje zaangażowanie w ten projekt jest nieocenione !

--pozdrawiam--

[tomek0104]

Na razie jest zrobione 10 kompletów i chyba 3-4 preampy ale to niestarczy bo zamówień jest ok 18?

[Woper1]

Co będzie nam jeszcze potrzebne do tego projektu ?

pcb wzm + pre + części

trafo

jakieś dodatkowe pcb zabezpieczające głośniki ? czy darujemy sobie to ?

co z zasilaczem i dużymi kondami ?

[osimar]

ja z chęcią zrobiłbym układ wejścia na przekaźnikach.

Macie jakiś fajny schemat?

Sterowanie pilotem mi nie potrzebne.



Zabezpieczenie głośników przy tej mocy może by się przydało. Nie wiem na ile zdegraduje to dźwięk. nigdy z tytm się nie bawiłem

[tomek0104]

No jak najbardziej zabezpieczenie trzeba zrobić bo diabeł nie śpi.

[januss73]

Mnie podoba sie zabezpieczenie z Crescendo Millennium, zabezpiecza nie tylko głośniki przed dc, ale i wzmacniacz przed przeciążeniem, a więc i zwarciem. Po dopasowaniu rezystorów do biasu powinien hulać. Dołożyłbym tylko odpowiednie równoległe przekaźniki, żeby otrzymać tzw. wieczny przekaźnik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

To trafo to chyba trzeba jeszcze wyjaśnić.Bo:



1. Kondy w zasilaczu są na 100V. Wątpię, żeby producent wstawił z tak małym zapasem. Bo po wyprostowaniu 60V otrzymamy ok 84V.

2. 60V jest do wzmacniacza, a 52V gdzie? Bo z wcześniejszych opisów wynika, że pre zasilane jest -+15V, czyli z 12V odczepu.



Może by pomierzyć to trafo. Oczywiście to prośba do kogutaudio. Chyba że coś mi się pomieszało, to mam prośbe - wyprostujcie mnie:))

[januss73]

osimar, 9 Cze 2010, 20:53



>To trafo to chyba trzeba jeszcze wyjaśnić.Bo:

>

>1. Kondy w zasilaczu są na 100V. Wątpię, żeby producent wstawił z tak małym zapasem. Bo po

>wyprostowaniu 60V otrzymamy ok 84V.

>2. 60V jest do wzmacniacza, a 52V gdzie? Bo z wcześniejszych opisów wynika, że pre zasilane jest

>-+15V, czyli z 12V odczepu.

>

>Może by pomierzyć to trafo. Oczywiście to prośba do kogutaudio. Chyba że coś mi się pomieszało, to

>mam prośbe - wyprostujcie mnie:))



W sumie dobre pytanie. Jak widzę na schemacie tranzystory mocy zasilane są z +/-52V, a stopień sterujący? Jaki do tego potrzeba transformator?





PS. Z utęsknieniem czekam na rozwój wypadków, bo potrzeba mi parę końcówek do zestawu aktywnego.

[tomek0104]

Ja to bym zrobił tak accu na pewno robi zabezpieczenia na tym układie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

1. Kondy w zasilaczu są na 100V. Wątpię, żeby producent wstawił z tak małym zapasem. Bo po wyprostowaniu 60V otrzymamy ok 84V.

2. 60V jest do wzmacniacza, a 52V gdzie? Bo z wcześniejszych opisów wynika, że pre zasilane jest -+15V, czyli z 12V odczepu.

52va jest do zasilania sterowania czyli wszystkich tranzystorów oprócz głównych.Trafo było mierzone a 12v jest do przekaźnika od zabezpieczenia głośników

[tomek0104]

Teraz jeszcze pisałem do firmy co robi mi trafo żeby zmniejszyli moc z800w do 500w .400w dla stopnia mocy i 100w do sterowania To starczy Accuphase tak jak widziałem stosuje 400w 500w trafa.

[tomek0104]

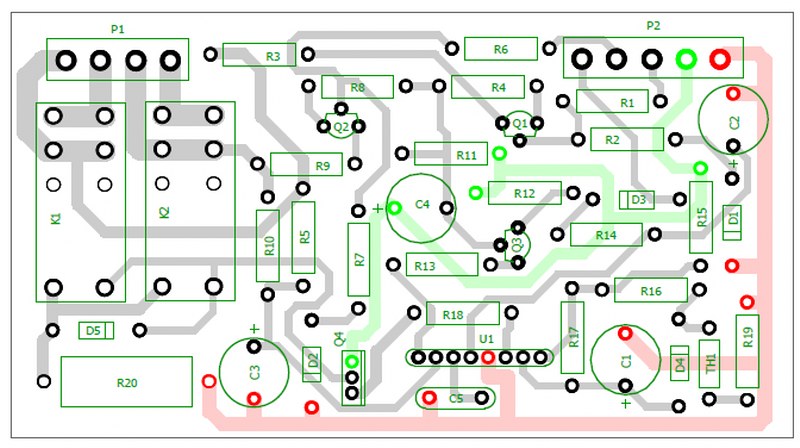

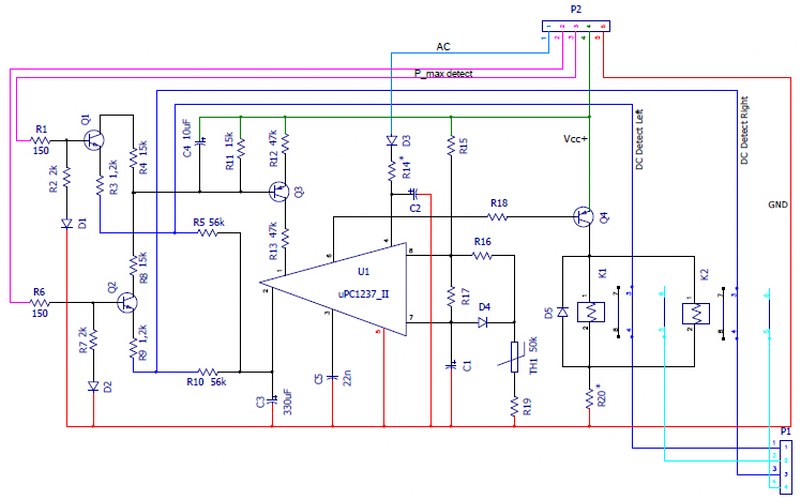

Już tu chłopaki z forum zrobili zabezpieczenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

ok. Chociaż najbardziej mi się wyjaśni jak dostanę płytki z opisem:))

[osimar]

To zabezpieczenie jest uniwersalne?

Jak tak no to mamy.

A co z wejściem na przekaźnikach?

[tomek0104]

A jak by zrobił tak.przełącznik alpsa zrobić do niego płytkę z gniazdami rca zamontowaną na tylnej ścianie , narysuje to i pokaże bo na pewno nie wiecie o co mi chodzi .Nie będzie żadnych przekaźników ,tylko będzie problem z ośka biegnąca przez cały wzmacniacz.

[osimar]

No właśnie tej ośki chciałbym uniknąć. Do tej pory wszystkie pre i ampy jakie zrobiłem miały ośki, żeby wszystkie połączenia były jak najkrótsze. Czyli selektor i potek przy gniazdach RCA.

Zawsze miałem problem z tą ośką. Pomimo wielu starań nigdy nie wyszła super centrycznie.

Natomiast myślałem o przekaźnikach, bo relpol ma fajne, tanie przekaźniki z grubo pozłacanymi stykami. Za taki przełącznik, trzeba by wydać majątek

[żółwik]

Właśnie tego za nic nie chcę. Jeśli brz logiki. To już wolę zwykły przełącznik obrotowy na panelu podający napięcia na przekaźniki na płytce tuż przy wejściach.

[żółwik]

Kolega mnie wyprzedził :-)

[tomek0104]

No tak jak mówi żułwik tez będzie prosto i niezawodnie

Co do przełącznika to mam na myśli coś takiego ,Tak na szybko znalezione .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

He mam .Bez oski tylko na taśmie co wy na to .http://www.cyfronika.com.pl/t/index.php?cPath=2_35_776
