Wzmacniacz Kenwood KA-5040R awaria wejścia gramofonowego Phono


gaudi1

Recommended Posts

Witam

Mam pilną prośbę o zasugerowanie sposobu naprawy przedwzmacniacza gramofonowego we wzmacniaczu Kenwood KA-5040R.

Posługując się schematem wymieniłem wzmacniacz oeracyjny w torze Phono przedwzmacniacza.

Zamiast tradycyjnego JRC4565DD zainstalowałem JRC2114D pochodzący z odtwarzacza Sony QS.

Po późniejszym podłączeniu gramofonu okazało się, że po kwadransie granie w kolumnach było słychać umiarkowane PYK i nastała cisza. Nie było żadnego dymu, smrodu ani nic w tym stylu. Wzmacniacz nadal gra na innych wyjściach.



Mam drugi identyczny wzmacniacz, wyjałem z nich płytkę przedwzmacniacza i zacząłem szukać róznic.

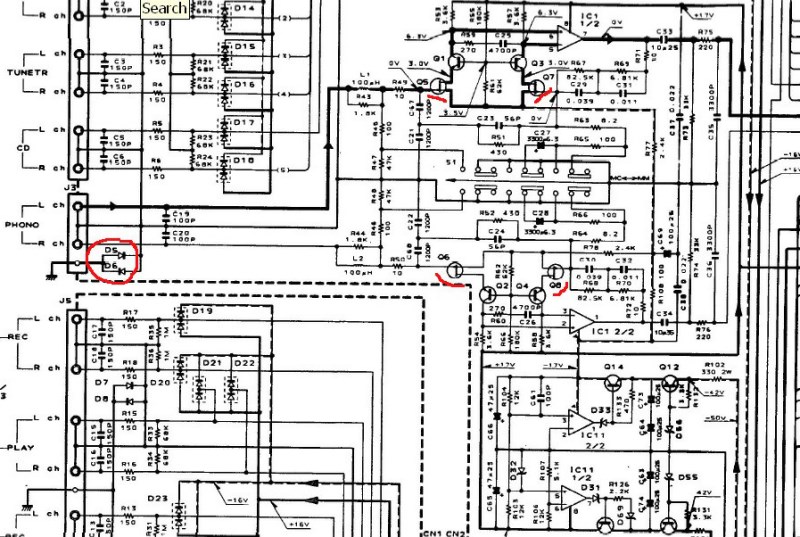

Po chwili znalazłem spaloną diodę D6 tuż przy gniazdku Phono. jej wymiana niestety nic nie dała. Dalsze poszukiwania przyniosły jedynie róznice przy tranzystorach polowych Q5-Q8. Niestety za bardzo nie potrafię ich sprawdzić. Wylutowanie i pomiary miernikiem wile informacji mi nie wniosły. Te trazystory to 2SK170-BL. Wydaje mi się, że stabilizatory są OK, ale napięć nie sprawdzałem.



Nie jestem elektronikiem i pomiary na grającym urządzeniu nie bardzo wchodzą w rachubę.

Tak jak wspomniałem znalazłem podejrzanego, ale nie pewniaka. Żaden z elementów nie wyglada ani nie smierdzi spalenizną.



Wydaje mi się, że przyczyną usterki mógł być właśnie ten wymieniony wzmacniacz operacyjny. Być moze za szybki jak na układ spwodował w pewnym momencie jakieś sprzężenie??



Co o tym sądzicie, będę wdzięczny za wnioski i sugestie. Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5440-100008934 1269347955_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witam

Juz nie chodzi o ten JRC2114D, wlutuję z powrotem JRC4565DD dla świątego spokoju.

JRC2114D ma katalogowe napięcie +/-22V, zresztą nic mu się nie stało, gra dalej.

Widać jego szybkośc narastania 15V/us spwodowała niestabilność, albo coś takiego...

Pytanie raczej co się jeszcze "spaliło" poza tą mikro diodą. To chyba Zenerka, szklana z żółtym paskiem?
