zamiana głośników w VISATON ATLAS DSM MKIII - problem zwrotnicy

[moonwalker]

Witam kolegów



mam pytanie związane z zamianą głośników bez modyfikacji zwrotnicy. Jestem, można powiedzieć, laikiem. Próbowałem znależć odpowiedź samemu ale nie jestem w stanie. VISATON zaproponował modyfikację kolumny jak w tytule. Zamienił głośniki średnio i wysoko - tonowe na inne. Zmienił także budowę zwrotnicy. Mnie interesuje zamiana tylko głośnika wysokotonowego. Z tego co widzę to parametry obu głośników (starego i nowego) są porównywalne. Z tego co zrozumiałem czytając artykuły związane z budową kolumn, dla budowy zwrotnic istotnych jest kilka parametrów. W tych głośnikach (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - stary,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - nowy) fundamentalne parametry są prawie identyczne. Czy zmiana zwrotnicy związana była ze zmianą częstotliwości podziału (gdyż w tych kolumnach VISATON całą część średnio-wysoko-tonową)? Parafrazując pytanie bardziej ogólnie, czy zmiana głośników o porównywalnych parametrach wymaga zmiany zwrotnicy zawsze w celu zachowania poprawności konstrukcyjnej? czy jest to raczej zabieg związany z odsłuchem i dobraniem zwrotnicy pod słuch projektanta. Czy gdybym zamienił tylko głośnik wysokotonowy zachowując pozostałe oryginalne głośniki, to czy musiałbym zmieniać zwrotnicę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

moonwalker, 26 Kwi 2010, 00:20



>Czy zmiana zwrotnicy związana była ze zmianą częstotliwości podziału ?



Nie wiadomo. Częstotliwości podziału mogły pozostać identyczne.



>Parafrazując pytanie bardziej ogólnie, czy

>zmiana głośników o porównywalnych parametrach wymaga zmiany zwrotnicy zawsze w celu zachowania

>poprawności konstrukcyjnej?



Nie wymaga. Choć kto inny może powiedzieć, że zawsze wymaga. Zależy jak do tego podchodzimy. Może się udać zmienić głośnik, który dobrze wpasuje się w istniejącą zwrotnicę. Może być też konieczna rewolucja, jeśli głośniki znacząco parametrami. A może być przypadek, że wystarczy tylko minimalnie zwiększyć/zwiększyć wartość rezystora, kondensatora czy cewki. Reguły nie ma.



>czy jest to raczej zabieg związany z odsłuchem i dobraniem zwrotnicy pod

>słuch projektanta.



Odsłuch to rzecz najważniejsza. Wielu DIY-owców chyba o tym zapomina i za bardzo wierzy w słuszność pomiaru mikrofonem. Pomiary są przydatne. Decydujący jest dźwięk, przy jednocześnie zadowalających wynikach pomiaru.



>Czy gdybym zamienił tylko głośnik wysokotonowy zachowując pozostałe oryginalne

>głośniki, to czy musiałbym zmieniać zwrotnicę?



Nie koniecznie. Konstrukcje "znanych i sławnych" producentów mają czasem takie braki, że chyba nikt nigdy tego nie mierzył, a opierał się tylko na wrażeniach odsłuchowych.



Kolumny to urządzenia z największymi brakami i podkolorowaniami. Nawet jeśli zrobisz kolumnę grającą byłe jak i zaprojektowaną jeszcze gorzej, to może się znaleźć osoba, której takie granie przypadnie do gustu.

[Makgajwer]

>>Kolumny to urządzenia z największymi brakami i podkolorowaniami. Nawet jeśli zrobisz kolumnę grającą byłe jak i zaprojektowaną jeszcze gorzej, to może się znaleźć osoba, której takie granie przypadnie do gustu.



hehe zgadzam się z powyższa opinią . Kolumny maksymalnie wyrównane bez podbarwień nie mające swojego specyficznego brzmienia także nie każdemu przypadną do gustu.

[moonwalker]

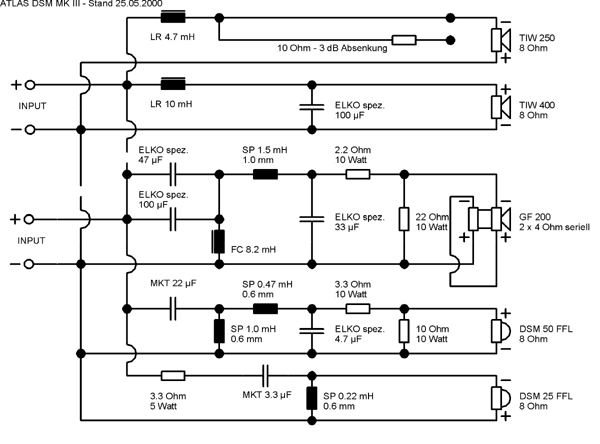

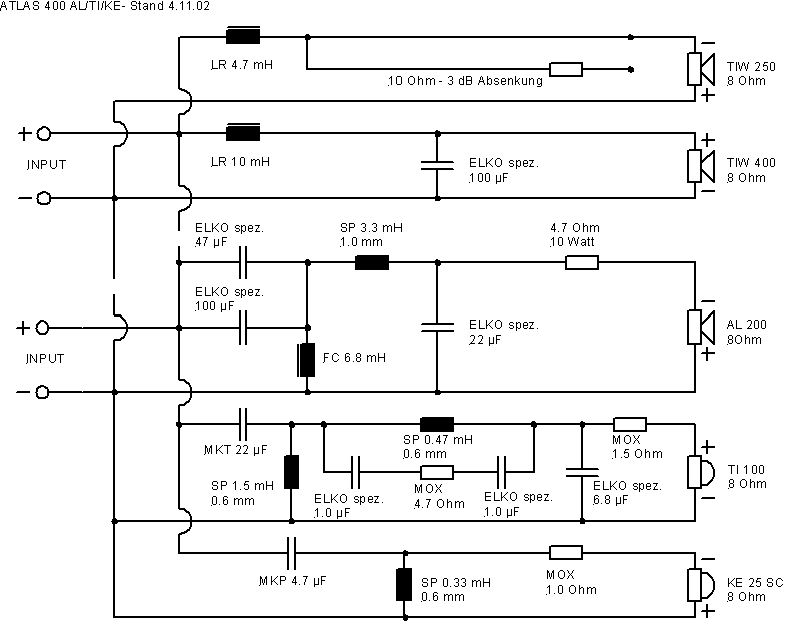

a czy koledzy, spoglądając na załączone schematy zwrotnic, mogą powiedzieć dlaczego ją zmodyfikowano? o ile charakterystyki pozostałych głośników średnio-nisko-tonowego (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - nowy,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - stary) i średnio-tonowego (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - nowy,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - stary)są zupełnie inne , o tyle wysoko-tonowego nie. Jedynie co zauważam, to efektywność tego nowego wysoko-tonowego jest mniejsza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Moja rada jest taka.

Jeżeli nie chcesz mierzyć to zamień głośniki i sprawdź czy ci nowe brzmienie odpowiada. Podstawowe parametry głośników są prawie identyczne poza bardzie zaznaczonym rezonansem w impedancji na tym dsm25. Jeżeli podział jest wystarczająco wysoko to nie ma to znaczenia. Jeżeli nie to być może powinno się trochę zwiększyć pojemność na wysokotonowym na następną w szeregu co możesz zrobić na słuch.

Oczywiście radzę jednak mierzyć.

Programy są za darmo a do pomiaru możesz użyć najzwyklejszego mikrofonu do komputera za 15 złotych. Tu nie chodzi o dokładny pomiar ale żebyś po zmianie wysoko-tonowego uzyskał to samo co przed zmianą. Czyli że mierzysz stare kolumny i po zmianie głośnika próbujesz dopasować elementy tak aby w paśmie podziału było to samo przy tym samym ustawieniu mikrofonu.

Ważne jest to że mierzysz poszczególne głośniki i głośniki razem.

Podstawowa zasada jest tak że krzywe poszczególnych głośników nie powinny wystawać ponad krzywą głośników grających razem co oznaczało by że w podziale głośniki grają w podziale w odwróconej fazie co jest niedobre z kilku powodów.

Do pomiarów najlepiej użyć programu ARTA. Najłatwiejszy w obsłudze.

[KrzysiekA]

moonwalker, 26 Kwi 2010, 10:43



>a czy koledzy, spoglądając na załączone schematy zwrotnic, mogą powiedzieć dlaczego ją

>zmodyfikowano?

Nie zmodyfikowano tylko zaprojektowano od nowa.
