Zwrotnica do 18w8545

[KrzysiekA]

I na koniec schemat zwrotnicy i zrzut obrazu z symulacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Może się komuś przyda.

[KrzysiekA]

I już naprawdę na koniec różnica prawy lewy kanał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

No to się wstrzeliłeś, tylko czy to o to chodzi? Nie napisałeś jak to gra?

Akustyk jak napewno wiesz robi charakterystyki konturowe i to z rozrzutem do 5dB, no i każdy chciałby takie klocki mieć. Zastanawiam się czy taki kontur na zwrotnicy nie jest dobrym wyjściem, zwłaszcza jak głośniki służą do spokojnego odsłuchu, a nie dyskotek. Nie trzeba uruchamiać lowdness'a.

[KrzysiekA]

Na razie docieram głośniki. Kiedy nie słucham docieram szumem różowym z nałożoną sinusoidą 40 Hz.

Brzmi inaczej niż wszystko co miałem do tej pory. Do bólu przeźroczyste. Podejrzewam że to zasługa tego Seasa w połączeniu bardzo liniową charakterystyką.

Bardzo kapryśnie jeżeli chodzi o podłączony sprzęt. Gra bardzo dobrze ale tylko na NADzie.

Na innych wynalazkach które mam brzmi dziwnie.

Kolumny na HDS180exc i XT25tg30 brzmią w porównaniu z nimi misiowato a myślałem że są dynamiczne.

Nie w porównaniu z tym Scan Speakem i Seasem. Odruchowo chce się słuchać głośniej i jeszcze głośniej i im głośniej tym szerszy uśmiech pojawia się na twarzy.

Bardzo dobrze rysują kontury źródeł dźwięku i separują je od siebie. Nic się nie zlewa i jest precyzyjnie i stabilnie umiejscowione w przestrzeni. Można palcem pokazywać położenie instrumentów.

Gra trochę pierwszym planem ale myślę że to raczej wina tego NADa.

A teraz to co mi się nie podoba.

Nie całkiem jestem zadowolony z basu. Na początku zastanawiałem się czy membrana bierna to był dobry pomysł. Jedna po kilku godzinach grania i się poprawiło. Na początku stopa brzmiała jak by ktoś walił w gumowy bęben.

Brzmi zdecydowanie inaczej niż BR. Myślę że membrana też musi się dotrzeć. Przy BR nie ma takich problemów.

Generalnie mogę powiedzieć że dźwięk robi duże wrażenie jeżeli chodzi o przejrzystość i dynamikę ale nie jest do końca naturalny. Chociaż z godziny na godzinę jest coraz lepiej.

Dźwięk zupełnie ale to zupełnie inny niż w zestawieniu 18W8545, D2905/9500 które wcześniej miałem.

[skolopendra]

KrzysiekA, 12 Maj 2010, 12:56



>Tak to wygląda n.p. u Akustyka



masz może schemat zwrotnicy akustyka w zestawieniu 18w8545/9700?

[KrzysiekA]

Niestety nie mam. Szukałeś w sieci? Do HDS180EXC i Vify XT25tg30 można znaleźć. Na pewno ktoś zamawiał 18w8545/9700 w Akustyku i dostał do tego schemat. Jak popytasz to pewnie dostaniesz.

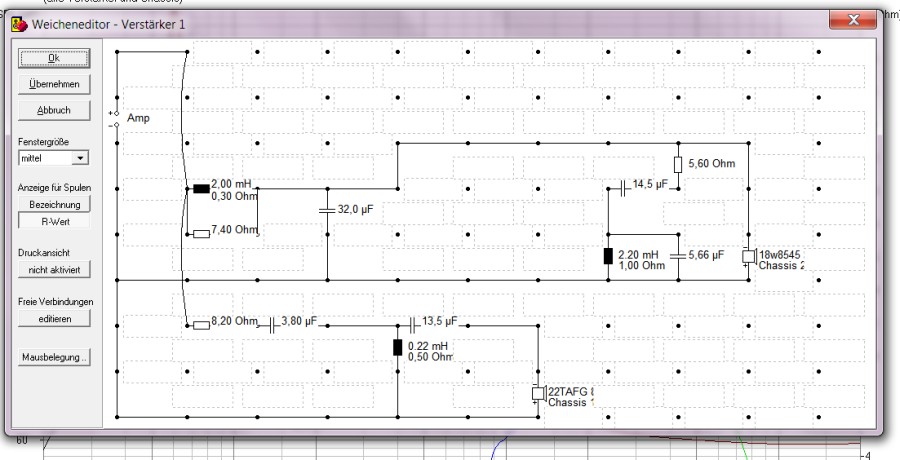

Tu masz zwrotnicę do tych głośników ze strony troelsgravesen.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może ci się do czegoś przyda. Na ale ta zwrotnica na troelsgravesen jest z pułapką na 700 Hz a ta z Akustyka nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skolopendra]

kiedyś ktoś mi pokazywał schemat od akustyka,lecz tylko przy okazji odsłuchów kolumny złożonej na jego zestawie .

powiem że nie grało to źle.

jakiś czas potem ,poskładałem sobie kolumny na podobnym zestawieniu głośników

a teraz zbiegiem czasu pomyślałem że możne by warto coś ulepszyć ?

[KrzysiekA]

Spróbuj tej zwrotnicy z ze strony troelsgravesen. Jaki jest schemat twojej?

[skolopendra]

niestety nie mam teraz jak wrzucić go na stronę.jest to bodajże filtr pierwszego rzędu ,na niskotonowy dwie cewki szeregowo pomiędzy nimi kondensator przez rezystor do masy wysokie kondensator cewka do masy i dwa rezystory w tłumiku

wartości już nie pamiętam zbyt dawno to robiłem ,w cewki tam kiedyś zainwestowałem i dałem taśmowe



oczywiście gra to nie źle :) lecz jak wiemy z własnego doświadczenia ,zawsze może być lepiej :")

[KrzysiekA]

W zasadzie to trzeci rząd na niskotonowy(zależy jaka jest wartość tego rezystora na pojemności) i drugi na wysokotonowy. Skąd masz schemat tej zwrotnicy?

[skolopendra]

to była kopia któregoś proac-a ,a wartości były strojone i dobierane w komorze bezechowej na krakowskiej agh

[KrzysiekA]

To ja bym nic nie zmieniał. Możesz spróbować "tuningu dla idiotów" czyli zmiana kabli i elementów ale z tego co czytałem to masz cewki taśmowe to pewnie reszta elementów też nie wypadła krowie z pod ogona. Ja bym zostawił te kolumny w spokoju.

[skolopendra]

tak .kable już z założenia dałem z licy czystego srebra.w filtrze średnio-niskotonowca chyba zwykły MKP

uznałem że tam nie potrzeba lepszego do masy(chyba że się myliłem?) .drogie były mundorfy w sekcji wysokotonowca



rezystory tez nie najwyższych lotów MŁT ,lecz słyszałem ze niektórzy je chwalą

[jozefkania]

skolopendra, 25 Cze 2010, 11:55



>agh



Miej litość dla języka i czytających. Poza tym zdanie w języku polskim zaczyna się wielką literą i kończy kropką. Od przedszkola się takie rzeczy wykłada. Nie wstyd Ci ?

[KrzysiekA]

Skolopendra.

Coś takiego znalazłem w twoim "o mnie": "kolumny samodzielnego wykonania z kompozytów polimerowo-cementowych (ok 110kg sztuka )".

Masz może zdjęcia?

[skolopendra]

jozefkania, 25 Cze 2010, 20:48



>skolopendra, 25 Cze 2010, 11:55

>

>>agh

>

>Miej litość dla języka i czytających. Poza tym zdanie w języku polskim zaczyna się wielką literą i

>kończy kropką. Od przedszkola się takie rzeczy wykłada. Nie wstyd Ci ?



ani trochę



mam oto ona :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

skolopendra, 28 Cze 2010, 18:40



>ani trochę

Trudno. Wiedz tylko, że forum czytają tysiące ludzi. Swoim byle jakim stylem pisania wpływasz na pisanie innych. Na przyszłe pokolenia. Poziom pisowni internetowej jest żenujący. Pora na to reagować.



>mam oto ona :)

Po "mam" powinien być przecinek albo kropka. To nie są moje fanaberie. To są zasady pisowni polskiej.



P.S.

KrzysiekA mam nadzieję, że się nie obrazisz, że Ci "śmiecę" w wątku. Ciebie i innych użytkowników też to może razi, tylko nie protestujecie. Bo zawsze można przymknąć oko... Udać, że wszystko jest w porządku.

[KrzysiekA]

Wznawiam temat. Kupiłem nowe wysokotonowe do tego Scan Speaka. W tym tygodniu powiększam dziurę i montuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

A co to?

[KrzysiekA]

januss73, 24 Sie 2010, 21:07



>A co to?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

Wygląda jak pierścieniowa Vifa z urwanym korektorem fazy.

[KrzysiekA]

Celowo tak robione żeby ominąć patenty. Na zdjęciu nie widać ale ta kopułka jest bardzo duża. Cewka ma 29 mm średnicy a kopułka prawie 10 centymetrów kwadratowy.

[KrzysiekA]

Obecny stan. Jutro pomiary.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Jak z tymi pomiarami ?

Gdzie i jaki masz BR ?

Jakie i gdzie wytłumienie ?

[KrzysiekA]

Jak z tymi pomiarami ?

Gdzie i jaki masz BR ?

Jakie i gdzie wytłumienie ?

Na razie gotowy projekt zwrotnicy z symulacji.

Muszę się kopnąć w tyłek i zmusić do polutowania zwrotnicy.

BR dałem z tyłu.

Otwór po membranie biernej zakleiłem. BR nie jest jeszcze dostrojony na gotowo bo chcę wcześniej dotrzeć głośniki. Na razie stroiłem na 35 Hz przy pomocy pomiaru impedancji. Muszę powiedzieć że BR to pomysł zdecydowanie lepszy niż membrana bierna.

Wklejam symulację zwrotnicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zwrotnicę może polutuję w tym miesiącu. Na razie muszę zrobić płytkę do tego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Zwrotnicę może polutuję w tym miesiącu. Na razie muszę zrobić płytkę do tego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Powtórzę się. A co to jest?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Powtórzę się. A co to jest?

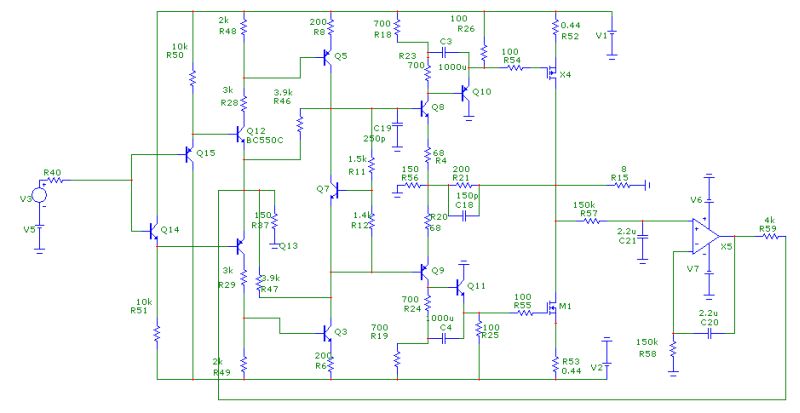

Pomysł na końcówkę mocy.

Tu wpadłem na pomysł stopnia prądowego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A tu rozwinięcie pomysłu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może w tym tygodniu uda mi się złożyć jeden kanał do pomiarów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Wznawiam temat. Ponieważ mam dzień wolnego postanowiłem zabrać się za ten projekt ponownie.

Już wcześniej zatkałem otwór po membranie biernej i zastosowałem BR. Bas znormalniał.

Do tego musiałem zmienić tłumienie w obudowie bo miałem dosyć duże dołki w charakterystyce z powodu fal stojących. Tłumienie pomogło.

Obecne pomiary głośników niskotonowych. Niestety głośniki nie są zbyt dobrze sparowane. Różnicę koryguję zwrotnicą.

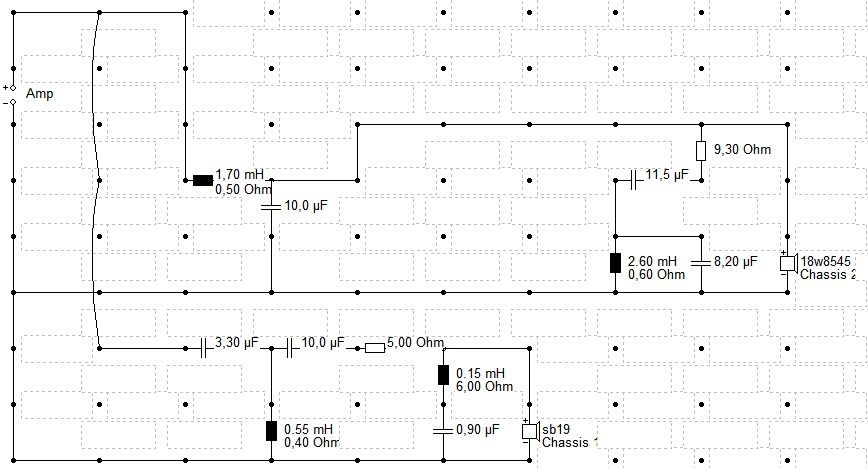

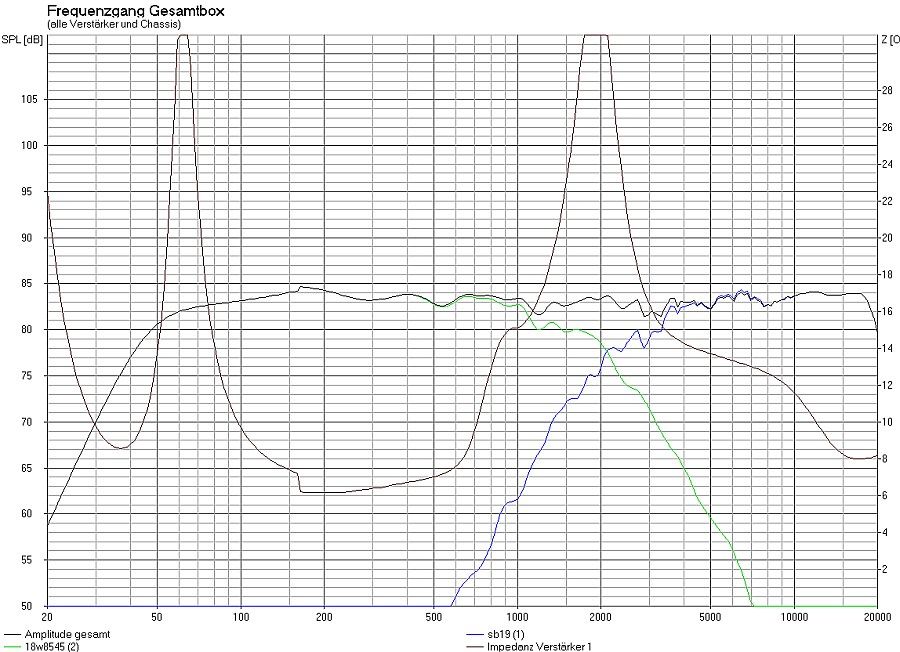

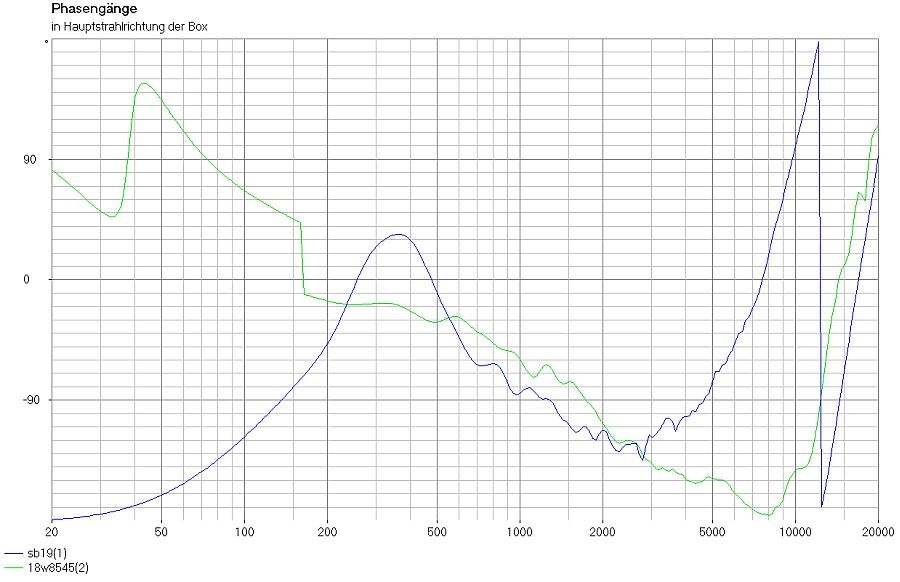

Wstępny projekt zwrotnicy wygląda tak. Do tego załączam symulację charakterystyki i fazy.



Impedancja wysokotonówki nie mierzona tylko symulowana z parametrów katalogowych to pewnie gotowa zwrotnica będzie się znacznie różnić.

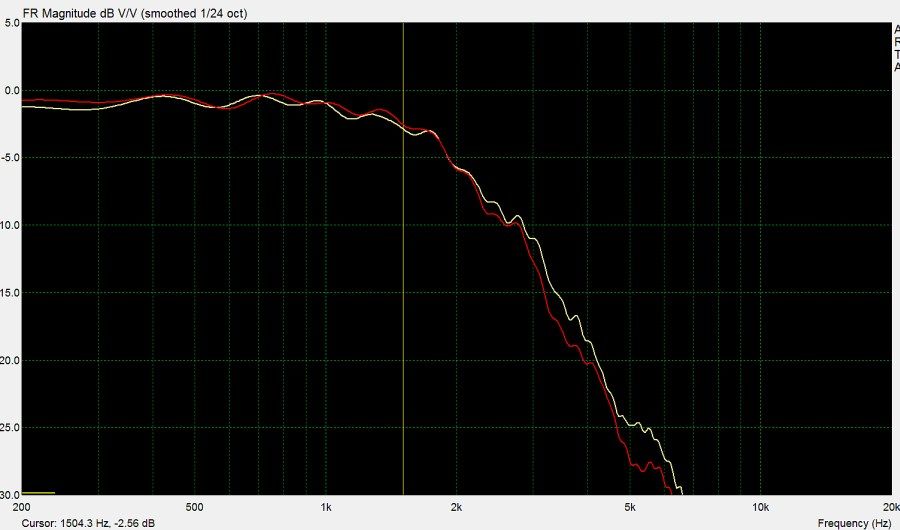

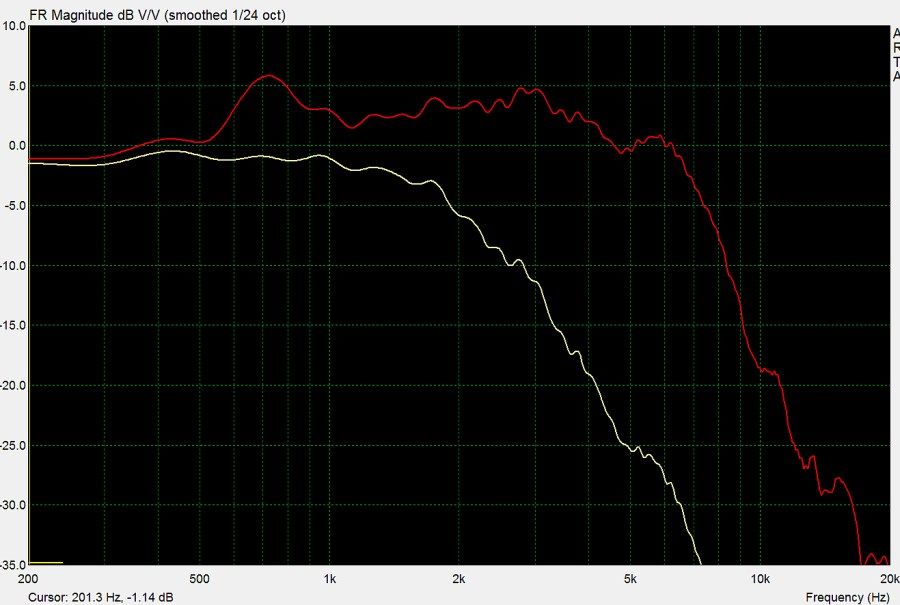

Dołączam również pomiar gotowej zwrotnicy głośnika niskotonowego i różnica prawy lewy kanał przy gotowych zwrotnicach. Wyszło całkiem dobrze. Różnica lewy prawy kanał poniżej 0.5 dB.

Teraz zabieram się za wysokotonowy.



Kurcze. Powinienem był pomierzyć tą fazę na wysokotonowym. Różnica jest dosyć znaczna. Ale brzmi miodzio. Ten SB to jednak rasowa wysokotonówka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Zwrotnica gotowa. Niestety żeby uzyskać całkowicie zgodną fazę musiałem kolumnę pochylić do tyłu o jakieś 5 stopni czyli z przodu muszę zafundować podstawkę około 1 cm.

Poza tym podział wyszedł mi trochę wyżej niż planowałem ale koniecznie chiałem zrezygnować z pułapki na wysokotonowym mimo to wyszły mi całkiem dobre charakterystyki kierunkowe.

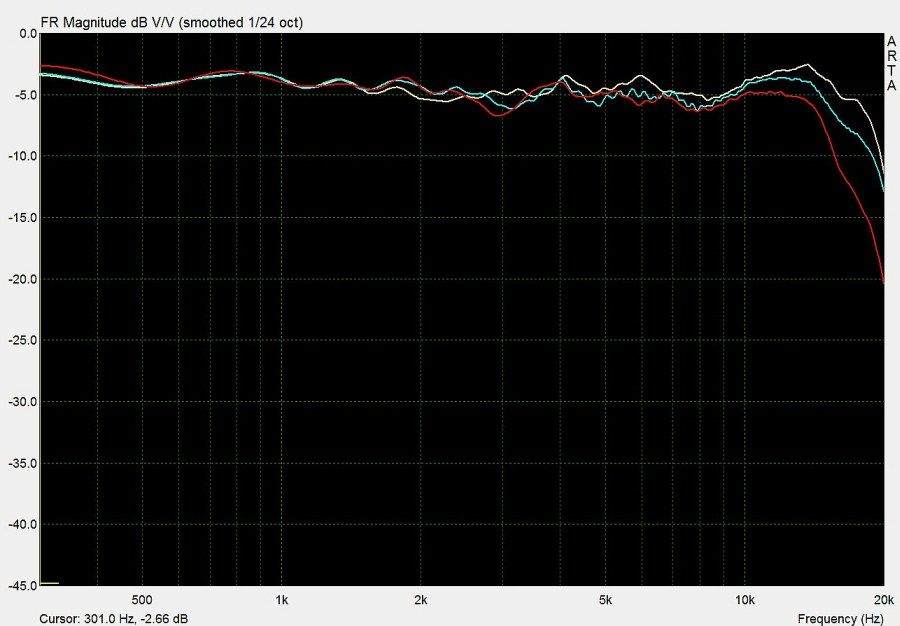

Pomiar poniżej to 0, 10, i 20 stopni.

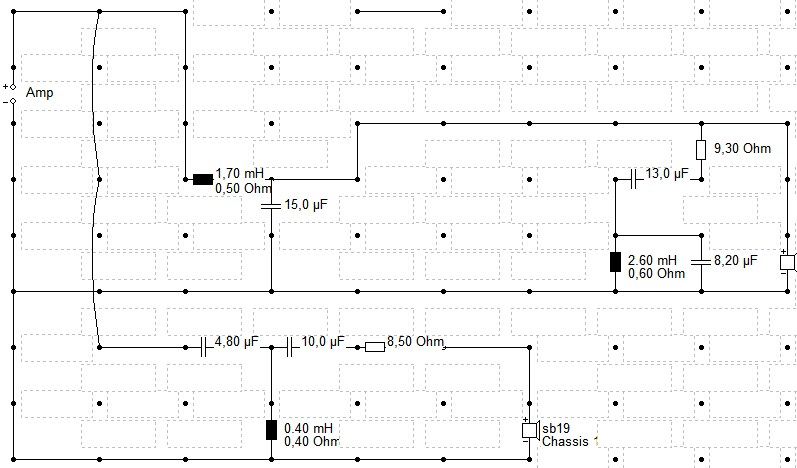

No i na koniec schemat zwrotnicy. Tak na wszelki wypadek. Bo może się jutro rozbiorę i polutuję nową a tak przynajmniej zostanie w necie. Zresztą zastanawiam się czy nie puścić wysokich tonów trochę ciszej.
