kondensator na wyjsciu z anody

[electro]

w mojej lampie miałem Jantzen Silver, zamienilem na polskie olejowe Telpody, teraz mam ruskie teflony bocznikowane ruską miką i amen, zostaje. Ruskie teflony jednak trzeba łączyc po kilka bo nie ma takich pojemnosci 1uF na wysokie napiecia i jak wszystkie teflony potrzebują sporo czasu aż zaczną "grać"

jakbys opisał zmiany, te ruskie nie maja pogrubionego, podkolorowanego brzmienia? dzwiek nie stal sie mniej dynamiczny, bas mniej sprezysty? probowales kiedys KP-SN -ów?

[ruteksen]

Ja mialem swego czasy Audyn Capy Kp-Sn na wyjsciu z lampy w cd i sa to najgorsze kondy jakie kiedy kolwiek mialem w tym miejscu. Dynamika i sopran nic wiecej o srednicy mozna tylko pomarzyc, suche do takiego stopnia ze najtansze mkp z Wolumenu zagraly lepiej - byly bardziej zrownowazone. Fakt sa szczegolowe ale nie potrafia oczarowac srednica ani przekazac dobrze emocji. Olejaki w tej dziedzinie wygrywaja oczywiscie poza ruskimi ktore po prostu mula.

[Gość piotrektychy]

electro - jantzeny już były wygrzane, olejowe też troche pracowały, ruskie teflony i mika były "świerze" i zagrały tragicznie... do czasu, aż się wygrzały, wzmacniacz chodził przez ponad tydzien non stop w garażu. Nie znam innego sposoby "wygrzania" całego wzmaka więc chodził sobie z podpiętym generatorem. Nie znam języka audiofilskiego, w mojej ocenie bardzo zresztą subiektywnej teflony+mika wypadło najlepiej, dźwięk jak żyleta, nie przypomina "lampy" raczej b.dobry tranzystorowiec, zero przydźwięku i "szumu lampy".



Moim zdaniem same kondensatory to nie wszystko, potrzebne są przede wszystkim dobrze filtrujące i wydajne zasilacze, jak jest syfiate napięcie i zasilacz, z którego lampy nie pociągną, który sie "zatyka" - jest wtedy mulenie, brak dynamiki i takie tam

[electro]

electro - jantzeny już były wygrzane, olejowe też troche pracowały, ruskie teflony i mika były "świerze" i zagrały tragicznie... do czasu, aż się wygrzały, wzmacniacz chodził przez ponad tydzien non stop w garażu. Nie znam innego sposoby "wygrzania" całego wzmaka więc chodził sobie z podpiętym generatorem. Nie znam języka audiofilskiego, w mojej ocenie bardzo zresztą subiektywnej teflony+mika wypadło najlepiej, dźwięk jak żyleta, nie przypomina "lampy" raczej b.dobry tranzystorowiec, zero przydźwięku i "szumu lampy".



Moim zdaniem same kondensatory to nie wszystko, potrzebne są przede wszystkim dobrze filtrujące i wydajne zasilacze, jak jest syfiate napięcie i zasilacz, z którego lampy nie pociągną, który sie "zatyka" - jest wtedy mulenie, brak dynamiki i takie tam

z moich doswiadczen to 200-300 godzin pracy to jest takie dobre minimum dla kondensatorów, pytałem o zmiany jakie wniósł kondensator, wiadomo, ze gra układ , chodziło mi o kierunek zmian najogólniej czy to sie pokrywa z moimi spostrzeżeniami....

[skolopendra]

na razie nie planuje zmieniać ,choć myślałem ze jupiterów już nigdy wymieniał nie będę ,a jednak :)



może kiedyś jak stanieją

to te:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

electro ja pozostaję przy teflonach i mice i na dodatek ruskich, podobno v-cap i na dodatek miedziane są najlepsze, jednak dla mnie cena kilku tysięcy za kondensatory jest zaporowa. Kolega testował JENSEN olejowe i twierdził, że są porównywalne jakościowo z V-cap lecz bardziej "melodyjne i miękkie"<br />

Zresztą trudno jednoznacznie powiedzieć, który kondensator jest tym właściwym, każdy ma swoje preferencje i odpowiednio zasobny portfel :) dla jednego teflon, dla drugiego olejak, dla jednego ruski dla drugiego V-cap

[zjj_wwa]

Witam.

W zakresie kondensatorów odsprzęgających zasilanie, czy ktoś ma doświadczenie z kondensatorami firmy ITALFARAD, seria RP-3 ?



Często spotykane w pralkach. ( .. ale pytam poważnie .. )



Ta seria RP-3 to podobno nie mniej, nie więcej - tylko najnormalniejsze w świecie Polipropyleny - takie "samoleczące" się po przebiciu.



... bo tak sobie kombinuję, że nawet najzwyklejszy polipropylen 200 uf / 450V będzie lepszy od elektrolita ?



Te Italfarady często i gęsto występują w projektach Andrea Ciuffoli'ego - stąd też to moje pytanie.

[electro]

Te Italfarady często i gęsto występują w projektach Andrea Ciuffoli'ego - stąd też to moje pytanie.

Ciufollemu mozna zaufac, pracuje z kolegami na jego projektach niektorych, wie co robi facet, inspiruje sie AN/Kondo ale tez rozne tricki stosuje , ktore podpatrzyl u najlepszych, takze mysle ,ze mozesz spokojnie uzywac tych samych podzespolow co on, ja mam np. dac-enda , ale na trafach z sac thailand bo preferowane przez Ciufollego uznalem za zbyt drogie, tak czy siak jego projekty sa dobrze opisane i sa wypadkowa roznych rzeczy o ktorych sie pisze w necie, robi kawał dobrej roboty....

[robeeert]

Ja stosuję Mudorf Supreme Silver Gold Oil. Nie testowałem nic lepszego, póki co jest to bardzo dobre rozwiązanie. Czy ktoś porównywał z VCap?



Ja porównywałem Mundorfy silver/gold z V-capami CuTF. Na V-capach słychać dużo więcej dźwięków, są otwarte na maksa, lepsza scena (głębsza i szersza), dźwięki pełniejsze. V-capy długo się wygrzewają, dla mnie są idealne, już raczej do Mundorfów nie powrócę. V-cap CuTF rules :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robeeert]

V-capy dają holograficzny dźwięk. :)

[skolopendra]

dla ciekawostki warto dodać że v capy są naprawdę duże i cholernie ciężkie



mundorfy dopiero o blisko 5 krotnie większej pojemności i dwa razy większym napięciu znamionowym są wielkości ww v capów



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



oczywiście wielkość nie jest wymiarem jakości *P



dla ciekawostki pstrykałem fotkę trzech kondensatorów ,gdzie mundorfy wyglądają jak przeciętna pojemność i grają tak samo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Trójnóźkowe kondensatory - zdecydowanie polecam.

Można również do V-Cap'ów zastosować, tudzieś wszelkich innych z wysokiej półki.

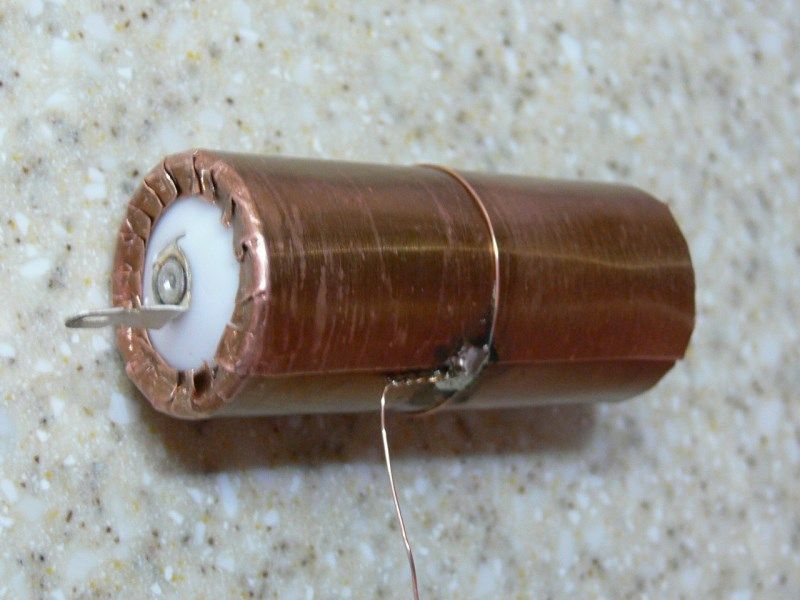

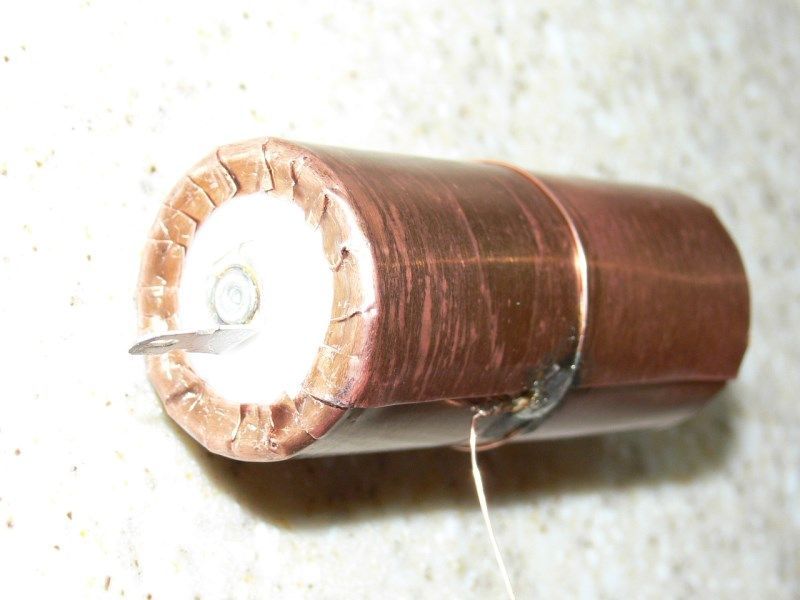

Załączam fotki mojego nowego, świeżo przetestowanego wynalazku:



Kondensatory trójnóżkowe.



Wbrew pozorom - to ma sens.

Trzecia noga to jest uziemienie zewnętrznego płaszcza - dodatkowego miedzianego ekranu wokół konda.



Szczególnie ma to sens przy kondensatorach "anodowych", gdzie z jednej jego strony jest wysoka impedancja lampy i jej opornika anodowego, a z drugiej strony - równie przechlapane - wysoka rezystancja wejściowa stopnia następnego.

impedancje

W tej sytuacji wszelkie dyskusje typu "gdzie jest okładzina zewnętrzna" kondensatora - nie mają jakiegokolwiek sensu / wpływu / znaczenia.



Testowałem.



TO DZIAŁA.



To daje niższy poziom przydźwięku z otoczenia.



Szczególnie przy wrednych lampach o wysokiej oporności wewnętrznej. (np. 6n2p lub podobne)



Na fotkach - widzimy przykładowo ruskie teflony z serii FT-3 ... w nowych błyszczących ekrano-majteczkach ...



Pozdrawiam,

zjj_wwa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[peritus]

Podobne rozwiązanie widziałem w rezystorach Path Audio.

[zjj_wwa]

>>> Kondensator na wyjściu z anody ...



... ale o jakiej wartości ? Witam. Pomóżcie tak na szybko - jak policzyć optymalny kondensator anodowy za buforem, tak aby jak najlepsze pasmo przenoszenia uzyskać (tony wysokie, tony niskie) ? Poniżej moje przypuszczenia, ale coś mi nie gra ...



Dół pasma - jest odcinany filtrem górnoprzepustowym składącym się z konda anodowego i opornika siatkowego stopnia następnego, czyli np.



F_dolne_3dB = 1 / 2 / pi / R / C, czyli kondensator powinien być większy niż: C = 1 / 2 / pi / R / F_dolne_3dB. Tak ?



Załóżmy R_siatkowy = 500K, F_dolne_3dB = 3Hz. Wtenczas:

C = 1 / 2 / 3,14 / 500000 / 3 = 106 nF.



Górę Pasma - (?!?) - Załóżmy, że lampa 6n6p jest na prądzie spoczynkowym 10 mA.

Chcę uzyskać prędkość narastania impulsu = 1/40kHz = 20 mikrosekund.

Czy dobrze kombinuję jak niżej ?



Q = I * t = C * U;

I = C (dU/dt);

C = I / (dU/dt);



Skoro czas narastania = 20 mikrosekund, a napięcie międzyszczytowe = 2V, to:



dU/dt = 2 / 20 mikrosekund = 100 000 V/s;

C = 10mA / 100000 V/s = 0,1 mikro As/V

C = 100 nanofaradów ??



Prośba o komentarz, pomoc, sprostowania ..... Jak te (lub inne wyliczenia - podajcie ino jakie .... )

mają się do Ra tej lampy 6n6p ( = 2kohm)? Przecież Ra powinno chyba gdzieś się odnaleźć w tych wyliczeniach / wzorach ?



Jeśli zaiste prawidłowo wychodzi mi pojemność rzędu 100nF ... jako optymalna zarówno dla góry jak i dla dołu pasma ....

to dlaczego wszyscy na wyjściu z bufora stosują wartości rzędu 2,2 uF ~ 6,8 uF lub więcej ?



Poza tym - jak dałem 100 nF - to grało ... raczej wcale nie lepiej.



Założony przeze mnie prąd 10 mA to jest oczywiście punkt pracy DC ... ale istotny dla AC, gdyż prąd AC nie może się huśtać więcej jak +/- 10mA, tak ? (w sensie że na pewno nie będzie mniejszy niż 0 mA i nie więcej niż 20 mA ze względu na symetrię sygnału ?)



Dzięki, pozdrawiam,

zjj_wwa

[electro]

Jakby mial ktos wylutowaną parę takich vcapów 0,47 albo 1,0 to chetnie za opłatą przyjmę do porównań, np. na 24 h, mogę zapłacic czy też wypalić jakies blureje z koncertami w zamian itp. ...chodziłoby mi o jeden , dwa dni porownan w ukladzie ....

[stern]

Szczególnie ma to sens przy kondensatorach "anodowych", gdzie z jednej jego strony jest wysoka impedancja lampy i jej opornika anodowego, a z drugiej strony - równie przechlapane - wysoka rezystancja wejściowa stopnia następnego.

impedancje

W tej sytuacji wszelkie dyskusje typu "gdzie jest okładzina zewnętrzna" kondensatora - nie mają jakiegokolwiek sensu / wpływu / znaczenia.

Okładzina zewnętrzna powinna byś od strony mniejszej impedancji. Zwykle jest to anoda lampy. Ten patent który wymyśliłeś jest całkiem dobry, ale ten zewnętrzny płaszcz będzie tworzył kondensator wraz z zewnętrzną okładziną. Ta dodatkowa pojemność będzie w stosunku do wyjścia pojemnością równoległą która doda się do pojemności wejściowej następnego stopnia obniżając nieco górną częstotliwość i ''slew rate''. To nie musi być zauważalne z uwagi na to że ta pojemność nie jest duża, w każdym razie zjawisko w jakimś stopniu wystąpi.

[zjj_wwa]

zewnętrzny płaszcz będzie tworzył kondensator wraz z zewnętrzną okładziną

Zmierzyłem tę pojemność do okładziny - z każdej strony konda wychodzi około 54 pikofarady ...

hmm ... to raczej chyba sporo porównując z pojemnością wejściową lampy, prawda ?



Jeśli 6n6p ma 2kohm, a powiedzmy następny stopień (za potkiem siły głosu) już z wymnożonym Millerem - około 100pf, to razem liczmy 150pf (z dzielnikiem potka i z pojemnościami rozproszonymi).

Czyli RC biorę 2k * 200pf = 0,4 mikrosekundy.

Czyli górne odcięcie pasma przenoszenia będzie F_górne = 1 / 2 / pi / RC = 397 kHz ?



A przy lampie o Ra = 65kohm to już będzie tylko 12 kHz... dobrze liczę ?

[stern]

Widzę że lubisz obliczenia:) Tutaj jest to co Cię interesuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Dokładnie tego potrzebowałem. Dzięki wielkie. A swoją drogę - te 6n6p - to całkiem sympatyczne bańki na buforki, tak mi coś wychodzi.

[stern]

A swoją drogę - te 6n6p - to całkiem sympatyczne bańki na buforki, tak mi coś wychodzi.

Tak, oczywiście. Te obliczenia powyżej są poprawne w przybliżeniu. Dokładnie będziesz mógł to zrobić wg. tego linku. Dla 6n6p pasmo będzie szerokie praktycznie w większości wypadków właśnie ze względu na niską oporność wewnętrzną.

[skolopendra]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ciekawostka .lecz w ogóle to nie gra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robeeert]

ciekawostka .lecz w ogóle to nie gra



Nie gra? W takiej obudowie ich jeszcze nie widziałem.

[skolopendra]

srebrne wyprowadzenia i ceramiczna obudowa



znajomy mi przesłał ,osobiście nie słuchałem jeszcze



niespotykane ,dlatego wrzuciłem :)

[Tomasz_f]

V-capy dają holograficzny dźwięk. :)



Zobaczymy te :)



DUELUND CAST-PIO-Cu (Copper) 630VDC

[electro]

obniżka cen...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomasz_f]

obniżka cen...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No właśnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robeeert]

Zobaczymy te :)



DUELUND CAST-PIO-Cu (Copper) 630VDC



A z czym będą porównywane? Kusząca cena... :)

[electro]

dostałem mundorfy silver/gold/oil do porównań, ciekaw jestem tych duelundów...przyjechały tez z intertechnika w wiekszej pojemnosci audyny TRI Reference- podobno bardzo uczciwe kondzie...oprócz tego wziąlem KP-SN na największy woltaż do porównań...mają teraz taka srebrnawą folię wypasiona...

[Tomasz_f]

A z czym będą porównywane? Kusząca cena... :)

No więc kondensatory doszły. Włożyłem do pre (na szybko), Miałem tu Mundorfy SGO, no i shock. Myślałem że mundorfy są super, ale to przeszło moje wyobrażenia. Praktycznie nówki nie wygrzane - od razu przepaść. Przestrzeń, holografia, i ilość szczegółów ogromna. Nawet płyty które nie miały wyrazu - zagrały bardzo fajnie. Niesamowity wokal pełny i nie podbarwiony. Góra niezwykle naturalna, sprawiają niezwykłe wrażenie bliskości instrumentów. Niestety mają pewną wadę... Otóż od razu chce się wymienić wszystkie... Strasznie frustrujące...



dostałem mundorfy silver/gold/oil do porównań, ciekaw jestem tych duelundów...przyjechały tez z intertechnika w wiekszej pojemnosci audyny TRI Reference- podobno bardzo uczciwe kondzie...oprócz tego wziąlem KP-SN na największy woltaż do porównań...mają teraz taka srebrnawą folię wypasiona...



No cóż, myślę że to co tu wymieniłeś w ogóle nie ma startu do duelundów. Są to dobre kondensatory - miałem większość z wymienionych - jednak na dzień dzisiejszy - są tylko dobre.

[electro]

No cóż, myślę że to co tu wymieniłeś w ogóle nie ma startu do duelundów. Są to dobre kondensatory - miałem większość z wymienionych - jednak na dzień dzisiejszy - są tylko dobre.

Układ jest jeszcze nie wlozony do obudowy wiec trudno cos pisac o tym na jakie kondensatory sie zdecyduje, dobrze wiedziec , ze jest cos lepszego jeszcze do sprawdzenia.
