Ramię DIY a la Well Tempered


oskar20051

Recommended Posts

Witam po dłuższej, bo prawie 2 letniej, przerwie w zabawach analogowych.



Zrobiłem sobie ostatnio ramię w stylu gramofonu Amadeus firmy Well Tempered. Projekt brzmi fantastycznie i w dodatku jest do wykonania całkowicie w domu przez osobnika z dwiema lewymi rękami. Moja ulubiona Rega 300 w wersji Audion Note stoi w kącie.



Materiał niezbędny do wykonania (widoczny na zdjęciach projekt):



1. Profil aluminiowy 1,5x1cm (do wykonania podstawy)

2. Rurka węglowa fi 6-8mm (armtube). To ramię ma mniej więcej 10,5 cala.

3. Puszka od napoju Tiger (kubeczek na olej tłumiący)

4. Nić do zębów Jordan (do podwieszenia piłeczki golfowej z ramieniem)

5. Piłka golfowa (producent i typ również bez znaczenia)

6. Pręt stalowy lub aluminiowy fi 6-8 mm (na którym wisi cała konstrukcja ramienia)

7. Klej dwuskładnikowy (dla tych którzy wolą kleić)

8. Płaskownik aluminiowy 2cm (do wykonania główki pod wkładkę)

9. Olej do przekładni 80W-140 (co najmniej taki).

10. Kable do ramienia (pro-ject)

11. Coś (u mnie bloczki alu) do wykonania przeciwwagi.

12. Gumka recepturka (do przymocowania przeciwwagi do ramienia)

13. Wiertarka (do nawiercenia dziurek na śrubki pod wkładkę)

14. Imadło.

15. Piłka do metalu.



Jak to jest wykonane widać na zdjęciach. Powinienem był użyć czegoś mądrzejszego do podstawy (coś ciężkiego i ogrągłego w przekroju – ale nie miałem pod ręką i stąd podstawa z profilu jest przyklejona do armboardu.)



Headshell jest także przyklejony do rurki, podobnie jak piłka golfowa. Nitka także jest przyklejona do piłeczki. To akurat wymagało sporo ekwilibrystyki, żeby to jakoś wszystko pasowało. Oczywiście ci bardziej utalentowani mogą to z łatwością połączyć mądrzej.



Efekt kosztował wieczór pracy i ok. może 100-150 złotych. Brzmienie warte jest z pewnością dobrze ponad 1500-2000 (po prostu nie słyszałem droższych ramion).



Wkładka testowa do takich prac Grado Blue oraz z tego samego zakresu cenowego phonostage Pro-Ject.



Można to zrobić na dowolną długość i pamiętać o zmianie miejsca montażu.



Na pytania chętnie odpowiem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

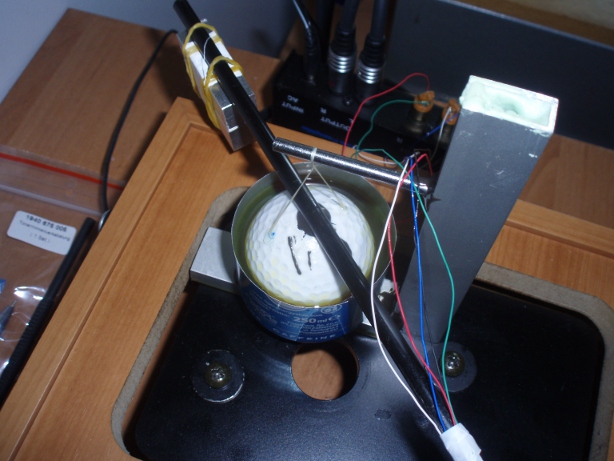

post-11957-100003952 1274119124_thumb.jpg

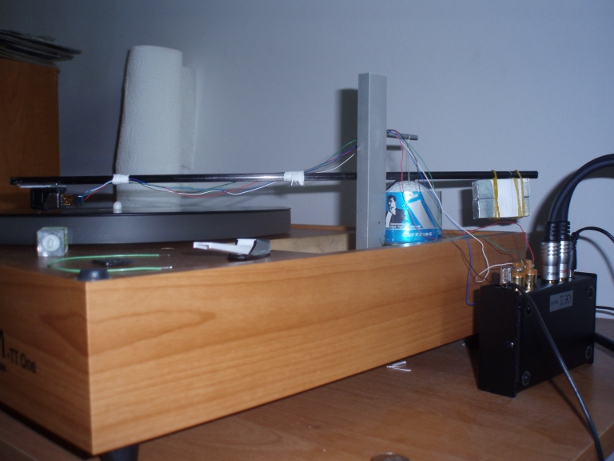

post-11957-100003953 1274119124_thumb.jpg

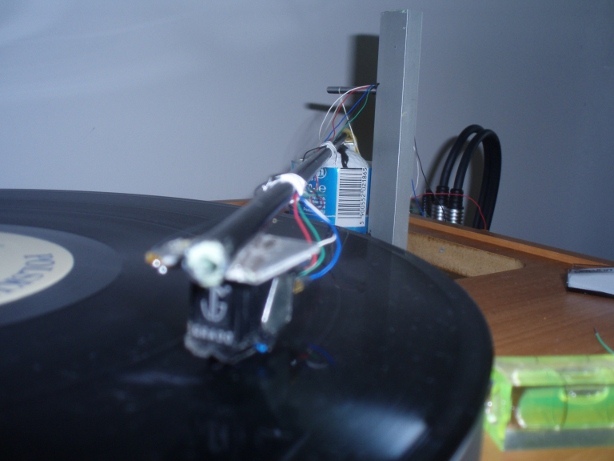

post-11957-100003954 1274119124_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

zdjęcie Amadeusa WT

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Pytanie wprawdzi nie do mnie, ale odpowiem. Metoda obliczeniowa jest pewno do zrobienia, ale najprościej eksperymentować i albo powiększać/zmniejszać obwód pręcika na którym wisi nić, im większe fi tym siła większa. Zakładam, że mocowanie na piłeczce jest na stałe.



O.

Link to comment
Share on other sites

>>oskar20051



Przepraszam, że nie zadał Tobie pytania bo to przecież Twój wątek i jesteś ekspertem skoro ramię zrobiłeś i brzmi świetnie. Pozwolę sobie skorzystać z Twoich wskazówek i zrobię podobne.

A jak z ilością oleju? Też eksperymentalnie? Na prawdę świetna robota! I bardzo ładnie podane informacje praktyczne. Dzięki!

Link to comment
Share on other sites

Nie pamiętam już gdzie, ale gdzieś jest w sieci info o oleju silikonowym używanym przez Well Tempered. Jak pamiętam jednostki były mi nieznane, ale gdzie (też nie pamiętam juz gdzie) znalazłem tabelę z porównaniem naszego W (lepkość) i tej amerykańskiej jednostki. Olej, o którym piszę wyżej jest niemal (choć nie całkiem) podobnej lepkości co oryginał. Nawiasem olej WT jest do kupienia na ich stronie za coś ok. 20USD.

Im więcej go nalejesz tym więcej dyscypliny w graniu ale kosztem dynamiki szczególnie makro. Moim zdaniem próbuj od mniej więcej 1/3 piłeczki zalane olejem do maksymalnie 1/2. Ja gram gdzieś pomiędzy tymi wartościami.



O.

Link to comment
Share on other sites

no, zmówiłem rurkę, kupiłem piłeczkę. oskar a co z kątem zamocowania koszyka? czy jest stały bez względu na długość ramienia i ile wynosi? i w ogóle jak podejść do geometrii w sensie i kąta koszyka i długości?

pzdr

j

Link to comment
Share on other sites

>>>jac660,

Musisz sobie założyć jeden parametr tego ramienia - tzn. długość. Jak chcesz, to mogę Ci później podać całą potrzebną resztę, tzn. odległość montażową (szpindel-pivot), potrzebny przesięg, kąt korekcji wkładki, rozstawienie "null points" na szablonie do ustawiania wkładki i błędy śledzenia poziomego, jakie będziesz miał na płycie.

Pozdro,

Yul

Link to comment
Share on other sites

Tutaj plik excela który policzy za Ciebie parametry o których mówił Yul powyżej

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

There are only two kinds of music - good and bad.

- Duke Ellington -
