Które ścieżki połączyć po wyjęciu gniazda słuchawkowego?

[piotrek1177]

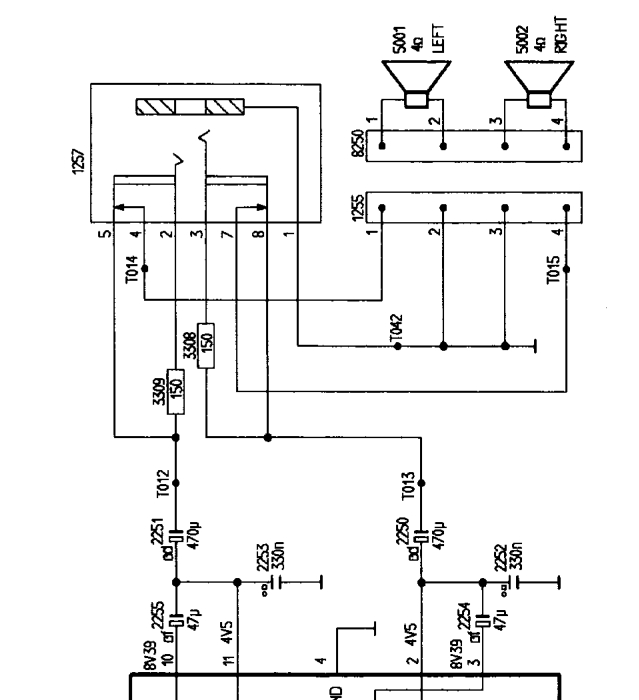

Czy jest serwisant RTV na sali? Nabroiłem... Rozkręciłem mojego philipsa AZ-1605 żeby wydłubać gniazdo słuchawkowe, które już oo dłuższego czasu szwankowało. Póki co nie chcę wlutowywać nowego bo i tak nie korzystam na tym sprzęcie ze słuchawek, chodzi mi jedynie o dźwięk w głośnikach. Jednak tu pojawia się problem: całkowite usunięcie gniazdka słuchawek spowodowało brak dźwięku w głośnikach, pewnie potrzeba połączyć ze sobą któreś ścieżki na płytce drukowanej, tylko które? Załączam kawałki serwisówki. Pomoże ktoś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drzejk0b]

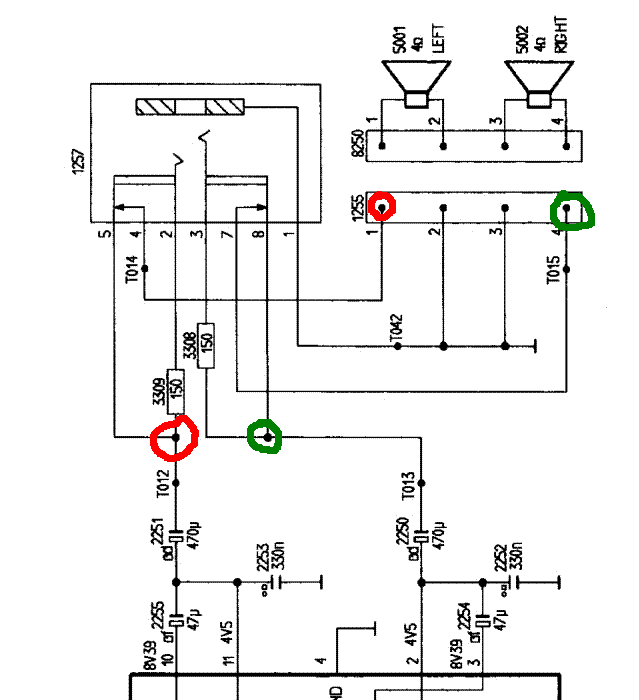

Musisz połączyć ze sobą te punkty które zaznaczyłem na schemacie (czerwony do czerwonego, zielony do zielonego). Nie powiem dokładnie do których miejsc na płytce bo nie widać ścieżek. Na pewno do tego złącza zaznaczonego na pomarańczowo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dio]

Odpowiednio tam gdzie wchodzą piny od gniazda 4 z 5 i 7 z 8

[drzejk0b]

Już widzę te ścieżki. Połącz tak jak na obrazku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotrek1177]

Dzięki :-)
