Moj Gainclone

[mgrzemow]

Ostatnio popchnalem troche sprawe swojego GainClone'a (chipamp na LM3875). Wczoraj do 3:30 lutowalem sam wzmacniacz. Mam juz tez zasilanie. Czekam na obudowe i jak przyjdzie, to trzeba bedzie sprobowac uruchomic i zapakowac do obudowy.



Jest to wzmak wg ponizszego projektu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W pelni osobne zasilanie obu kanalow. Obudowa bedzie z ARMELa. Rezystory wszystkie metalizowane 1%, a 100Ohm/2W parowane. Kondensatory w wiekszosci MKT Vima. Elektrolity Panasonic. Prostowanie na szybkich diodach MUR860. Potencjomentr bedzie czarny ALPS.



Ponizej zdjecia zasilania (design ala zaprzeg Sw. Mikolaja). Sorry za kiepska jakosc (aparat w komorce):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Bede wdzieczny za wszelkie sugestie i uwagi...



Pozdrowienia,



MichalG

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Kiedys myslalem tez nad Gainclone ze wzgledu na prostote konstrukcji. Jak uruchomisz to opisz brzmienie tego zestawu. Jak z moca takiego ukladu. Jakie kolumny bedziesz tym zasilal.

[kapelli]

->mgrzemow



napisz proszę na priva bo mam kilka pytań. Inne osoby robiące Gainclony jako kolmpletne wzmaki a nie tylko końcówki mocy - bo z tego co wiem tak się robi - też proszę o kontakt bo mam kilka pytań w związku z gainclonem.

[kapelli]

cos tu nie działa - tzn na forum nie wiem czemu.



a chcę na priva bo nie chce tutaj toczyć publicznej debaty na temat mojego przyszlego wzmaka, a na razie

jestem na etapie zbierania informacji, wiec lepiej na priva.

[maciejza]

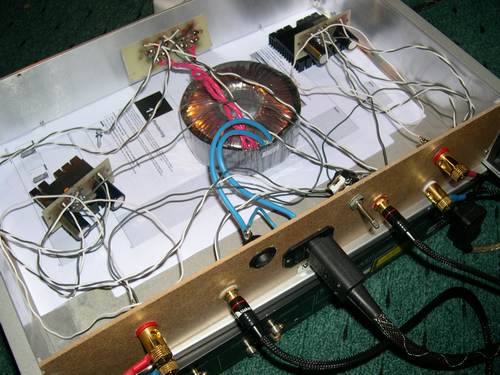

a to i ja swego pokaze .. po nocnym porodzie powstal ;)

..

poki co obudowa zastepcza, bo wiadomo ona z tego bylaby/bedzie najdrozsza, wiec jakby nie odpalilo to szkoda keszu ;).

zbudowany na bazie:

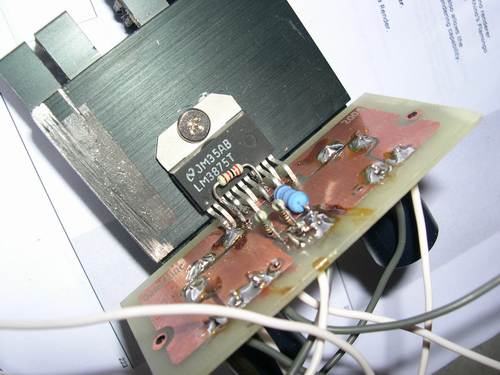

- płytki ala BrianGT z diyaudio.com

- kondensatory BlackGate oraz Panasonic FC

- trafo, toroidzik 2x30V 4,2A



do zrobienia pozostalo:

- obudowa .. (jej finalna wersja jeszcze sie w głowie nie zrodzila)

- wymiana rezystorów na droższe ;)

- wymiana okablowania na ekranowane

- potencjometr jakis pożadniejszy



wrazenia ...

szczesliwy jestem ze dziala .. ot i tyle ;) gra fajnie, jak na potrzeby dodatku do marantza53 i kolumn DiY na Vifach (PL18+XT25) .

[obrazekLUKASZ-125505_1.jpg] [obrazekLUKASZ-125505_2.jpg] [obrazekLUKASZ-125505_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jeśli możesz, to gdie dostałeś BG?

pozdr

[Hiena-podrobka]

Z tego co wiem to od sasiada...



Kwestia tylko jakich sie ma sasiadow:)

[maciejza]

tak, BG dostalem ze tak powiem od 'sąsiada'.

[fadeover]

maciejza > Jeśli można doradzić - ZMIEŃ KABELKI !!!!! Te są śmiesznie cieniutkie, a i jakość jest do kitu.

Podejrzewam ,że są zrobione z pocynowanego drutu i służą do - raczej telefonicznych zastosowań.

[fadeover]

maciejza > Wiem wiem - napisałeś już o kabelkach - ale proponuję zmienić je jak najszybciej - coś ci może przebić .

[maciejza]

fadeover> robienie telefonicznej instalacji na DLS SCK to chyba przegięcie by bylo ;).



Sprzęt działa i o dziwo fajnie :), wiec teraz kwestia dopieszczenia :). Dzisiaj zrobię runde po komisach RTV moze trafie jakis uszkodzony wzmak, deck ? zeby zastosowac jako obudowe (bez frontu oczywiście). NA front jeszcze nie wiem czy akryl czy jakis kamień .. no i kwestia przymocowania .. nie wiem .. zalezy jaka bede mial baze :).

Kabelki wsadze do zacisków głośnikowych dls-sck ten co mam ale kilka zylek więcej + jakis ekran z taśmy. na sygnały dam DLS Ultimate bo takowy posiadam w piwnicy ...

[fadeover]

maciejza > Mógłbym przysiąc,że jest to kabel rodem ze studzienki ;-) tak przynajmniej wygląda.

[Hiena-podrobka]

fadeover



Boj sie Boga, toz to jest czesc calkiem zacnego Kimbera!

Z daleka widze:)

[OLES]

Jade posłuchać panie Macieju ;)

[Hiena-podrobka]

Drugi sasiad:)

[maciejza]

OLES .. !! ty juz wiesz co :)

Jak cie dzisiaj nie zobacze u mnie to w pierdenko bedzie ;)

[OLES]

->maciejza

dobra dobra, pewnie czekasz na te kabelki dziadzie jeden;)
