Jak dodać TOSLINK w Evga 650i Ultra

[ov_Darkness]

Posiadam płytę EVGA 650i Ultra, która to nie posiada wyjścia cyfrowego.

Na płycie jest miejsce na takowy (w obudowie TOTX)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chciałbym wlutować nadajnik w to miejsce, żeby móc wyprowadzić z płyty sygnał cyfrowy.

Jakiego użyć nadajnika i jak sprawdzić, czy wyjście jest aktywne?

Czy jeśli testowo wlutuję tam goldpiny i podam sygnał na odpowiednie złącze w DAC'u (WM DAC MkII), to będzie miało sens (mam oprócz TORX 3pin goldpin na płytce).

Nie chciałbym utłuc ani płyty głównej, ani DAc'a. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drzejk0b]

Pozwolę sobie odkopać stary temat. Ostatnio miałem ten sam problem co ov_Darkness i udało mi się go rozwiązać - może komuś przyda się to co napiszę.

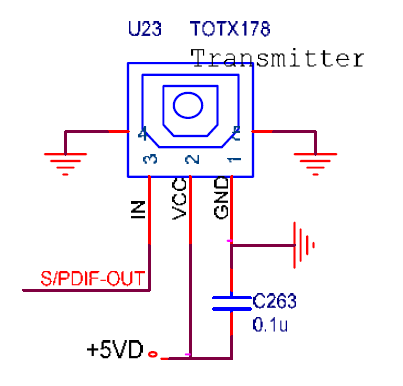

Aby wyprowadzić wyjście TOSLINK ze zintegrowanej dźwiękówki wystarczy załatwić nadajnik TOTX178. Schemat podłączenia nadajnika do kostki ALC885 znajdziemy w datasheet:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ALC885 ma wyjście cyfrowe na poziomie 0/3.3V

Z datasheet nadajnika TOTX178:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) możemy wyczytać, że akceptuje sygnał wejściowy wysokiego poziomu od 2-5V, a więc nie będzie problemu z wysterowaniem nadajnika przez ALC885.

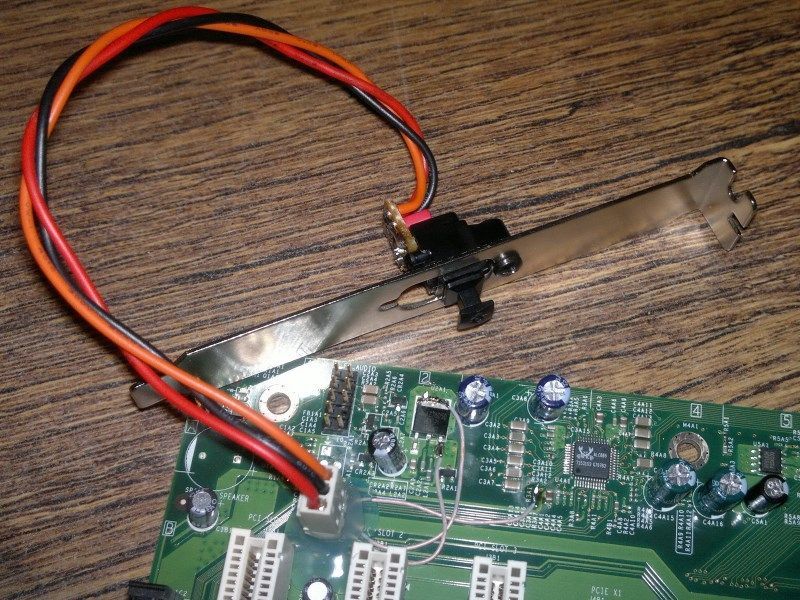

Schemat jest banalnie prosty, zatem lutujemy poszczególne przewody:

-SPDIF Out - 48 nóżka ALC885

-zasilanie +5V - ja podłączyłem się pod wyjście stabilizatora napięcia 7805

-masa - tak samo jak powyżej

ja dodałem jeszcze kondensator 100nF (jak na schemacie) pomiędzy +5V a masą, jak najbliżej nadajnika.



Po tych wszystkich zabiegach wystarczy włączyć w sterownikach karty wyjście cyfrowe i wszystko powinno śmigać. U mnie bez problemu wysyła sygnał do amplitunera kina domowego - stereo, oraz 5.1 DTS.
