Zrobienie samemu HiEndowych kolumn

[tomq88]

Ja zamówiłem takie deski ( ilość na jedną kolumnę):

2 sztuki 100 x 21 cm

2 sztuki 100 x 30 cm

i 4 sztuki 30 x 16,6 cm ( góra, dół i dwa w środku do wzmocnienia)



Jak to obliczyć na litraż?

Chyba nie masz na myśli tego jak na podstawie tych danych obliczyc litraz kolumny? 60 litrów brutto...

[KrzysiekA]

Jaka grubość płyt?



Jaka grubość płyt?

Zakładając grubość płyty 19mm i objętość głośników plus dodaki 1 litr wychodzi mi 42 litry objętość wewnętrzna.

[vik]

747



To ladnie brzmi ale nadal nie wiem jak uratowac tweeter od pozaru. Owszem, ok jak zadawala Cie jeden glosnik szeroko pasmowy ale szerokopasmowcom niestety brakuje dolu a gora jest tylko on-axis i nie az taka codowna. Tym nie mniej maja swe zalety i swych zwolennikow. Prawie idealne na male monitory w nie za duzych pokojach.



KrzysiekA



Na sredniotonowe stosuje glosniki o szerokim pasmie i malych znieksztalceniach jak Audax HM130co. Nie ma problemu na zestawy o "srednich" mocach. Jest sporo glosnikow. Gorzej z duzymi mocami. Jeden z niewielu glosnikow nadajacych sie to 6nd410 od 18sound. Ma duza czulosc (ok 100dB) i moc ciagla ponad 100W i dostatecznie niskie znieksztalcenia. Niezly jest tez 6" sredniotonowiec Beymy ale powyzej 3kHz zaczynaja sie problemy. Nadawalby sie na wlasny wzmacniacz w aktywnym systemie od 350Hz do 3.5kHz.



Seas Exotic 8" jest nieco tanszy w USA, tak szerokopasmowiec jak i woofer. Ogolnie Seas jest niezly ale drogi. AudioTechnology jest lepsze ale prawie astronomicznie drogie. Ceramiczne sredniotonowce accuton sa dobre i tansze ale nie tanie. Wszystko jest kompromisem kasy i jakosci.



pozdrawiam,

[747]

vik

Daję tylko pod rozwagę sytuację z jaką mamy do czynienia.

Chyba nie oczekujesz ode mnie tego, że podam tu gotowy przepis, na najwyższej możliwej klasy kolumny, do dużego salonu.



Rzeczywiście duże moce, duże powierzchnie stanowią poważny problem, tu zgoda.

Ale z kolei duże wzmacniacze, powodują poprawę liniowości, dzięki relatywnie dużym napięciom i prądom, co daje satysfakcjonującą dynamikę, małe sygnały hi end stają się duże, a małymi sygnałami stają się te, których w "normalnych" urządzeniach mamy w ilościach śladowych i mówimy na nie "klimat"



Mamy rok 2011, czas przestać myśleć stereotypowo.

Są możliwe nowe rozwiązania, których nikt do tej pory nie stosował, bynajmniej mnie nic o tym nie wiadomo z dostępnej przestrzeni medialnej.



Pozdrawiam.

[djmietek]

Jak policzyłem to litraż kolumn wyszedł mi około 42-45litrów (odliczając kawałek głośnika w obudowie, 2 wzmocnienia, BR itd)

Pobawiłem się od rana programem WinISD Pro, wpisałem wszystkie dane głośnika monacor KEP 165 i wyszły mi schematy.

I teraz widzę że duże znaczenie ( w tym programie, i pewnie w rzeczywistości) ma Bass Reflex.

Wyjaśnijcie mi pojęcie podbicie i tłumienie, mniej więcej rozumiem ale nie wiem które lepsze.

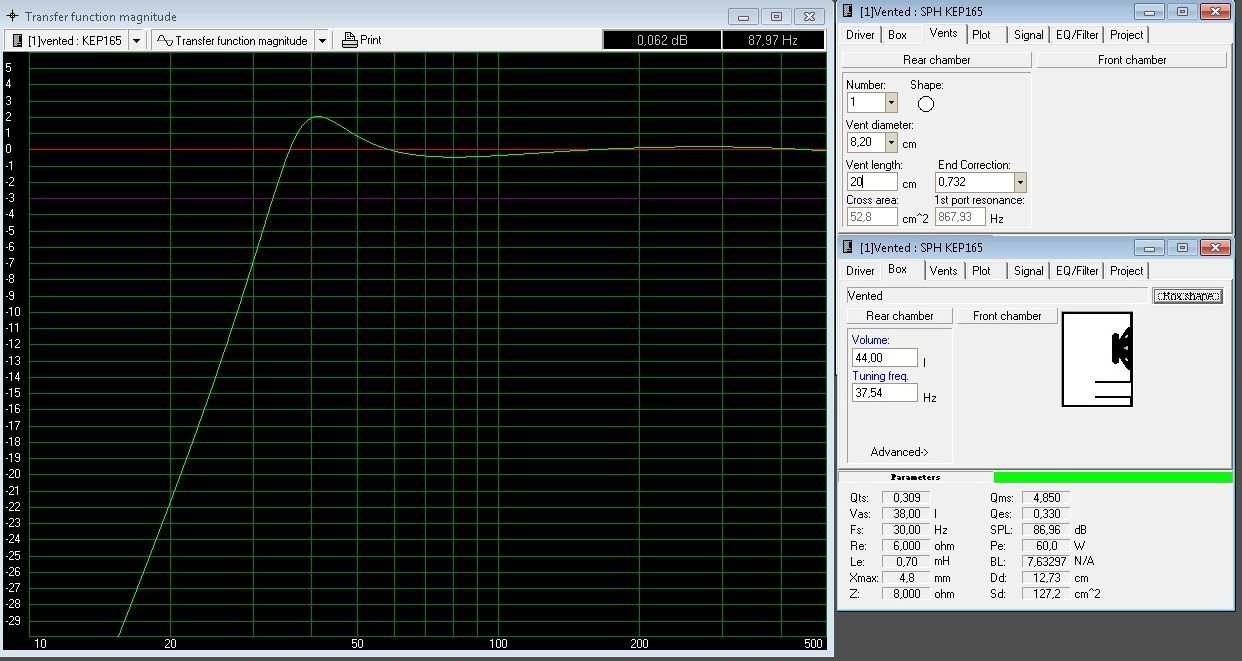

Zacząłem zmieniać parametry BR i mi wyszły dwa wykresy:

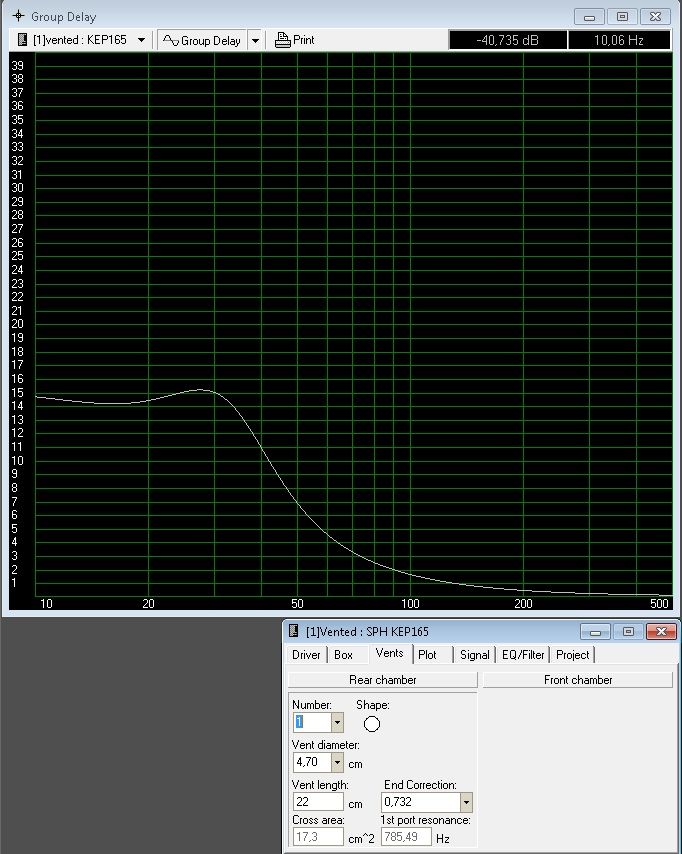

Drugi ryzunek to wykres z BR o średnicy 6.8cm i długości 20cm (z tłumieniem ) (patrzcie po nazwach rysunków)

pierwszy to 8.2cm i długość 20cm (z podbiciem)

Z czego pierwszy jak widzicie niżej schodzi ( 31Hz), drugi 37

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Mamy rok 2011, czas przestać myśleć stereotypowo.

Są możliwe nowe rozwiązania, których nikt do tej pory nie stosował, bynajmniej mnie nic o tym nie wiadomo z dostępnej przestrzeni medialnej.



Możesz coś więcej o tym napisać?

[twonk]

>djmietek

To jeszcze sprawdź sobie w WinISD jaką będziesz miał odpowiedź impulsową. To jest wykres "group delay". Jeśli Ci wyjdzie pik powyżej 15 milisekund, to spodziewaj się raczej spowolnionego i "buczącego" basu. Bo coś mi się zdaje, że dałeś o wiele za dużą pojemność skrzynki... ;-)

Taki na przykład ScanSpeak Illuminator 18wu_4741t00 ma VAS na poziomie 50 litrów, a najlepsze parametry uzyskuje w obudowie 19 litrów. To nie jest tak, że parametr VAS oznacza pojemność skrzynki.

Sprawdź, jaką pojemność proponuje Ci WinISD (który uwzględnia wszystkie parametry głośnika) i raczej w pobliżu tego się trzymaj... ;-)

[Gość Cadam]

LoudSpeaker LAB jest lepszy od WinISD, bo symuluje odpowiedź na skok napięcia



http://www.lsp-lab.com/Downloads.htm

[KrzysiekA]

Jak policzyłem to litraż kolumn wyszedł mi około 42-45litrów (odliczając kawałek głośnika w obudowie, 2 wzmocnienia, BR itd)

Pobawiłem się od rana programem WinISD Pro, wpisałem wszystkie dane głośnika monacor KEP 165 i wyszły mi schematy.

I teraz widzę że duże znaczenie ( w tym programie, i pewnie w rzeczywistości) ma Bass Reflex.

Wyjaśnijcie mi pojęcie podbicie i tłumienie, mniej więcej rozumiem ale nie wiem które lepsze.

Zacząłem zmieniać parametry BR i mi wyszły dwa wykresy:

Drugi ryzunek to wykres z BR o średnicy 6.8cm i długości 20cm (z tłumieniem ) (patrzcie po nazwach rysunków)

pierwszy to 8.2cm i długość 20cm (z podbiciem)

Z czego pierwszy jak widzicie niżej schodzi ( 31Hz), drugi 37

Sprawdź jakie wychodzi ci Qtc przy tej samej wielkości dla obudowy zamkniętej. Dla BR optymalne by było 0.55. Ponieważ jednak głośnik jest mały i dobrze by było go nie przeciążać to można robić większe nawet do 0.6. Przy czym trzeba wtedy niżej stroić. Sprawdź też wychylenie membrany dla mocy znamionowej wzmacniacza.



To niemożliwe żeby tak mały głośnik miał Fs 30 Hz. Coś spaprałeś.



Faktycznie ma 30 Hz. Ten głośnik jest ciekawszy niż myślałem. Symulację wyglądają na zbyt dużą objętość obudowy.



Według tej strony zalecana objętość obudowy to 17 litrów. Ewentualnie można trochę zwiększyć ale więcej niż 25 litrów bym nie ryzykował. W żadnym wypadku nie powinno się zchodzić z Qtc poniżej 0.5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[djmietek]

Sprawdź jakie wychodzi ci Qtc przy tej samej wielkości dla obudowy zamkniętej. Dla BR optymalne by było 0.55. Ponieważ jednak głośnik jest mały i dobrze by było go nie przeciążać to można robić większe nawet do 0.6. Przy czym trzeba wtedy niżej stroić. Sprawdź też wychylenie membrany dla mocy znamionowej wzmacniacza.



To niemożliwe żeby tak mały głośnik miał Fs 30 Hz. Coś spaprałeś.



Faktycznie ma 30 Hz. Ten głośnik jest ciekawszy niż myślałem. Symulację wyglądają na zbyt dużą objętość obudowy.



Według tej strony zalecana objętość obudowy to 17 litrów. Ewentualnie można trochę zwiększyć ale więcej niż 25 litrów bym nie ryzykował. W żadnym wypadku nie powinno się zchodzić z Qtc poniżej 0.5

No oryginalnie w programie mi wyszło coś przed 16 litrami. Tylko ja lubię duże kolumny. No ale jednego z drugim nie pogodzę chyba... Czyli pozostają monitory do tandemu moler mdt29 z monacorem kep165?

A może lekko węższe lub płytsze obudowy? Jakie Wielkości byście proponowali?

[KrzysiekA]

No oryginalnie w programie mi wyszło coś przed 16 litrami. Tylko ja lubię duże kolumny. No ale jednego z drugim nie pogodzę chyba... Czyli pozostają monitory do tandemu moler mdt29 z monacorem kep165?

A może lekko węższe lub płytsze obudowy? Jakie Wielkości byście proponowali?

Jedną z przegród możesz zastosować do zmniejszenia objętości wewnętrznej. A dół możesz n.p. wypełnić piaskiem.

[twonk]

Zawsze możesz spróbować zrobić układ MTM - z dwoma wooferami i jednym tweeterem na kolumnę.

[KrzysiekA]

Zawsze możesz spróbować zrobić układ MTM - z dwoma wooferami i jednym tweeterem na kolumnę.

To by było nawet lepsze. Pytanie tylko jak to wyjdzie finansowo.



Nie wiem jaka wyjdzie efektywność z dwóch głośników ale może być problem z dobraniem tak głośnego wysokotonowego.

[twonk]

Ten Monacor ma ok. 89 dB - chociaż WinISD twierdzi, że przy takich parametrach T/S jest to raczej 87 dB... ;-) Ale jeśli nawet, to kompensacja baffle step zeżre co najmniej 3 dB - czyli mamy 86 dB. Dwa takie głośniki równolegle dadzą zatem 89 dB. Nie powinno być problemu z żadnym tweeterem.

WinISD przy dwóch takich przetwornikach w obudowie 40 litrów i strojeniu BR do 40 Hz daje bardzo ładną charakterystykę. Group delay minimalnie poniżej 15 ms, więc w porządku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[djmietek]

To jeszcze sprawdź sobie w WinISD jaką będziesz miał odpowiedź impulsową. To jest wykres "group delay". Jeśli Ci wyjdzie pik powyżej 15 milisekund, to spodziewaj się raczej spowolnionego i "buczącego" basu. Bo coś mi się zdaje, że dałeś o wiele za dużą pojemność skrzynki... ;-)

Taki na przykład ScanSpeak Illuminator 18wu_4741t00 ma VAS na poziomie 50 litrów, a najlepsze parametry uzyskuje w obudowie 19 litrów. To nie jest tak, że parametr VAS oznacza pojemność skrzynki.

Sprawdź, jaką pojemność proponuje Ci WinISD (który uwzględnia wszystkie parametry głośnika) i raczej w pobliżu tego się trzymaj... ;-)

Wyszło mi tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[twonk]

Czyli bardzo kiepsko...

[djmietek]

Czyli bardzo kiepsko...

No to co lepiej jeszcze jakiś basowy głośnik? Bo jak policzyłem 17 litrów to małe satelitki .... za małe...

I druga sprawa, 22 mm MDF to nie za gruba płyta? nie wystarczy 18 albo mniej?

[KrzysiekA]

No to co lepiej jeszcze jakiś basowy głośnik? Bo jak policzyłem 17 litrów to małe satelitki .... za małe...

I druga sprawa, 22 mm MDF to nie za gruba płyta? nie wystarczy 18 albo mniej?

Im grubsza tym lepiej. Zwłaszcza że masz zapas pojemności. Do tego przegroda w połowie kolumny zmniejszająca pojemność i będzie dobrze. Symuluj group delay dla obudowy 20 litrów i poniżej. Pamietaj że im większa obudowa (powyżej optymalnej) tym gorszy group delay i mniejsza moc kolumny ale za to niższe zejście. I jeszcze jedno dla takiego głośnika nie ma co cisnąć więcej niż poniżej 40 Hz. Wbrew pozorom nie jest to mało.



Zobacz.Te kolumny mają objętość wewnętrzną 18 litrów. Przednia ścianka podwójna co tobie też bym polecał.



Nie oszczędzaj na MDFie. Z tego wszystkiego materiał na obudowę wyjdzie chyba najtaniej.

[djmietek]

No fakt MDF 22mm to grosze, od 30 do 45zł za 1m kwadratowy

[KrzysiekA]

No fakt MDF 22mm to grosze, od 30 do 45zł za 1m kwadratowy

Zrób sobie arkusz do liczenia objętości wewnętrznej w zależności od wymiarów zewnętrznych obudowy i grubości ścianek. Będzie ci łatwiej określić optymalne wymiary. Podłączyłbym do postu mój ale nie wiem jak to zrobić.

Tak wygląda mój.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[djmietek]

No faktycznie przy obudowie zamkniętej wszystkie wykresy wyglądają lepiej a Qtc jest 0,453 Co prawda nie schodzi bas za nisko ale wspierać mogę się subwooferem. A bas twardy z lekko wyższego zakresu też lubię to może podejdzie.



Ewentualnie Jakby miała być obudowa otwarta to może jeszcze 3 głośnik niskotonowy i ogólnie 2,5way? Ale teraz jaki byłby najlepszy do tych?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

No faktycznie przy obudowie zamkniętej wszystkie wykresy wyglądają lepiej a Qtc jest 0,453 Co prawda nie schodzi bas za nisko ale wspierać mogę się subwooferem. A bas twardy z lekko wyższego zakresu też lubię to może podejdzie.



Ewentualnie Jakby miała być obudowa otwarta to może jeszcze 3 głośnik niskotonowy i ogólnie 2,5way? Ale teraz jaki byłby najlepszy do tych?

Qtc nie ma prawa przy obudowie BR z zatkanym otworem zejść poniżej 0.5. Musisz zmniejszyć objętość obudowy.

[Grzegorz7]

No faktycznie przy obudowie zamkniętej wszystkie wykresy wyglądają lepiej a Qtc jest 0,453 Co prawda nie schodzi bas za nisko ...





Jak to nie schodzi za nisko? Schodzi niżej niż z dziurą. z większym spadkiem w okolicy strojenia dziury ale ładnie monotonicznie i dużo niżej!

[djmietek]

No to zrobię lekko mniejsze kolumny:

zamiast wysokość 100 cm to 85 (teraz moje tannoye M4 mają tyle i już przyzwyczaiłem się do tej wysokości)

na głębokość zamiast 30 cm to 25 (tannoy ma 26 łącznie więc będzie good )

szerokość zostawię

i w środku poza tym będzie mata bitumiczna filcowa czyli jakieś 7-8 mm na każdą ścianę.

I zrobię jakieś wzmocnienie ale pełną deską czyli całkowicie zmniejszę środkowy litraż dla KEPa 165

No albo druga sytuacja:

zrobię w środku dechę zmniejszającą litraż a z zewnątrz kolumna będzie duża i tak :D



No to zrobię duże kolumny!! Ile ludzi tyle porad. Najpierw bez BR a później wytnę. Jeżeli bez będzie lepiej to włożę w dziurę kawał MDF i zakleję porządnie starannie.



Dobra porozumiałem się z Panem Piotrem, który mi wykonuje zwrotnice pod te głośniki i konkretną obudowę:

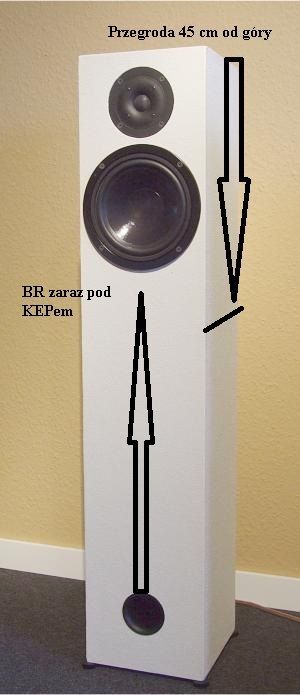

Obudowa: 100 x 21 x 30 cm (wys. x szer. x gł.)

przegroda musi być na wysokości 45cm tak aby wyszło ok 19litrów dla głośnika nisko-średniotonowego. Taki litraż dla niego jest najlepszy.

otwory na głośniki mają być zrobione z odstępem po między głośnikami w wysokości 1,5cm oraz 3cm od górnej krawędzi kolumn.

W takim przypadku będzie kompromis: moja wielkość podłogowa kolumn i mały litraż odpowiedni pod monacora :)

I takie charakterystyki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[djmietek]

A tak mniej więcej będą wyglądać kolumny (na pewno nie białe, zdjęcie poglądowe)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

Osobiście dążyłbym do jaknajmniejszej odległości tweetera od woofera i postarałbym się jednak o to by odległości tweetra od różnych krawędzi były różne. Pozytywny wpływ tych zabiegów został udowodniony pomiarami, tu jednak kwestia czy nie kłóci się to z czyims pojeciem estetyki.

[djmietek]

Osobiście dążyłbym do jaknajmniejszej odległości tweetera od woofera i postarałbym się jednak o to by odległości tweetra od różnych krawędzi były różne. Pozytywny wpływ tych zabiegów został udowodniony pomiarami, tu jednak kwestia czy nie kłóci się to z czyims pojeciem estetyki.

a poczytam poczytam, dziękuję :) mi się estetycznie podoba bardziej jeżeli wszystko jest symetrycznie i w pionie równe. ale jeżeli to jakoś wspomoże jakoś dźwięku to mogę to zmienić przesunięcie tweeta :)

[tomq88]

odsyłam tu:
