Rudi-Clone

[avs]

Wydaje mi się Panie FERB :), że tylko my jesteśmy zainteresowani tematem. Tak trochę off-topic, dlaczego wybrałeś właśnie DT880? Nie myślałeś o Senkach 600? Ja właśnie jestem na etapie zakupu słuchawek, więc jeżeli możesz coś doradzić to będę wdzięczny. Czego jeszcze słuchałem poza DT880?



@krz: co u Ciebie? Znalazłeś chwilę czasu, aby pobawić się Rudim?

@mac_1: jakieś info w sprawie ALPSów?



Pozdrawiam.

[mac_1]

@mac_1: jakieś info w sprawie ALPSów?

Paczka jest w drodze do mnie, czekamy ;)

[avs]

Super. Mam nadzieję, że dojdą szybko.



P.S. Ostatnio nabyłem PCB do Soha mkIII. Może kiedyś będę mógł porównać:)

[FERB]

Super. Mam nadzieję, że dojdą szybko.



P.S. Ostatnio nabyłem PCB do Soha mkIII. Może kiedyś będę mógł porównać:)

Witaj. Też myślałem o SOHA, była od dłuższego czasu do sprzedania we właściwym temu dziale, jednak najpierw trzeba skończyć Rudiego. No niestety widać od dłuższego czasu że jest nas max 4-5 chłopa zainteresowanych projektem. Widzę też, że kondy zostaną, bo nie ma tęgiej głowy, która by problem offsetu rozwiązała. Dobrze, że choć ten "półśrodek" okazała się skuteczny.Dlaczego DT880? Nie jest łatwo kupić pierwsze słuchawki. Mieszkam w małej dziurze. Nie mam kontaktów:) Jakiekolwiek próby posłuchania czegoś i porównania między różnymi modelami są praktycznie niemożliwe, nawet w Krakowie, pomijam fakt, że wzmacniacza słuchawkowego nie uświadczysz. Interesowały mnie głównie AKG701 i DT880. Senki - miałem na kilka dni w domu 515, i ich wygoda nie specjalnie mi przypadła do gustu. Słuchałem 600 na jakimś CD za 4500 i zastrzeżenia odnośnie wygody się potwierdziły, ponadto grały głównie dołem. Oczywiście na lepszym wzmaku nie słuchałem.Pozostały na placu boju siedemsetjedynki i osiemsetosiemdziesiątki. W tym samym czasie oba modele były do kupienia w atrakcyjnej cenie (700zł i 650 odpowiednio)Wygodę oceniłem wczesniej jako b. dobrą i zbliżoną w obu modelach. Zbieg okoliczności zadecydował o BDDT 880. Doszedłem też do wniosku, że czytanie jakichkolwiek testów może jest i pomocne, jednak nie ma to jak testy na sobie. Oczywiście tyczy się to nie tylko słuchawek. Obecnie słucham i sobie chwalę, jednak nie mam z czym porównać, co jest problemem. Teraz pracuję nad transportem, raz idę w stronę CD, raz Music server DIY.....

[krz]

@krz: co u Ciebie? Znalazłeś chwilę czasu, aby pobawić się Rudim?

Jak na złość nie mogłem się za niego zabrać. Dopiero dzisiaj wróciłem z kilkudniowego wyjazdu i mam nadzieję, że dzisiaj-jutro coś będę mógł pogrzebać.

Przyznam się szczerzę, że mam cichą nadzieję, że to właśnie jest to o czym piszecie.

W dalszym ciągu nie dorobiłem się źródła zbalansowanego i póki co w Rudim pominąłem konektory XLR.

Postaram się dzisiaj polutować prowizorkę do testów.



PS. Co do offsetu. Przyszły mi OPA134 z farnella. Niestety i na nich mam duży offset. Miałem nadzieję, że to rozwiąże sprawę jak u kolegi Jeremy'ego.

[FERB]

Po cichu liczyłem, że Twoje przygody z OPA z Farnell zakończą się sukcesem.



Panowie - skoro potki zamawiamy z Hongkongu to może OPA zamówimy w USA???.

Potrzebujemy:

a) osobę, która ma doświadczenie w zakupach"dewizowych"

b) informację, gdzie jeremy kupił OPA

c) nadzieje, że to rozwiąże problem - koszt nie będzie astronomiczny jak sądzę

Byłby to taki zglobalizowany Rudistor....

[nsk]

Gratulacje panowie, fajny projekt, widziałem, że niektórzy z was są zapisani na płytkę od klona Lehmanna więc liczę w przyszłości na jakieś porównania.

[jeremy]

Mam problem z drugim moim klonem ...

Sytuacja jest analogiczna jak u was, offset na wyjsciu,

1 moj klon nie mial offsetu, wszystko bylo super, sprawdzalem wiele razy, dla pewnosci jednak wlutowalem kondensatory 70p, z tego powodu iz klon poszedl do kolegi który nawet nie wie co to rezystor i kondensator.

Chcialem unikncac ew problemów wiec dla pewnosci wsadzilem i jemu ów kondensatory,

Co najwazniejsze nie zauwazylem degradacji w sensie sonicznym, wzmacniacz gral ladnie, równo, z miesem, góra tak ja i bez kondensatorów, sprawdzilem dosc szczególowo i poswiecilem odrobine czasu na odsluchy z i bez kondensatorów. Testowalem na obu prach moich sluchawek 595 i k701, gralo bardzo przyjemnie czy z kondensatorami czy tez bez nich.



Pragne zatem uspokoic grono, ze ów kondensatory jesli maja to maja niewielki wplyw na osiagi soniczne wzmacniacza, gralo równo w pelnym zakrecie f.



Teraz przyszedl czas na mojego osobistego klona, i walke z offsetem, te same opa z mouser'a z usa, podmienialem na zakupione w farnell'u (pewniaki) to samo, ssm z 2 róznych zródel, usa i uk to samo, offset i tyle.



W pierwszym klonie gdzie offsetu nie mialem, wykorzystalem tylko i wylacznie wejscie se i wyjscie se,

nie montowalem opa2134, nie montowalem ryzystorów, vr nic, wyszedlem prosto z ssm na koncówke mocy, i tutaj rownierz tylko 2 pary tranzystorów, wzmacniacz totalnie niezbalansowany, alps niebieski stereo, prosty uklad, brak offsetu.



Nie pytajcie dlaczego, sam sobie zadaje teraz to pytanie.



W swoim klonie chcialem juz wykorzystac 4 pary tranzystorów i opa2134 jako uklad wejsciowy,



Teraz mam pytanie:

W oryginale NX-33 nie ma ukladów symetryzujacych na ssm ?

Czy to znaczy ze wejscie se dziala tylko z jackiem a wejscie zbalansowane dziala tylko z wyjsciami zbalansowanymi ?

A jesli tak to czy wejscie se wchodzi odpowiednio i bezposrednio na 3 noge ic1 oraz 3 noge ic2 ?



Pozdrawiam,



nsk, gdzie sie popelnia klon lehmanna'a jesli mozna spytac o jakis link ? albo sie dzis nie wyspalem (sluchalem muzyki z sochy3 do 4 rano)

[nsk]

Widzę, że już znalazłeś. A jak ogólnia Rudi wypada na tle SOHAIII?

[avs]

Teraz mam pytanie:

W oryginale NX-33 nie ma ukladów symetryzujacych na ssm ?

Czy to znaczy ze wejscie se dziala tylko z jackiem a wejscie zbalansowane dziala tylko z wyjsciami zbalansowanymi ?

A jesli tak to czy wejscie se wchodzi odpowiednio i bezposrednio na 3 noge ic1 oraz 3 noge ic2 ?



Witam.



1. Ostatnio analizowałem pierwsze wersje schematów jakie zamieszczał Luiis. Wynika, że stopień wejściowy został całkowicie zmieniony. Nie ma mowy o SSM/DRV. Z wejścia XLR brany jest tylko jeden sygnał, który następnie jest odwracany, więc XLR i RCA działają identycznie.



2. W związku z powyższym, nie.



Tak sobie myślę, że może nasz stopień wejściowy powoduje offset na wyjściu. Może ktoś, kto ma jeszcze niepolutowaną płytkę mógłby sprawdzić, jak ma się sprawa offsetu bez OPA2134?

[jeremy]

rudi i soha to dwa rozne tematy, socha dla muzyki której slucham pozostaje dla mnie wzm referencyjnym, moj prywatny rudi sie robi, robi sie bo warto, bardzo zacny klon, miesa ma pod dostatkiem,

socha3 gra bardziej wyrafinowanie bym powiedzial, jest mnostwo rzeczy których na rudim uslyszec mi sie udalo,

z drugiej strony rudi w duecie z k701 to naprawde fajna sprawa.

Dlatego dokoncze temat i zloze swojego nx'a mysle ze warto,



... A lehmann, no coz nie zagladalem przez jakis czas na forum, a jak juz to bardzo szybko i temat mi najzwyczajniej przelecial kolo nosa ...





AVS, z tego co wiem Ferb sprawdzal bez i offset mial



Tak stopien wejsiowy jest przyczyna offsetu juz byla o tym mowa ...

[Rogalaf]

Może ktoś, kto ma jeszcze niepolutowaną płytkę mógłby sprawdzić, jak ma się sprawa offsetu bez OPA2134?



Sprawdzałem.

Offset powstaje tylko na OPA134

Ciekawostka: zmontowany jeden kanał offsetu niema.

Zmontowane dwa kanału lub więcej offset jest.



Na OPA228 też jest lecz tutaj wystarczył kondensator 33pF WIMA aby offset zlikwidować.

[jeremy]

Jeden kanal w sensie polowa 2134+134 czy jeden kanal w pelnie zbalansowany ?

Sprawdze bo mam nie zmontowanego do konca klona (jak znajde kilka chwil)

[Rogalaf]

Jeden kanal w sensie polowa 2134+134 czy jeden kanal w pelnie zbalansowany ?



Jeden kanał ( 1 of 4): IC1A + IC3

[krz]

Nooo!!! Uruchomiłem Rudiego ;) Trochę namotałem, ale gra.

Uwagi podobne jak kolega Avs

1. OPA 2134 i DRV w podstawkach, wejście Single ended, - muzyka nie gra.

2. OPA 2134 wyciągnięte, wejście Single ended: - mimo kondensatorów w sprzężeniu zwrotnym na wyjściu offset w granicach kilkudziesięciu mV, - słyszalne duże szumy.

3. OPA na miejscu, wyciągnięta płytka z DRV, wejście na XLR (wykorzystany tylko jeden pin, bo nie mam źródła z wyjściem XLR) - gra bardzo przyjemnie, - offset na wyjściu około 1 mV, - "zero" szumów.

Potencjometr musiałem spieprzyć. Trzeszczał, a sama regulacja nie działała. Powstawiałem tymczasowo potki regulowane 1k i sterowałem źródłem.

O dziwo czułem małą moc przy 32ohmach. Musiałem rozregulować potki przy OPA2134 i jeśli tak jest przy kompletnym wzmacniaczu z XLR/SE to dziwne.

Poza tym bardzo fajnie grał, ale chyba musi się trochę pogrzać. A co do samego grzania to radiatory parzą. Nie mam czym zmierzyć temperaturę, ale na pewno przekracza 55 stopni (avs). Na LM mam pasek laminatu i muszę go wymienić. Gorzej z TIPami, bo one po 3 sekundach już parzą.

Co musiałem spieprzyć.



Aha, nie miałem szumów do czasu. Po kilku godzinach coś się jednak pojawiło w jednym kanale, ale nie wiem czy to od temperatury, czy rozregulowałem wejście na OPA. Jutro może znowu powalczę ;)

I chyba muszę się zaopatrzyć w Alpsa. Ktoś ma działający cyfrowy do sprzedania jak tylko przyjdzie Alps? Swojego już chyba nie odratuje.

[jeremy]

wlutuj rezystor 10k jak nie masz alpsa, powinno byc dosc glosno

[krz]

Tak jak pisałem. Wstawiłem tam potencjometr precyzyjny 1k, a i tak nie grało to tak jak powinno.

Rudiego testowałem na SHP5401 i tam grał świetnie. Podłączyłem na chwilę DT 990 Pro (250ohm), ale grał zdecydowanie gorzej od AVT2850. Dzisiaj postaram się jeszcze trochę podziałać.

[jeremy]

1k to troche malo,

Wzmacniacz gral na prawie pelen gwizdek, wg mnie 1k to lekko za malo musialo byc b. glosno

[krz]

Właśnie o to chodzi, że aż tak bardzo nie było. Chciałem mieć lekki zapas mocy.

Wstawiłem rezystory 10k, bo czułem, że za chwile wzmacniacz zacznie świecić na czerwono.

Przy 32ohmach SHP5401 grał wystarczająco głośno. Mogłem sobie spokojnie wyregulować OPA2134 po połowie.

Po podłączeniu DT 990 Pro z ich 250ohmami już nie było tak kolorowo. W niektórych utworach szukałem gałki potencjometra. Rozregulowałem potencjometry na wejściach OPA dla zwiększenia sygnałów IC3 i IC5 z których korzystam.

Jest wystarczająco głośno i to z zapasem, ale radiatorów na TIPach nie przytrzymam 3 sekund. Jak jest u Was, bo nie mogę zmierzyć temperatury. Zaznaczam, że obniżenie sygnału na wejściach OPA (po połowie) jakoś nie wpłynęło na temperaturę, ale offset owszem.

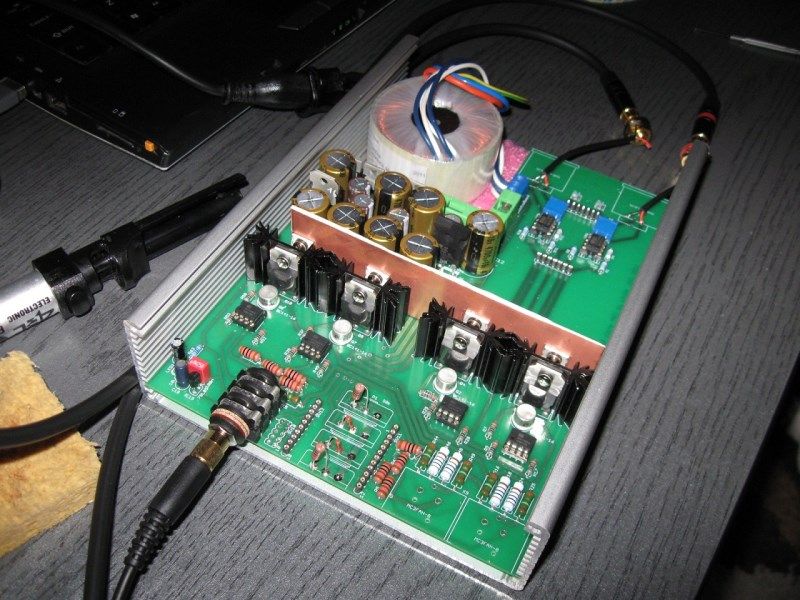

Załączę zdjęcia, bo może jakąś głupotę zrobiłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

Czy LMy masz odizolowane od tego kawałka laminatu? Na zdjęciu wygląda jakby nie były izolowane, ale może masz przezroczyste podkładki mikowe?

[krz]

Dokładnie tak - podkładki mikowe. Sprawdzałem i żadnego zwarcia tam nie ma, ale to i tak na jedno napięcie. Na upartego można pominąć.

[gaballus]

Dokładnie tak - podkładki mikowe. Sprawdzałem i żadnego zwarcia tam nie ma, ale to i tak na jedno napięcie. Na upartego można pominąć.



Nie, w żadnym wypadku nie można łączyć LMów radiatorem. LMy na radiatorze maja jak większość obudów TO-220 środkowy pin czyli akurat tutaj wyjście.

[avs]

@mac_1: Jakieś info odnośnie Alpsów? Sorki, że pytam co chwilę, ale mam wielką ochotę zamknąć wszystko w obudowie.



Dzisiaj kupiłem HD650. Zobaczymy jak zagrają z Rudzielcem jak dojdą.



Jak status u Was? Coś się zmieniło?



Pozdrawiam

[mac_1]

@mac_1: Jakieś info odnośnie Alpsów? Sorki, że pytam co chwilę, ale mam wielką ochotę zamknąć wszystko w obudowie.

Wysłane 25, czas dostawy 6-12 dni roboczych wiec liczę ze przyjdą w tym tygodniu, dam znać jak tylko dotrą.

[mac_1]

Panowie mam dobrą wiadomość, potki dotarły całe i zdrowe z dniem dzisiejszym :)



Jednakże jest mały problem, co najmniej do czwartku przebywam poza domem i nie będe mógł ich wysłać wcześniej osobiście... jednakże mój brat zgodził się wyręczyć mnie w bardziej pilnych przypadkach ;)



Także istnieją dwa terminy wysyłek, jeden wcześniejszy realizowany przez mojego brata i drugi nieco późniejszy (czwartek/piątek) realizowany przeze mnie.

Niech pierwszy termin będzie zarezerwowany dla osób które wypatrują codziennie listonosza i nie mogą się już doczekać chwili w której położą swoje spocone łapska na Alpsach i lutownicy ;) Drugi termin niech pozostanie zarezerwowany dla bardziej cierpliwych zamawiających ;)



Także niech każdy prześle mi PW z preferowanym terminem wysyłki oraz swoim adresem :)

[krz]

Ktoś z zamawiających chciałby odsprzedać cyfrowego potka? U siebie nie mogę się doszukać błędu.

[mac_1]

Ktoś z zamawiających chciałby odsprzedać cyfrowego potka? U siebie nie mogę się doszukać błędu.

W sumie to ja bym mógł ale nie wiem czy działa bo utknąłem na etapie zwalczania offsetu, nie miałem czasu się za niego porządnie zabrać :P

[Rogalaf]

@mac_1

Odebrałem potka ALPS'a 4 x 50K

Dziękuję Ślicznie.

[mac_1]

@mac_1

Odebrałem potka ALPS'a 4 x 50K

Dziękuję Ślicznie.



Niema sprawy :)



Reszta potków zostanie wysłana jutro rano, będą także jakieś niewielkie zwroty gotówki ale wszystko przeliczę po wysyłce.

[jeremy]

a ja odpalilem 2 sztuke, gra, gra zacnie.

Kondensatory w sprzezeniu nie zdegradowaly dzwieku z czego sie ogromnie ciesze,

Oczywiscie trzeba dobrac mozliwie niskie pojemnosci dla siebie, u mnie poszlo swietnie z 68p, z 40 bylo slabiej, 100p tez sobie swietnie radzily, zostawilem juz 68p dilver mica.

Obawialem sie ze mój drugi klon wypadnie blado, (offset) okazalo sie, iz nie bylo podstaw do obaw.

Dzwiek jest nasycony, barwa, swietna scena, jestem bardzo zadolowony, w praktyce nie slysze zadnej róznicy z egz gdzie nie mialem ofsetu i nie mialem kond w ukladzie s. z.

Jedyna obawa to dosc mocno grzejace sie lm'y, ale tutaj tez juz sobie poradzilem,

Pozdrawiam.
