Wzmacniacz sluchawkowy

[dinus]

>ChUmI



Jak poradziłeś sobie z zamocowaniem trafka w tej obudowie?



Pozdrawiam

D

[Bacek]

ChUmI nie widzę żadnego potencjometru słuchasz na jednym poziomie głośności czy napędzasz z jakiegoś pre. Wyszła taka słuchawkowa "końcówka mocy" :-)

[ChUmI]

Bacek ~ slucham w kilku konfiguracjach - mam pre na PGA2311 i prototyp pre na DS1802 - musze przyznac ze DS1802 w tym zestawieniu wypada lepiej :) masz racje - mozna powiedziec ze wyszla z tego taka sluchawkowa koncowka mocy :))) A podlaczalem to ostatnio tez bezposrednio do wyjscia sluchawkowego w moim CD i rezultat byl znakomity :) Zawsze mialem problem z porzadnym wysterowaniem moich 12-to ohmowych sluchawek a z takim boosterem za gniazdkiem sluchawkowym nie ma najmniejszego problemu :)

[ChUmI]

dinus ~ srube ktora trzyma trafo poprostu przykleilem do obudowy :) Jak sie da dobry klej to juz wiecej sie takiej sluby nie odklei :))) Trafko trzyma sie bez problemow. Zastosowalem najpierw dwuskladnikowy klej zeby latwo i porzadnie chwycic srube a potem dalem naokolo duza ilosc kleju do SMD - takiego czerwonego jakim klei sie elementy SMD podczas montazu - twardnie w temperaturze 80 stopni. Powierzchnia klej-obudowa to okolo 6-7 cm2 i centralnie z tego wystaje sruba do mocowania trafa :) Dzieki temu nie mam wystajacej sruby w obudowie :) Wlasciwie wiekszosc elementow w obudowach kleje - motujac plytki do obudowy tez przykrecam je do niewielkich gwintowanych tulejek a potem wklejam w dowolne miejsce obudowy - latwo mozna wtedy zagospodarowac obudowe, motaz jest prosty a plytki mozna od tulejek zawsze odrecic - gorzej tulejki od obudowy :)

[senicz]

odpadnie

[ChUmI]

powiedzial co wiedzial :)

[dinus]

> ChUmI



Dzięki, super rozwiązanie.



Pozdrawiam

[jarekt]

> ChUmI

Jakie konkretnie kleje stosujesz?

[veteran]

Chumi, jak zwykle urządzenie wygląda świetnie ;)



Gdyby ktoś był zainteresowany drukiem pod ten wzmacniacz to będę robił kolejną wersję ze zintegrowanym (choć z możliwością oddzielenia) płytką zasilacza stabilizowanego/niestabilizowanego.

[marekG]

Chumi



Jakie opy dales do DCservo?

Pozdrawiam

[dinus]

> veteran



dinus 1 komplet

[Bacek]

Veteran,



Masz już ten druk rozrysowany? Mógłbyś wrzucić jak to wygląda?

[ChUmI]

jarekt ~ do wklejania plytek na tulejkach do obudowy stosuje Patex Repair Exterme:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



do wypelniania ubytkow i do klejenia wszystkiego co wymaga kleju dwuskładnikowego stosuje przewaznie Pattex Stabilit (pozostawia bardzo ladna powierzchnie klejenia) ale mialem tez jakies dwuskladnikowe UHU (calkiem bezbarwny) albo Poxipol - ten szary wydaje mi sie mocniejszy od bezbarwnego :)

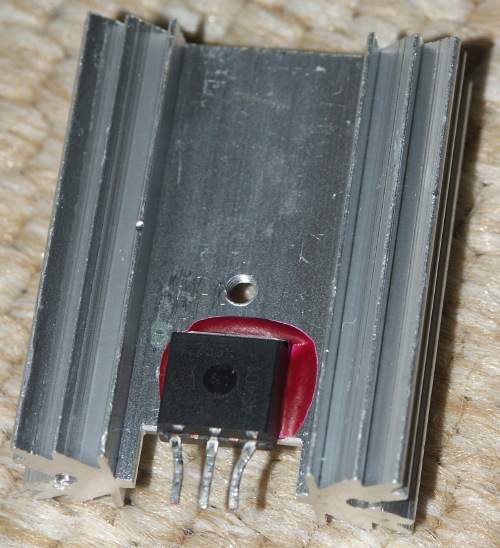

jeżeli cos się ma naprawde mocno trzymac to stosuje klej do SMD. Klej mam od znajomego który pracowal przy produkcji SMD :) ale powoili mi sie konczy :( Widziałem gdzies na sieci taki podobnie wyglądający klej do kupienia ale z tego co pamiętam to ceny były raczej wysokie … To taka czerwona masa o konsystencji gęstego kleju która twardnieje w temperaturze powyzej 80 stopni naprawde na kamien :) Jak cos chce skleic to nakładam ten klej, sciskam dwa elementy i do piekarnika :))) zona tylko na mnie troche krzyczy jak to widzi :) na 85 stopni na godzinke i gotowe :) Klej do SMD ma tez taka zalete, ze dobrze przewodzi cieplo wiec można nim swietnie przyklejac elementy elektroniczne (trany albo koncoweki mocy) do radiatora - problemem staje sie tylko wymiana uszkodzonego elementu :) często nie da się już odkleic :) swietnie nadaje się tez do przyklejania końcówek termopar do plytki jak się chce zrobic jakies testy temperaturowe układów elektronicznych :) zalaczam przykladowe zdjecie stabilizatora SMD przerobionego na wersje przewlekana i przyklejonego do malego radiatora :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

marekG ~ u mnie siedza uklady MAX400 :) sa to precyzyjne wzmacniacze operacyjne i maja niewielki prad wejsciowy - wlasciwie nie wiem czy taka dokladnosc napiecia jest w ogole potrzebna w tej aplikacji ale mialem takie wiec wsadzilem i zostaly :) znakomicie spisuja sie w tym miejscu nie tylko OPA604 ale i OP90, OPA627 albo OPA551 - ale te byly potrzebne do innych ukladow :)

[Bacek]

ChUmI



Już gdzieś pytałem ale nikt nie odpowiedział. Czy przy takim prowadzeniu masy jak masz czyli dwa kabelki z masą od obydwu płytek do gniazda wyjściowego gdzie się łączą, nie tworzy się pętla mas poprzez wspólną masę zasilacza i/lub masę sygnału z CD na wejściu? Nie ma to jakiś negatywnych skutków?

[esh0]

Moje płytki zostały rozesłane do wszystkich oprócz robertk'a (wysłałem już 2 maile do Ciebie, być może nie doszły...). Jeśli ktoś ich nie otrzyma powiedzmy do przyszłej soboty proszę o kontakt.

[jarekt]

>esh0

Jaką wartośc maja mieć rezystory R4 i R6? Masz rozbieżność pomiędzy schematem a BOM

[esh0]

Witam!



Faktycznie, widocznie nie zaktualizowałem wszystkiego do końca. Poprawne wartości:

R2, R5, R8, R9 - 1k

R4, R6 - 50ohm

R14, R16 - 1k

R13, R15 - 2k

[robertk]

Witam.

Nie wiem jak to się stało, ale wysyłałem już dwa maile.

Robert Kahl

Warszawa 01-562

ul Mickiewicza 27 m 18

[ChUmI]

Bacek ~ ale wydaje mi sie ze nie o to chodzi w petlach masy ... petle masy w ktorych nie plyna prady nie robia problemow - wazne jest zeby nie podpiac masy do wejscia i dalej do wyjscia - wtedy pryzdzwiek gwarantowany :)

[Durbi]

Dwa pytania (wzmacniacz esh0):

1. Mocno mi się grzeją stabilizatory - to normalne?

2. Jak można zmniejszyć wzmocnienie?

[esh0]

>Durbi,



1. Nie, tylko przy głośnym słuchaniu potrafią się zrobić ciepłe

2. Możliwości są dwie w sumie. Jedna to ustawić najmniejsze wzmocnienia obu układów, tj wszystkie rez. w sprzężeniach i do masy na 1kOhm lub druga to usunąc opamp wejściowy a TPA zostawić ze wzmocnieniem 2 (1k/1k).

[bartezzz]

ChUmI>>

Jednak zrezygnowałeś z 330tek ZL w zasilaczu? Sprawdzałem w CD i faktycznie ciekawie to zagrało mimo tak małej pojemności. Zapytam jeszcze co dajesz za diodami? Odsprzęgasz czymś elektrolity?

[Marcin Uć]

esh0 listonosz wlasnie przyniosl przesylke.Wielkie dzieki za plytke.

[milsso]

eshO > dzięki wielkie za płyteczki,dostałem już wczoraj!



pozdr

[robertk]

Witam.

Płytki doszły.

Wielkie dzięki.

[Coltrane]

Witam!



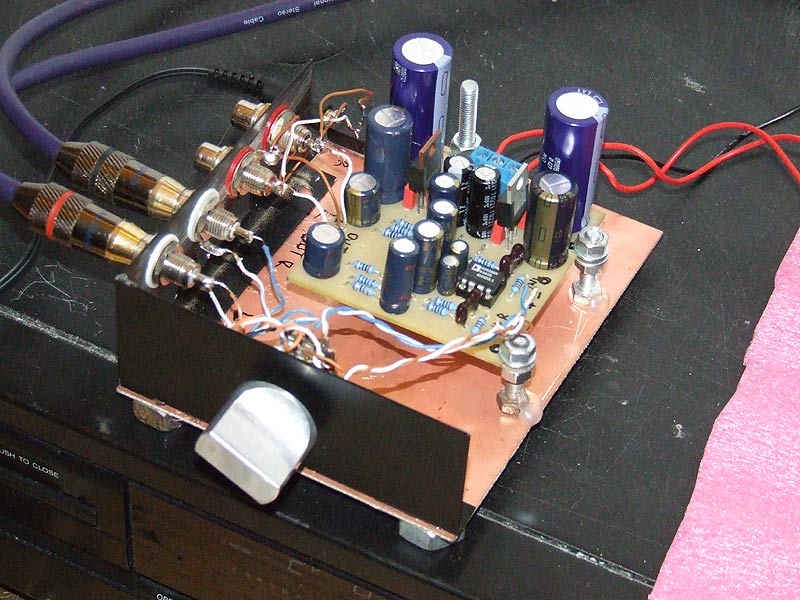

Posiadam wzmcniacz sluchawkowy by esh0, dopiero sie wygrzewa jednak jest bardzo "przyjemny" mam nadzieje że będzie jeszcze lepiej, naprawdę polecam. U mnie będzie jako pre + ampli słuchawkowy.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

bartezzz ~ zrezygnowalem z 330-tek ZL za mostkiem - to racja :) ale nie dlatego zeby sie nie sprawdzily, poprostu dalem takie jakie gabarytowo mi najlepiej pasowaly do skrzynki :) Mysle ze w tym miejscu nie sa tak naprawde krytyczne dla dzwieku, a szubki 330uF super Low ESR starczalo spokojnie :) A zeszta te blekitno-metaliczne Panasoniki (wczesniej ich nie mialem) podobno sa specjalnie zaprojektowane dla audio - szczegolnie mechanicznie :) Gra OK i szczeze mowiac nie widze jakiejs wiekszej roznicy w dzwieku przez zmianie tych Panasonikow na ZLki :) moze trudno to wychwycic bo pomiedzy jednym a drugim odsluchem troche trwa :)

[McGyver]

veteran, 25 Sty 2007, 18:25



>Gdyby ktoś był zainteresowany drukiem pod ten wzmacniacz to będę robił kolejną wersję ze

>zintegrowanym (choć z możliwością oddzielenia) płytką zasilacza stabilizowanego/niestabilizowa nego.



Ja jestem zainteresowany kilkoma sztukami samych płytek zasilacza niestabilizowanego. Nie chce mi się tego robic "na piechotę". Da się załatwić?

[abdul]

Witam ma ktos na zbyciu kostke TPA6120 bo w uniprodzie nie maja chwilowo czas oczekiwania 2 tygodnie (conajmniej) prosze o info na priva albo [email protected]
