Lehmann Clone ( Lovley Cube)

[Godlike]

Witam i pozdrawiam wszystkich to mój pierwszy temat na tym forum tak więc proszę o zrozumienie i wyrozumiałość ;) pozdrawiam wszystkich



A więc tak jak piszę w temacie podczas składania i uruchomienia tego wzmacniacza niestety doszło do zwarcia, i poszły dwa kondensatory elektrolityczne Elna 470uf\35v , teraz moje pytanie brzmi jakimi innymi kondensatorami można je zastapić??

Myślę o wymianie wszystkich 6 sztuk bo bezsensu było by wymienić dwa na inne a 4 zostana inne , chciałem wymienić na jakieś z Elny ale niestety albo nie ma o takiej wartości albo drugi problem rozmiar się nie zgadza sa potrzebne 10mm x 16mm ale wysokość dużego znaczenia nie ma tylko szerokość, jedyne co znalazłem w odpowiednich parametrach to Panasonic FC ale nie wiem czy się nadadzą ?? może miał by ktoś jakieś pomysły co mozna by było z tym fantem zrobić??



Z góry dziekuję za odpowiedz







Ps.



w załączniku znajduje sie zdjęcie o które kondensatory mi chodzi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

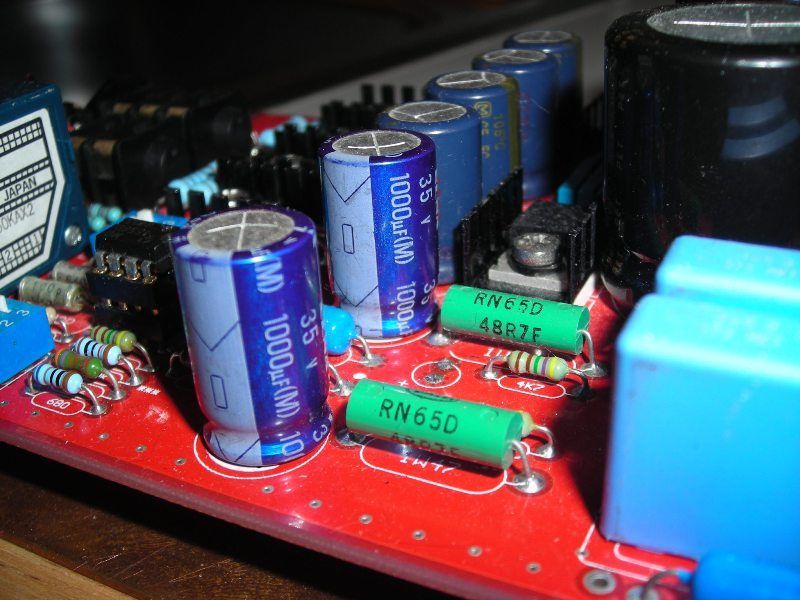

W moim klonie siedzą 4 x Panasonic 1000uF/25V i 2 x Elna 1000uF/35V pomimo tego, że to dwukrotnie za dużo. Niestety miałem tylko 2 sztuki Elny i aż się prosi by zastąpić Fc na Elne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[macc666]

Tutaj masz dobre kondensatory 10x20 :http://allegro.pl/470uf-25v-105-039-c-v-l-impedan-for-audio-bc-comp-i2151627656.html

[rodmen]

W moim clonie wstawiłem 4x1000uF/35V BCC/Vishay seria 150RMI (aledrogo)oraz przy opampie 2xELNA Cerafine 470uF/25V (aledrogo)i jest OK! Choć może lepiej przy opampie dać ELNA SILMIC II nawet 220uf powinno wystarczyć.

[Godlike]

Dziekuje bardzo za odpowiedzi :) a teraz kolejne pytania bo jeśli chodzi o elektronike to stawiam pierwsze kroki w tej dziedzinie i puki co mam dużoooo pytań :)



1. czytałem że zbyt duża pojemność odbija się na wysokich rejestrach ze graja tak za ostro jakby gwiżdżą

2. patrzyłem na alledrogo i są kondensatory np 1000uf\35v tylko wszystko to jest wymiarowo albo 16mm x 30mm albo 12,5mm x 25mm tak więc jak wy rozwiązaliście sposób zamontowania tych kondensatorów??

3. takie pytanie laika nic się nie stanie jeśli wsadzę tam te kondensatory np 1000uf\50v ?? bo jeśli nie to już mam większe pole manewru tylko jest problem z wymiarami jak to zrobić ??



chyba tyle :) jak coś to będę pytał dalej :)

[Godlike]

Dziękuje za odpowiedzi :) co prawda w elekronice stawiam swoje pierwsze kroki tak więc mam kilka pytań :)



1. jak upchaliście ze tak powiem tam kondensatory 1000uf\35v np ?? bo tak patrzyłem na aledrogo i są zazwyczaj w wielkościach 16mm x 35mm albo 16mm x 25mm może jakieś zdjęcia??

2. czytałem że zbyt duża pojemność kondensatorów wpływa na wysokie tony stają się takie ostre wręcz jazgotliwe??

3. i jak to jest z tymi kondensatorami jeśli ja potrzebuje 470uf\35v to mogą być np 1000uf\50v albo 380uf\35v albo jakieś powiedzmy zbliżone wartości ?? nic się wtedy nie stanie ?? bo tego nie potrafię pojąć w tym momencie z racji swojej nie wiedzy jeszcze ;)





puki co Tyle jak coś to bedę pytał dalej :)

[rodmen]

W sieci jest sporo informacji na temat tego wzmaka oraz stosowanych w nim rozwiązań i elementów. Nawet na tym forum znajdziesz dużo informacji, a także na Audiohobby, mp3 forum, head-fi. Kondensatory, które wskazałem mają średnice 12,5x25mm, więc powinny zmieścić się na pokazanym pcb. Ważnym parametrem dla tych kondensatorów, szczególnie sąsiadujących z tranzystorami mocy i stabilizatorami jest odporność na warunki termiczne panujące w obrębie tych elementów, które nagrzewają się do temp. ponad 70 stopni.

[Robi68]

Witam!

Pytanie podobne do tematu. Czy pojemność 2x4700uF przed stabami uważacie za optymalną, Czy ktoś z Was robił próby z innymi pojemnościami i czy zaobserwował jakieś różnice w brzmieniu?

Jakie pererujecie kondensatory (firma model) na to miejsce?

Osobiście w moim egzemplarzu użyłem 6x2200 ELNA RE3 przed stabami,a za stabami i przy OPA 470uF SILMIC II. z tym że moja płytka różni się od tej "fabrycznej z ebay"

Pozdr.

[homodelfinus]

Osobiście w moim egzemplarzu użyłem 6x2200 ELNA RE3 przed stabami,a za stabami i przy OPA 470uF SILMIC II. z tym że moja płytka różni się od tej "fabrycznej z ebay"

I jak gra?

[Robi68]

I jak gra?

[/quote

]Moim zdaniem super ale nie mam dużego doświadczenia i porównania z innymi dobrymi wzmacniaczami.

Wysokie na SILMICACH II po wygrzaniu początkowo wydawały się lekko wygładzone, ale jak doszło dobre źródło to obecnie nie mam zastrzeżeń podobnie średnica super,

Jedynie kontrola basu mogłaby być lepsza, na ilość i głębokość nie mogę narzekać:) Dlatego też szukam i pytam czy można by to jakoś poprawić!

Może to być też przypadłość słuchawek moje to AKG K540

Pozdr.

[Godlike]

To mam jeszcze jedno pytanie czy dobrym rozwiązaniem będzie wymiana czterech kondensatorów Elna RE3 na np Panasonic FC albo Philips BC a dwóch na Nichicon Fine gold?? wszystkie o takich samych wartościach jedynie rozmiarami się różnią byłbym wdzięczny za odpowiedz, a zależy mi jak najbardziej na uzyskaniu miękkiego i długo utrzymującego się basu aby nie był za płytki tylko taki soczysty

[ace99]

zależy mi jak najbardziej na uzyskaniu miękkiego i długo utrzymującego się basu aby nie był za płytki tylko taki soczysty



Nie szybciej będzie podmienić WO? dźwięk będzie zupełnie inny, z basowych LM4562 w tym układzie sprawdzi się bardzo dobrze.

[Godlike]

Nie szybciej będzie podmienić WO? dźwięk będzie zupełnie inny, z basowych LM4562 w tym układzie sprawdzi się bardzo dobrze.



Dzięki za poradę :) to takżę postaram się przetestować ale puki co zależy mi na tych kondensatorach to jest najważniejsze jakieś propozycje|??

[Godlike]

Witam po dłuższej nieobecności



A więc tak dorwałem rezystory Vishay Dale , wymiana wszystkich bo w moim klonie są jakieś zwykłe 5%, a teraz pytanie główne mam tez Kondensatory Elna RJJ i RJH 470uf25v i chciałem zapytać które będą lepsze ?? czy jest jakas różnica między nimi jeśli chodzi o barwę dźwięku ??



z Góry dziekuje za odpowiedź
