BARDZO OBIECUJĄCE KOLUMNY. Studyjne ?

[lowjack]

WITAM WSZYSTKICH ponawiam wątek

Bardzo sobie cenię sprzęt "vinatge" i "trochę" go posiadam.

Ostatnio wszedłen w posiadanie kolumn, których wygląd obiecywał brzmienie jakie kocham. Niestety po otwarciu tylnych ścianek okazało się że ktoś już tam był przede mną... Brakuje mianowicie elementów zwrotnicy, zostały tylko 2 kondensatory - 32uf i 1,5uf.

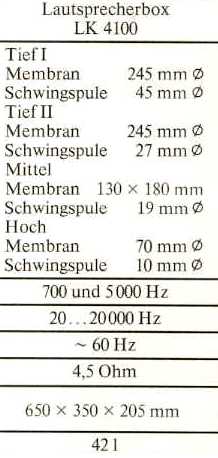

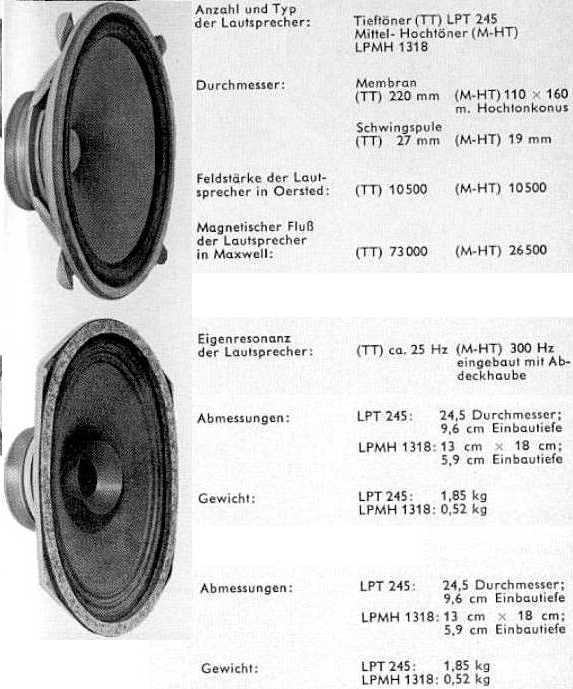

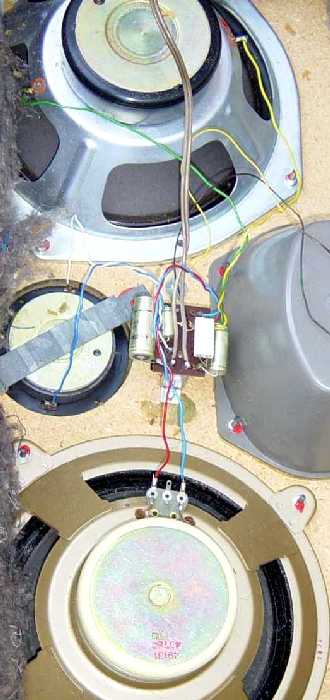

Jak widać na fotkach znalezionych w necie zwrotnica była prosta - cewka, 3 kondensatory, 2 oporniki. Po przewertowaniu sieci okazało się, że te kolumny to ELAC LK4100 ew. bliżniaczy model SIEMENS RL17 - rok prod. 1972, częstotliwość podziału 700Hz i 5000Hz, 4,5 Ohm. Podstawowa jednak kwestia to to, że za bas odpowiadają 2 głośniki po 245mm jednak różnego typu, jeden ma 4 a drugi 8 Ohm. Pytanie brzmi, mogło być ich połączenie, jakie wartości elementów zwrotnicy, jaki jej schemat ????

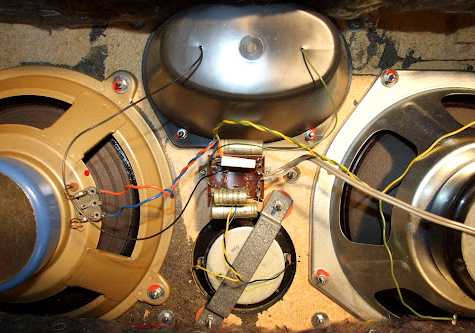

Więcej powiedzą zdjęcia, gorąco proszę ekspertów o sugestie.

Ps. fotki pochodzą z różnych zródeł więc kolory plastykowych oprawek magnesów się róznią.

PS

trochę poeksperymentowałem, do głośnika 4 Ohmowego dałem w szereg opór 4Ohm/40W i połączyłem go równolegle z 8 ohmowym, czyli uzyskałem impedancję 4 Ohm, Całość zasiliłem przez cewkę 0,7mH. Przy głośniku średnim (4ohm) zastosowałem kond 15uF a przy wysokim (4Ohm) 1,5uF.

Przyszła kolej na testy Wzmacniacze to Grundig v1700, Pioneer A400X, Dual 5600 i mój DIY -Gainclone.

CD Grundig 7500, Dual 5070,

Kolumny brzmią prawie identycznie jak DIY klonki Totemów Mite, jednak doskonalej wypełniają dzwiękiem pomieszczenie ok48m2.

Może ktoś ma jakieś sugestie co do zwrotnicy, lub najlepiej schemat oryginału ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woytl]

trudno powiedzieć jak to rozwiązali w praktyce, po części na pewno wykorzystano naturalną charakterystykę głośników, górny głośnik wygląda na średniotonowy i to on ma grać do 5k być może bez korekcji, albo z samym kondensatorem, a dolny wofer ma być odcięty przy 700

[Zdzislav]

Kumpel ma te kolumny, powiem mu żeby obczaił zwrotkę. Napisze jakie są tam elementy. Tylko 2 kondy zostały? Czy jest "transformatorek"?



Miałem je u siebie kilka miesięcy. W oryginale grają dość kiepsko. Moim zdaniem szkoda zachodu. Mie mają basu, grają tylko tym wyższym - pod względem zejścia 8cm szerokopasmowce lepiej sobie radzą. Wysokie stłumione. Całość brzmienia opiera sie na mocnej, papierowej srednicy.
