Proszę o pomoc w identyfikacji podzespołu i zakupu nowego.

[filoy]

Posiadam wzmacniacz Basf D-6075.Rozkręciłem moduł końcówki mocy do czyszczenia.A tu Bang!!! Ukrychnęła się jedna z nóżek elementu.Niestety nie wiem co to za część i jakie ma parametry.Jest na niej napisane 75A i jest kropka przy jednej z nóżek.Dołączam zdjęcie części zamontowanej,jest zaznaczona w białym prostokącie i przykręcona do radiatora.



Drążyłem po sieci ale kompletnie nie wiem gdzie szukać.Mam też w czyszczeniu pioneera sa6500 mkII.I tam widać identyczną część.Po serwisówce pionka wyczytałem że to warystor.Nie mam pewności.Nie wiem gdzie szukać takiego podzespołu.Potrzebuje kupić taki by móć dalej cieszyć się wzmakiem basf-a.Proszę o pomoc...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Może to byc jakiś termistor(warystor) siedzi na radiatorze kontrolujac jego temperaturę Trzeba popatrzeć gzie ida jego nogi. W jakim otoczeniu pracuje (jest dolutowany).TME,North service, Piekarz, I wiele innych e-sklepów.

[filoy]

ten element jest połączony z diodą zennera.jak tylko bede mógl zamieszcze foto



przepraszam za jakość.miejsce zamontowania to w białym kółku...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Wygląda jak termik, taki styk który po osiągnięciu temp. np 85'C odłączać zasilanie lub wyjście na głośniki.

Lub może to być też jak przedmówca napisał termistor wtedy ważna jest jego wartość w temperaturze pokojowej mierzona w omach/rezystancja.



Niestety mistrzem foto nie jesteś i trudno z tego cokolwiek wywnioskować konkretnego.



Jeśli to termik to można mu zrobić zworę i wzmacniacz powinien ruszyć (o ile nie działa).

[filoy]

fakt że fotki są podłej jakości ale nie mam czym innym zrobic zdjecia by pokazac.w serwisówce pionka taki warystor/termistor widnieje pod nazwą STV3H-Y ale to tylko wygląda tak samo bo napis na tym w pionierze jest inny i rzecz jasna parametry ale chodzi o wygląd.Nie wiem jak rozszyfrowac ten napis co jest na basf-owym...74A.Gdy podpiąłem element do miernika wykazał w temperaturze pokojowej 1476jednostek a był ustawiony na sprawdzanie diod.

[kuzyn55]

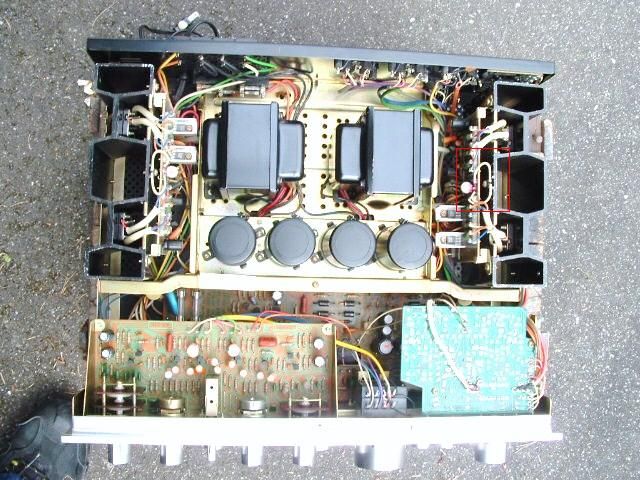

Podobno w tym wzmacniaczu środek jest taki sam jak w Pioneerze SA-8500. Zdjęcie tego Pionka zamieszczam poniżej. W czerwonym kwadracie zaznaczyłem element, którego szukasz. Informacja o tyle istotna, że serivce manual do niego znalazłem bez problemu np. tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Jak pokazał tyle na diodzie to przełącz na opór i zmierz

[filoy]

to ten element co w zaznaczeniu.tylko nie wiem czy są takie same tranzystory w końcówce pioneer-a i basf-a.Bo u mnie są tranzystory NEC.już lecę mierzyć...



miernik pokazuje 3,67 megaohma. link nie działa,poprosze na pw.

[kuzyn55]

Manual ma prawie 10 MB, więc poszło na wp.

[filoy]

dzięki:).po schemacie i fotkach w necie wychodzi że to warystor STV-3H.No i jak zajrzałem do North po cenie około 75pln to sie załamałem:(



nie da sie nic taniej?ja znalazłem w north moze ktoś ma swoje zapasy?

[Savagee]

To na pewno warystor?? Nie mam manuala do tego modelu po mojemu i na moją logikę to dioda potrójna do kompensacji prądu spoczynkowego i tyle.

Tutaj link do podobnego problemu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[filoy]

Przeczytałem linka i doszedłem do wniosku że nie wiem co to jest.Identyczna sytuacja jak u mnie.Po liście części wychodzi ze to warystor a  na pcb jest symbol diody.Więc możliwe że to ta potrójna dioda do kompensacji prądu spoczynkowego.Pogubiłem się,nie wiem co mam myśleć i co zaaplikować by działał poprawnie:(

[PIT of ZEN]

Witam,

to coś to tzw dioda referencyjna o napięciu 2,10...2.35 V przy prądzie przewodzenia 7mA. Wystarczy w googla wpisać symbol STV-4H pełno wyników. Takie cudo występuje też w starych DENONACH Yamahach i innych "dżapanesach" Zamiast niej można założyć polskiego BAP 811 lub 3...4 szt połączonych szeregowo1n4148 (może lekko zmienić się napięcie ze względu na rozrzut parametrów w zależności od serii czy producenta ale poza subtelnymi zmianami prądu spoczynkowgo nic złego się nie stanie. Oczywiście prąd można skorygować PRkiem porównując jego wartość z drugim kanałem.)
