Ortofon MCA 76 - co to jest?

[Gość rochu]

Jakiś czas temu wpadło mi w ręce takie małe pudełko.

Z opisów znalezionych w Necie wynika że jest to preamp gramofonowy z dekoderem CD-4.

Podłączony jednak do gramofonu / zarówno wkładka MM jak i MC/ gra niezwykle cicho i słychać że nie ma prawidłowej equalizacji.

Czy Ktoś z Was wie co to za ustrojstwo?

[Gość rochu]

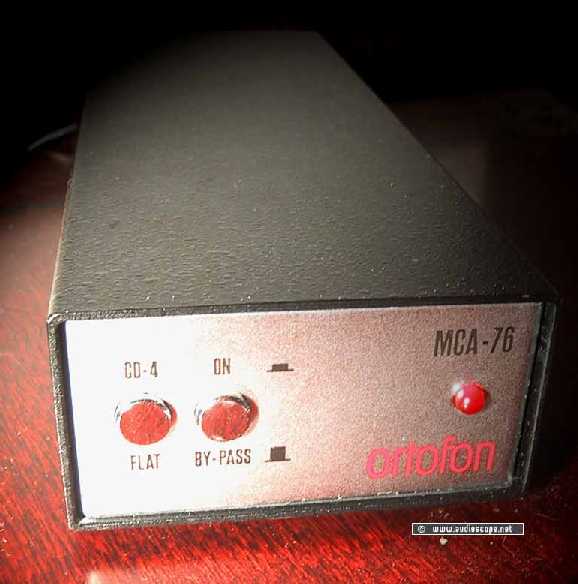

Załączam foto.

[obrazekLUKASZ-142525_1.jpg]

[Alexander]

Witam! To jest tzw. prepre, lub inaczej headamp do wkładek MC. Służy to do wstępnego wzmocnienia sygnału wkładki MC przed podaniem na wejście PHONO wzmacniacza. Sygnał z niego kieruje się do wejścia PHONO MM gdzie realizowane jest dalsze wzmocnienie i właściwa equalizacja - RIAA.

Urządzenie to zawiera również dekoder do odczytu płyt Quadradisc LP - czyli zapisanych w systemie kwarofonicznym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość rochu]

Dzieki Alexandrze za odpowiedź.

[jozwa maryn]

Pewnie w środku jest transformator, też się posługuję czymś podobnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

No nie zupełnie, to jest akurat układ aktywny, ale ortofon faktycznie robił podobne skrzynki z transformatorem, i nie tylko skrzynki, również wtyczki transformatorowe.

Układ poniżej to z grubsza MCA-76

[obrazekLUKASZ-143003_1.jpg]
