Płączenia wyjścia sygnału

[Fafikdog]

Przy wyprowadzeniu przewodów od płytki do gniazd cinch (wyjście sygnału) można zdublować (oczywiście przewodami ekranowanymi) na 2 pary gniazd (stereo) tak, żeby można było podłączyć dwa odbiorniki ?

Nie będzie zakłóceń?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Przy wyprowadzeniu przewodów od płytki do gniazd cinch (wyjście sygnału) można zdublować (oczywiście przewodami ekranowanymi) na 2 pary gniazd (stereo) tak, żeby można było podłączyć dwa odbiorniki ?

Nie będzie zakłóceń?



Można, jeśli zrobi się to porządnie i poprawnie. Ale w tym układzie nie potrzeba. No chyba, że pary gniazd wyjściowych będą od siebie oddalone.



GM

[muda44]

Jeżeli to ma być coś co lepiej gra to kiepski taki pomysł.

Pamiętaj ze na stałe będziesz miał wpięty drugi obwód który będzie obciążał układ.

[Michał Zieliński]

Jakiś cusiek z przełącznikiem byłby lepszy.

[muda44]

Zasilacz na 12V do tego dwa przekaźniki OMRON G6H-2-100 12V i jakiś " pstryczek " do przełączania i masz temat rozwiązany .

[Fafikdog]

Zasilacz na 12V do tego dwa przekaźniki OMRON G6H-2-100 12V i jakiś " pstryczek " do przełączania i masz temat rozwiązany .



Mogę prosić o schemat podłączenia?

[muda44]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wejdź w informacje techniczne - pobierze Ci się Pdf połączeń tego przekaźnika.

Od jego spodu są cyferki

Przy dwóch wyjściach jak masz wystarczy jeden przekaźnik.

Sygnał wyjściowy L podłączasz do 3 a P do 8

Wyjścia L do 2 i 4 i R do 9 i 7

Podłączasz -12 V do 10 a + 12V przez przełącznik do 10

Dasz radę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fafikdog]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Wejdź w informacje techniczne - pobierze Ci się Pdf połączeń tego przekaźnika. Od jego spodu są cyferki Przy dwóch wyjściach jak masz wystarczy jeden przekaźnik. Sygnał wyjściowy L podłączasz do 3 a P do 8 Wyjścia L do 2 i 4 i R do 9 i 7 Podłączasz -12 V do 10 a + 12V przez przełącznik do 10 Dasz radę.



Jeszcze jedno pytanie (prośba): skąd wyprowadzić 12VAC?

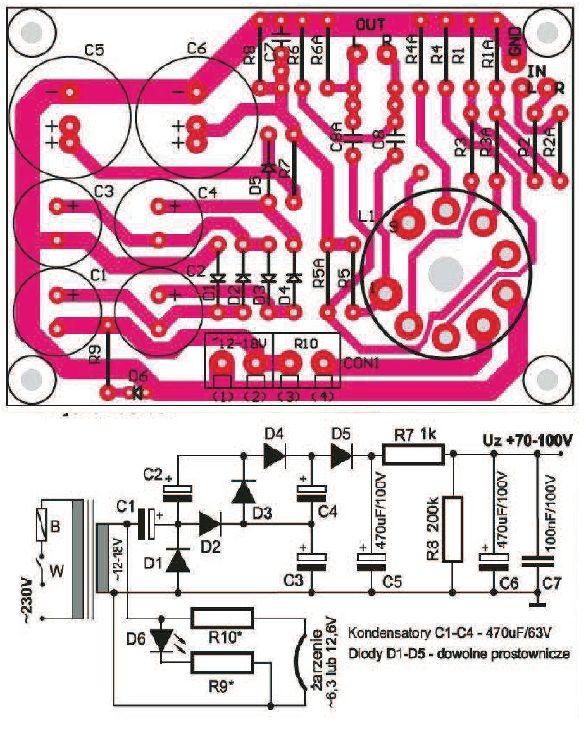

Mogę prosić o zaznaczenie na schemacie (montażowym)?

No i czy transformator da radę obsłużyć kit (AVT2886) i oraz przekaźnik?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Nie ma nic o mocy trafa ani dokładnie jakie ma napięcie wyjściowe.

Przekaźnik pobiera bardzo mało prądu ale i tak musisz dorobić dodatkowy zasilacz na 12V

[Michał Zieliński]

Do przekaźnika może też być impulsówka czy cokolwiek z chińszczyzny.

[muda44]

Do przekaźnika może też być impulsówka czy cokolwiek z chińszczyzny.

Ale po co ?

Dla zwiększenia zakłóceń i plątaniny kabli ?

Wystarczy ciut większe trafo , mostek , dwa kondy ( z 470-1000uF za mostkiem i z 47-100uF za LM ) i LM7812

[Michał Zieliński]

Dla mnie to nie są zniekształcenia, a audiofilskie "wydaje mi się". Dobrze poprowadzone kable i dobrze usytuowany sam zasilacz nie ma prawa wprowadzać zniekształceń.



Oczywiście to rozwiązanie wyżej podałem w razie braku trafa czy coś, bo po co komplikować sobie życie mając odpowiednia trafo? Ja znowu mam pełno zasilaczy impulsowych jak i stabilizowanych z demobilu w najróżniejszych możliwych konfiguracjach.

[muda44]

Dla mnie to nie są zniekształcenia

Tanie impulsówki sieją zakłóceniami.



a audiofilskie "wydaje mi się"

A masz w tym względzie doświadczenia na sprzęcie wysokiej klasy , czy tylko gdybasz ?



Dobrze poprowadzone kable i dobrze usytuowany sam zasilacz nie ma prawa wprowadzać zniekształceń.

Zwłaszcza jak zainteresowany nie wie jak podłączyć przekaźnik ...

[Michał Zieliński]

Tanie impulsówki sieją zakłóceniami.

Jeśli 2-3cm to sianie to pozdrawiam.

A masz w tym względzie doświadczenia na sprzęcie wysokiej klasy , czy tylko gdybasz ?

Bynajmniej nie na własnym. Nie mam warunków na własny Hi-End, słuchawki w domu muszą wystarczyć.

Zwłaszcza jak zainteresowany nie wie jak podłączyć przekaźnik ...

To według mnie powinien zacząć się uczyć :)

[Krzych 2]

Zasilacze impulsowe i audio, a zwłaszcza te tanie lepiej trzymać z daleka

[Fafikdog]

Nie ma nic o mocy trafa ani dokładnie jakie ma napięcie wyjściowe.

Przekaźnik pobiera bardzo mało prądu ale i tak musisz dorobić dodatkowy zasilacz na 12V



Transformator NFK-35 12V - 2,917A 35VA

[Krzych 2]

Transformator NFK-35 12V - 2,917A 35VA

Wystarczy

[Fafikdog]

Wystarczy



Tylko jak wyprowadzić zasilanie z płytki (AVT2886) do przekaźnika?

[Gość G.Mark]

Tylko jak wyprowadzić zasilanie z płytki (AVT2886) do przekaźnika?



Z uzwojenia wtórnego transformatora zasilającego, poprzez diodę, z użyciem kondensatora filtrującego i ew., rezystora ograniczającego prąd płynący przez cewkę przekaźnika.



GM
