Wzmacniacz słuchawkowy HA-2013. Poskładaj razem z nami.


Rekomendowane odpowiedzi

Witam



Właśnie podpiołem nowy zasilacz, zestaw działa fantastycznie. Trafo przerobione z 20-0-20V na 2 x 20V wedle zachęty Robertinusa (dwie godziny dłubania). Na razie prowizorka,długość kabli dopasuje, jak płytki znajdą się w obudowie, ale nawet z taką pajęczyną nic nie brumi.



pozdrawiam






Edytowane przez mlb
edycja zdjęcia, na prośbę autora

A czy w jakiś sposób przy zastosowaniu tej płytki która mam pod potencjometr mogę sobie z ta masa poradzić bo jak ja tak dokładnie oglądam to na niej masa sygnałów jest połączona ze sobą

A czy w jakiś sposób przy zastosowaniu tej płytki która mam pod potencjometr mogę sobie z ta masa poradzić bo jak ja tak dokładnie oglądam to na niej masa sygnałów jest połączona ze sobą



Możesz zastosować potek bez płytki.

No miałem nadzieje na inna odpowiedz ale widzę ze inaczej tu się nie da



Szkoda bo w sumie po co ktoś wypuszcza płytkę której nie da się zastosować

No miałem nadzieje na inna odpowiedz ale widzę ze inaczej tu się nie da



Szkoda bo w sumie po co ktoś wypuszcza płytkę której nie da się zastosować



Płytka jest pod układ standardowego stereo, gdzie masa jest i tak wspólna dla obu kanałów, a tu mamy do czynienia z dual-mono, czyli rozdzielonych masach dla poszczególnych kanałów.

Witam



Właśnie podpiołem nowy zasilacz, zestaw działa fantastycznie.







mozesz opisać różnice między dźwiękiem z dodatkowym zasilaczem i bez niego?

DIY to przyjemność grzebania w sprzętach.

Zamówiłem trafa 40 watowe, jak już to wszystko poskładam to będę miał zamiar kupić słuchawki, dlatego mój wzmacniacz w wersji warsztatowej wyposażę (chcę) w dwa gniazda słuchawkowe. Mam z tym tematem pytanie.

Podłączyć gniazda równolegle względem siebie?

Czy mogę odsłuchy wykonać na zestawach o różnych impedancjach?

W poście #931 (strona 32) tego wątku jeremy mówi o tym , ale się chcę upewnić. Chętnie wysłucham rad.

Edytowane przez bitupt

NO WŁAŚNIE NIE



No znowu ja koledzy

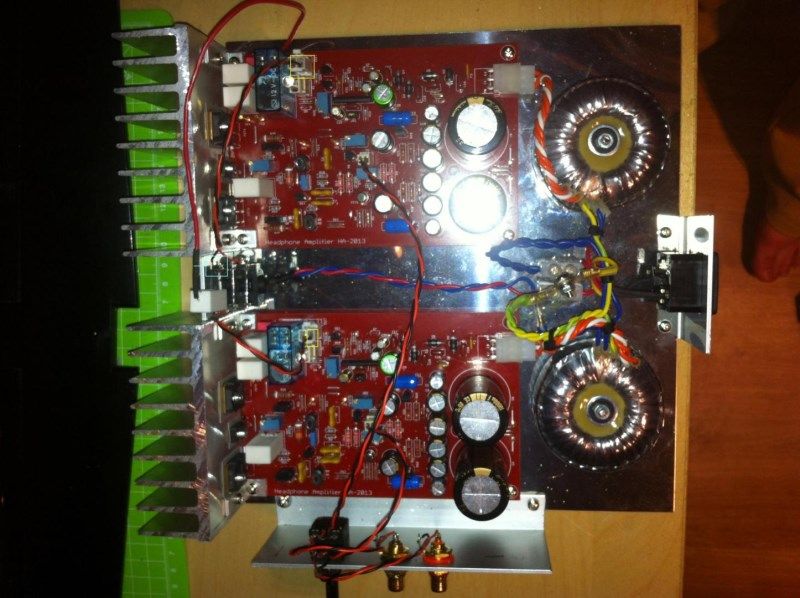

Przerobione wszystko wg Waszych uwag - tak mi się wydaje ale niestety brum nie znika (owszem mniejszy ale nadal jest)



Teraz jest tak:



Uziemienie z sieci spięte z ekranem transformatora (nowy blok wiec instalacja pewna - po rozpięciu bez zmian)



Masy RCA rozdzielone i poprowadzone do potencjometru również kanały L i R rozdzielone



Z wyjść na płytkach OUT przewody poprowadzone do gniazda JACK i tam masy spięte



Dodatkowo przez rezystor 10R 5W z masy na JACK do obudowy.



Ja już wymiękam i proszę POMOCY



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Mufcore



Przerobione wszystko wg Waszych uwag - tak mi się wydaje ale niestety brum nie znika



Sprawdź czy gdzieś przypadkiem nie zrobiła Ci się pętla masy.



Może to być też kwestia początku/końca uzwojeń części wtórnej trafo. Sprawdź czy przy odłączonym zasilaniu do jednego kanału masz brum w drugim czy też ten brum znika.

Before you criticize someone, you should walk a mile in their shoes. That way, when you criticize them, you're a mile way and you have their shoes

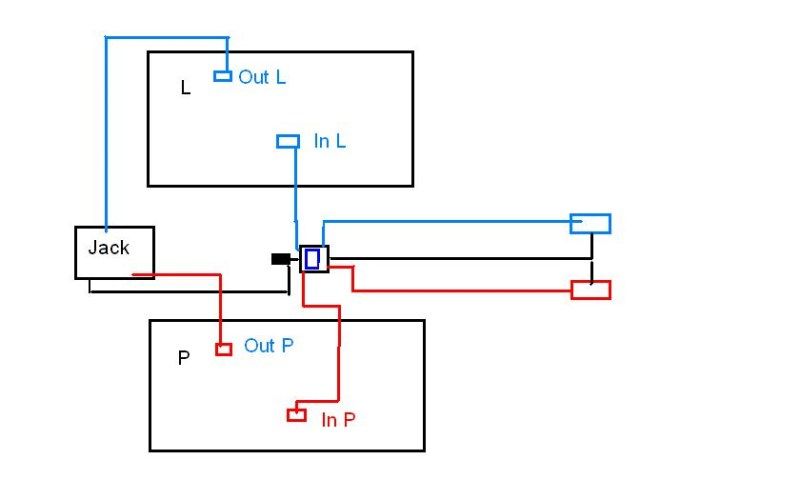

widzę że nie skorzystałeś z moich rad i rysunku jaki Ci zapodałem.

Powodzenia w usunięciu brumu.



Jak nic nie wskóram na pewno Twoją propozycję też zastosuję



Przy odłączaniu kanałów dalej nic jest w jednym i drugim

Jak dotykasz metalowej części obudowy, dla przykładu kątownika na którym są gniazda RCA i potencjometr, to brum rośnie czy maleje?

Nic się nie dzieje ani nie maleje ani nie rośnie



OK.



Położenie potencjometru ma wpływ na brum? Bez sygnału, czyli bez puszczonej muzyki.

Potencjometr słychać w zasadzie dopiero po rozkręceniu na prawie max (taki tam sobie szum)



Na max brum jest nieco bardziej słyszalny

Edytowane przez Mufcore

Masy RCA rozdzielone i poprowadzone do potencjometru również kanały L i R rozdzielone

Z wyjść na płytkach OUT przewody poprowadzone do gniazda JACK i tam masy spięte

tu jest jedna pętla masy

Edytowane przez Ape

GŁOŚNIKOWY OPORNIK

Potencjometr słychać w zasadzie dopiero po rozkręceniu na prawie max (taki tam sobie szum)



Na max brum jest nieco bardziej słyszalny



No to jeszcze mocniejsze sprawdzenie czy brum nie dostaje się od wejścia.



Odłącz wtyczki wejściowe idące od potencjometru do płytek i zewrzyj wystające piny na płytkach, zewrzyj wejście z masami płytek. Ja to robię juprem takim z komputera ale nie wiem czy w tych wtyczkach jest prawidłowy rozstaw.



Powoli brakuje mi pomysłów.

Edytowane przez Henryk Kwinto

Ja są zwarte (nawet jumperki weszły idealnie) brum jest



Miało być Jak są zwarte

Edytowane przez Mufcore

Nie daje mi spokoju jeszcze jedna rzecz, która juz została nie jako sprawdzona.



Zostaw jumpry do końca poszukiwań, walki z brumem. Odłącz jedno trafo od zasilania 230V. Będzie szybciej i łatwiej bawić się jednym kanałem.



Jeszcze raz chciałbym sprawdzić czy podłączony jeden kanał dalej powoduje brum.

Jest to coś takiego jakby taki raczej niski ton (coś takiego jakby za słabe trafo pod obciążeniem)



Nie brałem udział w projekcie, więc się spytam. Co to za trafo? Moc, napięcie?

Czy to trafa jakie maja inni?

Nie brałem udział w projekcie, więc się spytam. Co to za trafo? Moc, napięcie?

Czy to trafa jakie maja inni?

Widzę, że trafa są z zamówienia grupowego.

Są to 20VA, 15 - 0 - 15V.

Odpalałem wzmak na tych trafach - działał prawidłowo i bez brumu.



Dalej nie wiem z jakich słuchawek korzysta zainteresowany, marka, model, oporność.

Tak potwierdzam trafa to te z zamówienia 20VA 15-0-15



Słuchawki



Maxell retro DJ



Shure SRH240



Superlux HD-330

Muforce



Na zdjęciach, które zamieściłeś masz pętle masy.

Gdzie? Napiszę obrazowo jak najprościej.

Dotyczy

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Środkowy otwór montażowy w PCB jest wyprowadzony do masy Twojej postawy tymczasowej obudowy.

Zrezygnuj z "czarnych kabelków". zaznaczone w kwadracie, reszta na gg.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1. masa z chinch powinna iść na PCB i z dopiero z PCB do potka, a nie jak jest powyżej przez potek do PCB

2. jeżeli źródło nie jest "dual mono", masa dla chinch powinna być wspólna, połączona na gniazdach

3. masa z zasilaczy powinna być połączona w gwiazdę* i z tego punktu powinien iść przewód do gniazda słuchawkowego

*) wspólny punkt masy dla obu zasilaczy powinien znajdować się za głownymi kondensatorami filtrującymi.

4. Podłączenie wspólnego punktu do obudowy przez rezystor 10R.

5. przewód PE w przypadku połączenia z obudową może powodować globalną pętle masy, lepiej dać to połączenie poprzez przełącznik

GŁOŚNIKOWY OPORNIK
