LM 3886 GAINCLONE POMOC

[Mufcore]

Witam



Czy ktoś z forum może pomóc i udostępnić na PW jakąkolwiek dokumentację do projektu GAINCLONE na LM3886 produkcji kolegi Veterana



Proszę o pomoc

[grze_sio]

co jeszcze potrzebujesz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

jaka ma być ta cewka tak z Ciekawosci ? srednica/zwoje i indukcyjnosc

[SpoX]

Jak pamiętam, to chyba było to coś ok 10 zwojów, drutem średnicy ok 1,2mm, proszę mnie poprawić jak się mylę.

[Mufcore]

NO super tylko właśnie ta PCB odbiega delikatnie od tej co ja mam



to jest moja





O ile co kondów nie mam raczej wątpliwości o tyle chodzi o rezystorki



grze_siu a jak masz jeszcze jakieś materiały to poproszę

[grze_sio]

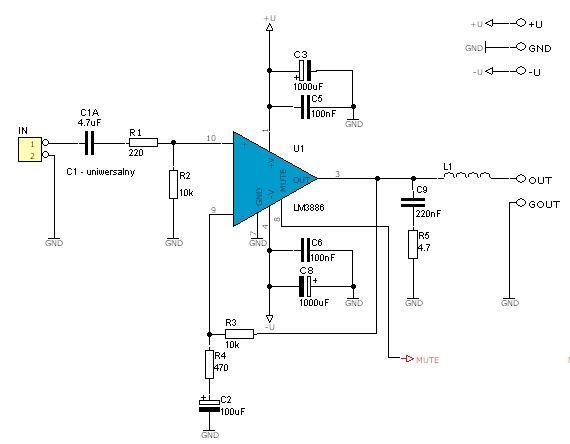

Faktycznie płytka jest troszke inna, ale schemat jest dokładnie ten sam

Co do których rezystorów masz wątpliwości?

[Mufcore]

Na schemacie mam ich 5 a na PCB jest ich 6



I tu problem bo tak jak z kondami są inaczej ponumerowane



Co do kondensatorów to problemu nie ma ale z rezami się pogubiłem

[PJT]

z tego co wiem, to cewka powinna byc nawinięta na rezystorze 10ohm o mocy 1w

ale pewny nie jestem

cewka 0,7 mikrohenrów, kalkulator znajdziesz w necie

[Krzych 2]

z tego co wiem, to cewka powinna byc nawinięta na rezystorze 10ohm o mocy 1w

ale pewny nie jestem

Raczej nie nawiniesz na 1 watowym rezystorze 10 zwojów drutem 1,2mm. Kiedyś robiłem to na 2 watowym ruskim MŁT. Drut o średnicy w granicach 1mm , ale i tak wejdzie mniej zwojów. Uważam, ze te 7-8 zwojów spokojnie wystarczy.

[PJT]

można pokombinować z indukcyjnością, tak żeby wyszło doklądnie 0,7 kalkulatory sa w necie

[tomq88]

Na schemacie mam ich 5 a na PCB jest ich 6

I tu problem bo tak jak z kondami są inaczej ponumerowane



Pokaż płytkę od dołu.



A tak własciwie, to dasz radę zrobić to samodzilnie - porównaj po rpostu ze schematem co się gdzie łączy i dojdzesz do tego którego rezystora brakuje.

[Mufcore]

No niby tak tylko właśnie niektóre elementy mi jakoś nie pasują ze schematu do PCB więc dlatego pytałem

Zdjęcie podepne jak wrócę do domu



A przy okazji jak myślicie czy stabilizator od gainclone lm3875 tez się tu nada czy raczej kombinować z jakimś zasilaczem

[PJT]

ps jezeli mozna wiedziec to skad wziales płytke ?

[Mufcore]

Pewnie ze mozna kupiłem od kolegi Bryana wystawiał je na forum

[PJT]

to miales farta tez szukam bo mam 12 bezpańskich lm3886tf

zresztą chyba Ty odemnie brałeś, doszło wszystko ? bo opini nie mam :P

[Mufcore]

A doszło doszło jakiś zakrecony tydzień miałem



I zdjęcie od spodu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

R6 i C10 to mute. Zerknij do noty katalowej (ona nie gryzie), jest to opisane.



Na schemacie tego nie ma, ale jest na czerwono napisane "mute".

[Mufcore]

No ok fajnie tylko że na tej PCB nie ma żadnego konda C10 ale rozumiem że chodziło Ci w tym przypadku o C8



A możesz podpowiedzieć jak to mute dział jak się to zepnie

[Mufcore]

Koledzy może jeszcze, ktoś coś podpowie



I jeszcze może coś w kwestii zasilania

[szerszy]

Koledzy może jeszcze, ktoś coś podpowie



I jeszcze może coś w kwestii zasilania





Czego oczekujesz? O Gainclone powstał już ogromny temat na tym forum, wszystko tam znajdziesz.

Sam układ jest na tyle prosty, że ludzie budują go nawet w "pająku", montaż i uruchomienie go na PCB jest dziecinnie prosty.



Ps. przed lutowaniem dobrze odtłuść pola lutownicze i użycie odrobiny topnika nie zawadzi jeśli płytka długo leżała i pola lutownicze mogły się utlenić.

[Mufcore]

Chciałem się jeszcze dowiedzieć jak to z tym MUTE jest bo na schemacie z tego co widzę jest wyprowadzenie ale nie bardzo wiem jak to wypodpinać żeby można z tego korzystać.



Czy jak nie podepnę nic na tej linii to po prostu nie będzie MUTE ale całą reszta będzie działać



I jak z tym zasilaniem czy np taki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



będzie do niego OK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Mute trzeba podciągnąć rezystorem (20k do 47k) do V-. Jak dołożysz pojemność masz coś w rodzaju opóźnionego załączania. Jak chcesz używać funkcji mute musisz dodatkowo wyprowadzić pin i włącznikiem spinać z masą.

Zasilacz jest ok. Starczy ten z kondensatorami na 63V.

[PJT]

polecam Ci moj zasilacz za polowe tamtej ceny nie sadzisz ze to lepszy wybor Janus?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Nie wiem. Ważniejszą informacją od tego czy kondensatory to samwha czy jamicon jest pojemność i odporność na przebicie.

[PJT]

samwha seria HC wg mnie najlepsza seria Samwha pojemnosc 4x10000uf

głownie chodzi o to ze to 50%ceny a jakosc jak nie wyzsza to porownwalna

pozatym ja wysle za 10 priorytetem

[Mufcore]

Mute trzeba podciągnąć rezystorem (20k do 47k) do V-. Jak dołożysz pojemność masz coś w rodzaju opóźnionego załączania. Jak chcesz używać funkcji mute musisz dodatkowo wyprowadzić pin i włącznikiem spinać z masą.

Zasilacz jest ok. Starczy ten z kondensatorami na 63V.



No i to mi wystarczy wielkie dzieki za pomoc

[januss73]

PJT, to nie giełda, ale taka moja uwaga, jak się coś sprzedaje oprócz określeń typu "audiofilski", "legendarny", "najlepszy" trzeba też podać podstawowe parametry. Ja dalej, pomimo próby dopytania, nie wiem jakie napięcie przebicia mają kondensatory w twoim zasilaczu? Zdjęcie nie wyraźne, a opisu brak.

[PJT]

sorry przyznaje robie giełde, ale lipa patrzeć jak taki zasilacz idzie po 80pln

nota

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



sorry przyznaje pilnie potrzebuje kasy, ale nie pcham byle czego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

nota

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dobra PJT. Ja wymiękam :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

PJT, w jakim jesteś wieku (ile masz lat)?
